模拟量输入输出模块

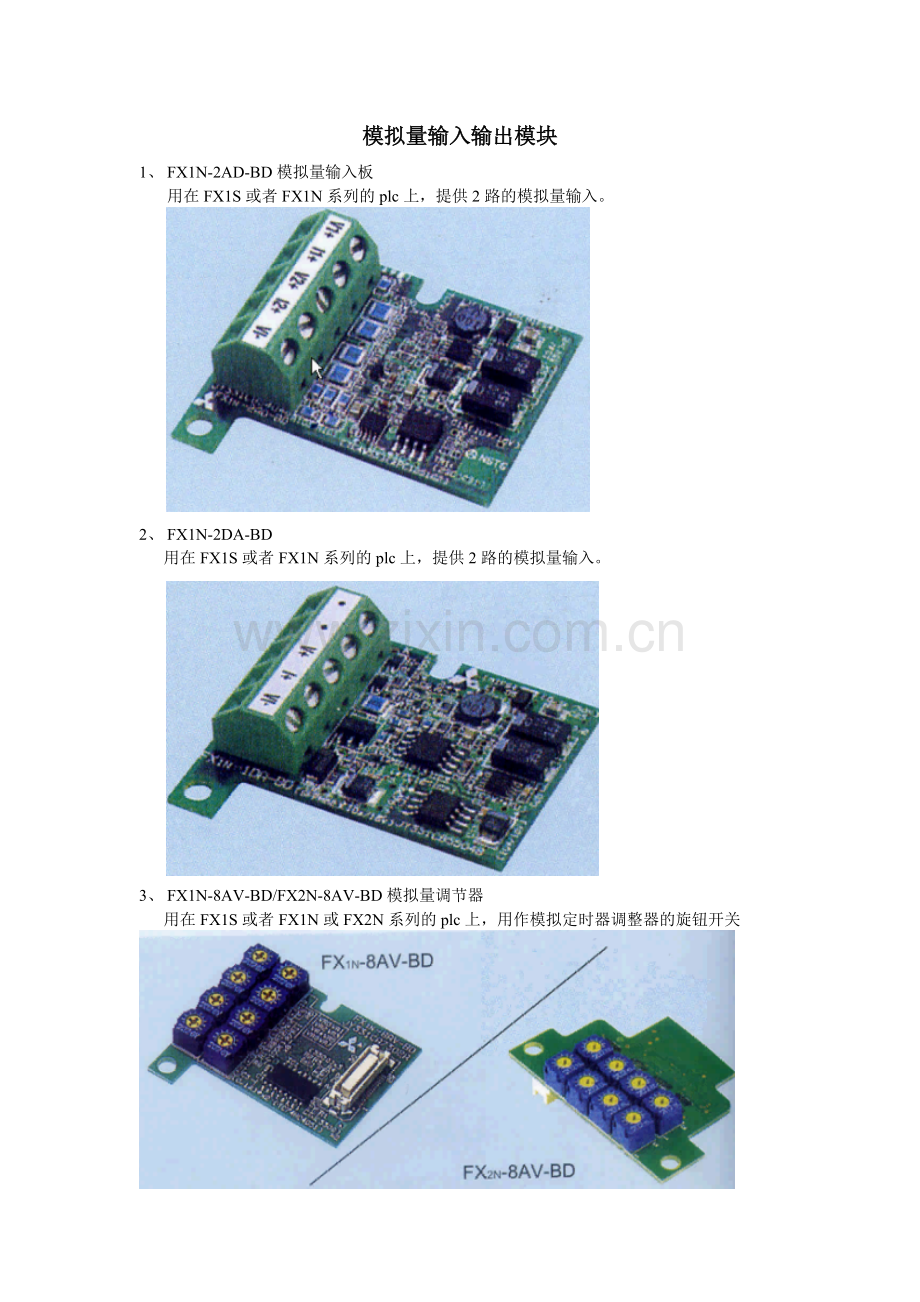

1、 FX1N-2AD-BD模拟量输入板
用在FX1S或者FX1N系列的plc上，提供2路的模拟量输入。

2、 FX1N-2DA-BD
用在FX1S或者FX1N系列的plc上，提供2路的模拟量输入。

3、 FX1N-8AV-BD/FX2N-8AV-BD模拟量调节器
用在FX1S或者FX1N或FX2N系列的plc上，用作模拟定时器调整器的旋钮开关

项目
描叙
通道数
8点
功能指令
VRRD:数值读取指令
VRSC:变量整标指令
数字输出
VRRD：0----255+1
VRSC：0----10+1
电源适用控制器
5V/20mA电流

1）：示例：利用模拟量改变定时器的设定值

把八个电位器中的0号电位器的模拟量(0~255)读取进来放在D0中
D0的变化值是0~~255

2）、利用模拟量调整器设计一个具有11档的旋转开关。

读取1号电位器，把读取的值放在D1中，然后对其进行译码
DECO指令是把D0的前四位进行解码，把对应的结果放在M中
D1的变化值是0~~10

4、 FX0N-3A模拟量输入和输出模块

功能：(能同时把模拟量转化成数字量，也能把数字量转化成模拟量)
1）提供8位分辨率精度（转化精度比较低）
2）配备2路模拟量输入（0--10V直流或4—20mA交流）通道和1路模拟输出通道

模拟量输入：
项目
输入电压
输入电流
模拟量输入范围
0----10V直流，0----5V直流
输入电阻200千欧
绝对最大量程：-0.5V和+15V直流
4—20mA,输入电阻250欧，
绝对最大量程：-20mA和+60mA
数字分辨率
8位

转换速度
（TO指令处理时间*2）+FROM指令处理时间
A/D转换时间
100uS
模拟量输出：
项目
输入电压
输入电流
模拟量输入范围
0----10V直流，0----5V直流
外部负载：1千欧----1兆欧
4—20mA,
外部负载：不超过500欧
数字分辨率
8位

转换速度
TO指令处理时间*3
公共项目：
项目
输入/输出电压
输入/输出电流
最小输出信号分辨率
0----10V输入， 40mA（15V/250V）
0----5V输入, 40mA（15V/250V）
4—20mA,64uA
（20-4）mA/250
总体精度
+1%（满量程）
隔离
在模拟和数字之间光电隔离
直流/直流变压器隔离主单元电源
在模拟通道之间没有隔离
占用的I/O口点数
这个模块占用8个输入或输出点（输入和输出点均可）
适用的控制器
FX1N/FX2N/FX2NC(需要FX2NC-CNV-1F)
电源规格
5V 30mA 直流（主单元提供的内部电源
24V+10% 90mA直流（主单元提供的内部电源
接线：

与plc的连接情况：
FX0N系列plc:可连接FX0N-3A模块8个
FX1N系列plc:可连接FX0N-3A模块5个
FX2N系列plc:可连接FX0N-3A模块8个
FX0NC系列plc:可连接FX0N-3A模块4个

输入/输出特性曲线：
输入特性：（模块不允许两个通道有不同的输入特性）
即不允许电流和电压同时输入或不同量程的电压输入

输出特性：

缓冲存储器(BFM)的分配
编号
b15~b8
b7
b6
b5
b4
b3
b2
b1
b0
#0
保留
通过BFM#17的b0选择的A/D通道的当前值输入数据（以8位存储）
#16
在D/A通道上的当前值输出数据（以8位存储）
#17
保留
A/D
起动
A/D
通道
#18~~#31
保留
注：BFM#17：
b0=0选择模拟输入通道1
b0=1选择模拟输入通道2
b1=0—>1，起动A/D转换处理
b2=0—>1，起动D/A转换处理

例：把外部输入的模拟量转化成数字量

TO：是把数据写到特殊模块的BFM中。上例即是当M0接通时，把H0的值写到外部扩展模块0的位置中的BFM#17开始的一个字（16位）中
FROM：上例即是当M0接通时，把外部扩展模块0的位置中的BFM#0开始的一个字（16位）的数据写到D0中
H0的值写到外部扩展模块0的位置中的BFM#17开始的一个字（16位）中
把PLC里的数字量转化成模拟量输出：

应用案例分析：
有一个压力传感器，感应压力范围是0~5Mpa，输出电压是0~5V。利用这个传感器去测量某管道中的油压，当测到的压力<3.5Mpa时，plc的y10灯亮，表示压力低；当测道德压力在3.5~4.2Mpa的范围内，y11亮，表示压力正常，当测得的压力>4.2Mpa时，y12灯亮，表示压力过高。写出plc的控制程序。
系统分析：
1：在该系统中，传感器输出的模拟量通过FX0N-3A转化成数字量放在plc中，然后通过区间比较指令进行比较判断，控制plc的输出，假设FX0N-3A接在plc的0号位置。

传感器的对应曲线 plc的对应曲线
