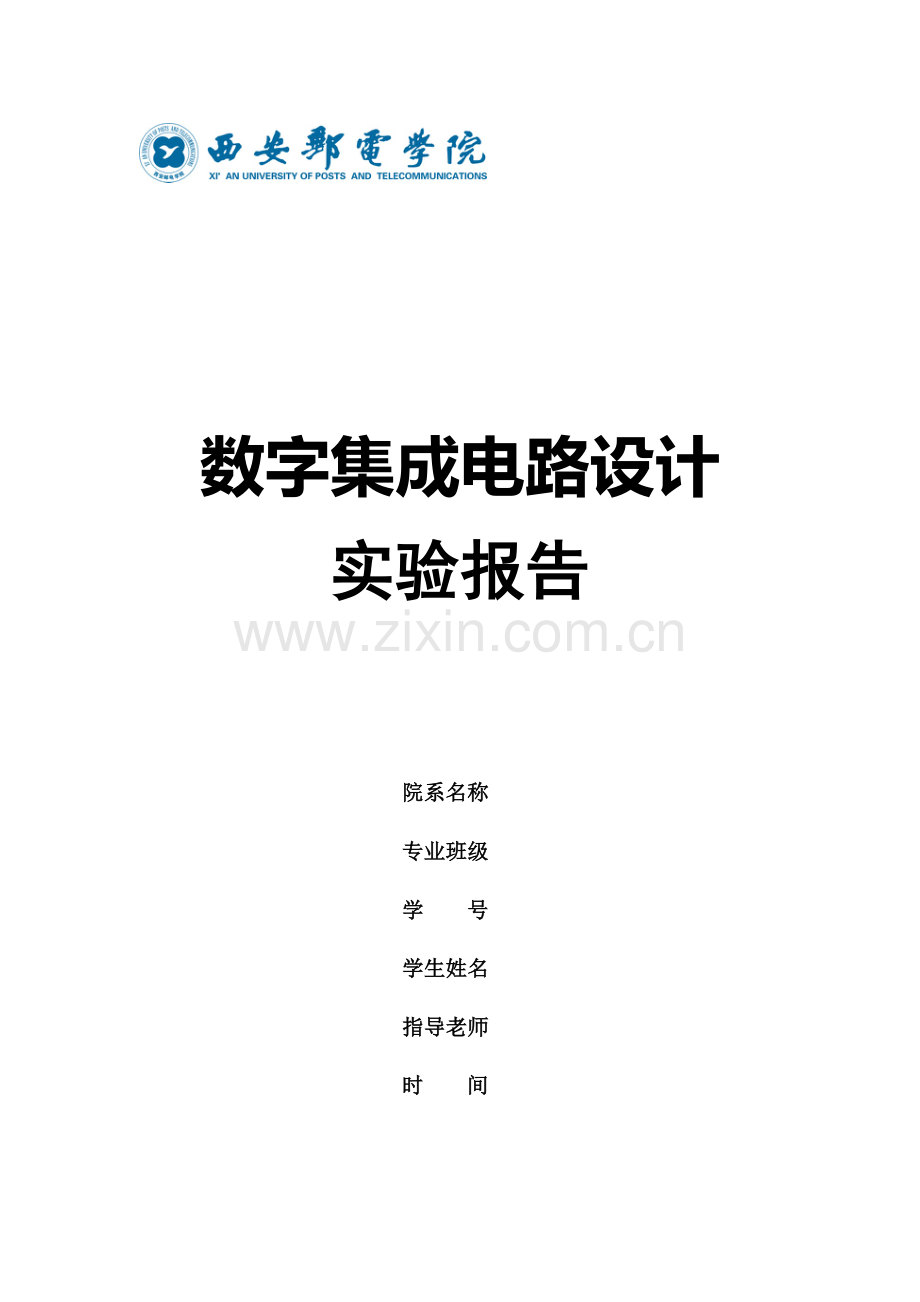

数字集成电路设计
实验报告

院系名称
专业班级
学 号
学生姓名
指导老师
时 间

一、 实验目的
通过实验了解CMOS反相器的工作原理，能自己用CMOS和PMOS连接电路组合成2输入与非门。实验求得直流特性曲线分析和瞬态分析。
二、实验内容
1、用软件求出输入输出电压曲线
2、通过设置不同的参数求得瞬态分析。

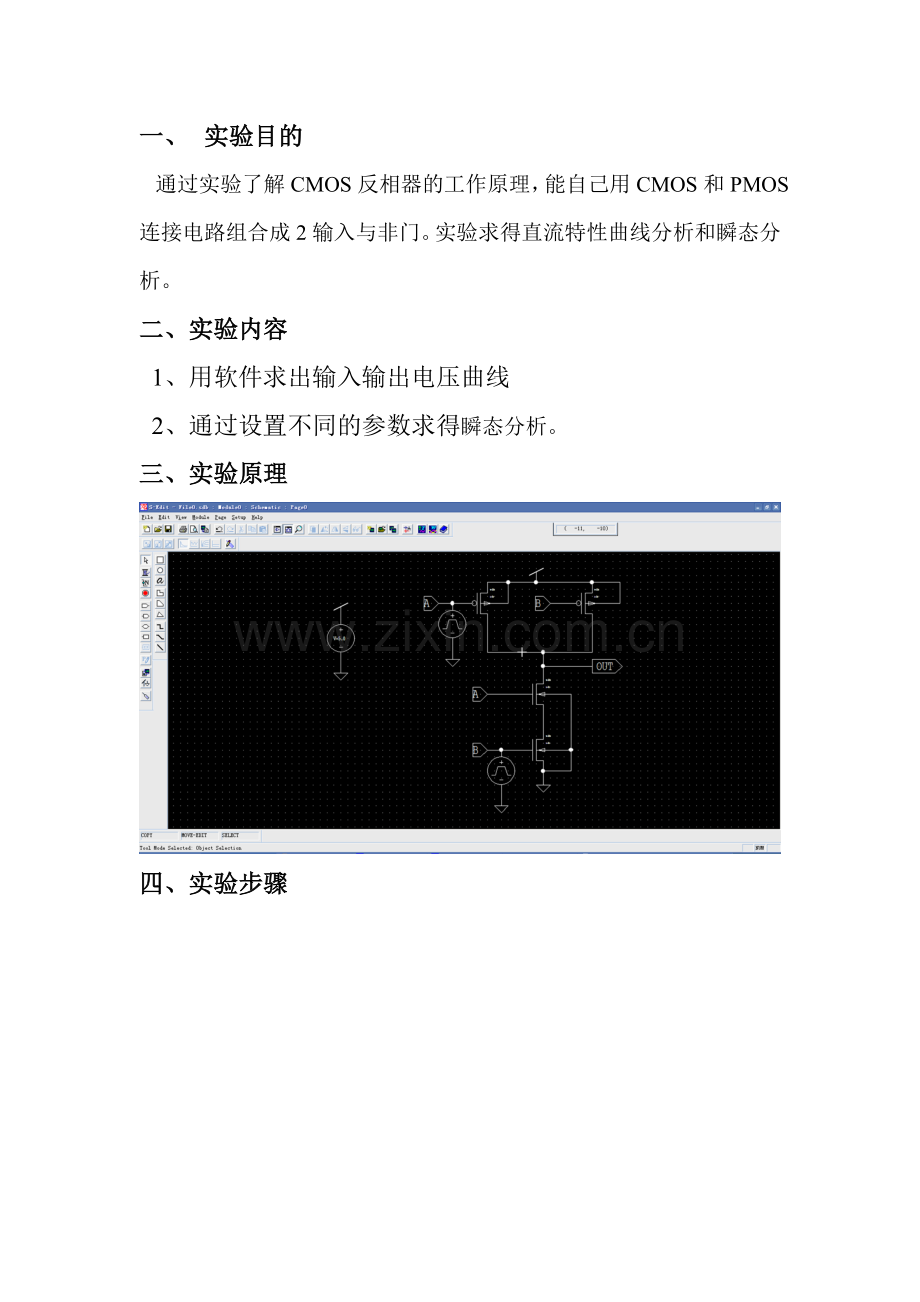

三、实验原理

四、实验步骤

.include "D:\Tanner\tanner\TSpice70\models\ml2_125.md"
.dc lin source v5 0 5 0.1
.dc lin source v6 0 5 0.1
.print dc v(OUT)

VTC曲线

瞬态分析

五、实验心得
本次实验虽与上次实验相似，只是所求不一样。能自己用CMOS和PMOS连接电路组合成两输入与非门。通过改变参数实验求得直流特性曲线分析和瞬态分析。使我进一步了解mos管。
