家用真空吸尘器用串励电动机——风机技术条件

1． 范围

本标准规定了家用真空吸尘器用单相串励电动机—风机，以下简称为电机的技术
要求，试验方法和验收规则等内容。
本标准适用于家用真空吸尘器电机。
电机应符合本标准GB 12350—2000的规定，并按规定程序批准的图样及技术文件制造。

2． 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨适用下列标准最新版本的可能性。
GB/T755-1987 旋转电机基本技术要求
GB/T2423.3-1933 电工电子产品基本环境试验规程 试验Ca:恒定湿热试验方法
GB/T10069.2-1988 旋转电机噪音测定方法及限值 噪声简易测定方法
GB/T10068.1-1988 旋转电机振动机测定方法及限值 振动测定方法
GB/T2828-1987 逐检查计数程序及样表，适用于连续性的检查
GB/T2829-1987 周期检查计数程序及表，使用于生产过程稳定性检查
GB4706.1-1998 家用和类似用途电器的安全 第一部分：通用要求
GB/T4831-1984 电机产品类型
GB/T8128-1987
GB12350-2000

3． 定义

本标准采用
3.1 标准测定状态
电机的吸风口敞开，在电机的周围……
3.2 正常负载
正常负载——指电机持续运行……
Pa由下式计算：
Pa=0.5(Pf+Pi)………………………………………………………………………………
式中：Pf——在吸风口敞开情况下电机已持续运行3min的输入功率，W
Pi——在吸风口封闭情况下电机持续运行20S，随即敞开吸风口时输入功率，W
测量Pf和Pi时应将电源电压调整到电机的额定电压，或者若额定电压范围的极限差不超过其范围平均值的10﹪时，则将电源电压调整到等于额定范围的平均值。若额定电压范围的极限差超过平均值的10﹪，则将电源电压调整到额定电压范围的上限值进行试验。
为了获得正常的负载条件，应调节吸风口，以便能在等于确定Pf和Pi的电源先获得输入功率Pa，并在有关的试验期间保持Pa。

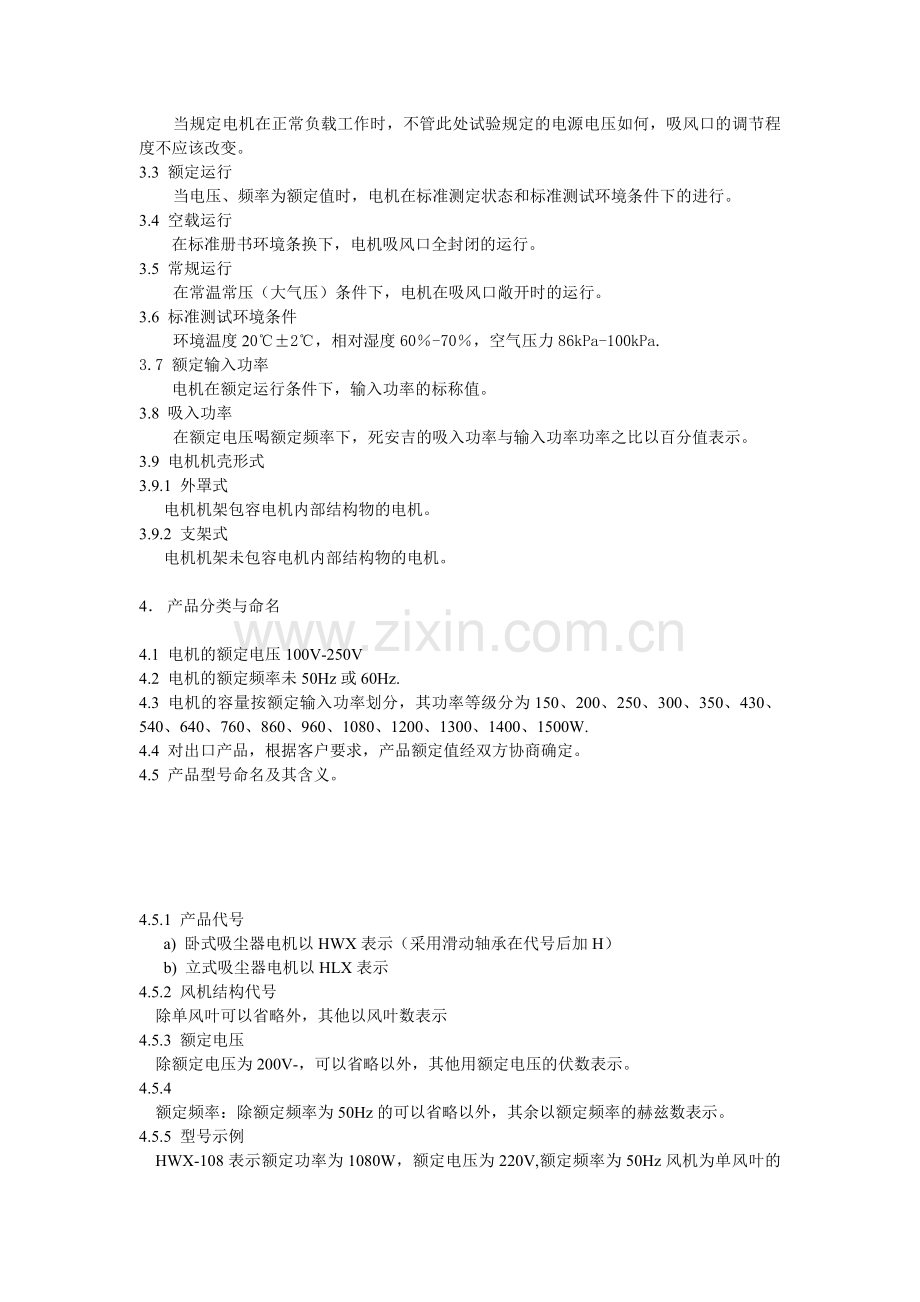

当规定电机在正常负载工作时，不管此处试验规定的电源电压如何，吸风口的调节程度不应该改变。
3.3 额定运行
当电压、频率为额定值时，电机在标准测定状态和标准测试环境条件下的进行。
3.4 空载运行
在标准册书环境条换下，电机吸风口全封闭的运行。
3.5 常规运行
在常温常压（大气压）条件下，电机在吸风口敞开时的运行。
3.6 标准测试环境条件
环境温度20℃±2℃，相对湿度60％-70％，空气压力86kPa-100kPa.
3.7 额定输入功率
电机在额定运行条件下，输入功率的标称值。
3.8 吸入功率
在额定电压喝额定频率下，死安吉的吸入功率与输入功率功率之比以百分值表示。
3.9 电机机壳形式
3.9.1 外罩式
电机机架包容电机内部结构物的电机。
3.9.2 支架式
电机机架未包容电机内部结构物的电机。

4． 产品分类与命名

4.1 电机的额定电压100V-250V
4.2 电机的额定频率未50Hz或60Hz.
4.3 电机的容量按额定输入功率划分，其功率等级分为150、200、250、300、350、430、540、640、760、860、960、1080、1200、1300、1400、1500W.
4.4 对出口产品，根据客户要求，产品额定值经双方协商确定。
4.5 产品型号命名及其含义。

4.5.1 产品代号
a) 卧式吸尘器电机以HWX表示（采用滑动轴承在代号后加H）
b) 立式吸尘器电机以HLX表示
4.5.2 风机结构代号
除单风叶可以省略外，其他以风叶数表示
4.5.3 额定电压
除额定电压为200V-，可以省略以外，其他用额定电压的伏数表示。
4.5.4
额定频率：除额定频率为50Hz的可以省略以外，其余以额定频率的赫兹数表示。
4.5.5 型号示例
HWX-108表示额定功率为1080W，额定电压为220V,额定频率为50Hz风机为单风叶的卧式吸尘器电机。

5． 技术要求

5.1 电机的额定是以连续工作制（S1）为基准的连续定额。
5.2 电机的防护等级为IP00.
5.3 电机在下列条件下应能正常工作。
a) 海拔不超过1000m
b) 环境空气温度最高不超过40℃.
c) 运行地点最湿月平均最高空气相对湿度为90％，同时该月平均最低温度不大于25℃.
5.4 当电源电压在额定值的±10％范围内变化时，电机应能正常运行。
5.5 当电源电压为额定值的85％时，电机应能正常启动。
5.6 电机的外形，安装尺寸按规定程序批准的有图样及技术文件制造。
5.7 电弧的主要技术性能应符合1 的规定。
5.8 电机的旋转防线为面对换向器端顺时针转，应在产品说明书说明。
5.9 电机运转时(包括正常负载下运动)，无停滞现象，声音均匀和谐而不带害的杂音。
5.10 电机表面不应有明显的皱纹、裂痕和锈蚀，而且不应粘贴污物和碰伤。
5.11 电机在正常负载下，等于最大额定电压1.06倍的电压工作时，稳定连续运转2h，电机绕组的温升限值不应超过表2的规定，测试时读数在切断电源后10s之内读得。

表1 电机主要技术指标
表2 温 升

5.12 电机绕组的冷态绝缘电阻应不低于20M，在潮态或热态条件下应不低于2M。
5.13 电机在空载运行下，应能承受1.1倍额定电压历时30S超速试验而不发生有害的变行，并能通过以后的耐压试验。
5.14 电机的绕组应能城市1min的耐压试验而不发生闪络和击穿，试验电压的频率50Hz或60Hz,波形为实际正弦波，试验电压（有效值）为1500W，耐压测试仪过载电流为5Ma,耐压试验尽可能不重复进行，成检查时，试验电压允许以1800V历时1S代替，试验电压是用试棒施加的。
5.15 在1.06倍额定电压和标准测试状态下，电机发热稳定时电机接线端任何一级与金属外壳间的热态泄露电流应不大于0.75Ma.
5.16 在额定电压下，电机运转稳定后，电机的吸风口面积从100％减少至0时，换向器火花等级均大于GB755规定的2级，不得有断续的舌状火花，观察时间10S之内。
5.17 电机的带电部件与外壳的爬电距离和电气间隙应不小于表3之规定。
5.18 电机在常规运行及正常负载下运行时，无明显刺耳杂单及停转后较大的尾声，单允许有轻微的尾声出现。（如有争议，供需双方协商解决。）电机在常规运行状态下，测定的A计权声功率级噪声不大于表4的规定。
5.19 电机在常规运行状态下，测定的径向≦15mm/s.
5.20 电机在湿热试验后应满足下列要求。
5.20.1 电机绕组对机壳的绝缘电阻符合5.12条要求。
5.20.2 电机对机壳的耐压试验应符合5.14条要求。
5.20.3 电机的电刷在刷盒中自由滑动而不被卡住。
5.20.4 电机机壳表面无明显的锈蚀。
5.21 电机的一副电刷使用寿命：用滑动轴承装配的电机≧150h,用滚动轴承装配的电机≧300h.
5.22 电机在耐久性试验后应无电气或机械事故发生，并能通过1250V历时1分钟的耐电压试验。

6． 试验方法

6.1 试验条件若无其他规定，试验应在标准测试环境条件下惊醒，如在非标准测试环境条件下进行试验，应考虑测试环境条件的影响。
6.2 测量一起的要求。
6.2.1 电气测量仪表的准确度不低于0.5级（进厂常规检查允许1.0级）
6.2.2 风量，真空度试验装置应符合附录A的要求。
6.2.3 泄露电流测定仪准确度不低于5％.
6.2.4 检温仪的误差在1℃以内。
6.2.5 测振一起的测量误差应小于±10％.
6.3 电机风量，真空度的测试方法应按附录A的规定。
6.4 电机噪声的测试方法。
6.4.1 电机卧式防止其轴线与水平的倾斜角不大于5°
6.4.2 电机在额定电压和额定频率下常规运行时进行测定。
6.4.3 按图1规定的测定位置进行测定，取各测点噪声。
6.4.4 本方法未规定之外应符合GB10069.2的规定。
6.5 电机振动的测定方法。
6.5.1 电机卧式放置，其轴线与水平的倾斜角不大于5°.
6.5.2 电机在额定电压和额定频率下常规运行时进行测定。
6.5.3 按图2所示的风叶罩壳与端盖配合位置的三个点读取振动速度（mm/s）取其最大值。
6.5.4 本方法未规定之外，应符合GB/T10068.1-1988的规定。
6.6 电机的耐久性试验。
电机在正常负载下，在1.1倍定电压下运行48h,然后在0.9倍额定电压下运行48h，运行可以是连续的或分几个周期进行，单每个周期不少于8h.(必要时需方可按电机装入吸尘器内进行试验)
6.7 电机的寿命试验
6.7.1 电机的额定电压和封闭四分之一进风量的状态下，以运转14.5min(或870S)，停止30S为一个工作周期，试验至寿命终了，累计工作周期为电机的寿命。
6.8 换向火花等级的规定
当电压和频率为额定值，电机在常规运行下运行3min,然后用硬平板将吸风口盖住75％的面积，运行1min,盖住50％的面积再与你选哪个1min，运行期间观察换向火花大小，根据最大火花判断。
在（出厂或进厂）批量全检时，允许电机在额定频率，电压下运转20min，然后封闭电机进风口面积从0-100％，观察火花大小根据最大火花判断，单权封闭时间不超过10S。
6.9 电机的湿热试验按GB/T2423.3规定进行，试验温度为40℃±2℃，相对湿度为（93±3）％，周期为48h。
6.10 本章未规定的试验项目，气试验方法应符合GB/T8128的规定。

7． 检测规则
7.1 检验分类：检验分出厂检验，型式检验二种。
7.2 出厂检验
7.2.1 出厂检验要求及方法应符合表5.
7.2.2 全检时检验前电机必须通过老化试验碳刷离合后，进行检测。
7.2.3 抽检按“QJ/NFD0204-2000”《家用真空吸尘器用单相串励电动机—风机产品质量验收规则及抽样方法》标准执行。
7.3 型式检验
7.3.1 型式检验在下列情况下进行：
a) 新产品定型时；
b) 电磁设计，机构结构，材料工艺有较大改变，足以影响产品的性能时。
7.3.2 型式检验的样机数为8台。
7.3.3 型式检验的结果判定项目RQL值，不合格分类符合表6的规定。
7.3.4 型式检验的结果判定
a) 出现致命缺陷一项就判该批电机不合格；
b) 其他结果评定按GB/T2829标准执行。

8． 包装，运输，储存

8.1 电机的运输工具不作限值，但运输shi必须保证电机不受碰伤，雨淋及化学腐蚀。
8.2 电机应储存在环境空气温度为-5℃-40℃，相对湿度不大于80％，情节，通风良好的库房内，空气中不得含有腐蚀性气体。

附录A
（标准的附录）

A1 风量，真空度测试装置应符合图A1的规定，风量，真空度测试仪器的准确度不低于2％.
A2 试验时，电机置于规定的压箱上，均压箱的尺寸应符合图A2的规定。
A3 均压箱吸入口用不同口径的孔板调节风量（调节阀门至最大位置），一次进行测量，孔板的孔径分别为40、30、23、19、16、13、10、6.5、0mm,孔板的厚度为2mm。
A4 试验时的空气状况应符合表尊测试环境条件的要求。
A5 电机应在额定电压喝额定频率下运转，试验过程中应保持电压稳定，电机在敞开运行3min后开始测试，孔板的口径由大至小或调节阀门，风量由大至小分别读取一组逐句，读数应在输入功率稳定时进行，当风量为0时应在20S以内读数后立即切断电源，以免电机过热损坏。
记录数据包括：孔板孔径，输入功率，风量，真空度。
A6 风量测定（选择一种）
A6.1 浮子流量计法
从风量测定装置的浮子流量计上读数病换算成m³/min为单位的风量值。
A6.2 气压计法
采用毕托管并从连接在风量测定装置上的气压计上读数，用下面的公式计算风量值：
Q=6.07×10-2√hd…………………………………………………………………（1）
式（1）中： Q——风量，m³/min；
Hd——气压计读数，Pa.
A7 真空度的测定
从连接在均压箱上的真空度测定气压计上苏区真空度值H，单位为Pa。
A8 吸入功率的计算
Ps=16.66×10-3Q.H…………………………………………………………………（2）
式（2）中：Ps——吸入功率，W；
Q——风量，m³/min
H——真空度，Pa.
A9 电机效率的计算
り=Ps/Pi(％)……………………………………………………………………………（3）
式（3）中：り——电机效率，％
Pi——输入功率，W
Ps——吸入功率，W
A10 最大风量，最大真空度，最大吸入功率和最大效率的确定。
在同一坐标纸上绘春真空度，输入功率，吸入功率，功率和风量的关系曲线，即H=f(Q),
Pi=f(Q),Ps=f(Q)和り=f(Q)曲线，在H=f(Q)曲线上，按曲线的走向延伸曲线，使之与两坐标轴相交，风量为零时的真空度为最大真空度Hm(Pa),真空度为零时的风量为最大风量Qm(m3/min),Ps=f(Q)和り=f(Q).曲线的最高点分别为最大吸入功率Psm(w)和最大效率Qm(％).
真空度输入功率，吸入功率，效率与风量的关系曲线建图A3.
A11 注意事项
A11.1 在风量测定装置的吸入口前20cm内不应防止物件，在电机附近不应有影响测定值的气流。
A11.2 气压计及风量计的读数应在剔除不规则变动的最大值后，按平均读取。
A11.3 当电机工作在吸入功率最大值及真空度最大值附近时，应以尽可短时间进行测试。
