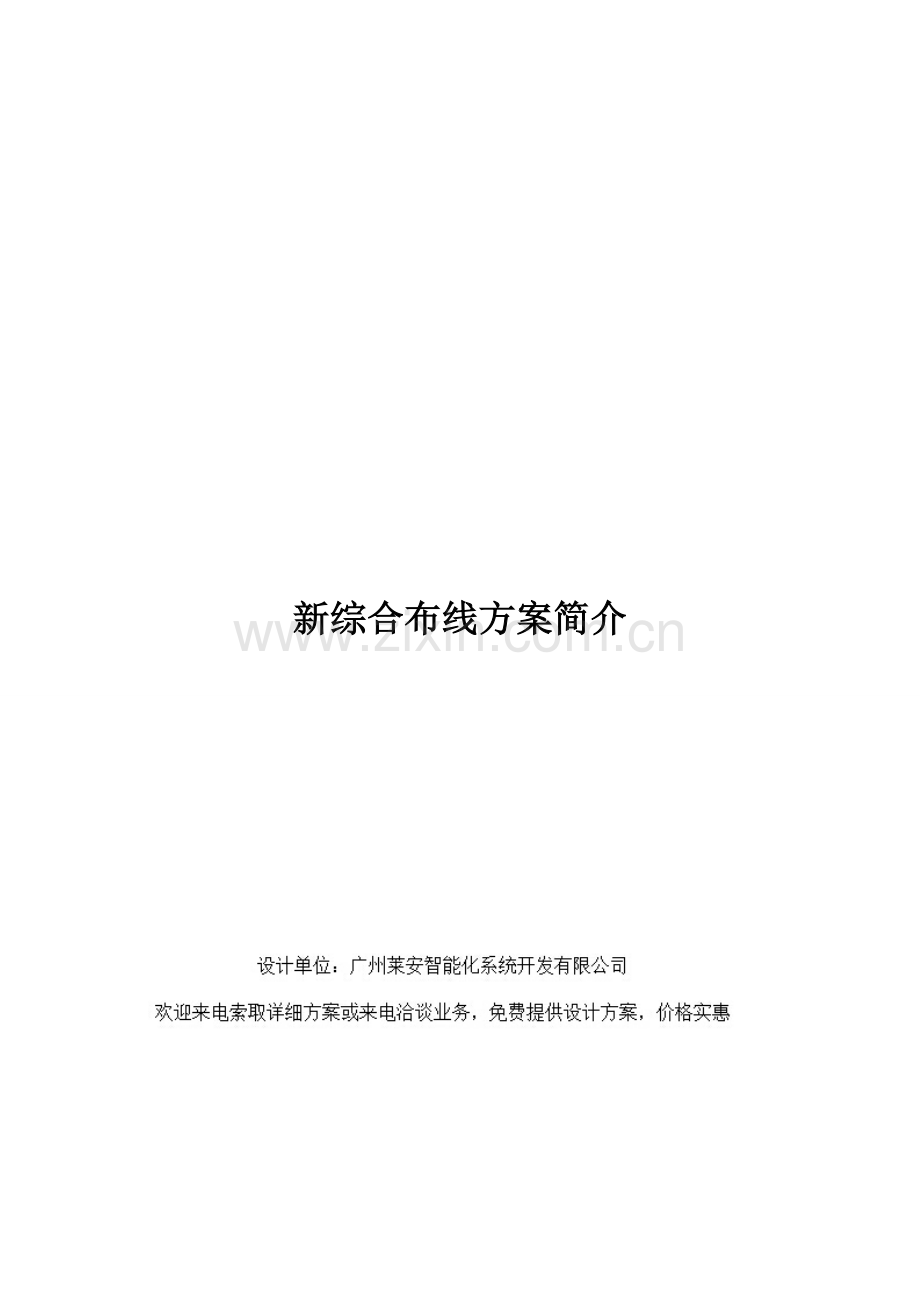

新综合布线方案简介

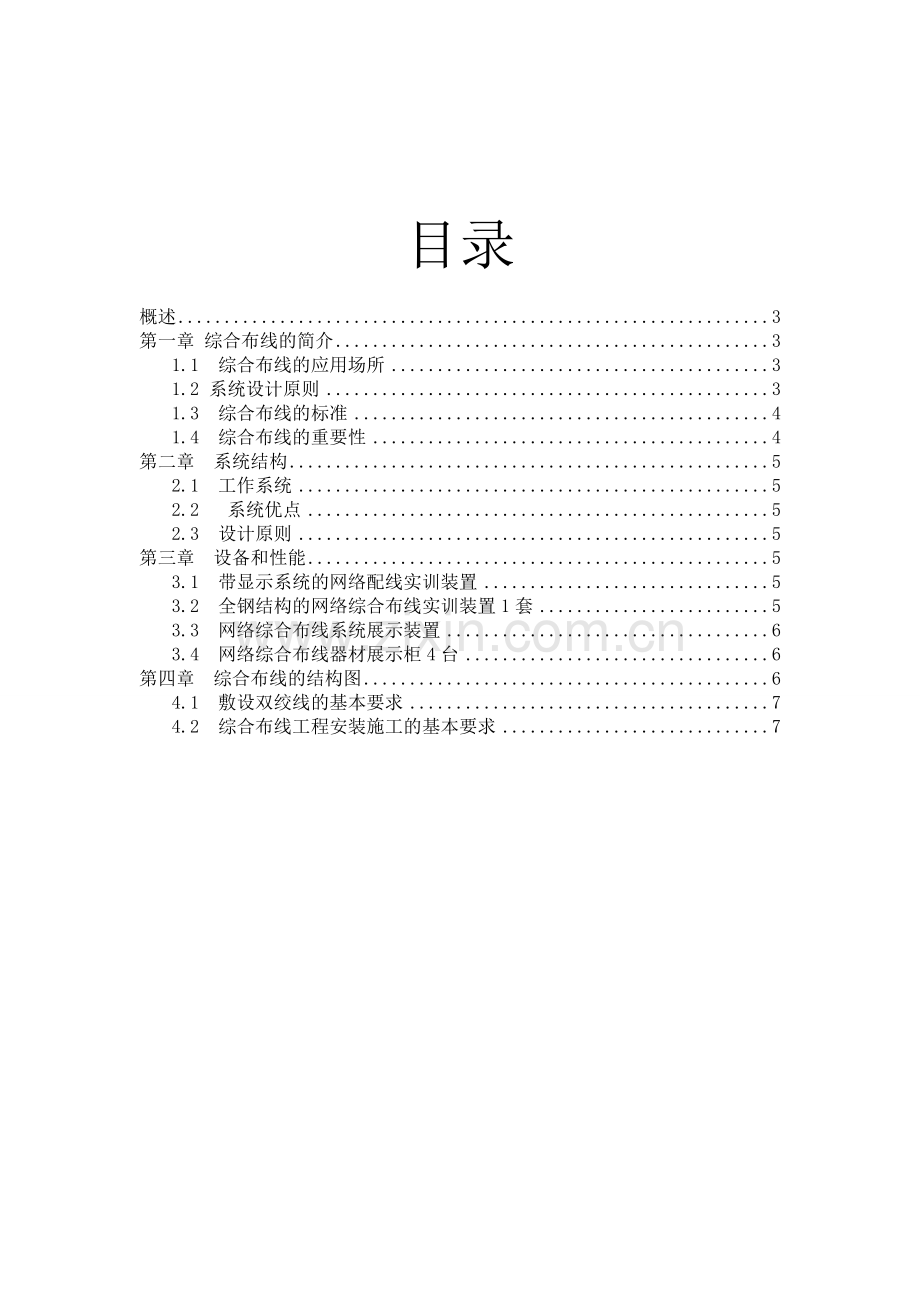

目录

概述 3
第一章 综合布线的简介 3
1.1 综合布线的应用场所 3
1.2 系统设计原则 3
1.3 综合布线的标准 4
1.4 综合布线的重要性 4
第二章 系统结构 5
2.1 工作系统 5
2.2 系统优点 5
2.3 设计原则 5
第三章 设备和性能 5
3.1 带显示系统的网络配线实训装置 5
3.2 全钢结构的网络综合布线实训装置1套 5
3.3 网络综合布线系统展示装置 6
3.4 网络综合布线器材展示柜4台 6
第四章 综合布线的结构图 6
4.1 敷设双绞线的基本要求 7
4.2 综合布线工程安装施工的基本要求 7

概述
综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。
第一章 综合布线的简介
1.1 综合布线的应用场所
综合布线系统是智能化办公室建设数字化信息系统基础设施,是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。
建设智能城市与智能化建筑将成为世界经济发展的必然趋势，已是一个国家和一个城市科学技术和经济水平的体现。所以,“十五”计划中也指出：信息化是当今世界经济和社会发展的大趋势，也是我国产业优化升级和实现工业化、现代化的关键环节，要把推进国民经济和社会信息化放在优先位置。
根据对智能建筑的不同理解,有人在现代建筑上简单地提出了“3A”系统,也就是BA（楼宇自动化）,OA（办公自动化）和CA（通信自动化）,具体包括以下内容：模拟与数字的话音系统；高速与低速的数据系统；图形终端和设备控制系统的图象资料；电视会议与安全监视系统的视频信号；建筑物的安全报警和设备控制系统的传感器信号。
1.2 系统设计原则
1）实用性─将要实施后的通信布线系统，不仅现在而且将来均能适应技术的不断发展，并且实现数据通信、语音通信、图象通信的传输。
2）灵活性─布线系统能够满足灵活应用的要求，即任一信息点能够连接不同类型的设备，如计算机、打印机、终端或电话、传真机；计算机网络应可随意划分网段，对网络内部资源可动态地进行分配。
3）模块化─布线系统中，除去敷设在建筑内的线外，其余所有的接插件都应是积木式的标准件，以方便管理和使用。
4）扩充性─布线系统是可扩充的，以便将来有更大的发展时，很容易将设备扩充进去。系统具有良好的可扩充和可升级性，使本期建设的投资在未来升级与扩充后得到保护。
经济性─满足应用要求的基础，降低造价。本着对业主负责的态度，制定多个方案进行对比，采用性价比最好的合理方案。
5) 先进性─采用国际上先进成熟的技术，使系统的设计建立在一个高起点上，系统所采用的体系结构和选用的设备应具有国际先进水平，具有发展潜力，处于上升趋势。系统的设计有一定的超前性，技术起点要高，生命周期要长，其采用的技术和基本设施在21世纪时处于领先地位。
6) 开放性─为了使中心机房能通过网络获得更多的信息，必须使本系统能畅通地与国内、外网络互连。同时，所选用的软、硬件平台应具有开放性和通用性，能够与当今的大多数主流软、硬件系统相兼容，实现跨平台操作。
7) 高速性─系统能处理和传输多媒体信息，采取六类双绞线或光缆组成网络，尽力提高网络的吞吐量。同时，应采用Client/Server结构模式，减轻网络通信资源的开销.
8) 可靠性─具有足够的可靠性冗余、后援存储能力和容错能力。必须保证系统能长期稳定的运行，使故障的影响局部化。网络设计应利于故障的分析与排除。
9) 安全性─有牢靠的安全防范措施，计算机网络应能通过FIREWALL有效地阻止非授权的访问、能抵抗病毒的攻击。
10) 管理性─系统中心采用了配线架，管理、控制十分灵活
1.3 综合布线的标准
ANSI/EIA/TIA-569 商业大楼通信通路与空间标准
ANSI/EIA/TIA-568-A 商业大楼通信布线标准
ANSI/EIA/TIA-606 商业大楼通信基础设施管理标准
ANSI/EIA/TIA-607 商业大楼通信布线接地与地线连接需求
ANSI/TIA TSB-67 非屏蔽双绞线端到端系统性能测试
EIA/TIA-570 住宅和N型商业电信布线标准
ANSI/TIA TSB-72 集中式光纤布线指导原则
ANSI/TIA TSB-75 开放型办公室新增水平布线应用方法
ANSI/TIA/EIA TSB-95 4对100Ω5类线缆新增水平布线应用方法
GB/T 50311-2000 建筑与建筑群综合布线系统工程设计规范
GB/T 50312-2000 建筑与建筑群综合布线系统工程验收规范
GB 50311-2007 《综合布线系统工程设计规范》
GB 50312-2007 《综合布线系统验收规范》
1.4 综合布线的重要性
1）随着全球社会信息化与经济国际化的深入发展，信息网络系统变得越来越重要，已经成为一个国家最重要的基础设施，是一个国家经济实力的重要标志；
2）网络布线是信息网络系统的“神经系”；
3）网络系统规模越来越大，网络结构越来越复杂，网络功能越来越多，网络管理维护越来越困难，网络故障系统的影响也越来越大；
4）网络布线系统关系到网络的性能、投资、使用和维护等诸多方面，是网络信息系统补课分割的重要组成部分；
5）综合布线系统是智能化建筑连接“3A”系统的基础设施。
第二章 系统结构
2.1 工作系统
由于综合布线系统采用模块化设计，因此易于在配线上扩充和组合。综合布线系统普遍采用星形拓扑结构(STAR TOPLOGY)，并符合电信系统遵循的EIA/TIA-586协议。正是由于采用星形结构的模块化设计，使得扩充系统的工作变得十分方便。因为在星形结构中，工作站是由中心节点向外增设。同时，由于每条线路都与其他线路相关，因此在更改和重新布置设备时，只会影响到与此相关的那条线路。采用模块化设计和星形拓朴的综合布线系统在设计上一般可分为以下几个独立的系统(模块)。
2.2 系统优点
1）  由于综合布线系统是一个用于语音、数据、影像和其他信息传输的标准结构化布线系统，因此其优点也很明显，具体体现在: 结构清晰，便于管理和维护；标准统一，便于扩展，既提高了系统的可靠性，又适应今后的发展需要；灵活性强，适应各种不同的需求，如综合了所有的语言、数据、图像与监控等设备，并将多种设备终端插头插入标准的信息插座内，即任何一个插座能够连接不同类型的设备，如微型计算机、打印机、电话机和传真机等，使系统灵活、实用。
2.3 设计原则
1）对于综合布线系统的设计，一般可遵循下面几个主要原则。  ---- 标准性: 整个系统要符合CCITT推荐的配线标准，符合EIA/TIA推荐的大楼内部配线系统标准以及中国国内现行通用的通信电气标准。
2） 开放性: 整个系统要能连接各厂家、各型号的电脑、交换机以及支持不同的网络结构。采用标准信息出口插座(RJ45)，连接各型电脑时，只需改换不同转接插头即可完成所有的操作。
3）方便性: 系统采用先进的跳线管理，满足终端设备移位、改变线路的要求，如只要在配线架上进行简单跳接，即可方便地实现设备的转移连接。
4）可靠性: 只使用经过国际权威机构认可并经过使用考验的材料和产品。采用集中式管理，使线路检查维修容易。
5）经济性: 避免投资浪费，一次性投资，可符合未来长期通信需求。采用集成化程度高、节约占地空间的产品，达到最好的传输效果。
第三章 设备和性能
3.1 带显示系统的网络配线实训装置
1）能够进行网络双绞线配线和端接实训，每台设备每次端接6根双绞线的两端，每根双绞线两端各端接线8次，每次实训每人端接线96次。每芯线端接有对应的指示灯直观和持续显示端接连接状况和线序，共有96个指示灯分48组，同时显示6根双绞线的全部端接情况，能够直观判断网络双绞线的跨接、反接、短路、断路等故障。
2）能够制作和测量4根网络跳线，对应指示灯显示两端RJ45接头的压接线端接连接状况和线序，每根跳线对应8组16个指示灯直观和持续显示连接状况和线序，共有64个指示灯分为32组，同时显示4根跳线的全部线序情况，能够直观判断铜缆的跨接、反接、短路、断路等故障。
3）能与网络配线架、通信跳线架组合进行多种端接实训，仿真机柜内配线端接。
4）能够模拟配线端接、永久链路常见故障，如：跨接、反接、短路、断路等。
5）实训设备具有5000次以上的端接实训功能。
6）能够搭建多种网络链路和测试链路的平台。
3.2 全钢结构的网络综合布线实训装置1套
1）具有网络综合布线设计和工程技术实训平台功能。
2）保证24名学生同时实训，满足12组学生（每组3人）同时或者交叉进行综合布线工程七个子系统实训功能。
3）能够同时开展12个工作区子系统或12个设备间子系统或12个垂直子系统或12个水平子系统等项目的实训功能。
4）综合布线实训设备为全钢结构，预设各种网络设备、插座、线槽、机柜等安装螺孔，实训过程保证无尘操作，重点突出工程技术实训。
5）保证实训次数10000次以上，实训设备十年以上寿命。
6）实训一致性好，相同实训项目，实训结果相同，并且每组实训难易程度相同。
7）具有搭建多种网络永久链路、信道链路和测试链路的平台功能。
8）扩展功能强大，能够扩展为监控系统、报警、智能化管理系统实训平台等。
3.3 网络综合布线系统展示装置
1）七种颜色分别展示综合布线系统的各个子系统。按照赤、橙、黄、绿/青、蓝、紫的光谱顺序分别展示网络综合布线的七个子系统。连接关系清楚，易学便认。
综合布线展示单元
2）七种彩色灯光闪烁展示各个子系统。各个子系统有对应的彩色灯带不断闪烁。使复杂系统变得简单、清晰和有趣。
3）突出典型应用案例展示。重点模拟展示了家居、银行、办公室客房等不同工作区综合布线各子系统的实际应用。
4）实物与模板结合展示。小型或廉价常用器材实物展示，大型或昂贵器材模板展示，抗静电地板用钢化玻璃代替。
5）能够设计和展示各种网络综合布线永久链路和网络链路测试。
数据中心展示单元
6）能够扩展为智能化管理系统、现场总线系统展示实训平台。
7）全钢结构，模块化组装，展示灵活，美观安全，寿命长，适合各个楼层安装。
3.4 网络综合布线器材展示柜4台
1）铜缆器材展示：超五类铜缆、六类铜缆、阻水铜缆、地毯电缆、铜缆跳线、RJ45模块、RJ11模块、RJ45头、RJ11头、双口地弹插座、面板+底盒、 台24口RJ45配线架、50回110配线架、100回110配线架、理线环、标记环、铜缆样品展板、铜缆连接回路等。
光缆展示柜
2）光缆器材和工程实例展示：室外光缆、室内光缆、光纤、光缆熔接盒、光缆配线架、ST偶合器、SC偶合器、ST—ST跳线、SC-SC跳线、ST-SC跳线、架空钢缆、挂钩、紧线器、绕线器、拉攀、支架、架空钢缆+光缆工程模拟实例等。
工具展示柜
3）网络工程常用工具展示：RJ45压线钳、RJ11压线钳、RJ45/RJ11组合钳、打线钳、剥线钳、榔头、螺丝刀、手工锯、钢锯条、活扳手、呆扳手、棘轮扳手、钢卷尺、弯管器、钻头、线管剪、水平尺、拐角尺、电工箱等。
4）网络工程常用配件展示：60PVC线槽/阴角/阳角/直角/堵头/三通、40PVC线槽/阴角/阳角/直角/堵头/三通、20PVC线槽/阴角/阳角/直角/堵头/三通、Φ40PVC线管/弯头/接头/三通/管卡、Φ20PVC线管/弯头/接头/三通/管卡、100钢制桥架/阴角/阳角/直角/三管槽展标柜
通、三角支架、Φ3钢缆、Φ6U型卡、各种塑料线扎、膨胀螺栓、M6螺丝等。
5）能够扩展为智能化管理系统、监控报警系统展示柜等。
6）能够扩展为现场总线系统展示柜等
第四章 综合布线的结构图

4.1 敷设双绞线的基本要求
1）布放电缆应有冗余，交接间、设备间电缆要预留0.5-1.0m，工作区为10-30cm；
2）电缆转弯时弯曲半径应符合标准要求，非屏蔽线弯曲半径至少为外径的4倍，屏蔽线至少为外径的10倍；
3）穿线时拉绳速度和拉力不得过快过大，必须按照国家相关标准执行；
4）做好放线记录，从第一次放线开始做好放线记录，使得线缆得到充分利用。
4.2 综合布线工程安装施工的基本要求
1）综合布线系统设施及管线的建设，应纳入建筑与建筑群相应的规划设计之中。工程设计时，应根据工程项目的性质、功能、环境条件和近远期用户需求进行设计，并应考虑施工和维护方便，确保综合布线系统工程的质量和安全，做到技术先进、经济合理。
2）综合布线系统应与信息设施系统、信息化应与系统、公共安全系统、建筑设备管理系统等统筹规划，相互协调，并按照各系统信息的传输要求优化设计。
3）综合布线系统作为建筑物的公用通信配套设施，在工程设计中应满足为多家电信业务经营者提供业务的需求。
4）综合布线系统的设备应选用经过国家认可的、产品质量检验机构鉴定合格的、符合国家有关技术标准的定型产品。
5）综合布线系统的工程设计，除应符合规范外，还应符合国家现行有关标准的规定
