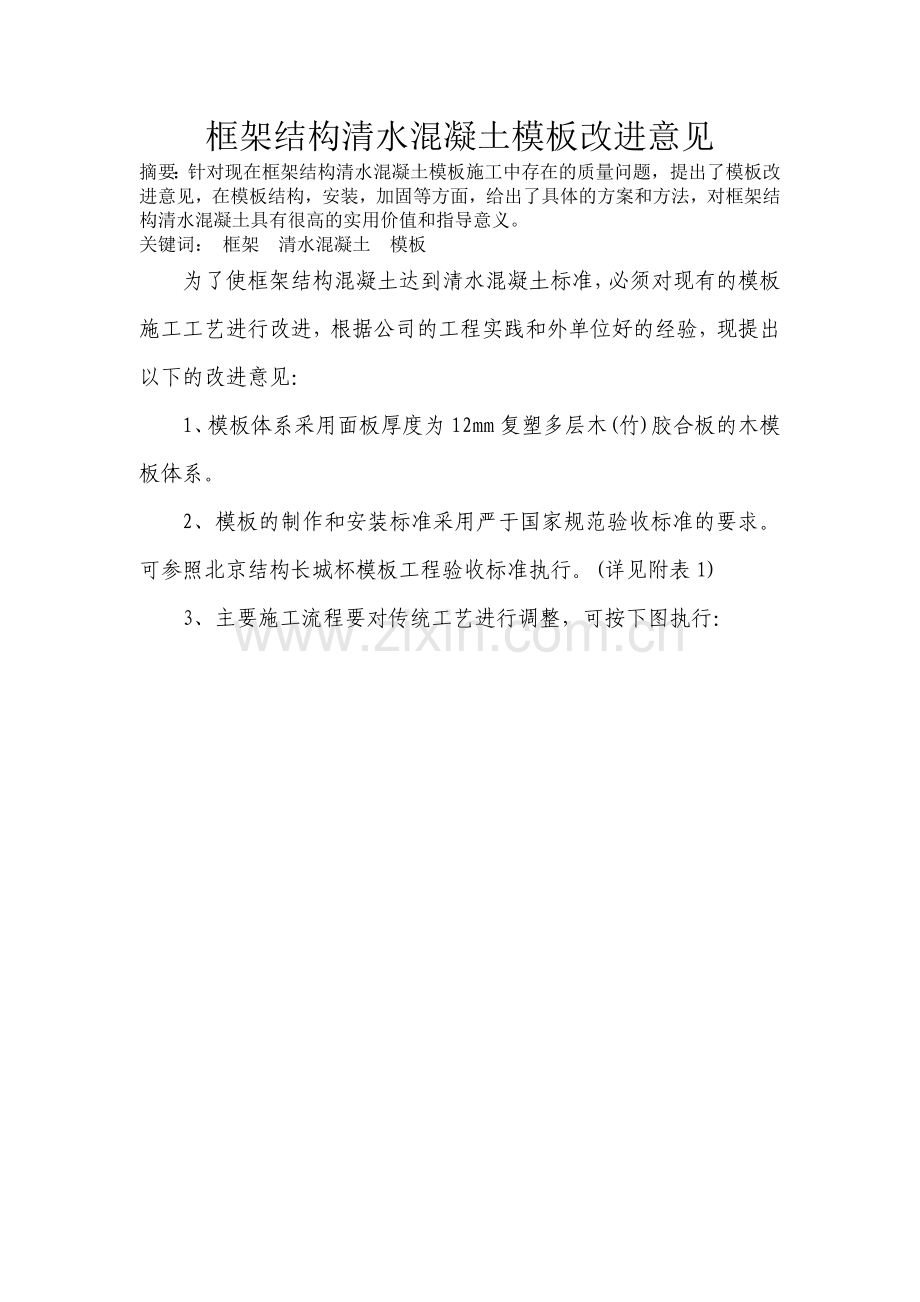

框架结构清水混凝土模板改进意见
摘要：针对现在框架结构清水混凝土模板施工中存在的质量问题，提出了模板改进意见，在模板结构，安装，加固等方面，给出了具体的方案和方法，对框架结构清水混凝土具有很高的实用价值和指导意义。
关键词： 框架 清水混凝土 模板
为了使框架结构混凝土达到清水混凝土标准，必须对现有的模板施工工艺进行改进，根据公司的工程实践和外单位好的经验，现提出以下的改进意见：
1、模板体系采用面板厚度为12mm复塑多层木(竹)胶合板的木模板体系。
2、模板的制作和安装标准采用严于国家规范验收标准的要求。可参照北京结构长城杯模板工程验收标准执行。(详见附表1)
3、主要施工流程要对传统工艺进行调整，可按下图执行：

4、模板制作
为克服梁、柱接头安装困难，变形大的问题。柱模制作采用通高模板。柱模上部按梁断面尺寸开口。为加快模板周转，柱模在梁下200mm，设一接缝。柱模可由该接缝处分节拆除。(详见附图3)
5、模板安装
5.1、接缝处理
所有接缝处(梁模接缝、梁柱模板接缝、柱模接缝、板模接缝、板梁柱模间接缝等)，全部采用双面胶带硬接缝，以达到严密可靠。
5.2、柱模安装
5.2.1、柱模加固
采用可双向紧固的工具式柱箍卡具(详见附图1、2)。以保证柱模牢固严。同时，采用可靠的拉结、支撑措施，保证柱身垂直度。
5.2.2、柱模底部找平
为保证柱模底部与混凝土接触处严密不漏浆。要在柱模安装前，对柱模下口处混凝土进行磨平处理，找平后，粘贴双面胶带，然后支柱模。
5.2.3、外墙柱模安装
外墙柱模(包括楼梯间柱模)安装时，为保证柱上下层混凝土之间不出现漏浆错台。采取以下几项措施：
5.2.3.1、外侧模板加长100mm，向下伸出。
5.2.3.2、下层混凝土上口，粘贴海绵条。
5.2.3.3、下层混凝土板面混凝土浇筑时，在柱两侧适当位置埋置两个钢筋拉坏。
5.2.3.4、在柱模外侧下口背一横带，横带两端安装两根花兰螺栓和板面预留钢筋拉环连接在一起，通过调节花兰螺栓，使柱模外侧下口与下层混凝土面密贴紧密。
外墙柱模安装示意图4。
5.3、梁模安装
梁模安装时，梁侧模的支撑加固宜采用带紧固装置的工具式梁侧卡具。能过紧固装置、使梁侧模与梁底模贴紧。同时，保证混凝土浇筑时，梁模不外涨变形。(详见附图5)
5.4、板模安装
板模安装，最主要的要控制板模表面的平整度。因此，板模安装后，要用2m铝合金靠尺和水平情况进行验收检查，误差均不得大于2mm。未经检查合格的，不得进行下一道工序。

附表1
现浇结构模板安装质量允许偏差及检查方法
项次
项目
允许偏差
检查方法
国家规范标准
结构长城杯
标准
1
轴线位置
柱、墙、梁
5
3
钢尺检查
2
底模上表面标高
±5
±3
水准仪或拉线尺量
3
截面内
部尺寸
基础
±10
±5
钢尺检查
柱、墙、梁
+4、5
3
4
层高垂直度
不大于5m
6
3
经纬仪或吊线、钢尺检查
大于5m
8
5
5
相邻两板表面高低差
2
2
钢尺检查
6
表面平整度
5
2
2m靠尺和塞尺检查
7
阴阳角
方正
-
2
方尺、塞尺
顺直
-
2
线尺
8
预埋中心线位置
3
2
拉线、尺量
9
预埋管、螺栓
中心线位置
3
2
拉线、尺量
螺栓外露长度
+10，-0
+5，-0
10
预留孔洞
中心线位置
10
5
拉线、尺量
尺寸
+10，-0
+5，-0
11
门窗洞口
中心线位置
-
3
拉线、尺量
宽、高
-
±5
对角线
-
6
12
插筋
中心线位置
5
5
钢尺检查
外露长度
+10，-0
+10，-0
附表2
钢筋工程质量允许偏差及检查方法
项次
项目
允许偏差
检查方法
国家规范标准
结构长城杯标准
1
绑扎
宽
±10
±5
钢尺检查
高
±10
±10
2
受力钢筋
间距
±10
±10
钢尺量两端，中间各一点，取最大值
排距
±5
±5
弯起点位置
±20
±15
钢尺检查
3
受力钢筋保护层厚度
基础
±10
±5
钢尺检查
柱、梁
±5
±3
板、墙、壳
±3
±3
4
箍筋，横向筋焊接网片
间距
±20
±10
钢尺检查
网格尺寸
±20
±10
5
钢筋电弧连接焊接
宽度
-
-0.1d,-0
量规或尺量
厚度
-
-0.2d,-0
长度
-
+5,-0
6
电渣压力焊焊包突出钢筋表面的高度
≥4
≥4
尺量
7
不等强锥螺纹接头外露丝扣
钢筒外露整扣
1个
≯1

锥筒外露半扣
-
≯3个

8
梁、板受力钢筋搭接锚固长度
入支座，节点搭接
-
+10，5
尺量
入支座，节点锚固
-
±5
9
两端镦头的预应力钢丝束长度
同一束钢丝长度
≯5
±5
尺量
同一束钢丝长度
≯2
±2
10
无粘结筋位置垂直偏差
板内
±5
±5
尺量
梁内
±10
±5
11
预应力筋承压板
中线位置
-
3
尺量
垂直度
-
0

附表3 混凝土工程质量允许偏差及检查方法表
项次
项目
允许偏差
检查方法
国家规范标准
结构长城杯标准
1
轴线位置
基础
15
10
钢尺检查
独立基础
10
10
墙、柱、梁
8
5
2
垂直度
层高
≤5m
8
5
经纬仪或吊线、钢尺检查
＞5m
10
8
全高
H/1000
且≤30
H/1000
且≤30
3
标高
层高
±10
±5
经纬仪、钢尺检查
全高
±30
±30
4
截面尺寸
基础宽、高
+8，-5
±5
经纬仪或吊线、钢尺检查
柱、墙、梁宽、高
+8，-5
±3
5
表面平整度
8
3
2m靠尺和塞尺
6
角、线顺直度
-
3
拉尺、尺量
7
保护层
厚度
基础
-
±5

柱、墙、梁宽、高
-
+5，-3

8
楼梯踏步板宽度、高度
-
±3
尺量
9
电梯井筒
截面尺寸
+25，-0
+20，-0
经纬仪、尺量
垂直度
H/1000
且≤30
H/1000
且≤30
10
阳台雨罩位移
-
±5
吊线、尺量
11
预留孔、洞中线位置
15
10

12
预埋螺栓
中心线位置
10
3

螺栓外露长度
5
+5，-0
13
预拉端预应力筋的内限缩量值
支承式锚具螺帽缝隙

1
观察、钢板尺量
支承式锚具加每块垫板缝隙
1
1
锥塞式锚具
5
3
锥塞式锚具有顶压
5
3
夹片式锚固无顶压
6-8
6
14
锚固端保护层厚度
凸出式锚固端锚具
≮50
≮50

外露预应力筋
≮20
≮20

易腐蚀环境外露预应力筋
≮50
≮50
