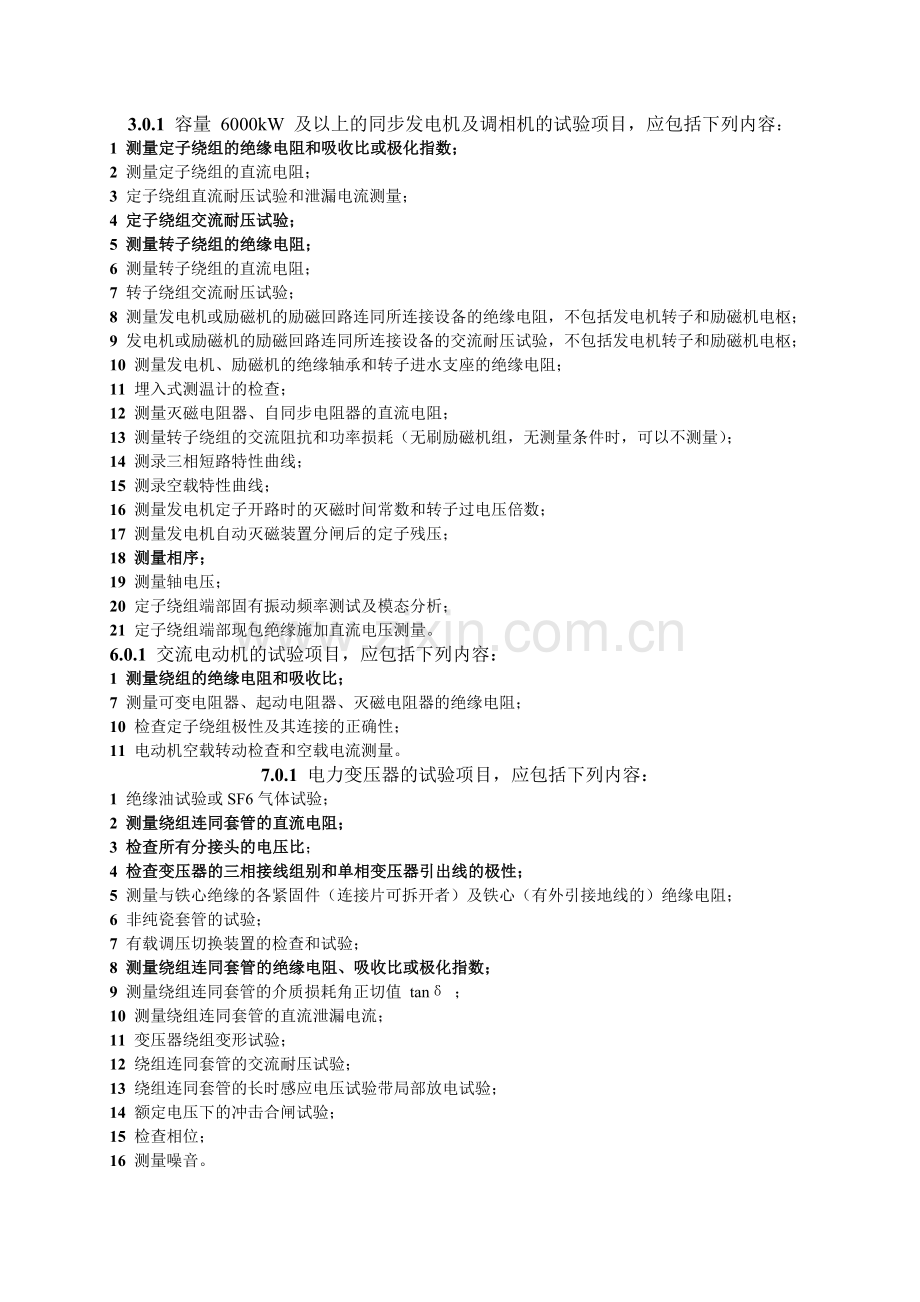

3.0.1 容量 6000kW 及以上的同步发电机及调相机的试验项目，应包括下列内容：
1 测量定子绕组的绝缘电阻和吸收比或极化指数；
2 测量定子绕组的直流电阻；
3 定子绕组直流耐压试验和泄漏电流测量；
4 定子绕组交流耐压试验；
5 测量转子绕组的绝缘电阻；
6 测量转子绕组的直流电阻；
7 转子绕组交流耐压试验；
8 测量发电机或励磁机的励磁回路连同所连接设备的绝缘电阻，不包括发电机转子和励磁机电枢；
9 发电机或励磁机的励磁回路连同所连接设备的交流耐压试验，不包括发电机转子和励磁机电枢；
10 测量发电机、励磁机的绝缘轴承和转子进水支座的绝缘电阻；
11 埋入式测温计的检查；
12 测量灭磁电阻器、自同步电阻器的直流电阻；
13 测量转子绕组的交流阻抗和功率损耗（无刷励磁机组，无测量条件时，可以不测量）；
14 测录三相短路特性曲线；
15 测录空载特性曲线；
16 测量发电机定子开路时的灭磁时间常数和转子过电压倍数；
17 测量发电机自动灭磁装置分闸后的定子残压；
18 测量相序；
19 测量轴电压；
20 定子绕组端部固有振动频率测试及模态分析；
21 定子绕组端部现包绝缘施加直流电压测量。
6.0.1 交流电动机的试验项目，应包括下列内容：
1 测量绕组的绝缘电阻和吸收比；
7 测量可变电阻器、起动电阻器、灭磁电阻器的绝缘电阻；
10 检查定子绕组极性及其连接的正确性；
11 电动机空载转动检查和空载电流测量。
7.0.1 电力变压器的试验项目，应包括下列内容：
1 绝缘油试验或SF6气体试验；
2 测量绕组连同套管的直流电阻；
3 检查所有分接头的电压比；
4 检查变压器的三相接线组别和单相变压器引出线的极性；
5 测量与铁心绝缘的各紧固件（连接片可拆开者）及铁心（有外引接地线的）绝缘电阻；
6 非纯瓷套管的试验；
7 有载调压切换装置的检查和试验；
8 测量绕组连同套管的绝缘电阻、吸收比或极化指数；
9 测量绕组连同套管的介质损耗角正切值 tanδ ；
10 测量绕组连同套管的直流泄漏电流；
11 变压器绕组变形试验；
12 绕组连同套管的交流耐压试验；
13 绕组连同套管的长时感应电压试验带局部放电试验；
14 额定电压下的冲击合闸试验；
15 检查相位；
16 测量噪音。

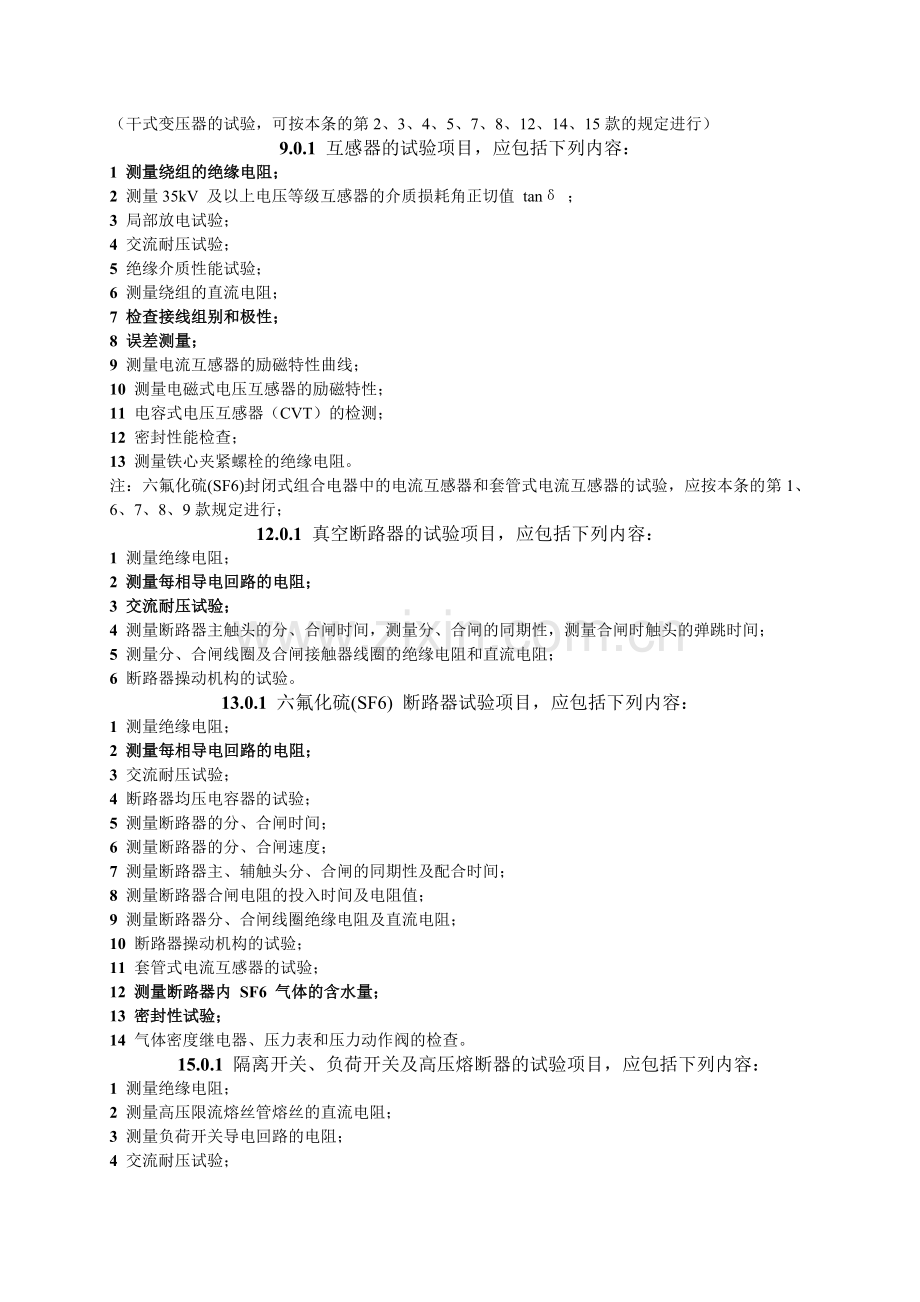

（干式变压器的试验，可按本条的第2、3、4、5、7、8、12、14、15款的规定进行）
9.0.1 互感器的试验项目，应包括下列内容：
1 测量绕组的绝缘电阻；
2 测量35kV 及以上电压等级互感器的介质损耗角正切值 tanδ ；
3 局部放电试验；
4 交流耐压试验；
5 绝缘介质性能试验；
6 测量绕组的直流电阻；
7 检查接线组别和极性；
8 误差测量；
9 测量电流互感器的励磁特性曲线；
10 测量电磁式电压互感器的励磁特性；
11 电容式电压互感器（CVT）的检测；
12 密封性能检查；
13 测量铁心夹紧螺栓的绝缘电阻。
注：六氟化硫(SF6)封闭式组合电器中的电流互感器和套管式电流互感器的试验，应按本条的第1、6、7、8、9款规定进行；
12.0.1 真空断路器的试验项目，应包括下列内容：
1 测量绝缘电阻；
2 测量每相导电回路的电阻；
3 交流耐压试验；
4 测量断路器主触头的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时间；
5 测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻；
6 断路器操动机构的试验。
13.0.1 六氟化硫(SF6) 断路器试验项目，应包括下列内容：
1 测量绝缘电阻；
2 测量每相导电回路的电阻；
3 交流耐压试验；
4 断路器均压电容器的试验；
5 测量断路器的分、合闸时间；
6 测量断路器的分、合闸速度；
7 测量断路器主、辅触头分、合闸的同期性及配合时间；
8 测量断路器合闸电阻的投入时间及电阻值；
9 测量断路器分、合闸线圈绝缘电阻及直流电阻；
10 断路器操动机构的试验；
11 套管式电流互感器的试验；
12 测量断路器内 SF6 气体的含水量；
13 密封性试验；
14 气体密度继电器、压力表和压力动作阀的检查。
15.0.1 隔离开关、负荷开关及高压熔断器的试验项目，应包括下列内容：
1 测量绝缘电阻；
2 测量高压限流熔丝管熔丝的直流电阻；
3 测量负荷开关导电回路的电阻；
4 交流耐压试验；
5 检查操动机构线圈的最低动作电压；
6 操动机构的试验。
16.0.1 套管的试验项目，应包括下列内容：
1 测量绝缘电阻；
2 测量20kV 及以上非纯瓷套管的介质损耗角正切值 tanδ和电容值；
3 交流耐压试验；
4 绝缘油的试验。（有机复合绝缘套管除外）。
5 SF6套管气体试验
17.0.1 悬式绝缘子和支柱绝缘子的试验项目，应包括下列内容：
1 测量绝缘电阻；
2 交流耐压试验。
18.0.1 电力电缆的试验项目，包括下列内容：
1 测量绝缘电阻；
2 直流耐压试验及泄漏电流测量；
3 交流耐压试验；
4 测量金属屏蔽层电阻和导体电阻比；
5 检查电缆线路两端的相位；
6 充油电缆的绝缘油试验；
7 交叉互联系统试验。
注：1 橡塑绝缘电力电缆试验项目应按本条第1、3、4、5和7款进行。当不具备条件时，额定电压U0／U为18／30kV及以下电缆，允许用直流耐压试验及泄漏电流测量代替交流耐压试验；
2 纸绝缘电缆试验项目应按本条第1、2和5款进行；
3 自容式充油电缆试验项目应按本条第1、2、5、6和7款进行；

绝缘油的试验项目及标准
序号
项目
标准
说 明
1
外状
透明，无杂质或悬浮物
外观目视
2
水溶性酸(pH 值)
＞5.4
按《运行中变压器油、汽轮机油水溶性酸测定法(比色法)》GB/T 7598中的有关要求进行试验
3
酸值，mgKOH/g
≤0.03
按《运行中变压器油、汽轮机油水溶性酸测定法(BTB)法)》GB/T 7599的有关要求进行试验
4
闪点(闭口)(℃)
不低于
DB-10
DB-25
DB-45
按GB261中的有关要求进行试验
140
140
135
5
水分(mg/L)
500kV：≤10
20kV～30kV：≤15
110kV 及以下电压等级：≤20
按《运行中变压器油水分测定法(气相色谱法)》GB/T7601中的有关要求进行试验
6
界面张力(25℃), mN/m
≥35
按《石油产品油对水界面张力测定法(圆环法)》GB/T 6541中的有关要求进行试验
7
介质损耗因数tanδ(%)
90 ℃时，
注入电气设备前 ≤0.5
注入电气设备后 ≤0.7
按《液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量》GB/T 5654中的有关要求进行试验
8
击穿电压
500kV：≥60kV
330kV：≥50kV
60～220kV：≥40kV
35kV 及以下电压等级：≥35kV
1 按《绝缘油 击穿电压测定法》GB/T 507或《电力系统油质试验方法 绝缘油介电强度测定法》DL/T429中的有关要求进行试验
2 油样应取自被试设备
3 该指标为平板电极测定值，其他电极可按《运行中变压器油质量标准》GB/T 7595及《绝缘油 击穿电压测定法》GB/T 507中的有关要求进行试验
4 对注入设备的新油均不应低于本标准
9
体积电阻率(90℃)(Ω·m)
≥6×1010
按《液体绝缘材料工频相对介电常数、介质损耗因数和何种电阻率的测量》GB/T 5654 或《绝缘油体积电阻率测定法》DL/T421中的有关要求进行试验
10
油中含气量(%)
( 体积分数)
330～500kV：≤1
按《绝缘油中含气量测定真空压差法》DL/T423 或《绝缘油中含气量的测定方法(二氧化碳洗脱法)》DL/T450中的有关要求进行试验
11
油泥与沉淀物( %)( 质量分数)
≤0.02
按《石油产品和添加剂机械杂质测定法(重量法)》GB/T511中的有关要求进行试验
12
油中溶解气体组分含量色谱分析

见有关章节
按《绝缘油中溶解气体组分含量的气相色谱测定法》GB/T17623 或《变压器油中溶解气体分析和判断导则》GB/T7252 及《变压器油中溶解气体分析和判断导则》DL/T 722中的有关要求进行试验

21.0.1 金属氧化物避雷器的试验项目，应包括下列内容：
1 测量金属氧化物避雷器及基座绝缘电阻；
2 测量金属氧化物避雷器的工频参考电压和持续电流；
3 测量金属氧化物避雷器直流参考电压和0 .75倍直流参考电压下的泄漏电流；
4 检查放电记数器动作情况及监视电流表指示；
5 工频放电电压试验。
注：1 无间隙金属氧化物避雷器的试验项目按本条第1、2、3、4款的内容，其中第2、3两款可选做一项；
2 有间隙金属氧化物避雷器的试验项目按本条第1款、第5款的内容。
23.0.1 测量绝缘电阻，应符合下列规定：
1 小母线在断开所有其它并联支路时，不应小于 10MΩ；
2 二次回路的每一支路和断路器、隔离开关的操动机构的电源回路等，均不应小于1MΩ 。在比较潮湿的地方，可不小于0.5MΩ。

表A高压电气设备绝缘的工频耐压试验电压标准

额定电压(kV)
最高工件电压(kV)
1min 工频耐受电压 (kV) 有效值
电压
互感器
电流
互感器
穿墙套管
支柱绝缘子、隔离开关
纯瓷和纯瓷充油绝缘
固体有机绝缘、油浸电容式、干式、SF6 式
纯瓷
固体有机绝缘
出
厂
交
接
出厂
交
接
出厂
交
接
出厂
交
接
出厂
交接
出
厂
交接
3
3.6
25
(18)
20（14）
25
20
25
(18)
25
(18)
25(18)
20（14）
25
25
25
22
6
7.2
30
(23)
24（18）
30
24
30
(23)
30
(23)
30(23)
24（18）
32
32
32
26
10
12
42
(28)
33（22）
42
33
42
(28)
42
(28)
42(28)
33（22）
42
42
42
38
15
17.5
55
(40)
44（32）
55
44
55
(40)
55
(40)
55
(40)
44（32）
57
57
57
50
20
24.0
65
(50)
52（40）
65
52
65
(50)
65
(50)
65(50)
52（40）
68
68
68
59
35
40.5
95
(80)
76（64）
95
76
95
(80)
95
(80)
95(80)
76（64）
100
100
100
90
66
69.0
140/
185
112/
148
140/
185
112/
148
140/
185
140/
185
140/
185
112/
148
165
165
165
148
110
126
200/
230
160/
184
200/
230
160/
184
200/
230
200/
230
200/
230
160/
184
265
265
265
240
220
252
395/
460
316/
368
395/
460
316
/368
395/
460
395/
460
395/
460
316/
368
495
495
495
440
330
363
510/
630
408/
504
510/
630
408/
504
510/
630
510/
630
510/
630
408/
504

500
550
680/
740
544/
592
680/
740
544/
592
680/
740
680/
740
680/
740
544/
592
