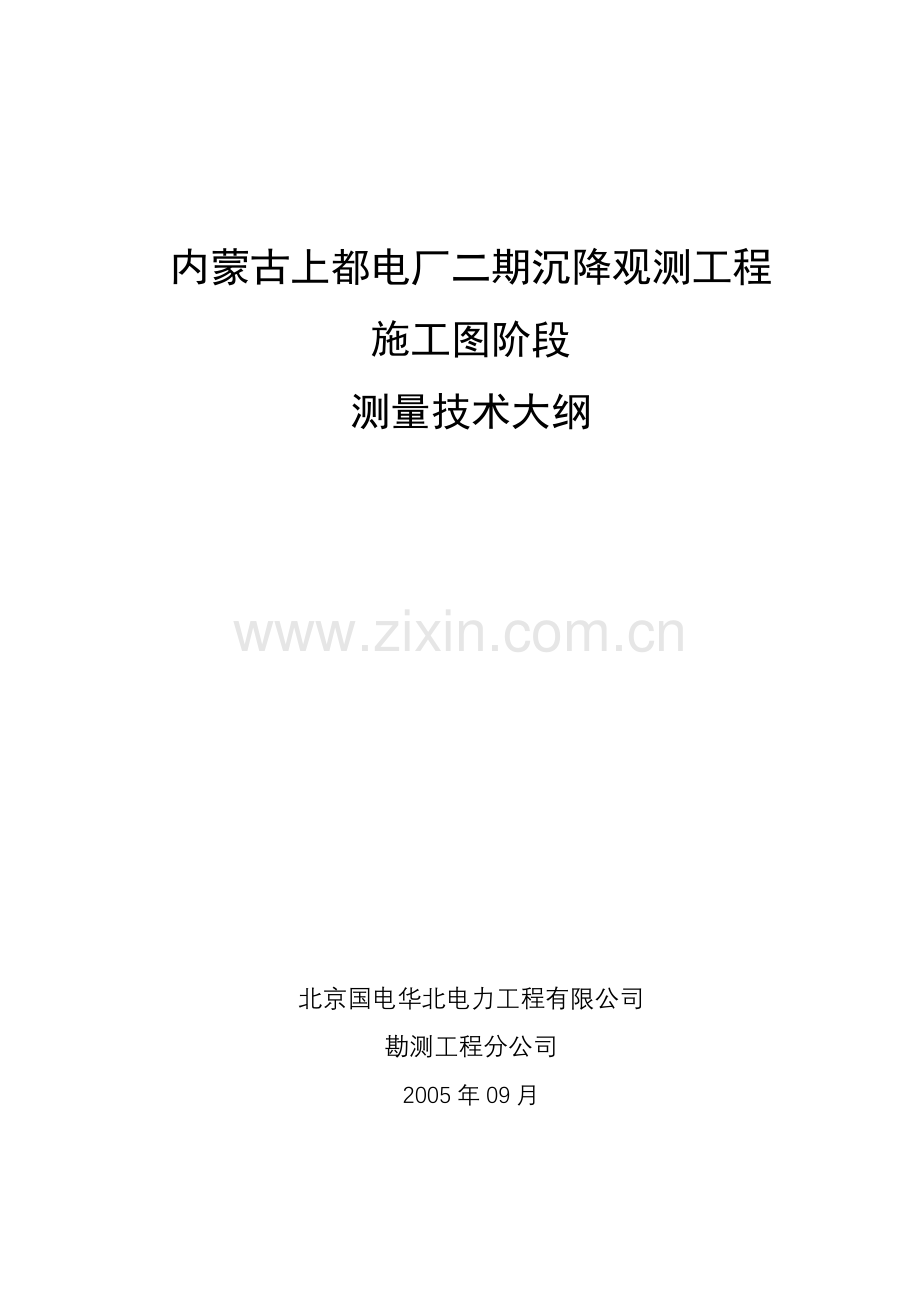

内蒙古上都电厂二期沉降观测工程
施工图阶段
测量技术大纲

北京国电华北电力工程有限公司
勘测工程分公司
2005年09月

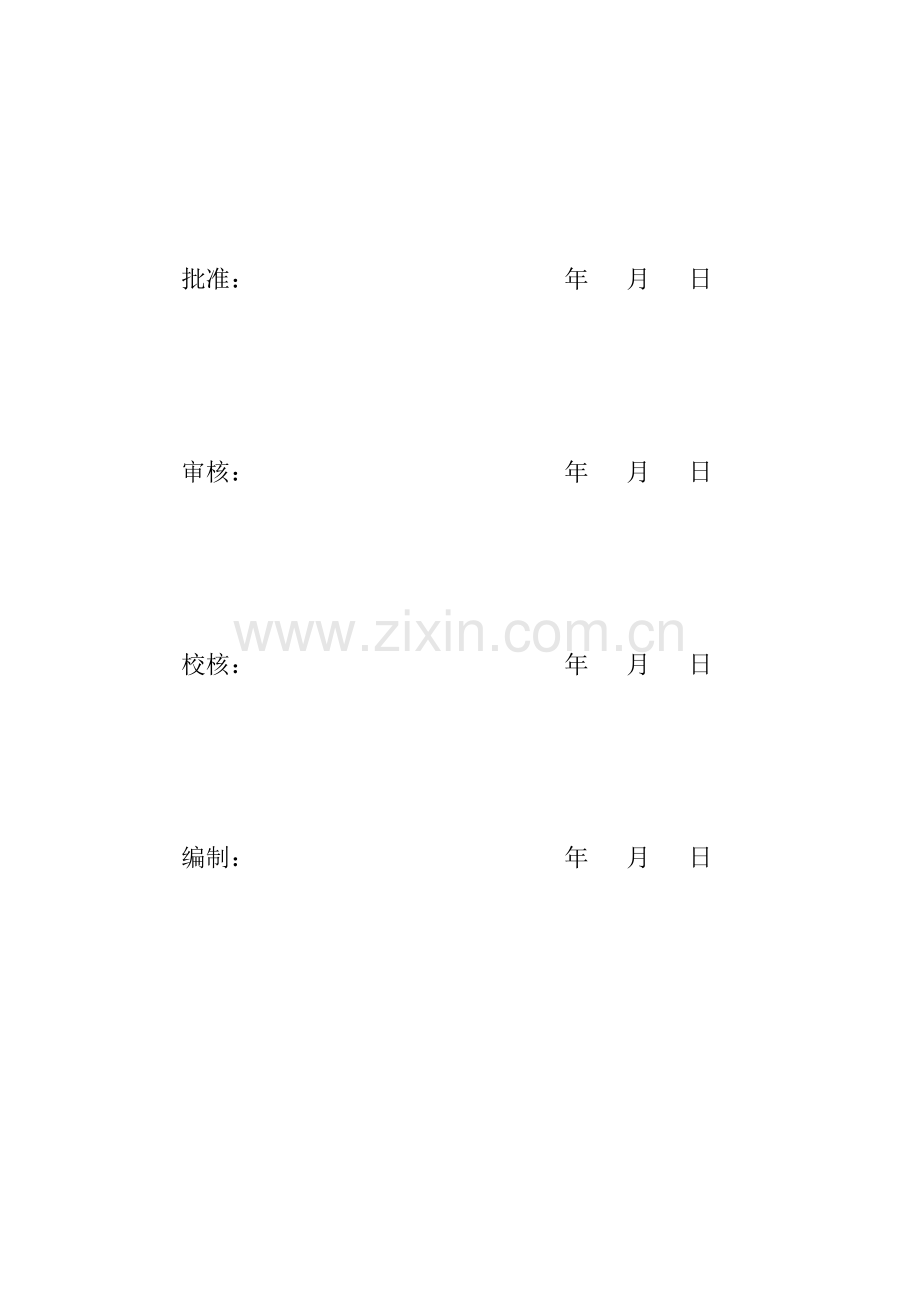

批准： 年 月 日

审核： 年 月 日

校核： 年 月 日

编制： 年 月 日

目 录

第一部分：概述
第二部分：沉降观测点测设技术大纲
第三部分：沉降观测资料的整理和移交
第四部分：沉降观测计划

内蒙古上都电厂二期沉降观测工程 施工图阶段
第一部分 概述
内蒙古上都电厂二期工程已进入紧张施工阶段，由于厂区内大型建(构)筑物密集，施工工期长，测量精度要求高，为保证电厂施工运行安全，有必要对电厂主要建(构)筑物进行沉降观测。
沉降观测是一项精细复杂的工作，该项工作的周期比较长，从电厂主要建(构)筑物基础施工出地面零米以后到电厂发电运行直至观测数据稳定为止。通过对施工阶段、建(构)筑物加负载前后及电厂运行阶段的沉降观测，可以验证设计水平、检查施工质量和掌握安全运行情况。通过对观测成果曲线的分析，可以及时掌握各主要建(构)筑物的变形规律性，及时发现事故苗头，对出现的问题能够做到及时发现，及时采取措施以确保电厂的安全运行。
受电厂工程部的委托，我公司承担了内蒙古上都电厂二期沉降观测工作，沉降观测时间自2005年9月10日至2008年10月10日。为了指导今后的沉降观测工作，我们编制了《内蒙古上都电厂二期沉降观测工程测量技术大纲》。
沉降观测高程基准点已经完成施工并进行了第一次联测，关于高程基准点的有关要求和测量技术报告已经交出，本文不再重复。
第二部分 沉降观测点测设技术大纲
沉降观测点是布置在电厂主要建(构)筑物上的一系列观测点，沉降观测点位置的确定由设计人员在建(构)筑物基础图上布置，由电力建设公司负责施工，我公司测量专业技术人员应该到现场检查沉降观测点是否符合测量作业要求，位置和高度是否便于以后观测，是否便于长期保存，并提请甲方要求施工单位对沉降观测点进行保护，不准撞击沉降观测点，不得在沉降观测点上放置重物，禁止任何破坏沉降观测点的行为。沉降观测点应尽量多布置，并且统一编号，第一次沉降观测应该全面，随着施工进度的发展，有些沉降观测点会因为各种原因被破坏，从而失去观测价值，因此沉降观测点位的选择和保护对沉降观测工作的连续性和正确性至关重要。
2．1勘测依据
（1） 工程项目任务(立项)单；
（2） 《建筑变形测量技术规程》JGJ/T 8-97；
（3） 《工程测量规范》GB50026-93；
（4） 内蒙古上都电厂二期设计总平面布置图及其相关资料。
2.2沉降观测点的布设
根据《建筑变形测量规程》的要求，沉降观测点的布设应该遵循以下原则：
2.2.1框架结构建(构)筑物的每个柱基或部分柱基上布设沉降观测点。（对于主厂房部分和锅炉部分主要布设在汽机和锅炉的柱基上）。
2.2.2基础为箱体或筏体的高大建(构)筑物的纵轴线和基础（或接近基础的结构部分）周边以及筏体基础的中央应布设沉降观测点。
2.2.3基础埋深相差悬殊、人工地基和天然地基邻接处、结构不同分界处的两侧应布设沉降观测点。
2.2.4烟囱和其它类似构筑物基础的对称轴线上，布设沉降观测点数量不少于4个。
以上涉及到的沉降观测点的点位布置要求仅仅是从测量专业角度来考虑的，具体的沉降观测点位布置和布设沉降观测点数量的多少还要从设计需要出发，以设计图纸为准，组织各施工单位按图纸要求进行施工。
2.3沉降观测点的标志
2.3.1角钢观测点。将30mm×30mm×5mm的角钢焊接在钢柱上或埋设在墙上，并使角钢与钢柱面或墙面斜成60度角，角钢露出钢柱面或墙面约40mm，角顶向上，角顶如有毛刺应该抛光。
2.3.2钢筋观测点。取直径为18mm～22mm的钢筋一小节（约230mm左右长），将钢筋的一端加工成半球状并弯成90度，将钢筋水平嵌入墙孔内或焊接在钢柱面上，半球端垂直向上，钢筋露出钢柱面或墙面约40mm。
沉降观测点的标志还有很多种类，设计单位根据相应规范在施工图中已经具体设计了沉降观测点的样式，无论采用哪种沉降观测点标志，都要保证制作沉降观测点的材料应该耐腐蚀，保证水准尺立尺点部位突出、光滑、唯一，保证每次沉降观测时的立尺点都在同一位置，确保沉降观测点位成果的准确性。
2.4布置沉降观测点注意事项
2.4.1所有沉降观测点均应该统一编号，不得有重号，并将点号注记在该建(构)筑物的沉降观测点布置图上。
2.4.2沉降观测点上方及其周围应该避开各类障碍物（如各种管道、仪表和仪器设备等），以保证水准尺垂直竖立在沉降观测点上。
2.4.3外墙上的沉降观测点应避开雨水管、台阶、花坛等地方；内墙上的沉降观测点应避开暖气管等地方；对于框架结构柱子上的沉降观测点，应该避开填充墙的一面。
2.4.4每个沉降观测点都必须安装保护罩，以防撞击变形。
2.4.5在每个沉降观测点附近，应该有该点的醒目标记。
2.4.6各个施工单位在施工过程中必须加强对沉降观测点的保护，严禁撞击沉降观测点，严禁利用沉降观测点作为固定物捆绑钢丝绳和脚手架，严禁在沉降观测点上堆放重物等。
2.4.7如果沉降观测点遭到破坏或由于其他因素而无法继续观测时，测量人员应该及时向业主和监理人员反映情况，业主和监理人员应该尽快要求施工单位恢复或修改沉降观测点的位置，确保沉降观测成果的连续性和可靠性。
2.5沉降观测
沉降观测依据《建筑变形测量技术规程》JGJ/T 8-97中的一级变形测量精度要求进行观测，观测过程中严格执行测量规范中的各项限差要求。对观测数据进行平差计算，精度指标按《建筑变形测量技术规程》JGJ/T 8-97一级变形测量精度要求衡量。没有特殊情况时，各次沉降观测应该使用同一个高程基准点，以保证沉降观测数据的可比性。
2.5.1外业观测注意事项
2.5.1.1观测过程中严格执行《建筑变形测量规程》的观测作业要求和各项限差。
2.5.1.2（第一次）观测前要对水准仪、水准尺等仪器设备按照有关测量规程规定进行必要的检验。
2.5.1.3每次沉降观测前要检查并校正i角。
2.5.1.4开始作业前或改变作业环境时（如温差变化较大），需要将仪器在作业场地架设20分钟后，方可进行观测。
2.5.1.5在雨雪、大风天气或成像剧烈跳动时，应该停止观测。
2.5.1.6尽量采用相对固定测量作业人员、固定仪器设备、固定测站数的“三固定”办法，从而提高沉降观测的精度和进度。
2.5.1.7仪器架站和立尺点的位置应该避开有危险的地方，如塔吊附近、脚手架下面等处；避开震动源，如空压机、搅拌机、卷扬机等。
2.5.1.8每次沉降观测应该详细记录施工进展情况和荷载增加情况。
2.5.2观测周期的确定
根据设计人员提供的沉降观测点位布置图，并结合各个主要建（构）筑物在不同高度的荷载情况进行定期观测。电厂施工期间场地比较复杂，机械设备比较多，各种附属设施基础的开挖对沉降观测影响很大，所以本阶段的沉降观测必须选择最好的时间段进行观测才能保证沉降观测的质量。在本阶段希望甲方、监理、施工单位和我公司各方面多加沟通，根据现场建（构）筑物的施工进度和不同高度的加荷载情况提前通知我公司测量人员，以便掌握最佳时间段进行观测。
根据《建筑变形测量规程》要求，其观测周期一般掌握施工高度每30m左右观测一次，施工到不同高度的平台或加荷载后要观测一次。在整个施工期间对各主要建（构）筑物的观测次数不少于6次；电厂发电运行以后的观测周期做到每半年观测一次，直到各个观测点的沉降稳定为止。
当发生下列情况之一时，应该及时增加观测；
1． 地震、爆炸（发生在沉降观测点附近的）后。
2． 发生异常沉降现象。
3． 最大差异沉降量呈现出规律性增大倾向。
第三部分 沉降观测资料整理和移交
在沉降观测过程中，每次观测完成后，我公司将向甲方提交中间观测成果（主要以E-MAIL发送电子文档形式），年终向甲方提交全年沉降观测总结报告并绘制出沉降观测曲线图，整个沉降观测工程结束后向甲方提交全部沉降观测报告。

第四部分 沉降观测计划
1.经与发电分公司结构及土建专业技术人员协商，针对内蒙古上都发电厂所处的地基现状，以下建构筑物应该设置沉降观测点并按照计划进行沉降观测：烟囱、储灰罐、汽机房、锅炉房、空冷平台。
2.对于不是由我公司设计的建构筑物，需要甲方与有关设计部门协商，以确定沉降观测点的位置和数量，沉降观测点的形式应该与其他建构筑物的沉降观测点一致。
3. 土建专业技术人员应该在设计图中标明沉降观测点的位置、数量和形式，希望甲方根据施工进度及时安排有关单位承做并加以保护。
4.沉降观测点安装完成并具备观测条件后，希望甲方及时掌握建构筑物施工进度以及负载前后时间情况，提前通知我公司测绘工程部，以便按计划进行观测并及时提交沉降观测成果。
5.由于内蒙古上都发电厂沉降观测点数量较多，考虑到观测周期问题，表中所列沉降观测计划会因为施工进度不同而造成观测时间可能会有所调整，每个观测周期应该以大多数建构筑物需要进行沉降观测后而定。
