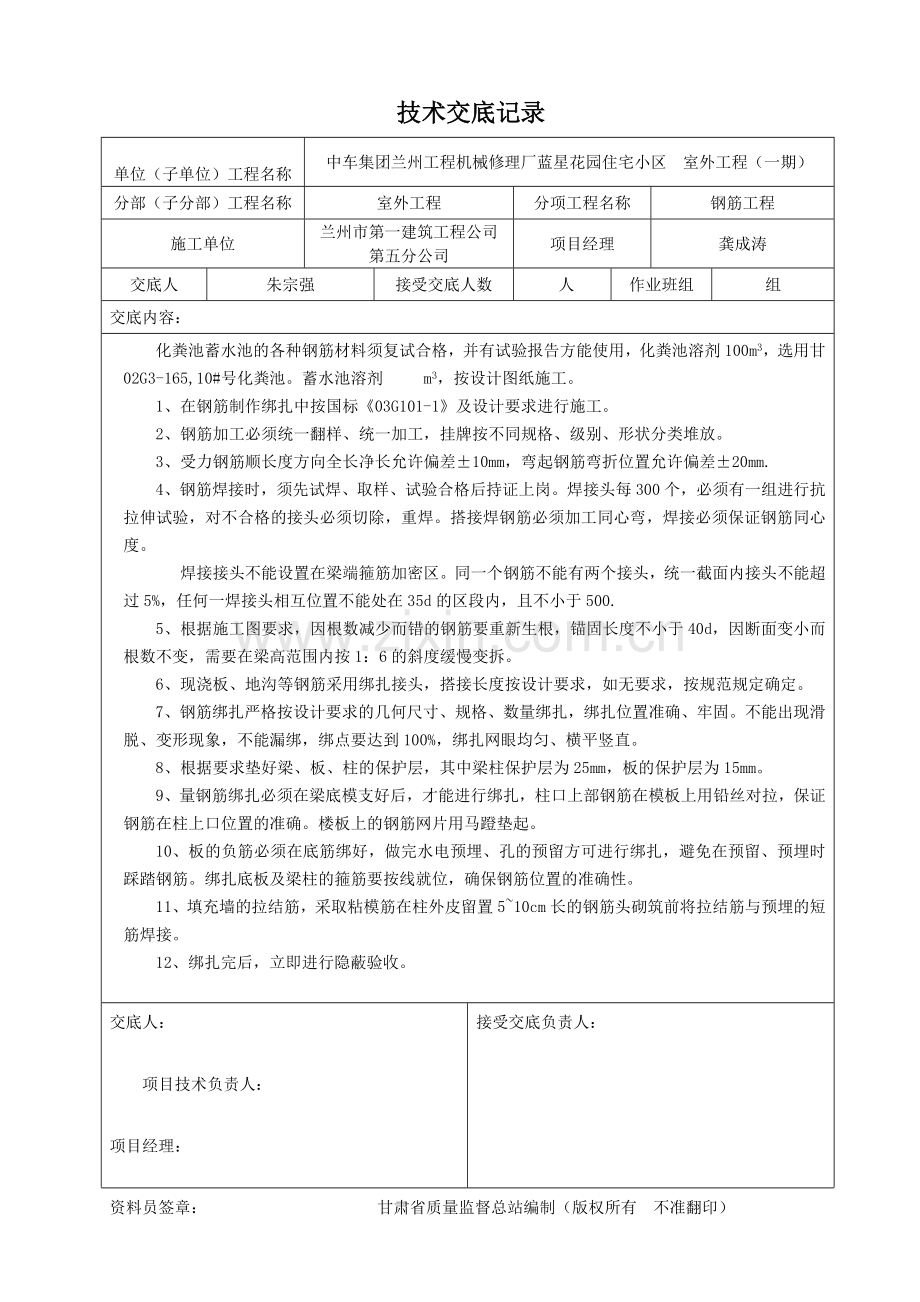

土建技术交底1.docx

单位（子单位）工程名称
中车集团兰州工程机械修理厂蓝星花园住宅小区 室外工程（一期）
分部（子分部）工程名称
室外工程
分项工程名称
钢筋工程
施工单位
兰州市第一建筑工程公司 第五分公司
项目经理
龚成涛
交底人
朱宗强
接受交底人数
人
作业班组
组
交底内容：
化粪池蓄水池的各种钢筋材料须复试合格，并有试验报告方能使用，化粪池溶剂100m3，选用甘02G3-165,10#号化粪池。蓄水池溶剂 m3，按设计图纸施工。
1、在钢筋制作绑扎中按国标《03G101-1》及设计要求进行施工。
2、钢筋加工必须统一翻样、统一加工，挂牌按不同规格、级别、形状分类堆放。
3、受力钢筋顺长度方向全长净长允许偏差±10mm，弯起钢筋弯折位置允许偏差±20mm.
4、钢筋焊接时，须先试焊、取样、试验合格后持证上岗。焊接头每300个，必须有一组进行抗拉伸试验，对不合格的接头必须切除，重焊。搭接焊钢筋必须加工同心弯，焊接必须保证钢筋同心度。
焊接接头不能设置在梁端箍筋加密区。同一个钢筋不能有两个接头，统一截面内接头不能超过5%，任何一焊接头相互位置不能处在35d的区段内，且不小于500.
5、根据施工图要求，因根数减少而错的钢筋要重新生根，锚固长度不小于40d，因断面变小而根数不变，需要在梁高范围内按1：6的斜度缓慢变拆。
6、现浇板、地沟等钢筋采用绑扎接头，搭接长度按设计要求，如无要求，按规范规定确定。
7、钢筋绑扎严格按设计要求的几何尺寸、规格、数量绑扎，绑扎位置准确、牢固。不能出现滑脱、变形现象，不能漏绑，绑点要达到100%，绑扎网眼均匀、横平竖直。
8、根据要求垫好梁、板、柱的保护层，其中梁柱保护层为25mm，板的保护层为15mm。
9、量钢筋绑扎必须在梁底模支好后，才能进行绑扎，柱口上部钢筋在模板上用铅丝对拉，保证钢筋在柱上口位置的准确。楼板上的钢筋网片用马蹬垫起。
10、板的负筋必须在底筋绑好，做完水电预埋、孔的预留方可进行绑扎，避免在预留、预埋时踩踏钢筋。绑扎底板及梁柱的箍筋要按线就位，确保钢筋位置的准确性。
11、填充墙的拉结筋，采取粘模筋在柱外皮留置5~10cm长的钢筋头砌筑前将拉结筋与预埋的短筋焊接。
12、绑扎完后，立即进行隐蔽验收。

交底人：

项目技术负责人：

项目经理：
接受交底负责人：
资料员签章： 甘肃省质量监督总站编制（版权所有 不准翻印）
技术交底记录
技术交底记录
单位（子单位）工程名称
中车集团兰州工程机械修理厂蓝星花园住宅小区 室外工程（一期）
分部（子分部）工程名称
室外工程
分项工程名称
排水、雨水、给水工程
施工单位
兰州市第一建筑工程公司第五分公司
项目经理
龚成涛
交底人
朱宗强
接受交底人数
人
作业班组
组
交底内容：
（1）、施工程序，根据施工管网路线定位放线→地槽开挖→确定各检查井底标高→槽内夯实找坡→井底3：7灰土及砼垫层→管底铺砂→安装雨水、排水管道→砌筑检查井→灌水试验→回填土
（2）、管沟开挖：
①、工艺流程
确定开挖的顺序和坡度→沿灰线砌出边坡轮廓→分层开挖→修整边坡→清底
②、管网开挖时，采用机械开挖、人工清底，要及时测量槽底高度和宽度，防止超挖。要防止塌方，应及时加以保护。
③、要随时注意边坡的稳定，必要时可设置支撑或适当放缓坡度，开挖时应在设计高度以上留20cm的土层，采用人工清底。
④、挖底挖两道500×300的地槽铺砂，并按设计要求做好检查井、3：7灰土及砼垫层的工作。沟槽要断面尺寸准确、沟底平直、坡度正确，沟内无杂物、五积水，沟底要有标高测量记录。
管道安装，室外排水、雨水采用HDPE双壁波纹管，承插连接橡胶圈接口，直埋敷设，室外给水采用孔网钢带塑料给水管，直埋热熔连接。
（3）、管道安装要点及注意事项
①、清扫 安装前应将管道内外清理干净
②、安装管道时管道底高程符合设计规定，接口内平顺
③、稳定管调整管节口及高程时，必须将管底垫稳卡紧，避免发生滚动
④、遇检查井处安装，管内若要截断时，其破茬处不得朝向检查井
⑤、人工安装打口，管道接口不得有渗漏现象。
（4）、管道闭水试验
①、根据本工程的实际情况及规范要求，本工程闭水试验划分为若干个逐段进行。
②、闭水试验条件
管沟及沟槽检查，管道及检查井的外观及“量测”，检验均以合格，管道回填且沟槽内无积水，全部孔洞封堵，不得漏水。管道两端封堵严密、牢固，下游管道设置放水管和阀门，管堵采用砖砌堵
交底人：

项目技术负责人：

项目经理：
接受交底负责人：
资料员签章： 甘肃省质量监督总站编制（版权所有 不准翻印）
技术交底记
单位（子单位）工程名称
中车集团兰州工程机械修理厂蓝星花园住宅小区 室外工程（一期）
分部（子分部）工程名称
室外工程
分项工程名称
排水、雨水、给水工程
施工单位
兰州市第一建筑工程公司第五分公司
项目经理
龚成涛
交底人
朱宗强
接受交底人数
人
作业班组
组
交底内容：
头，从管道上游现场确定水流，从上游向下游分段进行试验，上端试验完毕，往下段流水。
③、管井闭水试验
管道两端砖砌管堵养护3~4天，达到一定强度后（雨水、排水）向闭水段的检查井放水，水位应为上端管顶以上50cm为宜，同时检查管堵、管道、井身有无渗漏现象。闭水试验将水灌至规定的水位，开始记录对渗水量的测定时间不少于30min，根据井内水面下降位计算渗水量，渗水量不超过规定的允许渗水量即为合格。
（5）、管沟回填土
①、直埋给水管管顶覆土不小于1.3m，从管底基础至管顶以上0.7m范围内必须用人工回填。回填土用人工夯实法，不得填入有机物及大于5mm的砖石等硬块。
②、回填土分层夯实，每层回填厚度200~250mm，并分层检查密实度，并符合相关规定。
③、沟槽两侧同时回填，高差不超过30cm。检查井及沟槽应同时回填当不能同步时，应留台阶形成接搓。路面范围内的检查井周围采用石灰土、砂、砂砾等材料回填，其宽度不小于40cm。
（6）、检查井的砌筑
检查井用M5水泥砂浆砌240砖墙砌筑
检查井的溜槽，在井壁砌到管顶以下砌筑，砖石砌筑表面应用砂浆分层压实抹光，预留支管应随砌随安，雨排水管在井底先按后砌管与井壁衔接处应密实，不得漏水，并深入井内30mm。严格控制检查井的几何尺寸，在允许偏差之内，溜槽顺直、圆滑、爬梯按设计要求随砌随安，用砂浆塞实、安装牢固。砌圆井时随时掌握直径尺寸，收口时四面不超过30mm，三面收口的最大可进40~50mm，不得出现通缝。井外墙砖缝用砂浆塞实，井底用砼做成溜槽，井底、井壁用防水砂浆抹光。
交底人：

项目技术负责人：

项目经理：
接受交底负责人：
资料员签章： 甘肃省质量监督总站编制（版权所有 不准翻印）
技 术 交 底 记 录
单位（子单位）工程名称
兰通机器制造有限公司经适房住宅小区A地块1#、2#楼
分部（子分部）工程名称
室内工程
分项工程名称
安装工程
施工单位
甘肃建工承包有限公司
项目经理
王庆德
交底人
朱昌奋
接受交底人数
人
作业班组
组
交底内容：
一、交底项目
兰通机器制造有限公司经适房住宅小区A地块1#、2#楼厨房、卫生间风道安装技术交底。
二、施工准备及安装程序
1、运输及堆放:
①、装运过程中，以两点拖底搬运，管道两端要用方木垫起，方木距离两端面为300mm。
②、管道应按规格型号分别平行堆放，堆放高度不大于2.0m，管道与管道之间用小方木垫起，方木距离两端面300mm。
③、在搬运和安装时，应轻拿轻放，不得碰撞，敲击或在管道上行走及堆放其它物品。
2、安装前准备
①、排风道应在住宅楼主体结构完工，隔墙就位。楼板预留孔洞拆模开启之后，且在隔墙板安装，铺装楼地面、粉刷墙面及顶棚之前由下向上逐层安装。
②、安装排风道之前，对排风道标志尺寸及外观进行检查，并按照《住宅厨房排风道》JG/T3044-1998的要求核对型号及层号。
三、技术要求
1、安装排风道时，各层楼板留洞要符合设计尺寸，上下要垂直对中，否则应修整。

交底人：

项目技术负责人：

项目经理：
接受交底负责人：

技 术 交 底 记 录
单位（子单位）工程名称
兰通机器制造有限公司经适房住宅小区A地块1#、2#楼
分部（子分部）工程名称
室内工程
分项工程名称
安装工程
施工单位
甘肃建工承包有限公司
项目经理
王庆德
交底人
朱昌奋
接受交底人数
人
作业班组
组
交底内容：

2、首层安装时，必须用1:2水泥砂浆找平，中高层应做承托处理。
3、排风道安装完成后，应按照设计要求对11型排风道安装导流式止回排气阀。
4、排风道在安装过程中，为防止杂物掉入管道内，管道口应采取遮盖措施。
5、一层烟道留清理口。(铝板封口)
6、安装时，绝对不能颠倒装置。
7、两管道端面接缝处必须用密封材料严格密封、防止漏气。
8、风帽应高出女儿墙300，平层面时H≥600.
9、管道安装完工后，接缝处及时用细石混凝土填堵密实，达到终凝时继续上接安装，并做好防水处理。细石混凝土标号不小于C20级。

交底人：

项目技术负责人：

项目经理：
接受交底负责人：

技 术 交 底 记 录
单位（子单位）工程名称
兰通机器制造有限公司经适房住宅小区A地块1#、2#楼
分部（子分部）工程名称
室内工程
分项工程名称
安装工程
施工单位
甘肃建工工程承包有限公司
项目经理
王庆德
交底人
朱昌奋
接受交底人数
人
作业班组
组
交底内容：
一、交底项目:
兰州通用机器制造有限公司经济适用房住宅小区A地块1#、2#楼水暖安装技术交底。
二、施工准备
1、施工班组成员应认真熟悉图纸及图纸会审记录，了解分部工程所包含的几个分项工程，并针对分项工程学习其施工规范要求及安装技术要求，要求施工人员掌握施工工艺流程。
2、了解各分项工程所使用的材料规格、型号及所需机械用具。
三、技术要求
1、室内给排水系统安装，本工程给水管、压力流排水管采用内涂塑（PE）镀锌镍合金焊接钢管，螺纹连接；埋地排水管道采用机制柔性排水铸铁管法兰承插连接。手摇泵，装配式给水箱平时备料、预埋管道与支架战时安装。
2、水表后支管采用耐热聚乙烯PE-RT管，内径热熔连接，垫层内不能有接头，其余部分采用外镀锌镍内涂PE钢管，管径≤70采用丝扣连接，管径＞70采用沟槽式卡箍连接，受压技术数据按图纸设计说明选用。塑料给水管道与水加热器连接时应设有不小于400的金属管道作过渡。
3、自动喷水管道给水管道应采用内外热镀锌管道，管径＞100DN的采用卡箍连接，其余采用丝接，材料受压按图纸设计选用。活接处用法兰连接。变径处用丝接时，用变径接头，不能补芯。变径＞50时，采用大小头。
交底人：

项目技术负责人：

项目经理：
接受交底负责人：

技 术 交 底 记 录
单位（子单位）工程名称
兰通机器制造有限公司经适房住宅小区A地块1#、2#楼
分部（子分部）工程名称
室内工程
分项工程名称
安装工程
施工单位
甘肃建工工程承包有限公司
项目经理
王庆德
交底人
朱昌奋
接受交底人数
人
作业班组
组
交底内容：
4、排水管道采用机制柔性抗震铸铁管，内套橡胶圈，外用不锈钢沟槽式卡箍连接，通气立管与排水立管之间以上品H管连通。底层采用法兰承插连结，橡胶圈密封。雨水管采用高密度聚乙烯（HDPE）排水管，热熔连接，潜污泵排水管采用内涂塑PE钢管、沟槽式卡箍连接。
四、阀门及附件选用按图纸设计说明选用。
五、管道及附件安装要求:
1、所有管道安装均应竖直，平管按图纸及设计要求找坡。
2、地漏应采用无水封地漏，下设S弯，地漏表面应低于该处地面5-10mm，本工程地漏表面标高为±0.000（一层）。
3、所有水暖安装均应符合《建筑给排水设计规范》（GB50015-2003）2009年版的相关要求。
交底人：

项目技术负责人：

项目经理：
接受交底负责人：

涂料工安全技术交底
单位（子单位）工程名称
兰通机器制造有限公司经适房住宅小区A地块1#、2#楼
分部（子分部）工程名称
室内工程
分项工程名称
装饰、装修工程
施工单位
甘肃建工工程承包有限公司
项目经理
王庆德
交底人

接受交底人数
人
作业班组
组
交底内容：
1、进入施工现场必须戴好安全帽，架上施工时必须系好安全带。不得穿拖鞋、高跟鞋易滑鞋等在现场施工。
2、现场禁止酗酒，酗酒后禁止进入施工现场。
3、脚手架必须搭设牢固、稳定，脚手板要搁置平稳。
4、脚手架上操作时，必须谨慎小心，不得玩耍、谈笑。
5、切砖的人员要佩戴口罩及风镜。
6、切割机的电线要随时检查，不得有破损，发现破损立即更换或包裹好，电源线从活动配电箱中引出架空行走，不得乱拉乱接。
7、在楼层中施工时，不准向窗外抛掷任何东西，同时禁止将头伸到窗外。
8、注意成品保护，尤其是搬挪马凳、脚手架时，不得碰撞墙及门、窗、洞口阳角。批好腻子的墙面不得污染。
9、注意文明施工。
交底人：

项目技术负责人：

项目经理：
接受交底负责人：

技 术 交 底 记 录
单位（子单位）工程名称
甘肃省第一建筑机械制造厂1#住宅楼
分部（子分部）工程名称
主体结构分部（混凝土结构子分部）
分项工程名称
混凝土工程
施工单位
甘肃华英建筑安装工程公司省建一机厂住宅楼项目部
项目经理

交底人
徐文龙
接受交底人数
人
作业班组
组
交底内容：
一、材料要求
混凝土强度详见图纸，商品砼有兰州宏建商砼公司生产，并提供泵送服务。混凝土的配合比、原材料试验等资料提前报送监理公司。
二、主要机具设备
商品砼公司提供汽车泵、砼运输车根据砼数量具体确定，现场准备振动棒4根，插入式振动器2台、平板振动器1台，平锹，铝合金尺，拉毛用塑料扫把，铁锹和抹子等。
三、作业条件
（1）须浇筑混凝土的层段或部位的模版、钢筋、预埋件及管线等全部安装完毕，经检查符合设计要求，并办完隐、预检手续，监理公司一签发砼浇筑令。
（2）商品砼已落实，泵送准备工作已完成。
（3）坍落度筒、试模已准备。
（4）根据施工方案对操作班组已进行全面施工技术交底。
（5）砼浇筑所用电源、水源已架设到位，配电设备备齐，设置完照明设施，并已检查符合施工需求。
（6）施工过程中防雨措施已安排妥当，临时照明设备已就绪。
（7）筏板内的木屑、泥土、垃圾已清理干净。
四、浇筑方法：筏板整体分段分层浇筑。
五、施工操作工艺
交底人：

项目技术负责人：

项目经理：
接受交底负责人：
技 术 交 底 记 录
单位（子单位）工程名称
甘肃省第一建筑机械制造厂1#住宅楼
分部（子分部）工程名称
主体
分项工程名称
混凝土工程
施工单位
甘肃华英建筑安装工程公司省建一机厂住宅楼项目部
项目经理

交底人
徐文龙
接受交底人数
人
作业班组
组
交底内容：
工艺流程：混凝土运输→梁、板砼浇筑与振捣→养护
施工方法：汽车泵布置具体根据施工现场实际情况决定，先浇电梯井、集水井基坑，再浇梁、板。
1、混凝土运输：
（1）由商砼公司用搅拌运输车运输，混凝土运到施工现场后由质检员、施工员检查砼是否有离析、初凝现象（否则必须在浇筑前进行二次拌合），并由试验员进行坍落度测试，符合要求方可开始泵送。现场管理人员应严格监督，严禁司机随意往砼中加水。
（2）泵送砼时必须保证砼泵连续工作，如果发生故障，停歇时间超过45分钟或砼出现离析现象，应立即用压力水或其它方法冲洗管内残留的砼。
2、砼浇筑与振捣：
（1）浇筑砼前应先用水湿润基坑防水保护层，但不得有积水，特别注意后浇带侧壁的湿润和清理。
（2）浇筑砼时应连续进行，浇筑层高度应根据结构特点、钢筋疏密决定，一般为振捣器作用部分长度的1.25倍，最大不超过50cm。
（3）使用插入式振动器应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀振实。移动间距不大于振捣作用半径的1.5倍（一般为30-40cm）.
（4）如必须间歇，期间间歇时间尽量缩短，并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。间歇的最长时间应按所用水泥品种、气温及混凝土凝结条件确定，一般不超过2小时。
（5）浇筑混凝土时应经常观察模版、钢筋、预留孔洞、预埋件和插筋等有无移动、变形或堵塞情况，
交底人：

项目技术负责人：

项目经理：
接受交底负责人：
技 术 交 底 记 录
单位（子单位）工程名称
甘肃省第一建筑机械制造厂1#住宅楼
分部（子分部）工程名称
主体
分项工程名称
混凝土工程
施工单位
甘肃华英建筑安装工程公司省建一机厂住宅楼项目部
项目经理

交底人
徐文龙
接受交底人数
人
作业班组
组
交底内容：
发现问题应立即报现场管理人员处理，应在已浇筑的混凝土凝结前休整完好并浇好次层。
（6）振捣棒移动间距应小于50cm，每一振点的延续时间以表面呈现浮浆为度，为使上下层混凝土结合成整体，振动器应插入下层混凝土正负5cm，振捣时注意钢筋密集及洞口部位，为防止出现漏振。搭洞口的洞底模版应开口，并在洞口两侧下料、振捣。
（7）木工值班人员应随时观察支撑系统及模板情况，发现异常及时通知现场管理人员，暂停混凝土浇筑，采取加固等处理，处理后方可继续混凝土浇筑。
（8）浇筑过程中，钢筋班值班人员应随时将伸出的搭接钢筋整理到位，随时观察柱插筋、剪力墙插筋是否偏移，发现问题及时整改。
（9）浇筑有预埋管道时，常会出现蜂窝现象，为此在浇筑时注意粗细骨料颗粒不宜太大，稠度要适宜，先振捣管道的两侧和底部，待有浆冒出时在浇筑上层混凝土。
（10）浇捣时，浇筑与振捣必须紧密配合，第一层下料慢些，待充分振实后再下二层料，用“赶浆法”保持水泥浆包裹石子向前推进，每层均匀振实后再下料。
（11）根据测设在柱钢筋上的1.0m线标高拉线控制标高，保证板平面内每一个部位都有标高控制。振捣完毕后用长木抹初步抹平，然后在初凝前进行二次抹平，要求表面按一定规则的方向用扫把拉毛，并根据扫把宽与铝合金尺宽度间隔分部，达到表面平整，无裂缝效果。施工缝处或有预埋件及插筋处用木抹子抹平。
交底人：

项目技术负责人：

项目经理：
接受交底负责人：
技 术 交 底 记 录
单位（子单位）工程名称
甘肃省第一建筑机械制造厂1#住宅楼
分部（子分部）工程名称
主体
分项工程名称
混凝土工程
施工单位
甘肃华英建筑安装工程公司省建一机厂住宅楼项目部
项目经理

交底人
徐文龙
接受交底人数
人
作业班组
组
交底内容：
（12）施工缝留置：本工程不留施工缝，一次全部浇完。
（13）施工缝处须待已浇筑混凝土的抗压强度不小于1.2Mpa时，才允许继续浇筑，在继续浇筑前，施工缝混凝土表面应凿毛，剔除浮动石子，并用水冲洗干净后，先浇一层水泥浆，然后继续浇筑混凝土，应细致操作振实。
（14）养护：混凝土浇筑完毕后，应在12h内加以覆盖和浇水，浇水次数应能保持混凝土有足够的湿润状态。
五、成品保护措施：
1、要保证钢筋的位置准确，不得碰动预埋件和插筋，具体可采用在施工位置点焊箍筋，墙柱定位钢筋等措施。
2、已浇筑的板表面混凝土要加以保护，必须在混凝土强度达到1.2Mpa以后，方可作业。
3、控制好汽车泵出料管头，避免碰撞电梯井模板及墙、柱插筋。
4、保护好穿墙管、电线管及预埋件等。
六、质量控制
1、主控项目：结构砼的强度必须符合设计要求，试块留置符合规范要求，现浇结构的外观质量不应有严重缺陷。
交底人：

项目技术负责人：

项目经理：
接受交底负责人：

技 术 交 底 记 录
单位（子单位）工程名称
甘肃省第一建筑机械制造厂1#住宅楼
分部（子分部）工程名称
主体
分项工程名称
混凝土工程
施工单位
甘肃华英建筑安装工程公司省建一机厂住宅楼项目部
项目经理

交底人
徐文龙
接受交底人数
人
作业班组
组
交底内容：
2、一般项目：不宜有漏筋、蜂窝、孔洞、夹渣、疏松、裂缝、外形缺陷等一般缺陷发生。
3、现浇结构允许偏差：
轴线位置：墙、柱8mm,剪力墙5mm；
标高：层高±10mm；
截面尺寸：+8mm,-5mm；
表面平整度：8mm;
预埋设施中心线位置、预埋件：10mm；
预埋螺栓5mm,预埋管5mm,预留洞中心线位置：15mm.
4、在设施过程中及浇筑后管理人员应及时检查、复核，特别是钢筋位移情况，板面标高，板厚及板面平整度。
七、环境安全措施
1、砼振捣操作人员应穿胶鞋、戴绝缘手套，并安排轮班交替操作。
2、浇筑砼时，避免砼随意飞溅，特别注意后浇带附近混凝土的控制。
3、商砼车的混凝土滴贱到道路及施工现场时，应及时派人清扫干净。
4、夜间照明应有充足的照明。
5、汽车泵浇捣混凝土时，泵车外伸支腿底部应设木板或钢板支垫。保证平稳。
6、泵送混凝土作业时，软管末端出口应与浇筑面积保持一定的距离，防止埋入砼内，造成管内瞬时压力增高，引起爆管伤人。

交底人：

项目技术负责人：

项目经理：

接受交底负责人：
技 术 交 底 记 录
单位（子单位）工程名称
甘肃省第一建筑机械制造厂1#住宅楼
分部（子分部）工程名称
基础分部
分项工程名称
钢筋工程
施工单位
甘肃华英建筑安装工程公司省建一机厂住宅楼项目部
项目经理

交底人
徐文龙
接受交底人数
人
作业班组
组
交底内容：
一、施工准备
（一）作业条件
1、钢筋进场后先检查是否有合格证，出厂检测报告和进场复验报告，并按施工平面图中规定的位置，按规格、使用部位、编号分别加垫木堆放；进场钢筋必须按规范进行复试，同时对闪光对焊、电渣压力焊、直螺纹套筒等接头取样留试件，复试合格后方可用于本工程上。
2、钢筋绑扎前，应检查有无锈蚀，除锈后再拉直绑扎部位。
3、熟悉图纸，按设计要求检查已加工好的钢筋规格、形状、数量是否正确。
4、做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。
5、根据弹好的外皮尺寸线，检查预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理，绑扎前先整理调直伸出搭接筋，并将浮绣、水泥砂浆等污垢清理干净。
6、根据标高检查伸出搭接筋处的混凝土表面标高是否符合图纸要求，砼施工缝处要剔凿到露石子并清理干净。
7、按要求搭好脚手架。
8、根据设计图纸及工艺标准要求，向班组进行技术交底。
（二）材料要求
1、钢筋原材：应有供应单位或加工单位资格证书，钢筋出厂证明，按规定做力学性能复试和见证取样试验。
2、成型钢筋必须符合配料单的规格、型号、尺寸、形状、数量，并应进行标识。
3、铁丝：可采用20-22#铁丝（火烧丝）或镀锌铁丝切断长度要满足使用要求。
交底人：

项目技术负责人：

项目经理：

接受交底负责人：
技 术 交 底 记 录
单位（子单位）工程名称
甘肃省第一建筑机械制造厂1#住宅楼
分部（子分部）工程名称
基础分部
分项工程名称
钢筋工程
施工单位
甘肃华英建筑安装工程公司省建一机厂住宅楼项目部
项目经理

交底人
徐文龙
接受交底人数
人
作业班组
组
交底内容：
4、垫块：墙柱采用塑料块，梁板采用花岗岩垫块，厚度同保护层。
（三）施工人员及施工机具
1、施工员、质检员、安全员、钢筋工。
2、钢筋钩子、撬棍、扳子、绑扎架、钢丝刷、力矩扳手及普通扳手、焊接电源、控制箱、操作箱、焊接机头、粉笔、尺子等。
二、质量要求
质量要求应符合《施工质量验收企业标准》（QJ/ＤＹＳＪ０５０６.２０４-２００３）
三、施工工艺
划位置线→绑主筋→绑分布筋→绑踏步筋。
四、操作工艺
　（一）筏板钢筋绑扎
１、绑扎前，先对垫层面上的杂物进行清理；
２、对直径＞２０ｍｍ的感觉宜采用机械连接或焊接的接头连接，钢筋接头采用机械连接时，连接两头钢筋须同时套进套筒，套筒丝口不允许外留，接头等级为Ａ级。
３、钢筋焊接和机械连接的区段的长度为３５ｄ，且不小于５００ｍｍ。
４、马凳筋按１Ｍ×１Ｍ布置，钢筋规格同筏板钢筋，直接焊在底筋上；
５、保护层采用细石砼垫块，间距１Ｍ×１Ｍ，垫块厚度同保护层厚度。
６、钢筋锚固长度必须执行设计结构说明图。
７、钢筋接头：筏板钢筋采用机械连接，其他钢筋可采用电渣压力焊、闪光对焊，对面焊。
交底人：

项目技术负责人：

项目经理：

接受交底负责人：
技 术 交 底 记 录
单位（子单位）工程名称
甘肃省第一建筑机械制造厂1#住宅楼
分部（子分部）工程名称
基础分部
分项工程名称
钢筋工程
施工单位
甘肃华英建筑安装工程公司省建一机厂住宅楼项目部
项目经理

交底人
徐文龙
接受交底人数
人
作业班组
组
交底内容：
８、梁的受拉钢筋接头位置不能在箍筋范围内，应在跨中区、受压钢筋接头应在支座处，接头位置应相互错开，在受力钢筋３５ｄ区段内，有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率，在受拉区不得超过２５％，受压区不得超过５０％。
９、绑扎接头及接头面积，搭接长度按结构总说明施工。
（二）柱（暗住）钢筋绑扎
　１、套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量。
　２、柱竖向筋采用电渣压力焊，按规范要求同一断面５０％接头位置，每一步接头距楼板面大于５００ｍｍ，且大于Ｈ／６，不在箍筋加密区。
　３、画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。
　４、柱箍筋绑扎：
　（１）按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。
　（２）箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。
　（３）箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。
　（４）柱箍筋端头应弯成１３５°，平直部分长度不少于１０ｄ。
　（５）柱上下两端箍筋应加密。
　（６）柱筋保护层用塑料卡卡在外竖筋上，以保证主筋保护层厚度准确。
　（７）竖向钢筋采用搭接接头时，搭接范围内的箍筋或拉结筋间距＜５ｄ且≤１００；同一截面的接头数不得超过总根数的５０％。
交底人：

项目技术负责人：

项目经理：

接受交底负责人：
技 术 交 底 记 录
单位（子单位）工程名称
甘肃省第一建筑机械制造厂1#住宅楼
分部（子分部）工程名称
基础分部
分项工程名称
钢筋工程
施工单位
甘肃华英建筑安装工程公司省建一机厂住宅楼项目部
项目经理

交底人
徐文龙
接受交底人数
人
作业班组
组
交底内容：
（三）剪力墙钢筋绑扎
　１、剪力墙洞口周围加强参照结构总说明。
　２、现场钢筋的绑扎：先立２-４根竖筋，并画好横筋分档标志，然后与下部及齐胸处绑两根横筋固定，并在横筋上画好分段标志，然后绑其余竖筋，再后绑其余横筋，钢筋绑完后，各种操作人员不准任意蹬踏钢筋。
　３、在两层钢筋之间要绑扎拉结筋和支撑筋，拉结筋为直径、间距详见图纸。
　４、模板合模后，对伸出的墙体钢筋进行修整，用水平向“梯形架”固定，以保证浇筑混凝土时钢筋的准确位置，浇筑混凝土时指定专人看管钢筋。
　（四）梁钢筋绑扎
　１、在梁侧模板上画出箍筋间距，摆放箍筋。
　２、框架梁上部纵向钢筋应贯穿之间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合要求。
　３、箍筋在叠合处的弯钩，在梁中应交错布置，箍筋弯钩采用１３５°，平直部分长度为１０ｄ。
　４、梁端第一个箍筋应设置在距离柱节点边缘处５０ｍｍ处。
　５、梁柱节点处，由于梁筋穿在柱筋内侧导致梁筋保护层加大，应采用渐变箍筋，渐变长度为６００ｍｍ。
　６、在主次梁受力筋下均垫花岗岩垫块，保证保护层的厚度。
　７、梁箍筋为多肢复合箍时，应采用大箍套小箍的形式。
（五）楼板钢筋绑扎
交底人：

项目技术负责人：

项目经理：

接受交底负责人：
技 术 交 底 记 录
单位（子单位）工程名称
甘肃省第一建筑机械制造厂1#住宅楼
分部（子分部）工程名称
基础分部
分项工程名称
钢筋工程
施工单位
甘肃华英建筑安装工程公司省建一机厂住宅楼项目部
项目经理

交底人
徐文龙
接受交底人数
人
作业班组
组
交底内容：
１、清理模板上的杂物，用墨斗在模板上弹好主筋分部间距线。
　２、按划好的间距，先摆放受力主筋，预埋件、电线管、预留孔等及时配合安装。
3、在现浇板中有板带梁时，应先绑板带梁钢筋，再摆放板钢筋，绑扎板筋时一般用顺扣或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎。
4、在钢筋的下面垫好花岗岩垫块，间距1.0m,其厚度等于保护层的厚度。
5、双层钢筋的楼板，用马凳控制面筋的保护层。
6、板底筋锚入支座（梁或墙）内5d且伸入支座中心线不小于150，边板面筋伸入梁或墙外边且弯直钩15d.
7、地下室人防部分顶板、底梁采用双层双向配筋时，设置间距500呈梅花状排列的拉结筋。
8、板面高低差处板面钢筋锚固见结构总说明。
9、山墙、楼梯间、电梯井等钢筋混凝土墙，其边楼板上部钢筋锚入墙内1a。
10、楼板预埋管上五面筋时，应沿长方向加设8@200宽400的网片筋。
11、当板底与梁底平时，板的下部钢筋伸入梁内，须置于梁下部纵筋之上。
12、全部双向板底筋，短向筋放在底层，长向筋放在底向筋上。
（六）楼梯钢筋绑扎
1、在楼梯底板上划主筋和分布筋的位置线。
2、根据设计图纸中主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均应绑扎。
3、板筋绑完，待踏步板支好后，在绑扎踏步筋。
五、成品保护
交底人：

项目技术负责人：

项目经理：

接受交底负责人：
技 术 交 底 记 录
单位（子单位）工程名称
甘肃省第一建筑机械制造厂1#住宅楼
分部（子分部）工程名称
基础分部
分项工程名称
钢筋工程
施工单位
甘肃华英建筑安装工程公司省建一机厂住宅楼项目部
项目经理

交底人
徐文龙
接受交底人数
人
作业班组
组
交底内容：
1、楼板的弯起钢筋、负弯矩钢筋绑好后，不准在上面踩踏行走。
2、绑扎钢筋时，禁止碰动预埋件及洞口模板。
3、模板内面涂刷隔离剂时不要污染钢筋。
4、安装电线管，暖卫管线或其它设施时，不得任意切断和移动钢筋。
六、应注意质量问题
1、浇筑混凝土前检查钢筋位置是否准确，振捣混凝土时防止碰动钢筋，浇筑混凝土后立即修整甩筋的位置，防止柱筋、墙筋位移。
2、梁箍筋骨架尺寸，配置箍筋时应按内皮尺寸计算。
3、梁柱核心区箍筋加密，熟悉图纸按要求施工。
4、箍筋末端应弯成135°，平直部分长度为10d。
5、板的弯起钢筋和负弯矩钢筋位置应准确，施工时不应踩踏。
6、绑竖向受力筋时要校正，搭接部位绑3个扣，绑扣不能用同一方向的顺扣，层高超过3m时，搭架绑扎。
7、在钢筋配料加工时要注意，端头有对焊接头时，要避开搭接范围。
8、预埋件要用火烧丝绑扎牢固，或电焊在箍筋上。
9、保证预埋电线管的位置，电线管与钢筋冲突时，将竖直钢筋沿墙面左右弯曲，横向钢筋上下弯曲，严禁任意切断钢筋。
10、节点部位须特别注意，锚固长度和加强筋应符合设计要求。
交底人：

项目技术负责人：

项目经理：

接受交底负责人：
技 术 交 底 记 录
单位（子单位）工程名称
甘肃省第一建筑机械制造厂1#住宅楼
分部（子分部）工程名称
基础分部
分项工程名称
钢筋工程
施工单位
甘肃华英建筑安装工程公司省建一机厂住宅楼项目部
项目经理

交底人
徐文龙
接受交底人数
人
作业班组
组
交底内容：
11、本工程剪力墙底部加强范围为：地下负一层至三层，施工时按要求对剪力墙加强约束处理。
12、剪力墙在地下室与人防墙或挡土墙重合处，剪力墙的截面、配筋按照人防墙或挡土墙设置，暗柱配筋不变。
13、钢筋在绑扎完后，班组自行进行检查验收，自检验收合格后报项目部验收，验收通过后，再会同监理进行验收，验收合格后方可合模、浇筑混凝土。

本工程中地下室混凝土结构临水面环境类别：

环境类别

板墙
梁
柱
≤C20
C25-C45
≥C50
≤C20
C25-C45
≥C50
≤C20
C25-C45
≥C50
一类环境
20
15
15
30
20
25
30
20
30
二类
环境

—
20
20
—
25
30
—
25
30

—
25
30
—
35
35
—
35
35
三类环境
—
50
50
—
50
50
—
50
50

为确保本工程结构中所有钢筋位置的准确性，
