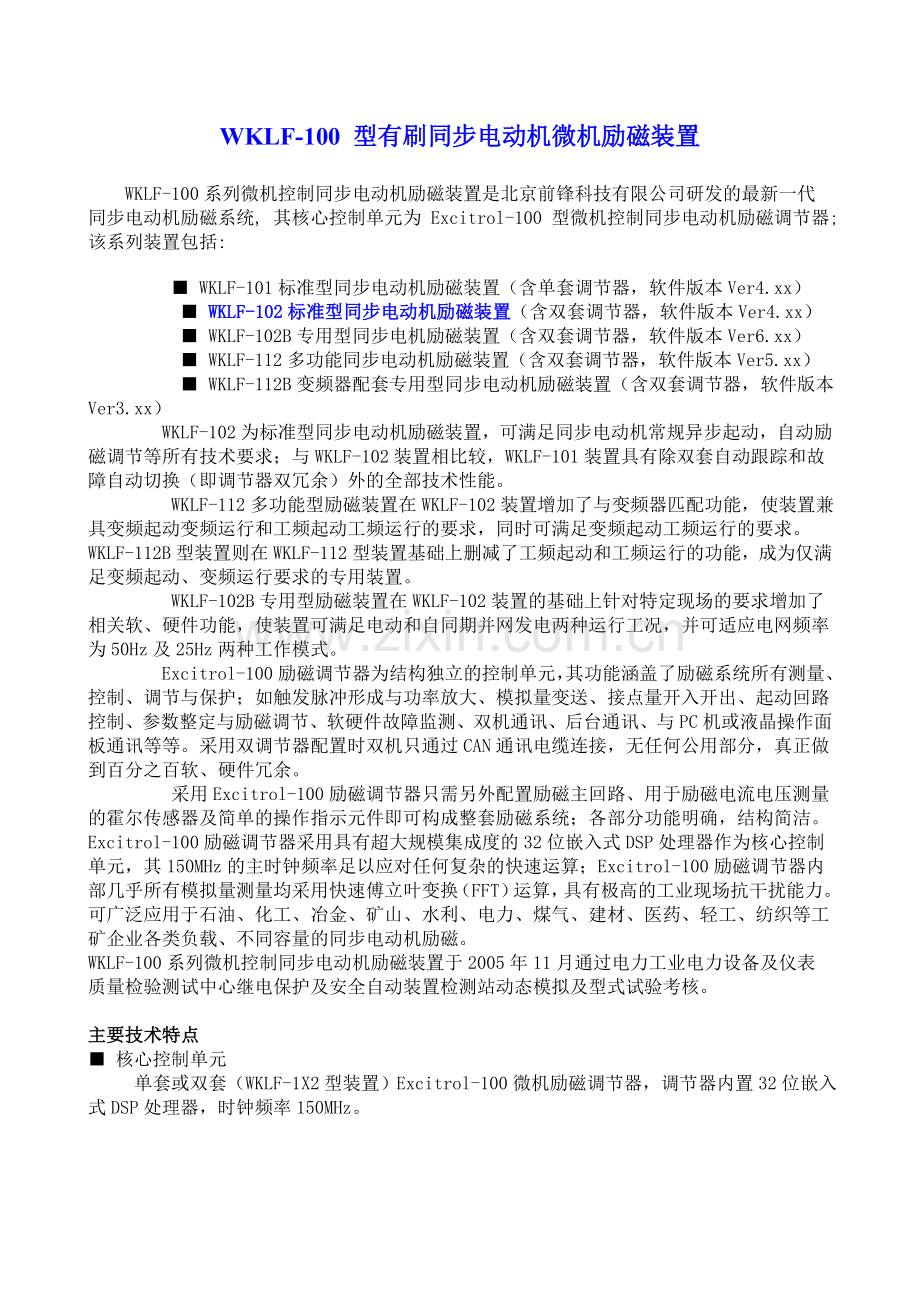

WKLF-100 型有刷同步电动机微机励磁装置
WKLF-100系列微机控制同步电动机励磁装置是北京前锋科技有限公司研发的最新一代同步电动机励磁系统, 其核心控制单元为 Excitrol-100 型微机控制同步电动机励磁调节器; 该系列装置包括:
     ■ WKLF-101标准型同步电动机励磁装置（含单套调节器，软件版本Ver4.xx）
     ■ WKLF-102标准型同步电动机励磁装置（含双套调节器，软件版本Ver4.xx）
     ■ WKLF-102B专用型同步电机励磁装置（含双套调节器，软件版本Ver6.xx）
     ■ WKLF-112多功能同步电动机励磁装置（含双套调节器，软件版本Ver5.xx）
     ■ WKLF-112B变频器配套专用型同步电动机励磁装置（含双套调节器，软件版本Ver3.xx）
     WKLF-102为标准型同步电动机励磁装置，可满足同步电动机常规异步起动，自动励磁调节等所有技术要求；与WKLF-102装置相比较，WKLF-101装置具有除双套自动跟踪和故障自动切换（即调节器双冗余）外的全部技术性能。
     WKLF-112多功能型励磁装置在WKLF-102装置增加了与变频器匹配功能，使装置兼具变频起动变频运行和工频起动工频运行的要求，同时可满足变频起动工频运行的要求。WKLF-112B型装置则在WKLF-112型装置基础上删减了工频起动和工频运行的功能，成为仅满足变频起动、变频运行要求的专用装置。
     WKLF-102B专用型励磁装置在WKLF-102装置的基础上针对特定现场的要求增加了相关软、硬件功能，使装置可满足电动和自同期并网发电两种运行工况，并可适应电网频率为50Hz及25Hz两种工作模式。
     Excitrol-100励磁调节器为结构独立的控制单元，其功能涵盖了励磁系统所有测量、控制、调节与保护；如触发脉冲形成与功率放大、模拟量变送、接点量开入开出、起动回路控制、参数整定与励磁调节、软硬件故障监测、双机通讯、后台通讯、与PC机或液晶操作面板通讯等等。采用双调节器配置时双机只通过CAN通讯电缆连接，无任何公用部分，真正做到百分之百软、硬件冗余。
     采用Excitrol-100励磁调节器只需另外配置励磁主回路、用于励磁电流电压测量的霍尔传感器及简单的操作指示元件即可构成整套励磁系统；各部分功能明确，结构简洁。
Excitrol-100励磁调节器采用具有超大规模集成度的32位嵌入式DSP处理器作为核心控制单元，其150MHz的主时钟频率足以应对任何复杂的快速运算；Excitrol-100励磁调节器内部几乎所有模拟量测量均采用快速傅立叶变换（FFT）运算，具有极高的工业现场抗干扰能力。可广泛应用于石油、化工、冶金、矿山、水利、电力、煤气、建材、医药、轻工、纺织等工矿企业各类负载、不同容量的同步电动机励磁。
WKLF-100系列微机控制同步电动机励磁装置于2005年11月通过电力工业电力设备及仪表质量检验测试中心继电保护及安全自动装置检测站动态模拟及型式试验考核。

主要技术特点
■ 核心控制单元
   单套或双套（WKLF-1X2型装置）Excitrol-100微机励磁调节器，调节器内置32位嵌入式DSP处理器，时钟频率150MHz。

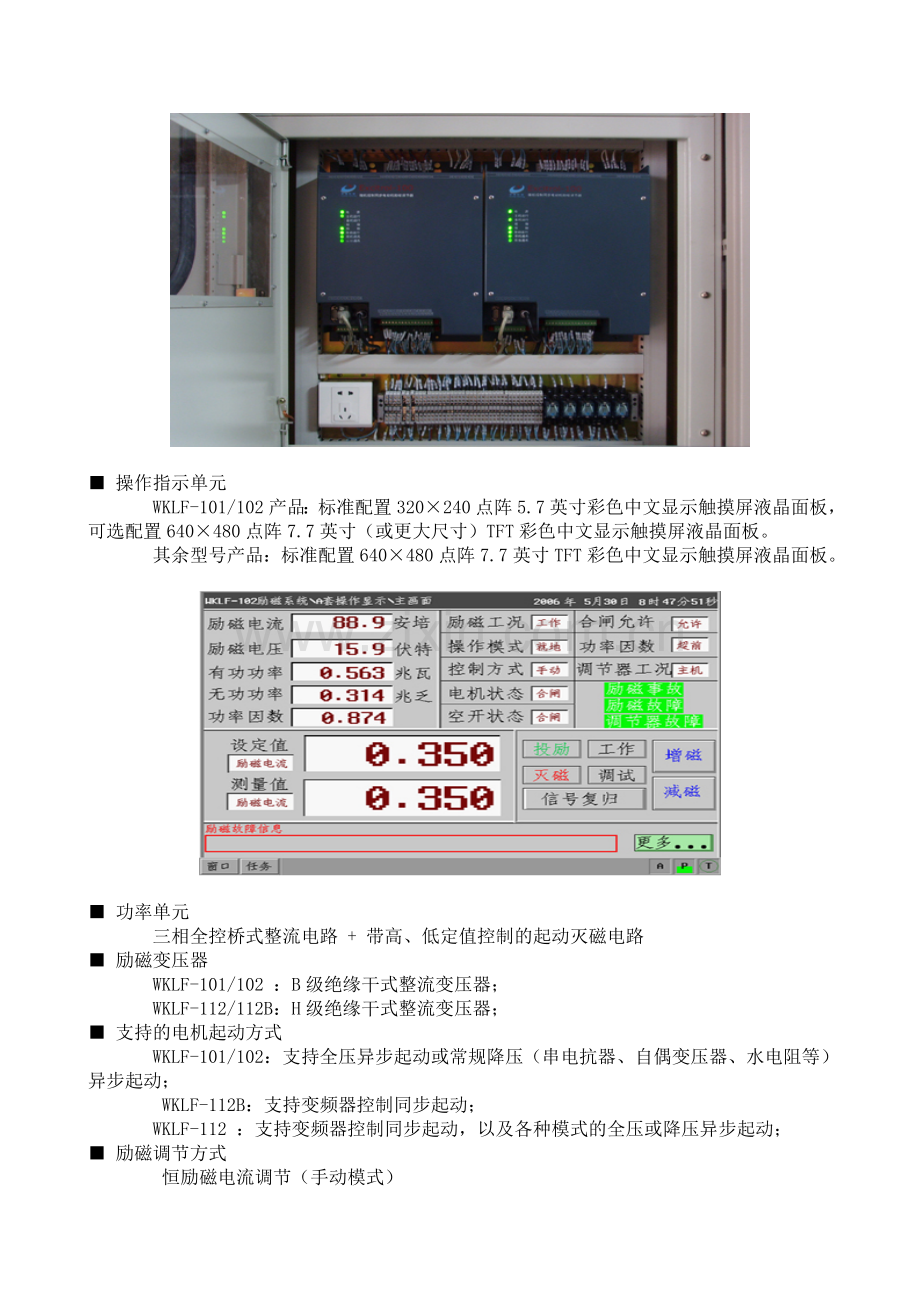

■ 操作指示单元
    WKLF-101/102产品：标准配置320×240点阵5.7英寸彩色中文显示触摸屏液晶面板，可选配置640×480点阵7.7英寸（或更大尺寸）TFT彩色中文显示触摸屏液晶面板。
    其余型号产品：标准配置640×480点阵7.7英寸TFT彩色中文显示触摸屏液晶面板。

■ 功率单元
    三相全控桥式整流电路 + 带高、低定值控制的起动灭磁电路
■ 励磁变压器
    WKLF-101/102 ：B级绝缘干式整流变压器；
    WKLF-112/112B：H级绝缘干式整流变压器；
■ 支持的电机起动方式
    WKLF-101/102：支持全压异步起动或常规降压（串电抗器、自偶变压器、水电阻等）异步起动；
    WKLF-112B：支持变频器控制同步起动；
    WKLF-112 ：支持变频器控制同步起动，以及各种模式的全压或降压异步起动；
■ 励磁调节方式
    恒励磁电流调节（手动模式）
    恒功率因数或恒无功功率调节（自动模式）
    变频器控制跟踪（自动模式，112型）
    手动和自动及不同自动模式之间可相互切换（变频器控制跟踪模式除外），切换无抖动。
■ 双调节器冗余（1X2型）
    双套调节器配置时，两套励磁控制调节系统完全独立，具有100%的软、硬件冗余。
    双套调节器分主、备机并列运行，备机自动跟踪主机运行状态；设有双机切换优先级控制，主机调节器故障等级恶劣于备用调节器时自动切换至备用调节器；且切换无抖动。
■ 励磁限制与保护
    反时限强励限制 + 最小励磁限制
    P-Q限制
    电机起动时间越限保护
    失步保护及不减载自动再整步（101/102型）
    励磁限制、调节失效保护
    全面的软、硬件检测保护等
■ 励磁操作形式
    就地的按钮操作；
    就地的触摸屏面板操作；
    就地的计算机通讯（运行Excitrol_Soft软件包）操作；
    后台计算机通过RS485通讯操作（MODBUS-RTU）；
    通过公用电话线网络与远程计算机连接实现远程操作（远程技术支持）。
■ 励磁运行管理
    配置参数清单、事件记录信息及录波图可上传至计算机并保存为文件存档
■ 励磁故障或事故分析
    事件记录器：分辨率5mS，准确记录对装置每一次远方或就地操作、装置的瞬时或永久故障信息、输入输出接点量及内部状态变位等信息，可记录最新发生的1500多条事件信息，掉电不丢失。
    内置录波器：最大录波分辩率为每周期（每20毫秒）128点，最大录波时长为76秒，在录波时长内可任意配置录波追忆时间。

■ 简化现场调试
    同步信号取自励磁变压器二次侧，在不附加相移的前提下保证触发脉冲与励磁电源同步，对励磁变压器的连接组别不作任何要求。
功率参数测量的在线选线功能：可同时显示PT、CT所有接线组合测得的功率参数值，根据电机运行工况轻松地选择正确的接线组合并永久保存至调节器，无须调换PT、CT物理接线位置。

主要技术性能参数
■ 模拟量测量范围及精度
    模拟量测量为每周期（每20毫秒）128点高速交流直接采样测量，A/D 转换分辨率为2-12。
    励磁电流：0∽不小于1.5倍额定励磁电流，精度不低于±0.5%；
    励磁电压：0∽不小于1.2倍励磁变压器二次额定电压峰值,精度不低于±1%；
    定子电压：取自PT二次侧三相线电压，0 ∽ 125V，精度不低于±0.5%；
    定子电流：取自CT二次侧单相相电流，设有5A和1A两个输入通道
                   对于5A通道，测量范围 0 ∽ 30A，精度不低于±1%；
                   对于1A通道，测量范围 0 ∽ 6A， 精度不低于±1%；
    频率测量：45Hz ∽ 55Hz  精度不低于±0.05Hz；
    功率参数测量：四象限功率参数测量，功率因数测量范围
                         -0∽-0.5∽1.0∽+0.5∽+0, 精度不低于±2%；
    同步信号（励磁变压器二次侧线电压）输入范围：AC30V ∽ 350V；
    4-20mA通道输入电流范围: 4 ∽ 25mA；
    所有模拟量测量在环境温度从-10℃ ∽ 55℃变化时波动不超过 ±1%

■ 开入开出接点量容量
    开入：15路光电隔离开入
    开出：11路继电器开出

■ 励磁调节参数
    可控硅触发导前角α分辨率 2-16
    控制调节速度：300次/s

■ 励磁电流调节器性能指标
    • 给定值调整范围以及调整速率均可按用户习惯整定，默认值为：
           给定值上限：120%
           给定值下限：35%
           给定值调整速率：10%/s
    • 励磁电源波动不大于±20%时，励磁电流输出波动不大于±0.5%；
    • 励磁绕组直流电阻波动不大于10%时，励磁电流输出波动不大于±0.5%；

■ 功率因数调节器性能指标
    • 给定值调整范围以及调整速率均可按用户习惯整定，默认值为：
            给定值上限：0.80
            给定值下限：-0.95
            给定值调整速率：10%/S
    • 在功率因数调节器的上、下无功功率限定范围内，额定功率因数条件下，有功功率波动额定值的±50%时，功率因数波动不大于±0.5%；

■ 无功功率调节器性能指标
    • 给定值调整范围以及调整速率均可按用户习惯整定，默认值为：
            给定值上限：120%
            给定值下限：0%
            给定值调整速率：5%/s
    • 额定无功功率条件下，有功功率波动额定值的±50%时，或定子电压波动±10%时，无功功率波动不大于±0.5%；

■ 装置的辅助电源
    交、直流双路电源并联供电，任意一路故障装置运行不受影响，双路电源同时掉电能可靠跳闸停机。
    交流电源输入：AC175V∽260V，50Hz±6%；
    直流电源输入：DC100V∽270V，现场无直流电源时也可接入AC175V∽260V，50Hz±6%交流电源；

■ 抗干扰能力
    抗静电放电干扰：符合GB/T17626.2，等级为Ⅲ级，试验电压6Kv。
    脉冲群干扰：符合GB/T17626.4，等级为Ⅲ级，脉冲频率分别为1MHz和100KHz，共模试验电压2.5Kv，差模试验电压1.0Kv。
    快速瞬变干扰：符合GB/T17626.4，等级为Ⅲ级，正、负向尖峰脉冲，频率5KHz，共模试验电压2.0Kv。

■ 后台通讯接口
    隔离的RS485串行通讯接口，配置有标准MODBUS RTU模式通讯规约，最大通讯速率57600Bit/s。

■ 柜体尺寸及防护等级
    柜体外形尺寸: 800mm(宽)×800mm(深)×2200mm(高)
    颜    色: RAL7032（Pebble grey 卵石灰）
    防护等级: IP31
    柜体外形尺寸及颜色亦可依用户要求定制
