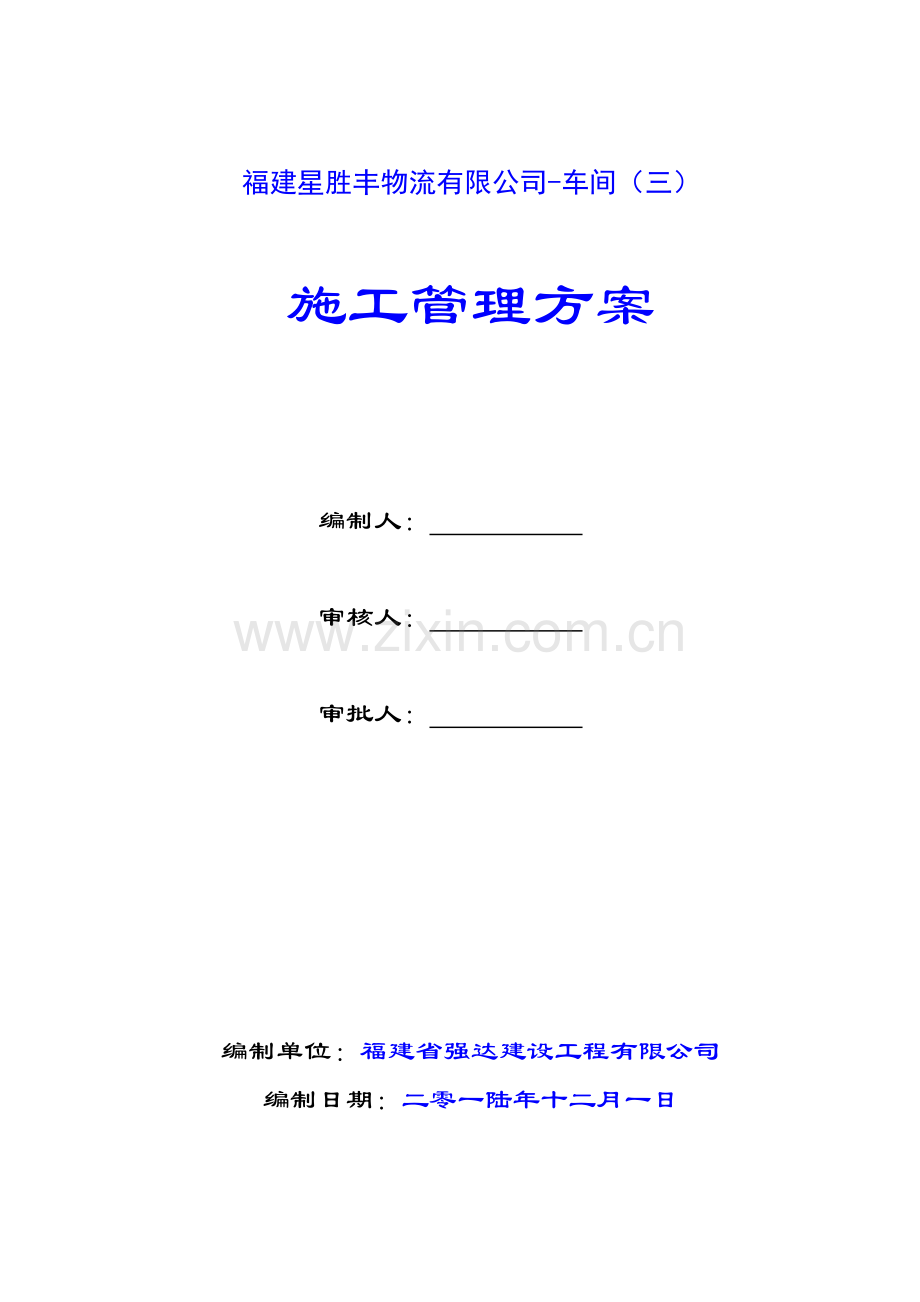

现场施工管理方案.docx

福建星胜丰物流有限公司-车间（三）

施工管理方案

编制人：

审核人：

审批人：

编制单位：福建省强达建设工程有限公司
编制日期：二零一陆年十二月一日

目 录
第1章 编制说明 1
第2章 编制依据 2
一、与工程有关的文件 2
二、施工图 2
三、主要施工验收规范、规程 2
四、主要图集 3
五、主要标准 3
六、法律、法规性文件 3
第3章 工程概况 4
一、总体概况 4
二、建筑设计概况 4
三、结构设计概况 4
四、专业设计概况 5
五、本工程特点及施工难点 6
第4章 施工准备 7
一、技术准备 7
二、施工机具准备 11
三、施工现场准备 12
四、协调场外工作，创造良好环镜 15
五、施工过程通讯联络 15
六、大型机械设施准备 15
七、岗位培训 15
八、现场试验室准备 15
第5章 施工总体部署 17
一、组织机构 17
二、组织协调 19
三、分包计划及总包对分包的管理 20
四、施工总体安排 24
五、总包与监理和设计人的配合措施 25
六、工程技术资料管理及计算机管理应用 27
七、施工进度计划 28
八、主要劳动力计划 29
九、施工现场平面布置 30
第6章 主要施工方法及技术措施 33
一、大中型机械设备的选择 33
二、测量方案 33
三、降水及护坡工程 33
四、土方开挖工程 33
五、垫层混凝土 34
六、地下防水工程 34
七、钢筋工程 34
八、混凝土工程 35
九、模板工程 35
十、脚手架工程 36
十一、屋面工程 36
十二、二次结构工程 36
十三、门窗工程 36
十四、外墙保温 37
十五、回填土工程 37
十六、装修工程 37
十七、水电设备安装 38
十八、雨期施工 39
十九、冬期施工 40
第7章 技术质量保证体系及措施 41
一、质量保证体系框图 41
二、施工工艺及管理质量保证措施 42
三、质量控制措施 43
四、现场试验质量保证措施 45
五、成品保护措施 46
六、文件资料保证措施 47
七、材料、机械设备的质量保证措施 47
第 8 章 工期保证措施 49
一、施工环境保证措施 49
二、施工组织措施 49
三、施工组织机构保证措施 49
四、施工进度计划保证措施 49
五、劳动力计划保证措施 49
六、材料机具保证措施 50
七、施工质量方面保证措施 50
八、施工管理保证措施 50
九、技术保证措施 50
十、在施工方案上采取的措施 50
十一、文明施工、安全生产、场容管理方面的保证措施 51
十二、减少外界环境影响的措施 51
第 9 章 降低成本措施 52
一、严格执行材料消耗定额 52
二、混凝土施工前加强混凝土用量计算 52
三、钢筋翻样工作由专人负责 52
四、加快模板周转 52
五、加强材料管理 52
六、加强材料回收和再利用 52
七、提高质量避免返工浪费 52
八、分项工程节约措施 52
九、合理安排施工工序 53
第 10 章 安全消防保卫管理措施 54
一、项目安全管理保证体系 54
二、安全生产管理措施 54
三、安全生产技术措施 56
四、消防保卫措施 62
五、现场保卫措施 63
第 11 章 环保及文明施工措施 64
一、场容管理措施 64
二、环境保护管理措施 64
第 12 章 环保及文明施工措施 67
一、工期 67
二、质量目标 67
三、安全指标 67
四、文明施工目标 67
五、降低成本率及三材节约指标 67
附1：施工平面布置图 共1页

第1章 编制说明
本工程位于福清市宏路镇新华村福厦国道以西地块。场地原为山地低洼地，早期回填碴石垫高。设计标高以上部结构设计标高为标准，车间（三）设计±0.000相当于黄海高程+26.60米。鉴于目前工程特点，现就工程中的一些主要内容和主要施工方法进行编制，作为施工指导文件。

第2章 编制依据
一、与工程有关的文件
1、工程施工合同；
2、地质勘察资料。
二、施工图
建筑、结构、给排水、电气专业全套图纸。
三、主要施工验收规范、规程（表2-1）
工程测量规范
GB50026-2007

建筑地基基础工程施工质量验收规范
GB50202-2002

地下防水工程质量验收规范
GB50208-2012

混凝土结构工程施工质量验收规范
GB50204-2002(2011)

钢结构工程施工质量验收规范
GB50205-2001

屋面工程质量验收规范
GB50207-2012

地下工程防水技术规范
GB50108-2008

建筑装饰装修工程质量验收规范
GB50210-2001

建设工程项目管理规范
GB50326-2006

工程建设标准强制性条文

砌体工程施工质量验收规范
GB50203-2011

建筑给排水及采暖工程施工质量验收规范
GB50242-2002

建筑电气工程施工质量验收规范
GB50303-2002

建设工程施工现场供用电安全规范
GB50194-2014

钢筋焊接及验收规范
JGJ18-2012

钢筋机械连接通用技术规程
JGJ107-2010

混凝土用水标准
JGJ63-2006

建筑施工扣件式钢管脚手架安全技术规范
JGJ/130-2011

施工现场临时用电安全技术规程
JGJ46-2005

建筑施工高处作业安全技术规范
JGJ80-91

建筑工程资料管理规程
JGJ/T185-2009

高层建筑混凝土结构施工规程
JGJ3-2010

建筑工程冬期施工规程
JGJ 104-2011

建筑变形测量规范
JGJ8-2007

普通混凝土配合比设计规程
JGJ 55-2011

建筑基坑工程技术规范
JGJ120-2012

四、主要图集（表2-2）
混凝土结构施工图平面整体表示方法制图规则和构造详图
11G101
建筑设备通用图集

建筑构造通用图集

建筑电气通用图集

五、主要标准（表2-3）
建筑工程施工质量验收统一标准
GBJ50300-2013
混凝土质量控制标准
GB50164-2011
混凝土强度检验评定标准
GBT50102-2010
建筑施工安全检查评分标准
JGJ59-2011
六、法律、法规性文件（表2-4）
中华人民共和国建筑法

建设工程质量管理条例

环境保护法

第3章 工程概况
一、总体概况（表3-1）
工程名称
福建星胜丰物流有限公司-车间（三）
工程性质
厂房
结构形式
框架
建设地点
福清市宏路镇新华村
建设单位
福建星胜丰物流有限公司
设计单位
福建泷澄集团设计院有限公司
监理单位
福建闽华洋建设监理有限公司
监督单位
福清市质量监督站
承包单位
福建省强达建设工程有限公司
承包方式
总承包（甲供材料）
投资性质
自筹资金
合同范围
施工图全部
工期要求
合同工期
质量要求
合格
二、建筑设计概况（表3-2）
序号
工程编号
檐口高度
层数（地下/地上）
建筑面积
结构形式
1
车间（三）
23.8
5
20534.8
框架结构

三、结构设计概况（表3-3）
工程地质情况
桩端持力层
车间（三）
⑥层砂土状强风化凝灰熔岩

桩基极限侧阻力
车间（三）
60KPa
稳定水位埋深
25.88～26.20m(绝对高程)
场地冻深

结构形式
框架结构
基础形式
高强混凝土预应力管桩（PHC500型）
结构安全等级
二级
结构设计使用年限
50年
抗震设防烈度
7度
结构抗震等级
三级
抗震设防类别
丙类
地基基础设计等级
乙级
结构
结构参数（mm）
砼强度等级
备注
承台、基础梁

C30

框架柱

C35～C30
梁板

C30
屋面梁板

C25，P6抗渗
钢筋保护层
基础板底及地下室外墙外侧50mm、基础板顶25mm，墙体25mm、楼板15mm、梁25mm、柱30mm。
二次结构砌筑
B05级加气混凝土砌块，M5加气混凝土专用砂浆，构造柱、过梁C20
四、专业设计概况
1、给水系统：给水系统共分为生活给水系统，室内消火栓系统。
1）生活给水系统为市政直接供水。
2）消防系统：消防水源为市政自来水供应，各楼各楼梯间均设消防暗箱。各楼设置MF3手提式磷酸铵盐干粉灭火器。
2、排水系统
1）本工程生活污水采用聚氯乙烯管（PVC-U）。
2）雨水外排水管采用PVC-U排水管。
3）雨水内排水管采用聚氯乙烯管（PVC-U）。
3、采暖系统。
4、通风。
5、电气工程概况
本工程消防用电负荷为二级，非消防负荷按三级负荷供电，共分为：普通电气照明系统，应急照明系统、消防用电系统、防雷接地系统等。
6、智能电气概况
本工程共分为计算机网络系统，电话有线系统，有线电视系统，火灾自动报警系统及联控系统。

五、本工程特点及施工难点
1、北侧为10KV高压线路，东侧为国道福厦路，西侧为在生产厂区，施工场地狭窄，施工现场平面难以布置。
2、由于本工程水位较浅，基础施工过程的降水工作难度大，同时涉及到雨季施工过程的防汛问题。
3、由于本工程为跨度大，伸缩缝多在施工过程中各工种协调配合要求高，需合理分片、分层，统一协调管理。

第4章 施工准备
一、技术准备
1、技术资料准备：在接到图纸后，立即组织有关人员熟悉图纸，同时取得各项有关的技术资料、规范、规程、标准等，尽快组织技术交底，并与建设单位、设计单位、监理单位进行相应洽商。
2、定位及高程控制：根据测绘院给定建筑物的定位桩和标高控制点引出各楼号的轴线控制桩，并做好其保护工作。
3、编制质量计划：技术工作计划依据质量目标，编制质量计划，并认真贯彻实施。制定完善的技术岗位责任制，形成配套的技术力量。
4、制定各分部工程技术、质量、安全、环境等方案（表4-1）。
（表4-1） 施工方案统计表
序号
方案名称
编制部门
1
施工组织设计
由技术部门汇总
2
土方施工方案
技术部
3
临时用电方案
机电部
4
钢筋工程方案
技术部
5
模板设计方案
技术部
6
雨季施工方案
技术部
7
外脚手架施工方案
技术部
8
施工电梯拆装及围护方案
机电部
9
现场文明施工措施
工程部
10
现场消防保卫措施
工程部

5、提前做好钢筋翻样，模板加工计划，材料及周转料具、机械、设备使用计划。
6、做好外用施工电梯基础设计工作，确保符合安全规范要求。
7、现场配置试验室，保证实验工具及试件临时存放。
8、试验器具配备：测量仪器、试验检验设备已配置到位，且仪器设备经检验有效。
9、器具配置（表4-2）：
（表4-2） 器具配置表
序号
器具名称
规格型号
单位
数量
备注
1
激光经纬仪

台
1
技术部
测量组
2
光学全站仪
KTS-442RL
台
1
3
自动安平水准仪
DZS3-1
台
1
4
激光垂测仪

台
1
5
钢卷尺
50m
把
1
6
7.5m
把
2
7
5m
把
3
8
塔尺
5m
根
1
9
试模
70.7×70.7×70.7
组
6
试验室
10
100×100×100
组
10
11
Φ175×180×150
组
2
12
天平
HC-TP11B-5
台
1
13
砝码
M2级1～1000g

试验室
14
环刀
200cm3
个
10
15
坍落度筒
300mm
个
3
16
温度计

支
20
17
游标卡尺
1～150mm
个
2
机电部
18
千分尺
0～20mm
个
2
19
氧气表
0～25Mpa
组
22
20
乙炔表
0～4Mpa
21
电子计算机

台
2

9、施工试验计划内容包括：试验内容、部位、数量、见证试验组数，试验计划编制后由项目技术负责人进行审核，施工试验应按部位分层、分段按批量送试，其中混凝土试块、结构工程主要受力钢筋、防水材料等应作见证取样，见证取样和送检次数不少于试验总数的30%，且均匀分布于整个施工过程，使其具有代表性。
（表4-3） 试验工作计划
序号
材料名称
试验最大取样规定
送试数量
见证取样
备注
1
Ⅰ级热轧圆钢
≤60T
2根拉伸
总量100%

2
Ⅱ级热轧带肋
≤60T
2根弯曲
总量100%

3
冷轧带肋
≤50T
2根弯曲
总量100%

4
电渣压力焊
≤300件
3根拉伸
总量100%

5
直螺纹连接
≤500个
3根拉伸
总量100%

6
搭接焊
≤300件
1根拉伸
2根弯曲
总量100%

7
垫层混凝土
≤100 m3
标养≥1组
同条件2组
总量100%

8
普通混凝土
100 m3，每一层
每一台班
标养≥1组
同条件2组
总量100%

9
抗渗混凝土
同一混凝土强度等级，每单位工程
抗渗≥2组
100%

10
预拌混凝土
连续供应同配合比大于1000m3时可每200m3为一个取样单位。
11
冬施混凝土
同常温组数,另加3组冬施试块，三组试块中一组为检验受冻前强度，一组为解除冬施后，转常温28天，另一组为备用。
13
砌筑砂浆
每一楼层或砌体
≤250m3
标养≥2组
同条件1组
总量100%

14
加气混凝土砖
1万块

量100%

15
JS防水涂料
5T

总量100%

16
外加剂
≤5T
不少于0.15T水泥所需量
总量100%
主要以防冻剂为主
17
回填土
基槽:≤50m取一
房心:≤500m2取一

总量100%

18
水泥
袋装：≤10T

总量100%
存放期超过三月应复验
19
砂子
100m3或
22㎏
总量100%
筛分析和含泥量
20
石子
100m3或
40-80㎏
总量100%
筛分析和含泥量，针片状
注：其他如漏项按试验规定。本工程见证取样也可以根据建设单位和监理要求，执行不定量的见证取样。
二、施工机具准备
1、主要施工机械设备计
