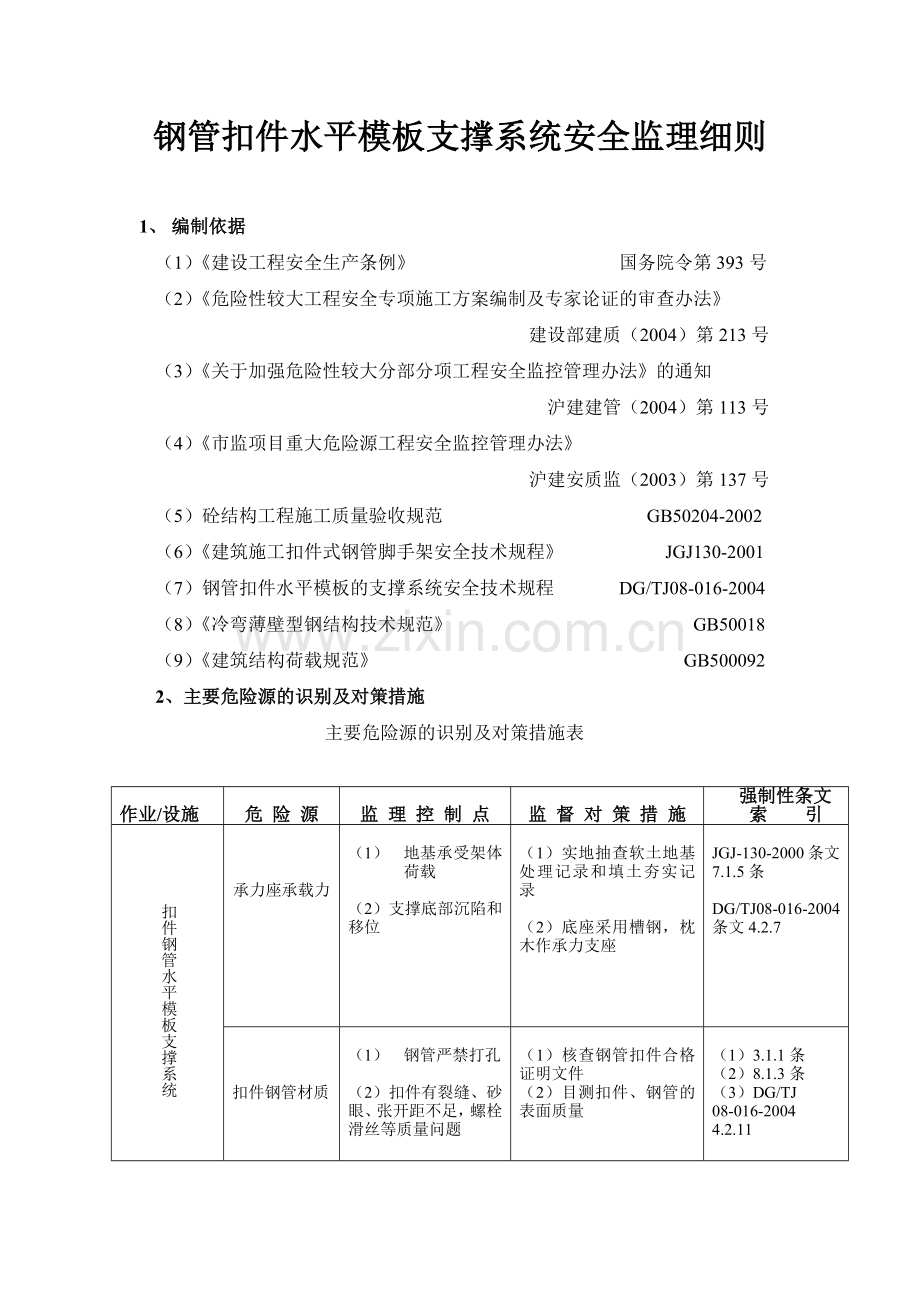

钢管扣件水平模板支撑系统安全监理细则

1、 编制依据
（1）《建设工程安全生产条例》 国务院令第393号
（2）《危险性较大工程安全专项施工方案编制及专家论证的审查办法》
建设部建质（2004）第213号
（3）《关于加强危险性较大分部分项工程安全监控管理办法》的通知
沪建建管（2004）第113号
（4）《市监项目重大危险源工程安全监控管理办法》
沪建安质监（2003）第137号
（5）砼结构工程施工质量验收规范 GB50204-2002
（6）《建筑施工扣件式钢管脚手架安全技术规程》 JGJ130-2001
（7）钢管扣件水平模板的支撑系统安全技术规程 DG/TJ08-016-2004
（8）《冷弯薄壁型钢结构技术规范》 GB50018
（9）《建筑结构荷载规范》 GB500092
2、主要危险源的识别及对策措施
主要危险源的识别及对策措施表

作业/设施

危 险 源

监 理 控 制 点

监 督 对 策 措 施
强制性条文
索 引

扣件钢管水平模板支撑系统

承力座承载力

（1） 地基承受架体荷载

（2）支撑底部沉陷和移位

（1）实地抽查软土地基处理记录和填土夯实记录

（2）底座采用槽钢，枕木作承力支座

JGJ-130-2000条文7.1.5条

DG/TJ08-016-2004条文4.2.7

扣件钢管材质

（1） 钢管严禁打孔

（2）扣件有裂缝、砂眼、张开距不足，螺栓滑丝等质量问题

（1）核查钢管扣件合格证明文件
（2）目测扣件、钢管的表面质量

（1）3.1.1条
（2）8.1.3条
（3）DG/TJ
08-016-2004
4.2.11

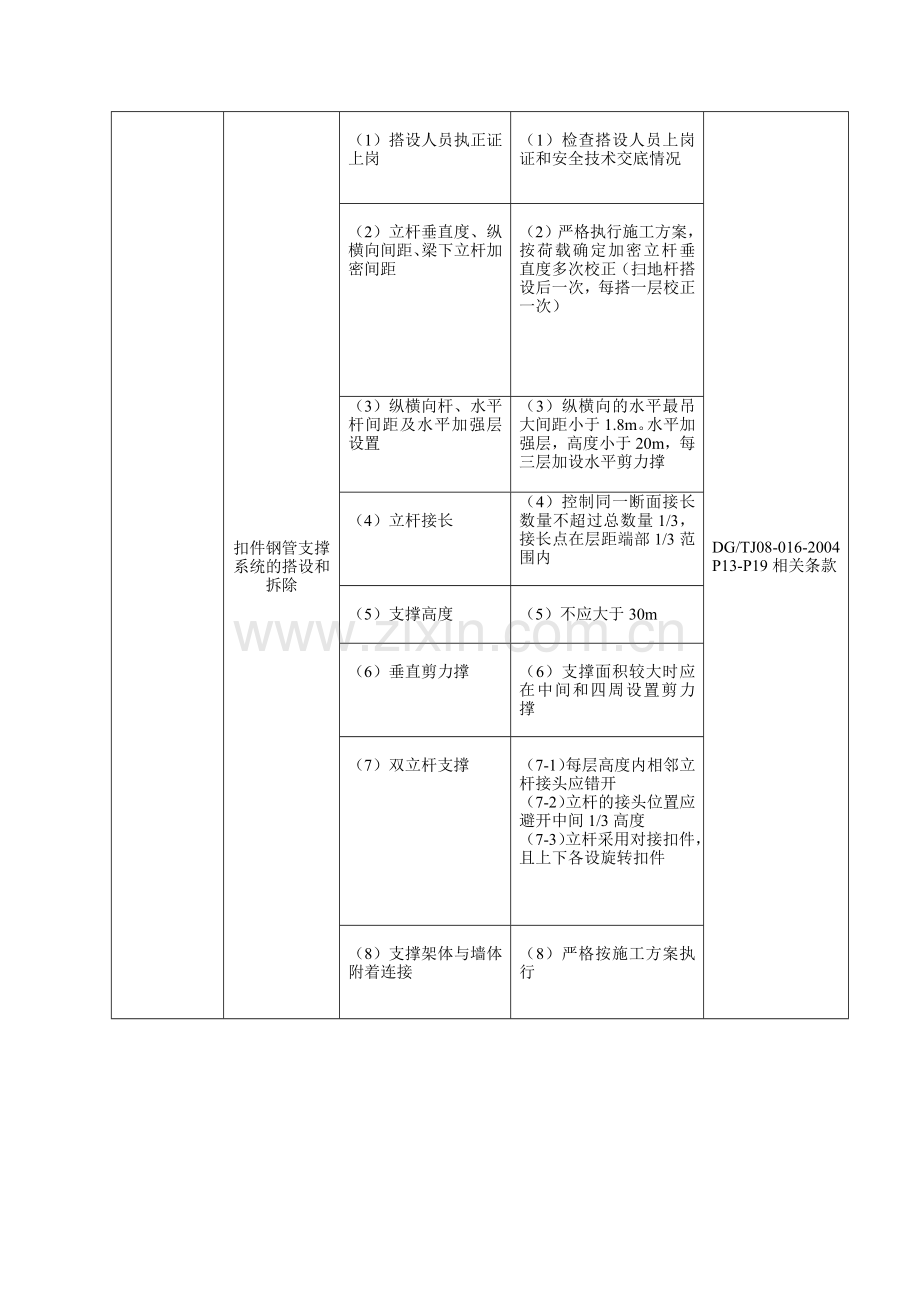

扣件钢管支撑系统的搭设和 拆除

（1）搭设人员执正证上岗

（1）检查搭设人员上岗证和安全技术交底情况

（2）立杆垂直度、纵横向间距、梁下立杆加密间距

（2）严格执行施工方案，按荷载确定加密立杆垂直度多次校正（扫地杆搭设后一次，每搭一层校正一次）

DG/TJ08-016-2004
P13-P19相关条款
（3）纵横向杆、水平杆间距及水平加强层设置

（3）纵横向的水平最吊大间距小于1.8m。水平加强层，高度小于20m，每三层加设水平剪力撑

（4）立杆接长

（4）控制同一断面接长数量不超过总数量1/3，接长点在层距端部1/3范围内

（5）支撑高度

（5）不应大于30m

（6）垂直剪力撑

（6）支撑面积较大时应在中间和四周设置剪力撑

（7）双立杆支撑

（7-1）每层高度内相邻立杆接头应错开
（7-2）立杆的接头位置应避开中间1/3高度
（7-3）立杆采用对接扣件，且上下各设旋转扣件

（8）支撑架体与墙体附着连接

（8）严格按施工方案执行

（9）支撑及模板拆除

（9-1）砼强度按规范达到要求方可拆除支撑系统
（9-2）自上而下拆除，高差不应大于2层
（9-3）附墙连接必须随支撑架体逐层拆除
（9-4）后张法预应力构件，则模板在张拉前拆除，底模板应按施工方案要求，不应在结构件建立预应力前拆除

扣件钢管支撑系统的使用

（1）施工荷载

（1-1）检查有否施工荷载超载或局部堆物不均匀现象
（1-2）检查砼浇筑时是否有专人负责监护
（1-3）旁站监理砼浇筑

GB50204-2002
4.1.3

3、 监控要点
（1）方程审核
①方案审核程序
a.专项施工方案可由总包单位编制，也可以由分包单位编制。专项施工方案应由技术管理人员编制，编制人、各级职能部门审核人、企业技术负责人等内部编审手续应齐全。分包单位编制的经总包单位审批，并由总包单位负责报审。
b.项目监理组在审核《分包单位资格报审表》时，应检查分包单位的营业执照，资质证书和安全生产许可证。要点是：相关文件和企业名称、法人代表等内容一致；文件的年检记录应在有效期内。同时，分包工程名称（部位）、工程数量，拟分包工程合同金额等项目填写齐全，并与资质证书中的承包类别，承包范围相适应。
c.施工前，项目监理组应检查总包单位与分包单位的安全生产协议书，督促总包单位做好分包单位的进场安全交底。同时审核特种作业人员操作证的人证合一和证书的有效期。
d.项目监理组在审核方案时，对编审手续和相关资料不全，以及违反强制性标准或缺少针对性或缺少可操作性的施工方案，项目监理组应提出意见，一份留底，一份退给施工单位，并督促施工单位修改补充，然后按原程序再办理报审手续。
e.对水平砼构年模板支撑系统高度超过8m，或跨度超过18m，施工总荷载大于10kN/㎡，集中荷载大于1510kN/㎡的模板支撑，施工单位组织专家（不少于5人）进行论证审查，提出专家论证审查的书面报告，施工单位应将此论证报告交项目监理组。在施工单位按论证审查报告进行方案完善，在此基础上由施工单位技术负责人签字，并报总监理工程师签认后方可实施。在实施过程中，施工单位应严格按照完善后的施工方案和专家论证意见进行施工，如施工单位擅自改变专家意见或拒不整改，项目监理组应立即阻止，并签发监理通知单，情况严重的签发工程暂停令，直至报告安全监督部门。
②方案审核内容
a.模板支撑系统的方案内容应包括：设计布置图；构造图；主要构件的受力计算。
b.模板支撑系统应按工程特点，荷载大小、施工规范进行计算，计算内容应包括：支撑系统的整体稳定性计算；支撑立杆的稳定性计算；扣件和其它连接件的承载力计算；支撑系统的地基承载力计算；支撑立杆的竖向变形计算。
（2）支撑系统的结构构造
扣件钢管支撑系统结构构造，一般由立杆、水平杆、水平剪力撑、水平加强层、垂直剪力撑、扣件底支座部件构成。
水平杆—应形成纵、横向并和立杆采用扣件连接（宜用直角扣件）。
水平剪力撑—应在水平面上和纵横向水平杆形成45º～60º的夹角的交叉杆用转角扣件相连接。
垂直剪力撑—应在垂直面上和立杆形成夹角45º～60º的交叉斜杆，并与立杆用转角扣件相连接。
底支座—用于立杆底面和支撑基础之上的连接件。便于调节支撑高度。
（3）支撑高度小于等于4m的构造要求控制要求
①在一个支撑高度之间至少应加设一道纵、横向水平杆；
②支撑下端应设纵横向扫地杆，扫地杆应紧贴底支座并≤20cm的位置。
③支撑上端应与上部的模板系统连接牢固,使其呈绞接状态；
④支撑上端应加设纵横向水平支撑≤20cm的支撑连接处；
⑤平面构件标高有变化时，如支撑顶部距模板底距不大于80cm时，可在支撑上部采用连接短钢管搭接，其搭接长度不应小于1m，且采用不得少于2个旋转扣件固定，端部扣件中心至杆端距离不应小于10cm；
⑥支撑底部基础不应发生沉陷和位移，应采用槽钢或枕木作为承力支座，支撑底部连接方式：
a.运用可调节支座，底支座下设支撑垫板
b.为便于紧密接触和拆装扣件脚手钢管支撑，在底部通过一对坡型硬木楔或槽钢将力直接传递到承力基础。
⑦平面结构中梁的下部支撑，必须按荷载计算来采取支撑间距的加密措施。
⑧扣件钢管支撑不宜使用垂直对接，如遇连接处采用对接扣件时，则对接处离开纵横向水平杆节点的距离应≤30cm，且其四周相邻的立杆不得在同一水平面上出现对接。
⑨扣件与钢管的贴合必须严密整合，应保证扣件抗滑、抗剪、抗扭性能的要求。
⑩对扣件的要求：各部分不允许有裂纹；盖板与座的张开距不得小于4.9（5.2）cm；扣件不允许在主要部位有缩松；扣件表面大于1cm2砂眼不超过三处，且面积不应大于5cm2。
（4）支撑高度大于4m，最大竖向荷载≤10kN/㎡,除满足上述（3）的要求外，还应满足下列要求。
①按永久和可变荷载及支撑系统各层纵横向水平杆之间的高度，通过计算决定立杆的纵横向间距。
②最大支撑高度不应大于30cm。
③纵横向水平杆之间的最大距离不应大于1.8m。
④梁的下部支撑，必须按荷载计算采取支撑间距加密措施（也可采取双立杆支撑）
⑤支撑高度≤20m，且竖向荷载值在10～15 kN/㎡时，应于每三层纵横向水平杆的平面位置设一水平加强层（具有水平剪力撑的屋面）。
⑥支撑高度＞20m，≤30m，及最大竖向荷载大于10kN/㎡时，应于每二层纵横水平杆的平面位置设一水平加强层（具有水平剪力撑的屋面）。
⑦当支撑系统支承的面积较大时，还应在一定的垂直空间位置上设置剪力撑，一般位于中间和四周。
⑧双立杆应满足以下条件：每层高度内相邻立杆的接头应错开设置；立杆的接头位置应避开中间1/3高度；立杆接头应采用对接扣件，且上、下各加一个旋转扣件。
（5）搭设过程的控制
①立杆间距按施工方案设置，立杆与水平杆连接成第一层，架体后应对立杆垂直度再次进行校正（扫地杆离地不大于20cm）。
②逐层搭设支撑架体，每搭一层，应对立杆垂直度校正。应一层一层进行搭设，不得错层搭设。
③支撑架体的水平杆位置严格按施工方案要求设置。
④立杆在同一水平面内的对接接长数量不得大于总数量的1/3，接长点应在层距端部1/3距离范围内。严禁相邻两立杆同步接长，立杆接长应采取满足支撑高度的最少接点原则。
⑤支撑立杆接长后仍不能满足所需高度且接长高度小于80cm时，可在立杆顶部采用搭接接长，搭接扣件数量不得少于2只，且两只扣件距离应为35cm～40cm,扣件中心离立杆顶部距离不得小于10cm,同一支撑架体上搭接扣件的距离应一致。
⑥搭设两层以上的支撑架体应设置登高措施。
⑦按施工方案搭设水平杆的层高,且按照支撑架体要求设置水平加强层。
⑧按施工方案搭设外立面剪力撑和中间立面剪力撑。
⑨按施工方案设置支撑架体与墙体的附着连接。
(6)拆除过程的控制
① 砼强度符合下表规定后,方可拆除模板支撑系统。

结构类型
结构跨度(m)
按设计的砼标准人员的百分率%

板
≤2
≥50
≥2≤8
≥75
≥8
≥100
梁、拱、壳
≤8
≥75
≥8
≥100
悬管构件
≥100

②支撑系统的拆除自上而下逐层进行，严禁上下层同时拆除作业，分段拆除的高差不应大于2层。
③设有附墙连接的模板支撑系统，附墙连接必须随支撑架体逐层拆除，严禁先将附墙连接全部或数层拆除后再拆除支撑架体。
④3m以上支撑架体，严禁将拆卸的杆件向地面抛掷。应有专人传递到地面。
⑤拆除方案应事先交底，应有专人进行监护，并在拆除区内设置安全警戒线。
⑥对后张法预应力砼结构件，侧模板应在预应力张拉前拆除，底模板支架的拆除应按施工技术方案执行，无具体要求时，不应在结构件建立预应力前拆除。
⑦后浇带模板拆除和支顶应按施工方案执行。
4、 安全监理的方法措施
（1）巡视检查
①施工单位是否按批准的专项施工方案进行施工。
②现场操作是否符合安全法规、标准规定。
（2）旁站
①施工单位的专职安全管理人员是否到位。
②有否专人负责监护。
（3）通知
①项目监理组在巡视、旁站中发现安全隐患和安全苗子，用监理工程师通知单通知承包方（安全整改意见不能使用联系单，更不能以口头传达）施工方具备复查条件时，应向项目监理组填报监理工程师通知回复单。总/专业监理工程师签发复查意见，并在监理日记上闭合。
②监理人员发现施工存在重大隐患、或擅自改变施工组织方案和专家论证结论意见，总监理工程师应及时下达工程暂停令。
（4）会议
召开专题会议，针对施工中存在不安全因素和违反相关法律法规的不安全行为，找出原因并制定对策。
（5）组织专项检查
成立由业主、总包、监理三方相关人员组成的现场安全生产领导小组，并定期组织专项重大危险源安全检查。对发现的安全隐患严肃认真地落实整改措施和制定相应的对策。
（6）及时拍摄现场有关安全生产的照片，并按海龙（2002）第013号文件，做好音象资料收集整理。
5、 监理资料
（1）施工方
①分包单位资格报审表和分包单位的营业执照、资质证书、安全生产许可证。
②总包单位和分包单位签订的安全生产协议书和总包单位对分包单位进场安全总交底。
③特种作业人员操作证。
④施工组织设计（方案）报审表和专项施工方案（包括安全验算结果和应急救援预案）。
⑤施工机械、安全设施验收核查表和模板支撑系统验收记录表。
⑥各类安全教育和安全技术交底记录。
（2）监理形成的资料
①监理工作联系单。
②监理工程师通知单和监理工程师通知回复单。
③工程暂停令和工程复工报审表。
④巡视旁站检查记录。
⑤监理日记和安全监理工作月报表。
⑥监理组织或参加安全生产检查记录。
⑦督促施工单位做好安全生产管理工作的相关记录。
专项安全施工方案、施工机械、安全设施、安全交底及验收情况检查汇总表。
