彩电安全设计标准和危险性原理介绍
1、范围
本标准规范彩电设计过程中电器元器件设计安装安全参数和具体标准；
本标准适用于CRT、LCD、PDP产品设计工艺参数。
2、说明
引用文件：GB8898-2001、PHILIPS标准
电气间隙：两相邻导体与相邻电视机壳表面沿空气测量的最短距离
爬电距离：两相邻导体或一个导体与相邻电机壳表面沿绝缘表面测量的最短距离
3、安全标准
序号
项目
项目内容与标准要求
参照标准
1
标识

1.1
铭牌

GB8898-2001
b)额定电压或额定电压范围，如： 110V～230V
GB8898-2001
c)额定消耗电流或额定消耗功率（按不同地区要求标注）
GB8898-2001
d)额定电源频率
GB8898-2001
e)Ⅱ类设备符号：
GB8898-2001
f )制造厂或责任经销商的名称、商标或识别标记
GB8898-2001
g)机型代号或型号标志
GB8898-2001
h)交流符号： 直流符号：
GB8898-2001
i) FCC ID# （中、北美洲要求）
UL6500
j)UL/CSA序列（中、北美洲要求）
UL6500
k)铭牌及警告内容需用销往国家/地区可接受的规范语言书写
GB8898-2001
1.2
机箱
a)前/后壳、泡沫必须有循环回收标志（见图）
PHILIPS
b)电击危险、强制元件、带电端子警告标志（见图）
UL6500
c)塑胶材料标识“类别、厂商、日期”（见图）
PHILIPS
d)固定前后壳螺钉位附近应由拆卸标志（见图）
PHILIPS
e)整机生产日期标识
GB8898-2001
f)禁止拆卸外壳警告标识
GB8898-2001
g)整机包装胶袋必须加警告标识和回收标志
PHILIPS

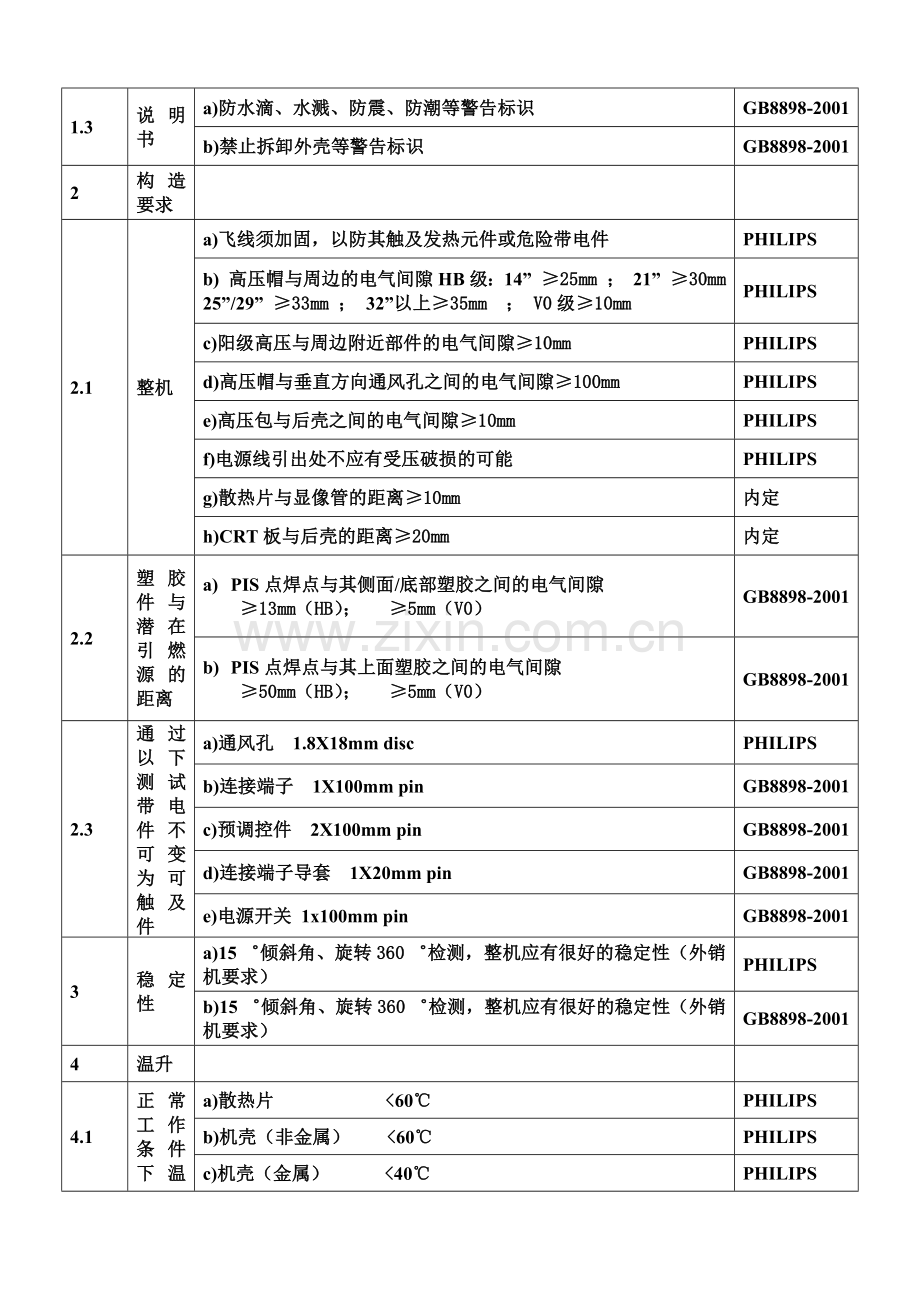

1.3
说明书
a)防水滴、水溅、防震、防潮等警告标识
GB8898-2001
b)禁止拆卸外壳等警告标识
GB8898-2001
2
构造要求

2.1
整机
a)飞线须加固，以防其触及发热元件或危险带电件
PHILIPS
b) 高压帽与周边的电气间隙HB级：14” ≥25mm ； 21” ≥30mm 25”/29” ≥33mm ； 32”以上≥35mm ； V0级≥10mm
PHILIPS
c)阳级高压与周边附近部件的电气间隙≥10mm
PHILIPS
d)高压帽与垂直方向通风孔之间的电气间隙≥100mm
PHILIPS
e)高压包与后壳之间的电气间隙≥10mm
PHILIPS
f)电源线引出处不应有受压破损的可能
PHILIPS
g)散热片与显像管的距离≥10mm
内定
h)CRT板与后壳的距离≥20mm
内定
2.2
塑胶件与潜在引燃源的距离
a) PIS点焊点与其侧面/底部塑胶之间的电气间隙
≥13mm（HB）； ≥5mm（V0）
GB8898-2001
b) PIS点焊点与其上面塑胶之间的电气间隙
≥50mm（HB）； ≥5mm（V0）
GB8898-2001
2.3
通过以下测试带电件不可变为可触及件
a)通风孔 1.8X18mm disc
PHILIPS
b)连接端子 1X100mm pin
GB8898-2001
c)预调控件 2X100mm pin
GB8898-2001
d)连接端子导套 1X20mm pin
GB8898-2001
e)电源开关 1x100mm pin
GB8898-2001
3
稳定性
a)15゜倾斜角、旋转360゜检测，整机应有很好的稳定性（外销机要求）
PHILIPS
b)15゜倾斜角、旋转360゜检测，整机应有很好的稳定性（外销机要求）
GB8898-2001
4
温升

4.1
正常工作条件下温升
a)散热片 <60℃
PHILIPS
b)机壳（非金属） <60℃
PHILIPS
c)机壳（金属） <40℃
PHILIPS
d)变压器铁芯 <65℃
PHILIPS
e)变压器绕组 <65℃
PHILIPS
f)机内电源线 <60℃
PHILIPS
g)机外电源线 <45℃
PHILIPS
h)印制板 <65℃
PHILIPS
i)焊点 <65℃
PHILIPS
4.2
故障条件下温升
a)散热片 <120℃
PHILIPS
b)机壳（非金属） <65℃
PHILIPS
c)机壳（金属） <65℃
PHILIPS
d)变压器铁芯 <120℃
PHILIPS
e)变压器绕组 <120℃
PHILIPS
f)焊点 <90℃(4小时)及123℃（1分钟内）
PHILIPS
g)不允许有明火、碳化等现象
PHILIPS
5
防火等级
a)后壳缓燃（HB） （外销机按合同）
IEC60065：7th
b) PVC胶片缓燃（HB） （外销机按合同）
IEC60065：7th
c)支架(HB或V0)
IEC60065：7th
6
机械强 度

6.1
外壳抗外力
a)刚性试验指50N±5N，10S；不应损伤
GB8898-2001
b)试验钩20N±2N，10S；不应损伤
GB8898-2001
c)震动试验 不应损伤
GB8898-2001
d)冲击试验 不应损伤
GB8898-2001
e)撞击试验 不应损伤
GB8898-2001
6.2
电源线拉伸测试
拉力40N、100次、每次持续1秒钟，位移不超过2mm
GB8898-2001

4、应用
项 目
示意图例
标准参数
备 注
电源开关
POWER KNOB

D≥13.0MM
L≥6.0MM
如果电源开关反置，侧焊点到后壳的电气间隙：D≥13.0MM

电源板
POWER PCB

H≥10.0MM
L≥12.0MM
J≥50.0MM
K≥6.0MM
距离为电气间隙，适用于LCD
主板
MAIN PCB
I≥6.0MM
M≥8.0MM
N≥35.0MM
高压帽

尺寸
D1(MM)
D2(MM)
参照PHILIPS标准
14＂
≥25
≥100
21＂
≥30
≥100
２５＂／２９＂
≥33
≥100
３２＂以上
≥35
≥100
高压包

CRT主板上的高压包与后壳的电气间隙L≥10。MM；针对21寸彩电高压包已考虑安全电气间隙，且与后壳通过螺钉固定

CRT PCB板

A≥20.0MM

外壳抗外力

刚性试验 50N±5N 10s 不损伤
试验钩 20N±2N， 10S，不损伤
震动、冲击、跌落试验后，不损伤
适用于CRT、PDP
PDP FPC排线
PDP EMI玻璃

D2
D1

D1≥3.0MM
3.0MM≤D2≤5.0MM
D2建议取D2=5.0MM

PDP屏蔽

屏蔽金属要有良好的导电性能

PDP 电源
D3

D3≥6.0MM
PDP电源板上元器件到五金支架周边电气间隙
散热孔

散热孔小端尺寸：14×1.8mm

螺钉标识

后壳螺钉拆卸标志
稳定性

将整机放置在10°的倾斜平面上，绕其法向轴线旋转360°，整机应有良好的稳定性

5. 危险性原理介绍
电视机的安全要求主要指电性能安全要求和机壳防火安全要求。
电性能安全要求：1：指从整机外部上不要对人体造成触电危险，结构设计上体现在对后壳开孔的大小和位置。2:指整机内部初级电压；次级次级电压内部(电子方面)与外部(如五金支架)之间的电性能安全要求，结构设计上体现初级电路（如电源板）与五金支架的电气安全间隙,如电源开关焊角与五金支架的电气间隙等。
机壳防火安全要求：指初级电路潜在引燃源焊角到机壳的安全距离. 潜在引燃源焊角在电视机上主要指电源开关；电源板上的变压器、电容、散热片的焊角,这些焊角一旦引起虚焊或焊盘过小，就有可能引起电气之间打火，对机壳有潜在燃烧的危险。
机械性能安全要求：家用电器中像电视机、电风扇等，儿童也可能直接操作 。因此对整机的机械稳定性、操作结构件和易触及部件的结构要特殊处理，防止台架不稳或 运动部件倾倒。防止外露结构部件边棱锋利、毛刺突出，直接伤人。还要能保证用户在正常 使用中或作清洁维护时，不会受到刺伤和损害。例如产品外壳、上盖的提手边棱都要倒成圆 角，电视机、收录机的拉杆天线顶端要安装一定尺寸的圆球，用来保证既清楚可见，不易误 刺伤人，又能传递不致压刺伤人的压力。
防止辐射及有害气体的安全要求.
