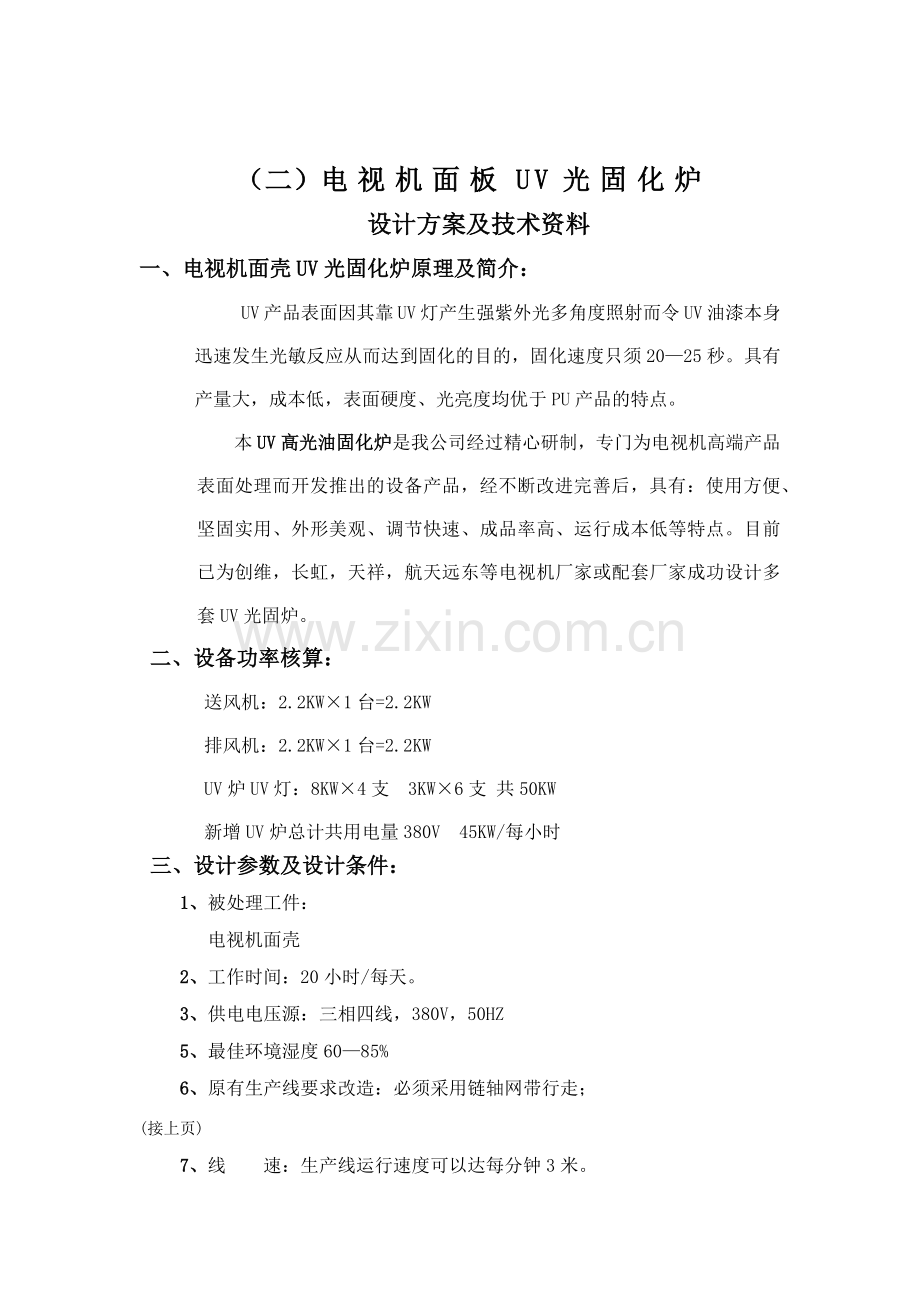

　（二）电视机面板UV光固化炉
设计方案及技术资料
一、电视机面壳UV光固化炉原理及简介：
UV产品表面因其靠UV灯产生强紫外光多角度照射而令UV油漆本身迅速发生光敏反应从而达到固化的目的，固化速度只须20—25秒。具有产量大，成本低，表面硬度、光亮度均优于PU产品的特点。
本UV高光油固化炉是我公司经过精心研制，专门为电视机高端产品表面处理而开发推出的设备产品，经不断改进完善后，具有：使用方便、坚固实用、外形美观、调节快速、成品率高、运行成本低等特点。目前已为创维，长虹，天祥，航天远东等电视机厂家或配套厂家成功设计多套UV光固炉。
二、设备功率核算：
送风机：2.2KW×1台=2.2KW
排风机：2.2KW×1台=2.2KW
UV炉UV灯：8KW×4支 3KW×6支 共50KW
新增UV炉总计共用电量380V 45KW/每小时
三、设计参数及设计条件：
1、被处理工件：
电视机面壳
2、工作时间：20小时/每天。
3、供电电压源：三相四线，380V，50HZ
5、最佳环境湿度60—85%
6、原有生产线要求改造：必须采用链轴网带行走；
(接上页)
7、线　　速：生产线运行速度可以达每分钟3米。
8、喷房已装无尘供风系统。
9、洁净级别：10万级。

四、设备设计方案及需改造工程
手动吹尘-----上件----吹尘----喷UV光油----流平----预热除湿----UV固化----冷却----下件
本UV光固炉是应客方要求通过从原有生产线增加上去的。具体从原有无尘喷房过去12米左右的地方增加一个UV光固炉。UV炉本体长度2.4米。前面作为流平和预热烘干用，
UV炉取冷却无尘鲜风从原有喷油柜供风天井取风后送至UV炉顶的均压箱内经过滤后再送出来。、
生产线改造：输送线链轴网带改导轨走向，以使下层UV灯方便调整。
五、设备配置
1、UV光固化炉：1套，包括机架本体、外体壳、UV灯固定架、UV灯箱、
UV灯、排热废气系统、、变压器箱、电控箱；
2、冷却无尘送风冷却系统；
3、生产线网带转向改造；
六、制作标准
1、UV光固化炉 1套
规　　格：2400(W)×2400(L) ×2600(H)；
炉口规格：1800㎜（W）×600㎜（H）；
机架机架：由方钢结构底座及铝型材结构组成；
炉　　体：采用50mm厚岩棉夹芯板，内板采用0.472mm厚不锈钢板制作，外板为0.5mm彩钢板制作。隔热良好，外表美观；
(接上页)
UV 灯固定架：主要起固定UV灯及调整UV 灯高低、方向作用。50×100mm铝型材及40×40mm铝型材制作，整体式结构，坚固牢靠，调整方便；
罗杆调节：高度、倾角、斜度、远近可调，设置排风口；
UV 灯 箱：集热，排热，反射UV光作用。 UV灯罩采用铝合金材料制作，采用人性化设计，使UV 灯能快速更换。具有结构坚固，美观轻便，换灯快捷，排热良好，反射性强等特点；
最新排热设计，使炉内温度得以最快速度降低。大大增强UV灯的使用寿命；
UV 灯：学名强紫外高压汞灯。起固化UV油漆作用。UV 灯由灯体、变压器，电容组成；
UV　　灯：8KW 4支； 3KW 6支；
UV灯总功率：50KW；
UV灯功率调节：75%、100%两档变光；
有效照射宽度：800mm；
光固化时间：20-25sec；
功率密度：80W/CM；
散 热 片：采用专用冷拉铝合金制作；
排热废气系统：排废气系统主要起排热及排除臭氧作用。每支灯均出排气管，然后接到排气箱，再集中接到集气箱内，最后由排废气风机统一排出。其中风机由变频器控制，分二段控制起动，风量可调；
排风机功率：380V/220V 2.2KW离心风机，1440转，风机排风量11000立方/每小时集热箱采用1.0不锈钢板制作。新型防燃排气管。风
(接上页)
量变频控制，台湾爱德利变频器；
无尘送鲜风系统：UV炉无尘送鲜风系统是起补充炉内之鲜风作用，令炉内无废尘污染，提高产品品质。由无尘供风系统，送风机，送风管，供风天井均压室组成；
过滤：供风天井专用天井棉过滤；
鲜风送风机：380V/220V 3P 2.2KW 1440转；
供风天井均压室框架支架採用40×80扁通，40×40mm方通钢结构框架坚固结实。天井棉框架采用不锈钢板制作。易拆式结构；
检 视 门：采用1.5mm厚钢板制作；
变压器箱：内装变压器及电容， 箱内装冷却风扇。起起动UV灯及调节UV灯光亮度作用；
电 控 箱：控制UV灯及故障报警作用，含累时计，变频器、温控表、电流表、电压表、控制开关、指示灯、报警等；
所有电器组件均采用国标或台湾产品；
七、UV炉主要技术要求
一、UV炉排风机应采用多翼式低噪音风机。
二、材板及其它风管要求沙光面不锈钢，框架、支架可采用铝合金，UV灯的支架上要求有刻度。
三、风闸、150目过滤网、调节导轨、调节装置、立杆、散热罩等均采用不锈钢制作。
四、UV灯反光罩应采用镜面不锈钢。
（接上页）

五、弹簧软管应采用高级软管。
六、对UV灯部分要求如下：
1、灯的布控，底部4个灯两大灯两小灯，对身排成四方形，两大灯竖向。
2、上下水平方向的UV灯照射有效长度必需大于1500mm。
3、对所有UV灯的光照强度必需可方便调整（50%、100%），即半光/全光。
4、控制系统全自动触摸屏显示，内容要全面且有操作说明。
5、为防止UV灯紫外光外泄，要求在喷油房内加装不锈钢挡板，反射UV炉释放出来的紫外线，包括烘干通道的两端。
七、UV灯在安装时要便于进行上下左右及旋转调节，同时要充分考虑调节范围和角度；产品与灯管的距离要达到250mm。具体要求如下：
1、上方水平（X）方向的UV灯：沿垂直（Y）方向可调范围（以运输链的表面为基准）向上0-1000mm以上；与水平方向的夹角（在垂直方向的任何位置）0-±45℃可调；灯头可绕X轴方向做旋转0-±45℃可调；
2、两侧垂直（Y）方向的UV灯：沿水平（X）方向调节范围（以运输链侧表面为基准）向背离运输链方向0-300mm以上；与Y轴的夹角（水平方向的任何位置）0-±30℃可调；灯头可绕Y轴方向做旋转0-±45℃可调；
3、下方的UV灯：灯头可绕X轴方向做0-±45℃旋转；
4、以上的所有调节操作必需满足单人可方便操作。
八、两侧的检修门在开启状态时必需达到检修与UV灯的调整人有足够的空间进行操作。UV灯开门，必需是开双扇门，然后在门上装一个感应开关。正常情况下UV灯在工作时只要一开门就会自动熄灭，顶部的防爆照明灯会亮起来。
（接上页）
如果不关门UV灯则无法开启。另外UV炉必需开一个小控窗，装一块特殊玻璃来遮挡紫外线。　
九、干式送风室：
1、净化送风机采用多翼式风机。
2、室休采用1.5mm厚镀锌板制作，休内采用方通补强。
十、要求设计时净化系统的送风口不能直接从上往下对着产品吹，避免尘点污染烘干　的产品；
十一、UV灯管要彩和进口标准，最低使用寿命达到800－1000小时；
十二、产品流平段的预热仍然保持现有的柴油燃烧机预热方式不变；保证流平段3个温区的湿度都有45-50℃的恒温。
十三、流平区的长度在保持9米左右，时间约为4-5分钟，UV炉光固时间要保持在20-25秒，烘干线拉休速度　要保持在2-3.5米每分钟。
十四、送排风系统的电机不能够直接装在烘干线体上，防止震动产生的尘点污染烘干的产品；
十五、送风均布应降为0.4-0.8，送风接口必需为软连接。
十六、净化系统的化级和达5万级，过滤层使用復膜过滤毡。
十七、为确保送排风系统的“先送风，后抽风”的规范使用，要求加装抽风启动延时器和自控装置；
十八、送排风系统必需保证处于正压状态，要有专门的测试和显示装置，且操作要简单；
十九、要有每支UV灯的监控装置，有使用状态下的计时器，每支灯装温控报警装置，使每支灯处于受控状态。
（接上页）
二十、顶部灯管搭接如有交叉必需前后错开。
二十一、工程质量执行细则：
1、供应方对本厂提供的设备保质期为1年；
2、供应方保证所有材料和零部件的质量、规格、品牌等与合同要求相符；
3、工艺布局、设备布置、总装配图等技术文件需经双方负责人签字、确认核实后方可投入施工；
4、供应方严格按双方签字的技术文件进行设计、施工，若制造过程中有技术改动，需甲乙双方确认后方可生效，乙方制造施工应严格执行图纸、技术文件和有关规定的要求；
5、供应方提供的设备必须运转正常、安全可靠、外观美化、色调和谐。
