车间常用各刀盘、刀杆配件明细

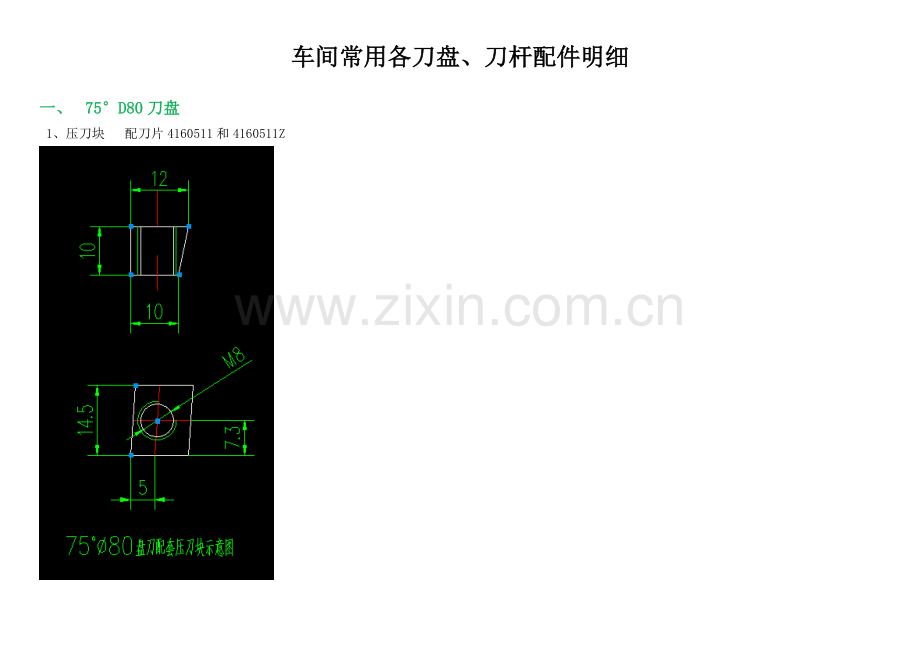

一、 75°D80刀盘
1、压刀块 配刀片4160511和4160511Z

2、配套双头螺栓：M8×21，正反扣，内六方（四方）。
3、刀柄：7：24，NT50-27
二、 75°/90° D100( D125)刀盘

1、压刀块配4160511和4160511Z刀片

2、配套双头螺栓：M10×21，正反扣，内六方（四方）。
3、刀柄：7：24，NT50-32/ NT50-40

三、 90° D200刀盘
1、压刀块配
1.1刀垫与75°略有不同

1.2另有ZMB刀盘配件

2、配套双头螺栓：M10×21，正反扣，内六方（四方）。

3、刀柄：7：24，NT50-60或直接安装在机床主轴轴头上螺栓连接。

四、 三面刃铣刀盘D250
1、 压刀块

2、 双头螺栓：M10X1X18.1MM

3、 一字螺丝：M6x10

4、 顶丝：D6X10

本公司：MCLNR/L2525M12;MCLNR3232P16

A:车刀压板 HL1813/HL2217 (小鸟)

B：双头螺丝 MCS830/MCS625

C:销钉（中心销）CTM822/CTM617

铣刀盘 压板
1、SVPCR2525M11刀杆住友：螺钉锁紧式，迷你车刀用

2、DSSNL2525M15\ DSSNL3232P15，刀杆住友。双重锁紧式，D型车刀

3、切槽 GMFWL2525-60-300

4、DCLNR3232P16，住友，双重锁紧式，D型车刀

5、SDJCR2525M11，螺钉锁紧式，迷你车刀用

机夹车刀配件统计

型号
刀片
刀垫
销钉(中心销)
压板
双头螺丝
扳手
SDJCR2525M11
DCMT11T308

螺钉M4×9
T15
SDJCR3232P11

SVPCR2525M16

MSSNL3232P15
SNMG1506N
SS1504
中心销CTM822
HL2217
MCS830
L3.0\L4.0
MSSNL2525M15
DSSNL2525M15

DSSNL3232P15

MCLNR3232P16

MC1604
CT8M22
HL2217
ML830
L3.0\L4.0
MCLNL2525M12
CN*1204*
MC1204
CTM617
HL1813
ML625
L3.0\L2.5
MCLNR2525M12
DCLNR3232P16

CN*1606*

GMFWL2525-60-300

S25S-MCLNR12

MGEHR2525-4

MGEHL2525-4

MCLNR4040-X16

SNR0025R22

SWR2525M22

MTJNR4040S22 93˚

SER2525M16

SNR0025R16

GMGWL3232-GDL60-300

中心销（销钉系列）

双头螺钉系列

螺钉

C型环

压板

刀垫

铣刀用各种螺丝

方肩铣刀专用

SVP 车刀专用M3.5*8 T10扳手
