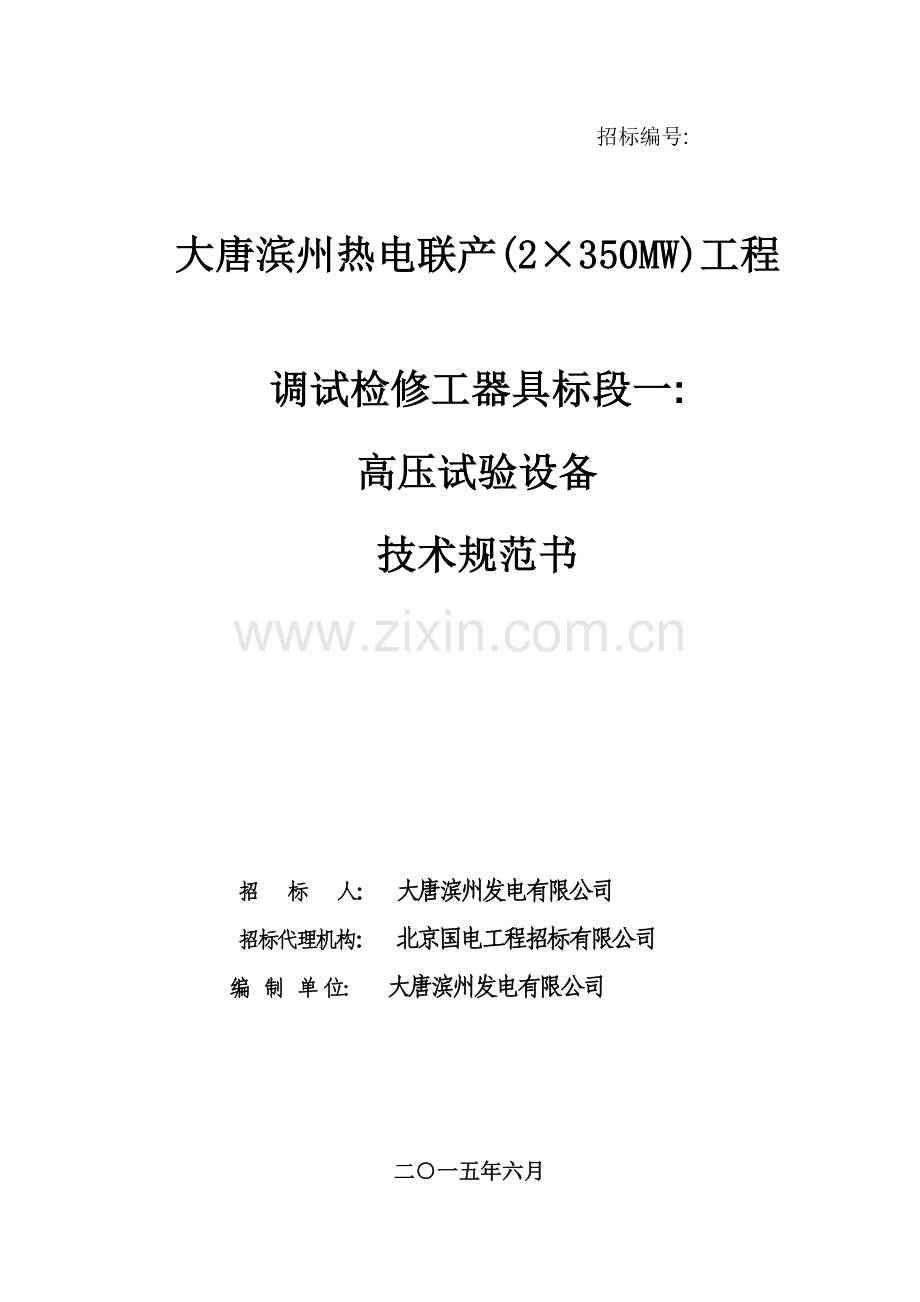

招标编号:

大唐滨州热电联产(2×350MW)工程

调试检修工器具标段一:
高压试验设备
技术规范书

招 标 人： 大唐滨州发电有限公司
招标代理机构： 北京国电工程招标有限公司
编 制 单 位： 大唐滨州发电有限公司

二○一五年六月

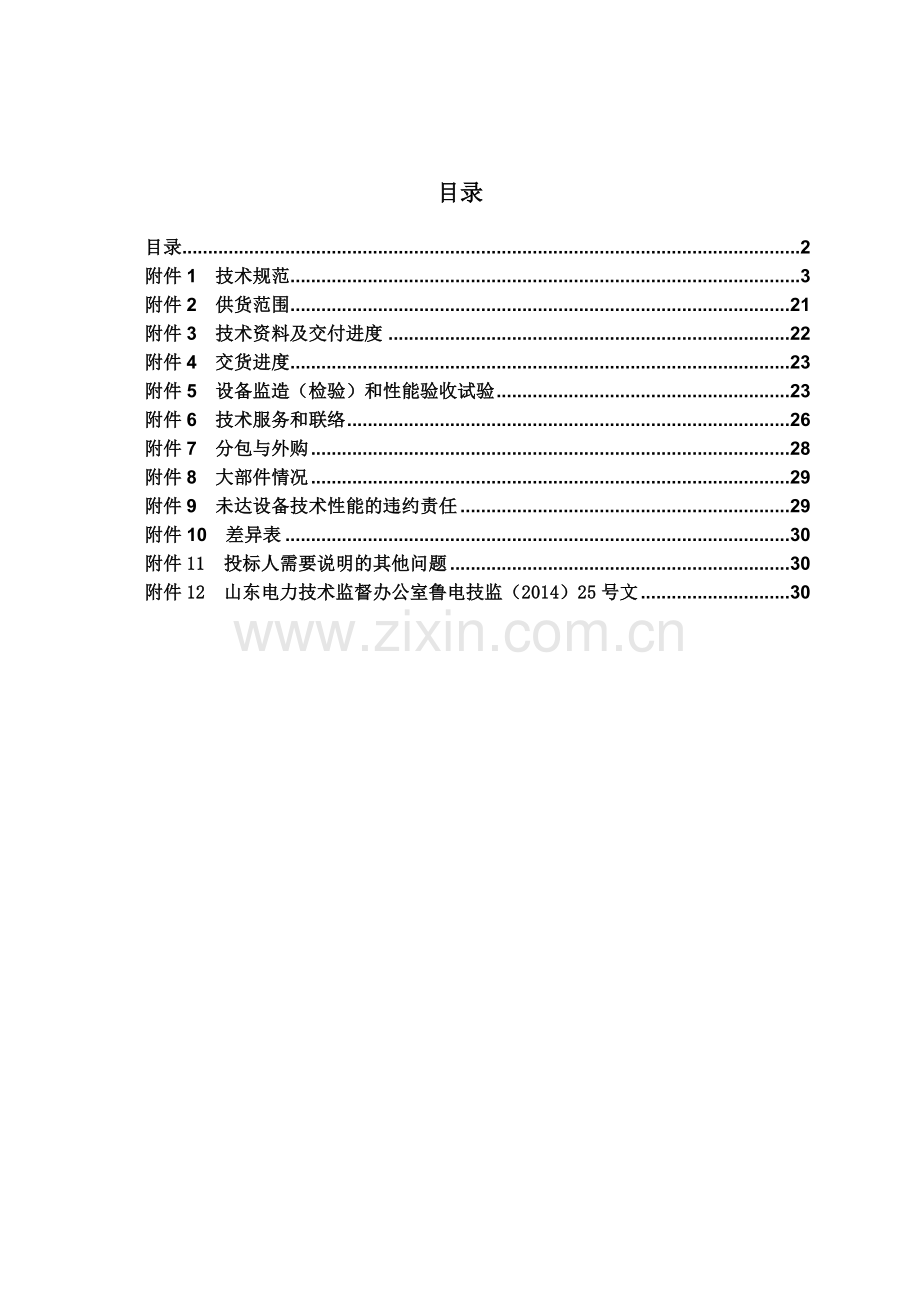

目录
目录 2
附件1 技术规范 3
附件2 供货范围 21
附件3 技术资料及交付进度 22
附件4 交货进度 23
附件5 设备监造（检验）和性能验收试验 23
附件6 技术服务和联络 26
附件7 分包与外购 28
附件8 大部件情况 29
附件9 未达设备技术性能的违约责任 29
附件10 差异表 30
附件11 投标人需要说明的其他问题 30
附件12 山东电力技术监督办公室鲁电技监（2014）25号文 30

附件1 技术规范
1．总则
1.1 本技术协议书适用于大唐滨州热电联产(2×350MW)工程的高压试验室设备，它提出了这些设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术协议书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合国家和行业最新版本标准以及本技术协议书的优质产品。
1.3 如果投标方没有以书面形式对本技术协议书的条文提出异议，则意味着投标方提供的设备完全符合本技术协议书的要求。
*1.4 投标方及投标设备的制造厂商必须有权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。
*1.5 投标方在业绩表中应详细说明所使用的设备、控制范围、实现的功能等情况。投标方所供的仪器验收时必须出具山东电力集团公司电力科学研究院的检测合格报告。直流电阻测试仪、介质损耗仪、开关特性仪、直流发生器、串联谐振仪，这5类设备投标方应分别有2年不低于4家的业绩，并已证明安全可靠，出具相关证明文件。投标文件不满足招标文件中加注星号（*）的主要参数、要求或加注星号（*）的主要参数无技术资格支持的应予以废标。
1.6 投标方须执行本技术协议书所列标准。本技术协议书中未提及的内容均满足或优于本技术协议书所列的国家标准、国际标准、国家电力行业标准和产品制造国家所采用的有关标准，本技术协议书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.7 本技术协议书经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
在技术协议签订之后，招标方有权提出因标准规范发生变化而产生的一些补充要求，具体项目由买卖双方共同商定，但不应产生商务变化。
1.8 本技术协议书未尽事宜，由买卖双方协商确定。
2 工程概况
大唐滨州热电联产(2×350MW)工程位于山东省滨州市境内。建设两台350MW超临界燃煤机组。
2.1 电气系统
本工程2台机组分别通过发电机-变压器-线路组型式接入新建的220kV配电装置，发电机与主变压器采用离相封闭母线连接。主变压器布置在汽机房A列柱外，高压侧采用架空线同高压配电装置连接。
2.2 环境条件
2.2.1自然地理条件
本厂址位于滨北街道办事处，南距滨州市区约7.5km，西距滨北街道办事处约4.0km，东距段李乡约1.8km，东临西南～东北向的朝阳路，北距316省道约1300m，西距贯庄村约250m，南距王锢镥村约750m。厂址以北200m，以西400m为石油开采区。
2.2.2气象条件
本工程位于鲁北平原区，属温带干旱或半干旱季风大陆性气候，其主要特点是：光照充足，气候温和，四季分明，冬冷夏热，光照充足，降水丰沛，雨热同期，多年来有干旱、冰雹、盐碱、洪涝、大风、冰雹、霜等自然灾害。春季（3～5月）回暖快，风速大，降水少，气候干燥；夏季（6～8月）气温高，湿度大，降水集中，气候湿热；秋季（9～11月）气温下降，雨量骤减，风清气爽，但常出现淫雨，晚秋雨少易旱；冬季（12～翌年2月）雨雪稀少，寒冷干燥。四季主要特点是：春旱多风，夏热多雨，晚秋易旱，冬季少雪干冷。
累年平均气温： 12.8℃
累年极端最高气温： 40.9℃（1968年6月11日）
累年极端最低气温： -22.8℃（1957年1月19日）
累年平均气压： 1015.9hPa
累年平均最高气压： 1047.2hPa
累年平均最低气压： 986.9hPa
累年年平均降水量： 586.4mm
累年年最大降水量： 968.4 mm
累年年最小降水量： 319.5mm
累年最大一日降水量： 150.4 mm（1977年8月6日）
累年一次最大暴雨量： 245.6mm（持续时间57小时）
累年最长连续降水日数： 10d（相应降水量110.5 mm）
累年年平均蒸发量： 1554.1mm
累年年最大蒸发量： 1950.4mm
累年年最小蒸发量： 1043.8mm
累年平均相对湿度： 66%
累年平均风速： 2.7m/s
累年最大风速： 25m/s
累年极大风速： 38.3m/s
全年主导风向： SE
累年最大积雪深度： 24cm（1972年1月31日）
累年最大冻土深度： 57cm（1969年3月2、9日）
累年一般冻土深度: 34 cm
累年最多沙暴日数： 2d
累年年最多积雪日数： 52d
累年最多大风日数： 25d
累年年最多日照时数： 2965.7h
累年最多雷暴日数: 51d
累年最多雾日数： 48d
2.3 地震烈度
根据可研报告，拟建区在地质构造上比较稳定，地震基本烈度为7度，地震动峰值加速度为104cm/s2，地震动反应谱特征周期为0.53s。
2.4污秽等级：
根据山东电力系统污区分布图（2007年版智能污区图），厂址地处III级污秽区，电气设备外绝缘爬电比距为2.5cm/kV（对最高工作线电压）。
3 设计条件
3.1 应遵循的主要现行标准，但不限于此。
GB311-83 高压输变电设备的绝缘配合 高电压试验技术
GB11022-89 高压开关设备通用技术条件
GB11032-89 交流无间隙金属氧化物避雷器
GB2900 《电工名词术语》
GB4796 《电工电子产品环境条件》
GB50062 《电力装置的高压试验和自动装置设计规范》
GB50058 《爆炸和火灾危险环境电力装置设计规范》
GB4064 电气设备安全设计导则
GB4890 电气设备抗干扰特性
GB4720－84 低压电器控设备
JB616-84 电力系统二次电路用屏(台)通用技术条件
TEC 144 低压开关和控制设备的外壳防护等级
ISA-55.4 仪表回路图
DL 5028 电力工程制图标准
LEC 60-1 1989 高电压试验技术 第一部分：一般试验要求
GB／T 16927.1－1997 高电压试验技术 第一部分：一般试验要求
LEC 60－1：1994 高电压试验技术 第二部分：测量系统
GB／T 16927.1－1997 高电压试验技术 第二部分：测量系统
DL474.2-92 现场绝缘实验实施导则 直流离电压试验
ZBF 24002 现场直流和交流耐压试验电压测量装置的使用导则
ZBK41006－89 试验变压器
GB4793－1984 电子测量仪器安全要求
GB/T2423.8－1995 电工电子产品基本环境试验规程
GB/T3859.1－1993 半导体变流器基本要求的规定
GB／T3859.2－1993 半导体变流器应用导则
GB10229－88 电抗器
GB6587.7 电子测量仪器的基本安全试验
GB 191 包装贮运标志
DL/T5004-2010 火力发电厂试验、修配设备及建筑面积配置导则
上述标准均执行最新版本。
上述标准提出了最基本要求，如果根据投标方的意见并经招标方接受，使用优于或更为合理的原理、设计或材料，并能使投标方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由投标方超越。当标准、规范之间出现矛盾时，投标方应将矛盾情况提交给招标方，以便在开始生产前制定解决方案。
设备包括投标方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，并包括在供货期内有效的任何修正和补充。
3.2 系统概述
本期工程2台机组分别通过发电机-变压器-线路组型式接入新建的220kV配电装置。电厂220kV规划出线6回，远景采用双母线单分段接线；本期出线4回，采用双母线接线。
两台机设一台高压起动/备用变压器，电源从厂内220kV配电装置引接。
4. 高压试验室设备技术要求：
*（1）为了严把设备购置质量关，避免伪劣产品的使用，保证招标方电气设备的安全运行，投标方所提供各类设备的生产厂家必须为山东电力技术监督办公室鲁电技监（2014）25号文规定的各分项设备的生产厂家。
*（2）按照山东电力技术监督办公室鲁电技监（2014）25号文要求，投标方所供的仪器验收时必须出具山东电力集团公司电力科学研究院的检测合格报告。
（3）试验仪器均应含有应有的附件、包装包以及坚固、轻便、结构适合的便携式铝合金包装箱。
4.1直流高压发生器
4.1.1用途及功能：直流高压发生器应依据原能源部颁布的中国行标《便携式直流高压发生器通用技术条件》设计，并应是最新产品。该设备整机由测量控制系统、升压系统及倍压系统组成，分置于铝合金控制箱和倍压筒内，重量轻，体积小，采用串级倍压整流电路，电压波形好，输出功率大。电路设计新颖，测量范围宽，读数直观、准确。并具有零位启动、过流保护之功能。可测试电力电缆、电力变压器、高压开关、氧化锌避雷器等设备。0.75UDC1mA功能按钮，氧化锌避雷器测量直读，可耐受放电不损坏。
4.1.2 主要技术指标及要求
技术参数
60kV/2mA
200/300kV/3mA
输出电压KV
60kV
200/300kV
输出电流mA
2mA
3mA
充电电流mA

4.5
电压测量误差
1%±2 个字
电流测量误差
1%±2 个字
过压整定误差
≤1%
0.75切换误差
≤1%
纹波系数
≤1.0%
电压稳定度
随机波动、电源电压变化±10%，≤1.0%
工作方式
间断使用：额定负载30 分钟；
1.1 倍额定电压使用：10 分钟
电源电压
单相220V
电源频率
50Hz
4.2 回路电阻测试仪
4.2.1用途：采用直流恒流电源作测验电源，测试电流无需手动调节，测试电流可达200A，并且恒流电源设计较高的开口电压，使用较细截面的测试线即可满足测试要求，测试过程由单片机控制自动完成，可快速准确测量开关设备、母线的回路电阻。
4.2.2 主要技术指标及要求：
测试电流：100A、200A
*测量范围: 100A：0 mΩ~ 20mΩ
测试时间：10秒、60秒
准 确 度：±（0.5%×R+1μΩ）
分 辨 率：0.1μΩ
环境湿度：≤85%RH
工作电源：AC 198 V~242V
电源频率：(50±1)Hz
抗电磁干扰能力强。
4.3 介质损失测试仪
4.3.1用途及功能：220kV变压器、套管、电压互感器、电流互感器介质损耗及电容量测量,具有过流、过压和接地保护等多级保护，安全可靠。仪器抗震性能好，高压电缆可拖地使用,内置串联和并联两种介损测量模型，方便仪器检定,测量缓速升/降压，故障时迅速降压，电流电压实时监示，确保人身和设备安全，CVT自激磁测量时，C1/C2可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件，具有反接线低压屏蔽功能，在220kVCVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量，可同时测出主电容和被屏蔽电容的电容量和介损值。具有变频CVT自激法测量接口，可以设置高压电压/电流、低压电压/电流4个保护限制，确保人身、设备安全接线接触不良，仪器有提示功能，方便用户对测量结果进行判断和排查接线错误。
4.3.2主要技术指标及要求
*（1）介损：测量范围：不限，电容、电感、电阻三种试品自动识别。
测量精度：±（读数×1%+0.00040） 2倍干扰电流下。
分辨率：0.001%
*（2）电容：测量范围：内置高压3pF~60000pF/10kV 60pF~1.5μF/0.5kV
外加高压3pF~1.5μF/10kV
分辨率：最高0.001pF，4位有效数字
精度：±（读数×1%+1pF）
*（3）抗干扰性能：在200%干扰（即I干扰 / I试品≤2）下仍能达到上述准确度
*（4）输出高压：0V-10kV平滑可调输出
分辨率：1V 精度：±(1.5%×读数+10V) 最大输出电流：200mA
（5）试验频率：45Hz 50Hz 55Hz 60Hz 65Hz 固定频率
45Hz/55Hz 55Hz/65Hz 47.5Hz/52.5Hz 自动双变频
测试频率： 精度：±0.01Hz 分辨率： 0.01Hz
*（6）试验电流范围：10μA~5A
*（7）CVT自激法测量
输出电压3~50V 输出电流3~30A
高压电压、电流和低压电压电流4种保护限制，误选菜单不会输出激磁电压。
（8）CVT变比测量
变比测量范围：10~99999
变比测量精度：±读数×1%
相位测量范围：0~359.999°
相位测量精度：±0.02°
（9）电源：180V~270VAC 50Hz/60Hz自动（市电或发电机供电）
（10）打印机：自带热敏打印机
（11）计算机接口：标准RS232接口
*（12）主要保护：
①高压过载时，以短路方式高速切断输出，无过电压。
②仪器外壳带电时，启动接地保护。
③低压电源断电保护。
④误加380V电压，不会损坏仪器。
⑤接线端子高/低压分明，声光报警齐全。
4.4 氧化锌避雷器特性带电测试仪
4.4.1用途及功能：测量MOA的阻性电流，由此判断MOA受潮和老化程度。
1、可同时测量三相MOA的阻性电流，并自动补偿相间干扰，也可以单相测量。
2、无线传输参考电压，节省了收放电缆的时间。仪器也支持有线传输参考电压方式。
3、支持三相、单相或B相接地的PT二次电压。如果不是待测相的参考电压，仪器会自动选择合适的补偿角度。
4、使用检修电源或任何220V电源电压做参考，使用非常安全。仪器会自动补偿合适的角度。
5、特有的感应板替代PT二次电压测量技术，使测量更安全快捷。
6、全数字波形分析，配合高速微处理器，实现精确稳定地测量。
7、所有测量均符合规范的电工理论，仪器性能可以实验室验证和校准。
8、外置电压隔离器，双重隔离，更加安全可靠。
9、仪器操作简便。汉字菜单，测量数据丰富，并能显示波形。
10、带背光的大屏幕液晶显示器，白天夜间均能清晰观察。
11、仪器内含充电电池，方便现场使用。
12、自带日历时钟、热敏打印机，能存储100次测量数据。
13、带计算机接口，可把测量数据传送到计算机进行数据处理和报表输出。
4.4.2 主要技术指标及要求
* 全电流测量范围： 0~10mA有效值，50Hz / 60Hz
准确度： ±（读数×5%+5uA）
* 阻性电流基波测量准确度（二次法不含相间干扰）：±（读数×5%+5uA）
* 电流谐波测量准确度： ±（读数×10%+10uA）
电流通道输入电阻： ≤2Ω
参考电压输入范围： 25V~250V有效值，总谐波含量<30%，50Hz / 60Hz
参考电压测量准确度： ±（读数×5%+0.5V）
电压谐波测量准确度： ±（读数×10%）
参考电压通道输入电阻：≥300kΩ
电场强度输入范围： 30kV/m~300kV/m，总谐波含量<30%
电场强度测量准确度： ±（读数×10%）
电场谐波测量准确度： ±（读数×10%）
发射距离 500米
电池工作时间： 主机6小时，电压隔离器：有线传输6小时，无线发射2小时
充电电源： 220V±10%，50Hz / 60Hz
充电时间： 约5小时 电压隔离器重量： 0.8kg (不含线缆)
4.5 接地电阻导通仪
4.5.1 用途及功能：用于测量接地装置之间的导通电阻。仪器符合《DL/T 475-2006接地装置特性参数测量导则》要求，适用于发电厂、变电站、配电站、建筑物等在建或运行接地系统的接地装置电气完整性测试，仪器采用直流大电流测量，配合数字滤波技术，能将工频干扰抑制到万分之一以下，在工频强干扰下，读数非常稳定。
4.5.2 主要技术指标及要求
测量范围：0~20Ω
最高分辨率：0.001mΩ
测量准确度：±（读数×1%+0.01mΩ）
测量时间：10/20/30/40/50/60秒/连续测量
试验电源：恒流限压，约10V
试验电流：直流，1/2/3/4/5/10A
充电电源：输入100V~240VAC，50Hz/60Hz，输出12.6V/3A
打 印 机：热敏打印机，纸宽58mm纸卷直径最大40mm
数据存储:存储100组测量数据
通讯接口:RS232串口和蓝牙
4.6 高压开关特性测试仪
4.6.1 用途及功能：适用于各大开关厂生产的不同型号、不同性能的高压、中压开关，适用于国内外生产所有型号的SF6开关、真空开关的动作特性试验。其选用的测试线能够满足同时测量12个断口的固有分、合闸时间、同相同期、相间同期所需要的测试线。
4.6.2 主要技术指标及要求
时间：可同时得到12个断口的固有分、合闸时间、同相同期、相间同期；真空开关各断口弹跳时间，弹跳次数、弹跳过程；带合闸电阻开关同时可测6个断口的合闸电阻的预投时间、预投波形及电阻阻值。
速度：刚分、刚合速度、平均速度、最大速度 时间-行程特性曲线，重合闸一分速度，一合速度，二分速度，在测速度方面配有申请国家专利的万能测速加速度传感器，预留测速激光传感器接口。
行程：总行程，开距，超行程，过冲行程，反弹幅值
*合闸电阻 ：量程 7000欧姆 分辨率 1欧姆
*动作电压：提供DC30～250V、20A（瞬时工作）数字可调断路器动作电源，任意整定分、合闸线圈的动作电压值，还可完成断路器的低电压动作试验，测量断路器的低电压动作试验时，仪器能够满足在测量时调低、调高试验电压的功能。
动作电流：分、合闸线圈的分、合闸电流值及其电流波形图
重合闸：任意整定重合闸间隔时间值、金属短接时间、无电流间隔时间
图谱：开关动作一次，即可得到开关运动特性的时间，弹跳、行程、速度、电流综合图谱，并可通过独特的数据分析管理软件对图谱上任意点进行分析
*时间通道： 12路 最大可测时间： 16000ms 分辨率： 0.1ms
*速度通道： 2路(线性通道和数字通道各一路)
最大可测速率： 20.0m/s 分辨率： 0.01m/s
*行程：油开关和SF6开关：最大可测行程600mm，分辨率：1mm
*真空开关：最大可测行程50mm，分辨率：0.1mm
*机内电源：电压调节范围：DC30～250V，电压调节分辨率：1V
电压调节方式：数字调节，最大输出电流：20A
开关动作一次，得到所有数据及图谱。
主机大屏幕液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
中文菜单操作，使用方便。
全中文内置热敏打印机，快捷打印所有数据及图谱。
速度通道有数字光栅通道和模拟线性通道，刚分、刚合速度相应地编制了分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速分析。
仪器配有与PC机联机的USB接口及《开关测试仪分析软件》，中文Windows界面，可与PC机联机操作，试验结果也可通过USB直接存入U盘。
4.7 充电雷击计数器校验器
4.7.1用途及功能：电流表校验：装置能带电校验氧化锌避雷器用监测器毫安表的测量准确度。计数器校验：装置能产生冲击电流作用于动作计数器，用于校验和测试氧化锌避雷器用监测器的放电技术功能。
4.7.2主要技术指标及要求
工频电流测量：0.1mA-10 mA，误差限值：±（0.5%R+2个字）
冲击电流输出：50-100A
仪器电源：AC220V
温度：-20℃~40℃
湿度：<80%
4.8 变压器直流电阻测试仪
4.8.1用途及功能：适于互感器、发电机、110kV及以下电压等级变压器的直流电阻快速测量。
4.8.2主要技术指标及要求
测试电流
≤1mA
10mA
100mA
500mA
2A
10A
测量范围
200Ω~50kΩ
20Ω~2kΩ
2Ω~150Ω
0.1Ω~30Ω
2mΩ~5Ω
1mΩ~15mΩ
准 确 度
±(0.5%´R)
±( 0.2%´R+2个字)
最小分辨率
0.1μΩ
环境温度：0℃~40℃
环境湿度：≤85%RH
工作电源：AC 198 V~242V
电源频率：(50±1)Hz
4.9 变压器直流电阻测试仪(自动助磁)
4.9.1用途及功能：适于220KV—500KV电压等级变压器直流电阻测量，设备应采用自动助磁方法可快速准确测量铁芯五柱低压角接绕组的直流电阻，消磁功能可有效降低变压器直流电阻测量后的直流剩磁，对于最常见的YNd联接变压器高低压试验接线可一次完成。仪器测试全过程由单片机控制完成，应具有完善的反电势保护功能和现场抗干扰能力，还具有U盘存储、数据打印、微机通讯、AC380V错接保护等功能。
4.9.2主要技术指标及要求
稳流电流：1A、10A
*测试电流： 四端法 1A、10A ；
三通道 0.5A/1A/0.5A 、 5A/10A/5A
*测量范围： 四端法 1A： 1Ω ~ 20Ω
10A： 1mΩ ~ 2Ω
三通道 0.5A/1A/0.5A： 1Ω ~ 10Ω
5A/10A/5A： 1mΩ ~ 1Ω
*准 确 度： 0.2级
*分 辨 率：0.1μΩ
环境温度：0℃~40℃
环境湿度：≤85%RH
工作电源：AC 198 V~242V
电源频率：(50±1)Hz
无载分接绕组横向逐相自动测量功能，有载分接绕组三相同时测量；
设备具有三相同时、三相横向逐项及单相等多种直流电阻测量与消磁方式；
完善的反电势保护功能和现场抗干扰能力；
*数据掉电保护，时钟提示，交流380V错接保护，仪器设计应有AC 380V错误接线保护功能, 错误接至AC 380V或供电电压超出AC220V 20℅以上内部蜂鸣器报警，仪器将无法正常工作。
*对于最常见的YNd联接变压器高低压试验接线可一次完成，仪器根据不同的绕组类型设计有相应的测试方法。
测试电流根据测量范围有1A及10A可供选择。
4.10交流耐压试验装置
4.10.1用途及功能：满足350MW发电机组的工频交流耐压试验及以下技术指标。
*发电机额定电压Un=20kV；试验频率：（50±5）Hz； 定子绕组单相对地电容量约：C≤0.3μF，投标方应提供负载补偿电容器，降低频率。
4.10.2主要技术指标及要求
1） 设备型号及名称：调频串联谐振试验设备
2） 额定输出电压： 投标方填写
3） 最大输出电流： 投标方填写
4） 额定容量： 投标方填写
5） 输出频率： 投标方填写
试验频率： 50±5Hz（工频范围）
6） 谐振电压波形： 正弦波，波形畸变率＜1.0%
7） 品质因数： 30～80
（发电机试验时考虑泄漏、损耗等原因，Q值取7）
8） 工作制： 满功率输出下，一次连续工作时间15min
9） 输入工作电源： 三相380V±10%，50Hz，＜投标方填写A/相
4.10.3变频电源技术指标
1） 输入工作电源： 三相380V±10%，50Hz，＜投标方填写 A/相
2） 输出电压和电流： 0～450V，最大电流，投标方填写
3） 输出频率： 30～300Hz，频率调节细度过0.1Hz，不稳定度＜0.05%
4） 额定输出功率： 投标方填写
4.10.4励磁变压器
采用干式结构，绝缘耐热等级为H级，满足GB6450/T《干式变压器》的要求。高、低压绕组及铁芯间均设静电屏蔽层，既作为励磁变压器，又是隔离变压器。内置过压保护，防止击穿反击。
1） 额定容量： 投标方填写
2） 输出电压： 投标方填写
3） 工作频率： 投标方填写
4） 工作制： 投标方填写
4.10.5 高压谐振电抗器
高压谐振电抗器采用真空环氧整体浇注，外有憎水层，防潮性能好，绝缘耐热等级F级，满足干式电抗器国家规范要求。电抗器为便携式，体积小，重量轻。电抗器配有防涡流绝缘底座，电抗器串联时可分组重叠，减轻劳动强度，增强安全稳定性。
1） 额定容量： 投标方填写
2） 额定电压： 投标方填写
3） 额定电流： 投标方填写
4） 额定电感量： 投标方填写
5） 工作频率范围：投标方填写
6） 工作制： 投标方填写
4.10.6 电容分压器
4.10.6.1性能特点
1） 额定电压下可连续运行2小时。
2） 在30~300Hz范围内，其精度和稳定度保持要求不变。
3） 在20℃、0.4—0.5UN下介损值：≤0.0025
4.10.6.2技术参数
1） 工作方式： 投标方填写
2） 额定电压： 投标方填写
3） 额定电容量： 投标方填写
4） 工作频率： 投标方填写
5） 测量误差： 投标方填写
4.10.7负载补偿电容器
1） 额定电压： 投标方填写
2） 额定电容量： 投标方填写
4.10.8 性能特点
1） 参数设置：可对试验电压、加压时间、试验模式、频率模式、测量分压器量程等参数进行设置或选择。
2） 试验模式：手动试验模式、自动试验模式
a、手动试验模式：具备升压、调谐（含手动、自动）、分段计时、存取频、降压（手控自动）功能等。
b、自动试验模式：进入试验状态后，自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。
3） 保护功能及其信息提示：具备高压过压（软、硬件双重保护）、低压过压、低压过流保护，以及失谐保护、零位、超温、放电保护等多重保护功能。
4） 数据存储功能：试验结果保存、打印、上传、回查等。
a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断原因。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录。
b、数据查询：可将已保存的试验结果数据显示到屏幕上。同时具有RS-232接口，可将数据输出打印。
5） 自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1%。
6） 调频范围及频率分辨率均可设定：调频范围可设为20～300Hz、45～65Hz、50Hz、20～400Hz，按需设置，加速调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.05Hz、0.02Hz、或0.01Hz，在调谐效率与调谐精准度之间取得平衡。
7） 双重过压保护功能：软件过压保护值设置不当时执行，丰富的高压过压保护功能，同时具备软件、硬件过压保护，更具安全性，有效保护人身、设备及试品的安全。
a、自动过压整定功能：软件过压保护值设备不当时，系统自动修正为设备电压（试验电压）的1.1倍。
b、独立的硬件过压保护功能：通过面板上的编码开关整定保护值，一目了然，完全由硬件独立实现过压保护功能，不受干扰，安全可靠。
8） 分压器档位设置功能：根据配用分压器情况，正确设置分压器节数或电压等级，系统自动确定对应的分压比，因此无须换算，显示屏直接读取，表计电压为试验电压数据。
9） 电脑联机操作功能：除开、关电源外，其它所有功能均可通过与电脑联机完成操作。
10） 软件校表功能：此为隐式功能，必要时可提供给用户。软件完成，无须变动硬件，方便设备检验时，由用户自行操作校准表计。
4.11耐压试验装置及配套操作箱(10kVA )
4.11.1使用用途：6/10KV电气开关设备交流耐压试验
4.11.2 主要技术指标及要求：
1、 操作箱、变压器 容量： 10kVA 输入电压：AC 220V
2、 输出电压：AC（0～60） kV
3、 过压、过流、放电、过热及零启动保护动作可靠
4、 接线简单、操作方便、简易；
5、 设备组成各部件体积小、重量轻、便于搬运、便于现场试验；
6、 抗震、防尘标准按IEC标准设计，可在恶劣的环境下使用
4.12交流耐压试验装置及配套操作箱(20kVA )
4.12.1使用用途：6KV电机、母线交流耐压试验
4.12.2主要技术指标及要求：
1. 操作箱、变压器 容量：20kVA 输入电压：AC 220V±10% 50Hz±1Hz
2. 阻抗电压：4.5%~8% 输出电压：AC（0～20） kV
3. 输出电压波形：正弦波
4. 表面温升：＜55℃
5. 空载损耗：0.2%~0.35%
6. 允许连续运行时间：2小时
7. 间续运行时间：连续
8. 过压、过流、放电、过热及零启动保护动作可靠
9. 接线简单、操作方便、简易；
10. 设备组成各部件体积小、重量轻、便于搬运、便于现场试验；
11. 抗震、防尘标准按IEC标准设计，可在恶劣的环境下使用
4.13 接地电阻测试仪
4.13.1使用用途：测量各种接地装置的接地电阻和地电压及低阻导体的电阻值.
4.13.2主要技术指标及要求：
接地电阻测量（导体电阻值的测量）
*测量范围：0～10Ω； 10Ω～100Ω； 100Ω～1000Ω。
*测试电流：1mA
*基本误差：≤±5%
*地电压引入的测量误差：≤±2% AC 50Hz ≤2V
辅助接地电阻≤5kΩ时,引入的测量误差：≤±10%
4.14 智能电导盐密测试仪
4.14.1使用用途：测量绝缘子表面等值附盐密度
4.14.2主要技术指标及要求：
测量范围：
*盐密：0.0001mg/cm2～9.9999mg/cm2（按X-4.5型绝缘子为准）
测量温度 ：0℃～100℃
*测量电导率：0～200000μs/cm
基本误差：
测量盐密：分辨率0.0001位
满量程精度：±2%
测量温度：分辨率0.1位，精度±0.5℃
测量电导率：分辨率1μs/cm
5.其它高压试验室设备设备技术要求见供货范围列表。
6.质量管理及保证
投标方应保证其提供的货物是全新的、未使用过的，采用的是优质材料和先进工艺，并在各方面符合合同规定的质量、规格和性能。投标方应保证其提供的仪器实行叁年内免费维护（包括软件的免费升级和仪器的免费维修），全寿命终身维修服务。在其寿命期内运行良好，投标方应承诺设备的寿命不少于8年。在质保期内，由于投标方设计、材料或工艺的原因所造成的缺陷或故障，在合理的期限内投标方应免费负责修理或更换有缺陷的零部件或整机。
6.1质保期应为设备投运验收后12个月或合同设备达到指定交货地点18个月，质保期以先到为准。
6.2在质量保证期内，由于投标方设备的质量问题而造成停运，投标方应负责尽快更换有缺陷或损坏的部件，并赔偿相应损失；同时，设备的质保期将延长，延长时间为设备到货后12个月。
6.3现场出现设备、仪器及零配件故障，投标方48小时内提供备件响应。
6.4投标方应对合同设备的设计、材料选择、加工、制造和试验等建立质量保证体系，并在合同设备的整个制造过程中严格按其执行。
6.5对合同设备投标方应采用有运行经验证明正确的、成熟的技术；若采用投标方过去未采用过的新技术，应征得招标方的同意。
6.6质保期后，投标方应长期供应备品备件。
6.7质保期后，如招标方有必要请投标方人员到现场服务时，投标方人员应及时到现场服务。
6.8投标方从其他厂采购的设备，一切质量问题应有投标方负责。
附件2 供货范围
1 一般要求
1.1投标方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合技术协议书的要求。
1.2 投标方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，如果本技术协议书未列出和/或数量不足，投标方仍须在执行合同时免费补足。
1.3投标方须提供用于设备的安装、调试、维修所用的专用工具以及设备商业运行前所必须的备品备件(即随机备品备件)，计入投标总价，并提供详细供货清单。
投标方推荐设备三年商业运行或首次大修所需的备品备件清单，供评标参考，但不计入投标总价。
1.4投标方提供所供设备中的进口件清单。
2 供货范围
投标方须确保供货范围完整，满足招标方对安装、调试、运行和设备性能的要求，并提供保证设备安装、调试、投运相关的技术服务和配合。若在安装、调试、运行中发现缺项，投标方无条件免费补充供货。
*2.1 投标方提供的供货范围：
投标方所提供各类设备的生产厂家必须为山东电力技术监督办公室鲁电技监（2014）25号文规定的各类分项设备的生产厂家。
投标方按照山东电力技术监督办公室鲁电技监（2014）25号文规定，对所有分项设备生产厂家应分别报价，按最高价计入总价，最终由招标方确定设备生产厂家。
序号
名称
单位
数量
鲁电技监（
