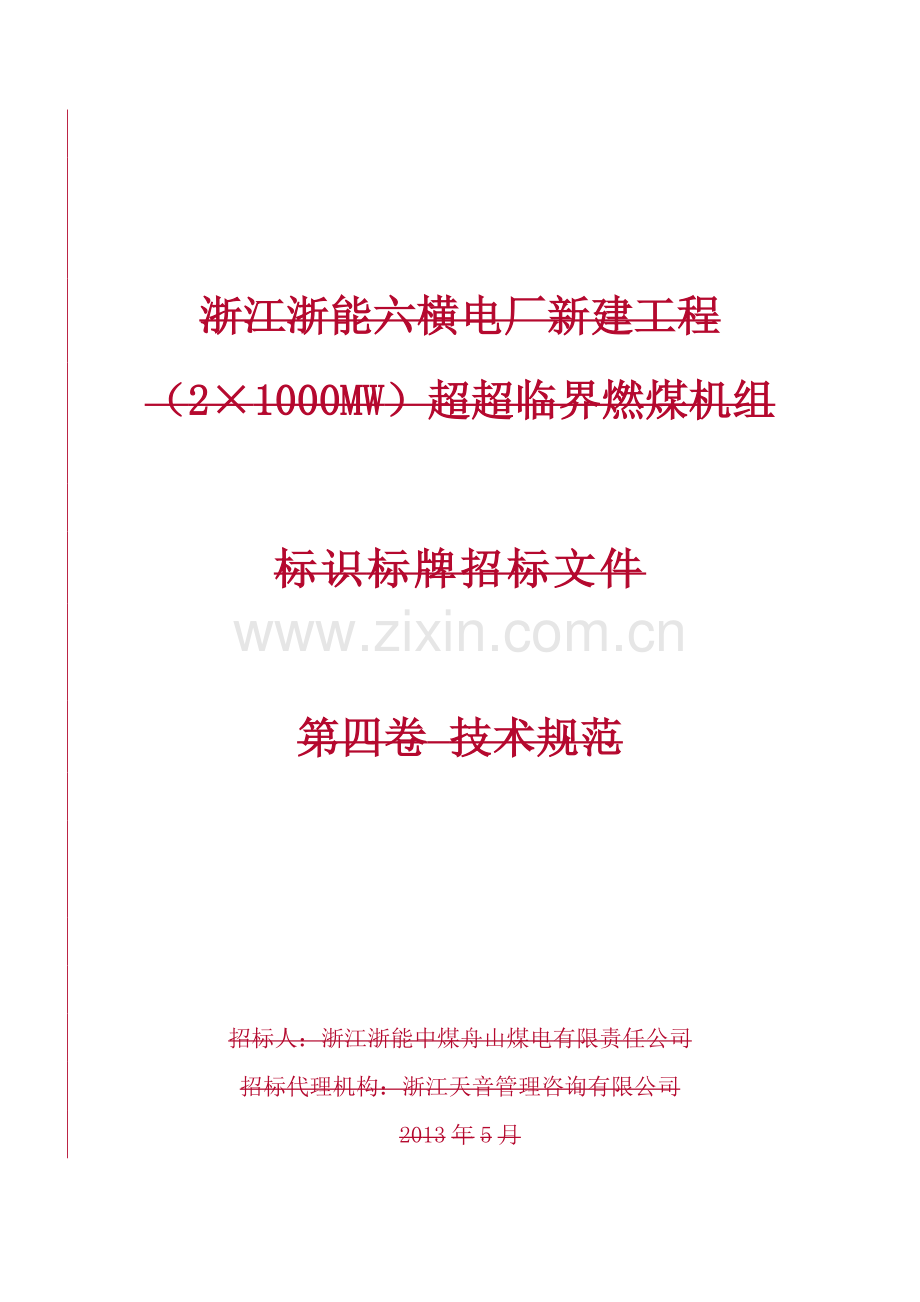

浙江浙能六横电厂新建工程
（2×1000MW）超超临界燃煤机组

标识标牌招标文件

第四卷 技术规范

招标人：浙江浙能中煤舟山煤电有限责任公司
招标代理机构：浙江天音管理咨询有限公司
2013年5月

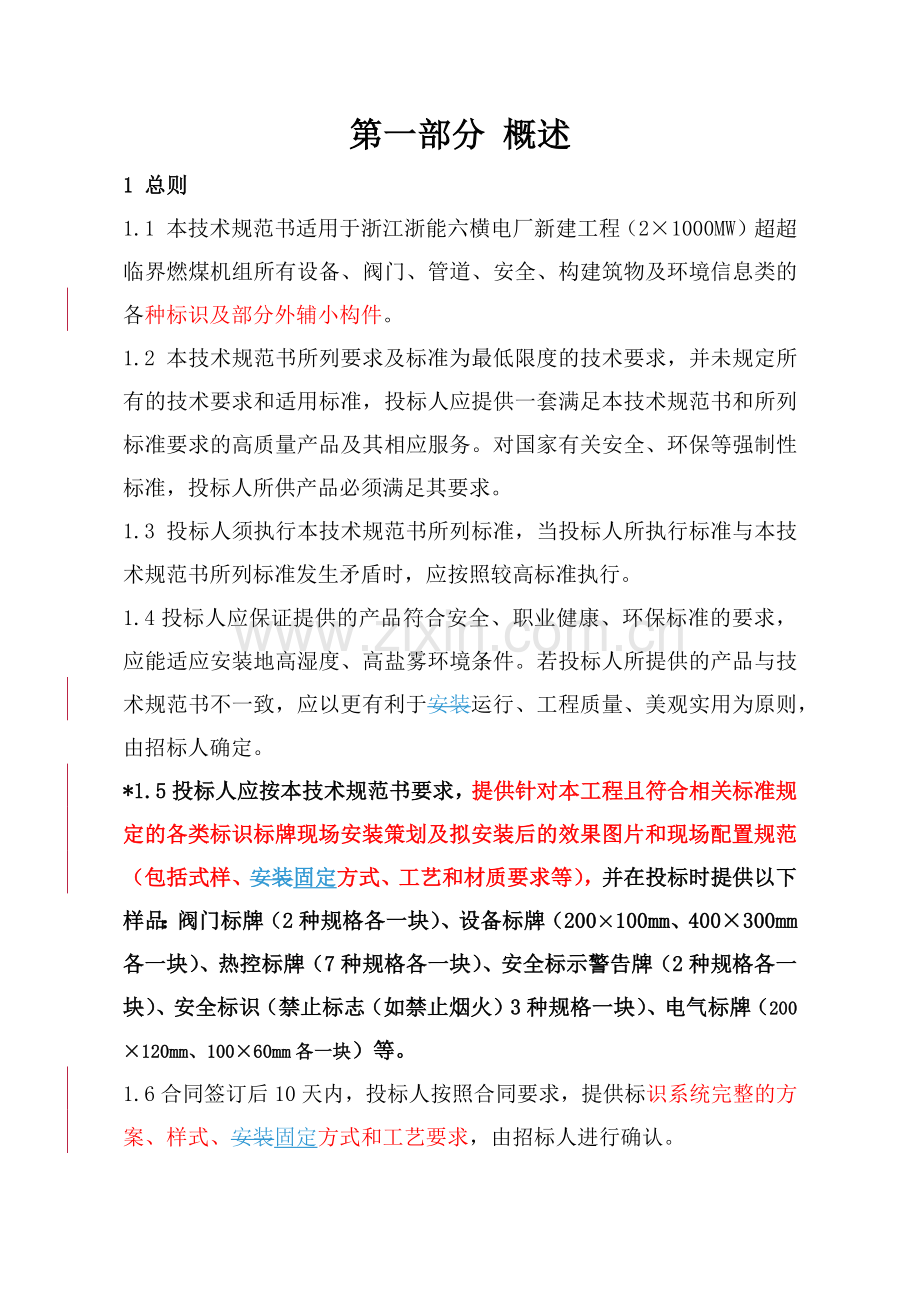

第一部分 概述
1 总则
1.1 本技术规范书适用于浙江浙能六横电厂新建工程（2×1000MW）超超临界燃煤机组所有设备、阀门、管道、安全、构建筑物及环境信息类的各种标识及部分外辅小构件。
1.2 本技术规范书所列要求及标准为最低限度的技术要求，并未规定所有的技术要求和适用标准，投标人应提供一套满足本技术规范书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，投标人所供产品必须满足其要求。
1.3 投标人须执行本技术规范书所列标准，当投标人所执行标准与本技术规范书所列标准发生矛盾时，应按照较高标准执行。
1.4投标人应保证提供的产品符合安全、职业健康、环保标准的要求，应能适应安装地高湿度、高盐雾环境条件。若投标人所提供的产品与技术规范书不一致，应以更有利于安装运行、工程质量、美观实用为原则，由招标人确定。
*1.5投标人应按本技术规范书要求，提供针对本工程且符合相关标准规定的各类标识标牌现场安装策划及拟安装后的效果图片和现场配置规范（包括式样、安装固定方式、工艺和材质要求等），并在投标时提供以下样品：阀门标牌（2种规格各一块）、设备标牌（200×100mm、400×300mm各一块）、热控标牌（7种规格各一块）、安全标示警告牌（2种规格各一块）、安全标识（禁止标志（如禁止烟火）3种规格一块）、电气标牌（200×120mm、100×60mm各一块）等。
1.6合同签订后10天内，投标人按照合同要求，提供标识系统完整的方案、样式、安装固定方式和工艺要求，由招标人进行确认。
1.7 投标人在投标时应对招标人标书提供的每种规格标牌注明单价。
1.8 在签订合同之后（投料生产前），招标人有权提出因规范标准和规程发生变化而产生的一些补充要求，投标人应在设计上给予修改。具体项目由双方共同商定。
1.9 从投标阶段至合同执行完毕所有技术资料均采用国际单位制。
1.10只有招标人有权修改本技术规范书。本技术规范书与合同正文具有同等效力。

2 规范和标准
本技术规范中涉及的所有规范、标准（包括一切有效的补充或附录）均为最新版本，若发现本规范书与参照的文献之间有不一致之处，投标人应向招标人书面说明，并由招标人最后决定。如投标人使用本规范书以外的规范和标准，应征得招标人的同意。
《安全色》（GB 2893—2008）
《安全标志及其使用导则》（GB 2894—2008）
《工业管道的基本识别色、识别符号和安全标识》（GB 7231—2003）
《消防安全标志设置要求》（GB 15630—1995）
《消防安全标志》（GB 13495—1992）
《道路交通标志和标线》（GB 5768—2009）
《工作场所职业病危害警示标识》（GBZ 158—2003）
《图形符号 安全色和安全标志 第1部分：工作场所和公共区域中安全标志的设计原则》（GB/T 2893.1—2004）
《火力发电企业生产安全设施配置》（DL/T 1123-2009）
《火力发电厂保温油漆设计规程》（DL/T5072-2009）
3 双方责任
3.1 招标人责任
3.1.1 负责提供需要制作的标识标牌的估算数量、规格及材质要求清单，提供合同实施阶段制作详细清单。
3.1.2 负责指定标识标牌的安装固定具体地点和具体层位位置。
3.1.3 有权按照国家和电力行业及招标人有关安全生产、劳动职业卫生的法规、制度对中标人在生产区域内对中标人的施工进行监督和管理，并通过扣款的形式对中标人的违规行为进行约束。
3.1.4 有权追究因中标人在招标人生产区域内的施工人员违反有关安全规定和作业程序给招标人造成的一切损失。
3.1.5 中标人最终下料制作前所有的标识标牌样式由招标人最终确认。
3.2 投标人责任
3.2.1 负责按照招标人提供的清单，生产、供应符合本规范书要求和国家相关标准、规范的标识标牌和固定需要材料、配件和工具。若本规范书要求与国家相关标准规范不符，投标人应向招标人提出，由招标人最终确认。
3.2.2 负责标识标牌的运输和安装悬挂工作（安装需要材料、配件和工具由投标人负责），投标人必须保证安装配件材料要求和并符合安装固定质量要求。
3.2.3 投标人施工人员在经过招标人安监部门安全考试合格后方可进行现场标识标牌安装工作，并遵循本招标文件附件X10《安健环文明施工协议》。
3.2.34 中标人应严格管理，保证进入工地现场施工人员遵守国家和招标人的各项安全生产工作规定，接受招标人的监督和管理；。
3.2.5中标人施工人员在施工中，如因违反招标人各项安全生产工作规定和作业程序而导致一切后果由中标人自负。
4 技术要求
4.1 总体要求
*4.1.1 所有要求用不锈钢的金属标识标牌、支架、安装固定配件均采用等级不低于304号不锈钢，具有良好的抗腐蚀性；所有反光膜选用3M品牌或“相当于”的七年工程级反光膜；所有ABS材料选用台塑品牌或“相当于”；所有安装固定用的胶材为选用3M品牌或“相当于”的耐高温胶。
4.1.2 所有户外的、与海水接触的以及其他要求用不锈钢的标识标牌除材质要选用4.1.1要求外，还应采用7年工程级进口3M反光膜贴膜防腐，且投标人在投标文件中应详细列出该防腐措施并提供保质期年限。
*4.1.3 所有安全标识标牌采用膜膜相贴工艺；所有构建筑物标牌采用膜膜相贴工艺；所有热机阀门牌采用蚀刻工艺；所有热工标识牌（除采用ABS材质标牌）采用蚀刻工艺；室内电气标识牌采用丝印工艺（除采用ABS材质标牌）；化水区域阀门牌采用反光滴塑工艺。
*4.1.4 ABS塑料标牌的加工制作采用雕刻工艺，着色工艺为高光玻璃油墨。
*4.1.5 所有标识标牌中的字体、颜色、形状、大小等应严格按照国家能源局《火力发电企业安全设施规范配置》（DL/T 1123-2009）标准执行。
4.1.6 中标人应按招标人要求提供配套配件负责现场标识标牌的安装。
4.1.7 标识标牌表面应光滑、平整、无变形，具有较强的耐温、耐腐蚀性，安装简单牢固，保证不褪色、不老化、不起壳，保质10年以上；规格在200×100mm及以上设备牌要求四角折边20mm，四个边角要求满焊抛光。
4.1.8 各标识标牌的尺寸必须符合要求，标识标牌的内容、字体、字体颜色及底色符合要求，并严格按招标人提供的清册及版式的要求制作，根据内容、字体的大小按标牌尺寸合理设计，同一标牌的字体应大小协调，排列整齐。投标人负责所有标识标牌的运输及现场安装能为招标人按技术规范要求正常使用。
4.1.9 管道、罐体等设备（设施）的色环、箭头标志、介质名称等数量应根据提供清单进行现场测绘为准，并应符合相关标准规范。
4.2 安全环境信息类标识
4.2.1 安全标识执行国家能源局《火力发电企业安全设施规范配置》（DL/T 1123-2009）标准。
4.2.2 环境标志执行国家环境保护图形标志标准。
4.2.3 个别环境信息类标识标牌规格及内容需要以现场测绘为准。
4.2.4 安全环境信息类标识的制作应满足安装要求：牢固固定要求牢固，安全环境信息类标志牌固定方式应采用的固定方式采用带后架四边固定方式，由中标人负责运输和现场安装。
4.3 油漆类标识
4.3.1 执行国家能源局《火力发电企业安全设施规范配置》（DL/T 1123-2009）标准。
4.3.2 按油漆的附着基面选用对应油漆；施工要求高光、光亮、饱满、；厚度均匀、；厚度不小于0.3mm；边角无毛刺，无渗漏；线条笔直。
4.3.3 油漆标识应具备防晒，防龟裂的基本性能。

第二部分 分述
一、设备、阀门、盘柜和管道标识牌
1 设备标识牌
设备标识牌材质采用不低于304号不锈钢；使用红字红框，字体为黑体；标识牌厚度不小于招标人提供的制作清单要求厚度；设备标识牌采用蚀刻工艺。
1.1 主设备标识牌
1.1.1 主设备标识牌的参数（单位：mm）
参数
种类
B
A
B1
A1
甲
700
500
650
450
乙
600
450
550
400
丙
500
400
460
360
1.1.2 主设备标识牌制作标准
标识牌上要有中文名称和KKS编码，KKS码写在中文名称的下方。

中文名称
KKS编码

B1
A1
B

A

1.2 主要辅机设备标识牌
1.2.1 主要辅机标识牌的参数（单位：mm）
参数
种类
B
A
B1
A1
甲
500
400
460
360
乙
400
300
364
264
丙
200
100
190
90
1.2.2 主要辅机标识牌设备制作标准
标识牌上要有中文名称和KKS编码，KKS码写在中文名称的下方。

中文名称
KKS编码

B1
A1
B

A

1.3 一般辅机设备标识牌
1.3.1 一般辅机设备标识牌的参数（单位：mm）
参数
种类
B
A
B1
A1
甲
200
100
190
90
乙
100
60
90
50
1.3.2 一般辅机设备标识牌制作标准
标识牌上要有中文名称和KKS编码，KKS码写在中文名称的下方。

中文名称
KKS编码

B1
A1
B

A

1.4 设备标识牌制作要求
采用不锈钢蚀刻工艺，不锈钢材料不低于304号，厚度应达到招标 人提供清单足厚要求；规格在200×100mm及以上设备标识牌均要求四角折边20mm，四个边角要求满焊抛光。室内电气设备标识牌采用纯铝板覆反光膜，反光膜为3M 七年工程级，采用丝网印刷工艺。
标识牌要求能牢固固定，并1.5 安装要求
面向主巡回检查路线，要求固定牢固，所有安装配件要求为304号不锈钢；若需要固定安装时需用支架，要求使用304号不锈钢材料。设备标识牌固定在设备本体上的设备标识牌上，采用标识牌框架内部有固定模板的支架方式，使标牌整体美观，表面看不到安装钉铆钉（如下图）。

配套固定模板（材质为0.8mm厚304号不锈钢板）材质304不锈钢板）
2 阀门标识牌
所有阀门标识牌材质为不低于304号不锈钢，采用一体支架结构，使用红字红框，字体统一使用黑体。标识牌厚度不小于1.0mm足厚；除化学专业采用滴塑反光工艺保证防腐外，其他标识牌采用蚀刻工艺。
2.1 热机阀门标识牌
2.1.1 热机阀门牌参数（单位：mm）
参数
种类
B
A
A1
热机阀门（mm）
80
70
50
2.1.2 热机阀门牌制作标准
热机阀门牌上要有中文名称和KKS编码，KKS码写在中文名称的下方，字体为红色黑体。标识牌上部带阀门转向标识和介质颜色，介质颜色按《设备设施色彩管理方案》（Q/ZNZD1342-2013）要求执行。

2.2 热机阀门标识牌制作要求
2.2.1热机阀门标识牌用不锈钢304号，厚度为1.0mm足厚；
2.2.2化学区域采用不锈钢滴塑反光工艺防腐，不锈钢为304，厚度为1mm足厚；反光膜为3M七年工程级反光膜；滴塑厚度为2mm。
2.2.3阀门标识牌整体设计制作安装用直通脚，支脚和标识牌做成一个整体，不带牌套，一次冲压成型。支脚长度为120 40 mm，宽度为25mm15mm，保证其硬度，以至安装后不会歪斜卷曲（见下图）。

2.2.4投标人应提供在阀门支撑杆上或阀门保温套上的304号不锈钢喉箍扣，同时根据招标人现场情况提供多种扣圈规格，适合现场要求，另请在投标文件中详细说明与一体标识牌的连接方式。阀门标识牌将2.3 安装要求和固定方式
面向阀门手轮正面固定安装，。一体标识牌的支脚固定在304不锈钢喉箍上，将喉箍扣到阀门支撑杆上或阀门保温套上，不得安装在阀门手轮上和法兰螺栓上，固定后不得妨碍阀门操作。小型管道阀门法兰螺栓较小的可直接紧扣在管道上，面向阀门手轮正面或主巡检路线。。投标人应根据招标人现场情况提供多种扣圈规格，适合现场要求，并负责运输及现场安装。喉箍材质必须是304不锈钢，并详细说明与一体标识牌的连接方式。
2.4热工仪表测点、盘柜、阀门、执行机构标识牌
2.4.1仪控测点包括：压力、流量差压、液位等各类变送器、压力表、热电偶、热电阻、双金属温度计、压力开关、转速、位移等各类就地测量元件，规格75mm×25mm，无框黑字内刻，文字上（或右）为设备名称KKS码，下（或左）为KKS码设备名称，文字为黑体（字体大小按照牌子尺寸合理安排，以美观为主）。固定方式采用固定方式将采用粘贴或挂牌：若测量仪表在保温箱内或固定在仪表架上则采用粘贴方式(参照附图1，材质采用1.52mm厚ABS 3M高强度粘胶)，否则一律采用挂牌方式(参照附图2，材质为1mm厚304不锈钢板，顶部打孔。
中文名称

中文名称
KKS码

功能码
KKS码

功能码

附图1（75mm×25mm×2mm）

附图2（25mm×75mm×1mm）
2.4.2保温保护箱规格：150mm×40mm×2mm材质采用1.52mm厚ABS 3M高强度粘胶，无框白底黑字内刻，文字上为KKS码，下为保温保护箱五个字。固定方式采用固定方式将采用粘贴。如下图所示：
KKS码
保温保护箱

2.4.3就地大控制柜规格：150mm×80mm×2mm，材质采用1.52mm厚ABS 3M高强度粘胶，无框白底黑字内刻，文字上为设备名称KKS码，下为KKS码设备名称，文字为黑体（字体大小按照牌子尺寸合理安排，以美观为主）。固定方式采用固定方式将采用粘贴。如下图所示：
中文名称

KKS码

2.4.4就地小控制盘、电磁阀柜、就地接线盒规格：80mm×40mm×2mm，材质采用1.52mm厚ABS 3M高强度粘胶，无框白底黑字内刻，文字上为设备名称KKS码，下为KKS码设备名称，文字为黑体（字体大小按照牌子尺寸合理安排，以美观为主）。固定方式采用固定方式将采用粘贴。如下图所示：
中文名称

KKS码

2.4.5电动门动力柜规格：210mm×297mm×2mm，材质采用1.52mm厚ABS3M高强度粘胶，红框白底红字内刻，文字上为KKS码，下为柜子名称，文字为（字体大小按照牌子尺寸合理安排，以美观为主），再下面为柜内空气开关的排序表(参照附图3，材质采用1.52mm厚ABS 3M高强度粘胶)，固定方式采用固定方式将采用粘贴。柜内空气开关规格：40mm×20mm×2mm，材质采用1.52mm厚ABS 3M高强度粘胶，无框白底红字内刻。文字上为KKS码，下为设备名称，文字为黑体（字体大小按照牌子尺寸合理安排，以美观为主），参照附图4，材质采用1.52mm厚ABS 3M高强度粘胶，固定方式采用固定方式将采用粘贴。如下图所示：
KKS码
中文名称

序号
KKS码
中文名称
1

2

3

4

5

6

7

8

附图3，210mm×297mm×2mm，1.5mm厚ABS 3M高强度粘胶

KKS码
中文名称

附图4，40mm×20mm×2mm， ABS 3M高强度粘胶
2.4.6压力流量变送器、压力表、压力开关、液位开关的二次阀、阀组、排污阀规格：75mm×25mm×0.8mm，无框黑字内刻，材质为0.8mm厚304不锈钢板，顶部打孔。如下图所示：

KKS码
中文名称

2.4.7与阀门、挡板不直接相连的电动、气动执行机构规格：80mm×40mm×1mm，无框黑字内刻，材质为1mm厚304不锈钢板，左为KKS码、右为设备名称（字体大小按照牌子尺寸合理安排，以美观为主），顶部打孔。固定方式采用固定方式将采用挂牌方式。如下图所示：

KKS码
中文名称

2.4.8 ABS材料选用台塑品牌的一级品，厚度1.52.0mm，无色差；工艺用电脑精雕，油漆用材料本色漆；四条边线均要求是电脑雕刻成型，不得用裁断机裁出来，保证成品四边均匀无色差。
2.4.9 采用304不锈钢材料，设备标识牌厚度1mm足厚，仪表阀门标识牌厚度0.8mm足厚，除化学采用滴塑反光工艺保证防腐，其他标识牌采用蚀刻工艺。

3 电气设备、屏柜标识牌
采用铝板覆反光膜制作丝印工艺，采用双重编号，除接地刀闸使用白底黑字黑框外统一采用白底红字红框。标识牌后备3M高强度粘胶，直接粘在盘柜门楣或面板上。制作时名称中的字母数字为一整体，字母数字中间不能有空格，例如：“220kV”不能写成“2 2 0 kV”。
3.1 制作要求
标识牌尺寸根据电气设备及屏柜尺寸现场测量制作（详见供货清单），标识牌上要有中文名称和KKS编码，KKS码写在中文名称的下方。

3.2 材料要求
材料选用纯铝板，反光膜为3M七年工程级反光膜；安装用的胶材为3M品牌的耐高温胶。
3.3 安装要求
由于电气屏柜的特殊性，将不得在屏柜上打孔拉铆固定；而采用标识牌备3M高强胶自粘，直接粘连在屏柜门楣或面板上。
4 建构筑物标识牌
4.1 建构筑物标识牌的参数（单位：mm）
参数
种类
B
A
B1
A1
甲
1000
800
920
720
乙
500
400
460
360
丙
400
300
364
264
丁
200
100
190
90
以上为参考尺寸，招标方提供的供货清单作为本次招标的参考，现场制作时应根据建构筑物的结构、尺寸及最终整体安装后的效果最终由招标人确定。
4.2 建构筑物标识牌设备制作及安装要求
建构筑物标识牌采用不锈钢反光，采用膜膜相贴工艺，材料不得低于不锈钢304号不锈钢，厚度应达到招标人提供清单足厚要求；反光膜为3M 七年工程级反光膜，规格在200×100mm及以上要求四角折边20mm，四个边角要求满焊抛光。标识牌上要有中文名称。技术等同于固定安装的设备类标识。
安装位置要朝向主要道路或通道，要求固定牢固，所有安装配件要求为304不锈钢；若安装时需用支架要求使用304不锈钢材料。采用标识牌框架内部有固定模板的支架方式，表面看不到安装钉铆。标识牌要求能牢固固定，固定位置要朝向主要道路或通道，所有配件要求为304号不锈钢；若需要固定支架，使用304号不锈钢材料。采用标识牌框架内部有固定模板的支架方式，使标牌整体美观，表面看不到铆钉。
5 管道标识
对于外径大于76mm的管道，管道标识采用高光油漆直接印刷在保温皮表面或裸管表面；对于外径小于76mm的管道，当在管道上直接涂刷介质名称及介质流向箭头不易识别时可设置标牌；标牌材料选用纯铝板和3M 7年工程级反光膜，铝板厚度为1.0mm，工艺为膜膜相贴。
5.1对于主蒸汽、再热蒸汽、抽汽、给水及疏水等保温管道，管道标识上的介质名称和介质流向箭头的位置和形状参照下图要求制作，并标上介质参数（根据投标人要求包括但不限于压力、温度等参数）。

保温层外直径或
管道直径
规格（mm）
a
b
c
d
e
≤100
40
60
30
100
60
101－200
60
90
45
100
80
201－300
80
120
60
150
100
301－500
100
150
75
150
120
＞500
120
180
90
200
150
5.2对于除5.1条以外的其他不保温管道，管道标识上的介质名称和介质流向箭头的位置和形状参照DL/T5072-2009《火力发电厂保温油漆设计规程》要求制作，并标上介质参数（根据投标人要求包括但不限于压力、温度等参数）。
5.3 安装要求
5.3管道标识要求整体印刷美观，文字排列整齐，文字间隔相等。架空管道要双面均标识，长度在10米以上管道每隔10米标记一次，各管道穿层或穿墙处均要标记，根据现场实际情况管道密集交叉时标记，各层管道均要标记。同个层面要求高度一致，整体做到美观整齐。对于管径小于76mm的安装管道标牌制作时时区分裸管和保温管，标识牌安装前依据管径做相应的弧度；，固定方式将采用：保温管标识直接铆接在保温外皮上，若，是裸管采用专用的喉箍绑定在管道上。
6 管道焊口标牌
管道焊口的标牌的做法及工艺见实样。

7 氢气管道标识桩
采用304不锈钢桩，管桩加注颜色和文字说明。

8 地下管网标识牌
对户外主要地下管道剖面图加装标识牌。技术等同于固定安装的安全类标识，带支架，要求双面。
二、安全标识牌
主要分为固定安装类、运行操作类和检修临时提示类，有禁止、警告、指令、提示、职业卫生和环境信息等种类；材质上固定安装类和检修临时提示类采用铝板反光；个别采用304号不锈钢；运行操作类用绝缘板反光（详见统计清单）。
1 安全标识
1.1 各种类对照图形
1.1.1 禁止标志
1.1.1.1 禁止标志是禁止人们不安全行为的图形标志。
1.1.1.2 禁止标志牌的基本形式是一长方形衬底牌，上方是圆形带斜杠的禁止标志，下方为矩形文字辅助标志，图形上、中、下间隙相等，左、右间隙相等。
1.1.1.3 禁止标志牌长方形衬底为白色，圆形和斜杠为红色，禁止标志符号为黑色。文字辅助标志衬底为红色，字为白色黑体字。
1.1.1.4 可根据现场情况采用以下7种规格。
1.1.1.5 禁止标志牌的参数（α=45），单位：mm
型号
A
B
A1
D（B1）
D1
C
1
120
100
28
73
0.8D
0.08D
2
180
150
41
110
0.8D
0.08D
3
290
240
67
177
0.8D
0.08D
4
460
370
106
281
0.8D
0.08D
5
740
600
170
451
0.8D
0.08D
6
1150
920
265
702
0.8D
0.08D
7
1820
1460
419
1110
0.8D
0.08D
1.1.1.6 禁止标志牌的制图标准：
C
A1
D1
B1

A
B
D
α

1.1.2 警告标志
1.1.2.1 警告标志是提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。
1.1.2.2 警告标志牌的基本形式是一长方形衬底牌，上方是正三角形警告标志，下方为矩形文字辅助标志，图形上、中、下间隙相等，左、右间隙相等。
1.1.2.3 警告标志牌长方形衬底为白色，正三角形及标志符号为黑色，衬底为黄色，文字辅助标志为白底黑框，字为黑色黑体字。
1.1.2.4 可根据现场情况采用以下7种规格。
1.1.2.5 警告标志牌的参数（α=45。），单位：mm
型号
A
B
A1
A2
C
1
150
120
92
35
0.06A1
2
230
190
140
53
0.06A1
3
360
290
220
83
0.06A1
4
580
470
354
133
0.06A1
5
920
740
561
212
0.06A1
6
1450
1160
885
334
0.06A1
7
2300
1840
1403
529
0.06A1
1.1.2.6 警告标志牌的制图标准：
A2
A1
B1
A
B

1.1.3 指令标志
1.1.3.1 指令标志是强制人们必须做出某种动作或采用防范措施的图形标志。
1.1.3.2 指令标志牌的基本形式是一长方形衬底牌，上方是圆形的指令标志，下方为矩形文字辅助标志，图形上、中、下间隙相等，左、右间隙相等。
1.1.3.3 指令标志牌长方形衬底为白色，圆形衬底为蓝色，标志符号为白色。文字辅助标志衬底为蓝色，字体为白色黑体字。
1.1.3.4 可根据现场情况采用以下7种规格。
1.1.3.5 指令标志牌的参数（单位：mm）
型号
A
B
A1
D（B1）
D1
C
1
120
100
28
73
0.8D
0.08D
2
180
150
41
110
0.8D
0.08D
3
290
240
67
177
0.8D
0.08D
4
460
370
106
281
0.8D
0.08D
5
740
600
170
451
0.8D
0.08D
6
1150
920
265
702
0.8D
0.08D
7
1820
1460
419
1110
0.8D
0.08D
A1
B1
危 险
A
B
D

1.1.4 提示标志
1.1.4.1 提示标志是向人们提供某种信息（如标明安全设施或场所等）的图形标志。
1.1.4.2 提示标志牌的基本形式是正方形衬底牌，内为圆形提示标志，四周间隙相等。
1.1.4.3 提示标志牌衬底为绿色，圆形为白色，字为黑色黑体字。
1.1.4.4 可根据现场情况采用2种规格。
1.1.4.5 指令标志牌的参数：A=250mm，D=200mm或A=160mm，D=128mm
1.1.4.6 指令标志牌的制图标准：
A
急 救
泄漏处置
储运要求
危险性
D

1.1.4.7 提示标志的方向辅助标志
提示标志提示目标的位置时要加方向辅助标志。按实际需要指示左向或下向时，辅助标志应放在图形标志的左方，如指示右向时，则应放在图形标志的右方。
1.2 固定安装类安全标识牌
1.2.1 版面要求

1.2.2 制作要求
材料选用铝板反光，厚度为1.81.2mm足厚，反光膜用3M七年工程级；采用膜膜相贴工艺；各类安全标识牌中红色和黄色要求用反光膜本色膜，防止紫外线褪色，保证使用10年以上不褪色。各安全标识牌折边，带配套固定内置模板，四角满焊抛光。

标志牌背面配套内置固定模板（材质为0.8mm厚304不锈钢板）应删除
1.2.3 安装要求
配件必须是304号不锈钢，配套固定模板；安装在墙面等平面上的标识牌不得粘贴，将必须采用打膨胀钉固定，而非粘贴方式，标识牌底边距地面1500mm；“从此上下”标识牌位置与安装在起始栏杆上时斜度与楼梯一致；安装在栏杆上的标识牌需要提供配套后架（可用抱箍），临空固定的标识牌安装需要提供支架（材质为304号不锈钢），保证将来安装后不会产生锐角伤人和美观。
1.3 检修临时提示类
技术等同固定安装类安全标识牌，不必安装，提供配套的双面支架，支架高度为1200mm，宽度与标识牌等宽，以备临时突发情况或常规现场使用（安装配件材质为304号不锈钢）。（安装配件材质为304不锈钢）增加
1.4 运行操作用安全标识牌
主要包括“禁止合闸、有人工作”、“禁止合闸、线路有人工作”、“禁止操作、有人工作”、“止步，高压危险”、“已接地”、“带电设备”、“禁止攀登、高压危险”、“在此工作”、“从此上下”等，技术方案等同固定类安全标识。
1.4.1 制作要求
材料采用绝缘板反光，反光膜用3M七年工程级，采用丝网印刷工艺。绝缘板厚度为2mm。所有运行操作用安全标识牌必须进行连续编号，要求编号无重复。
1.4.2　　 安装方式
直接在标志牌的上方居中打两个等边距5 mm大的孔，在按标志牌大小系挂纯棉绳；或后面带磁性材料的，可直接吸附在设备表面。
2 职业健康类标志牌
2.1 化学MSDS
材质工艺：材质用雪弗板反光防腐，雪弗板厚度为30mm10mm，反光膜为3M 7年级工程反光膜。
2.2 噪声作业岗位职业病危害告知卡
技术等同于固定安装的安全类标识。
2.3 粉尘作业岗位职业病危害告知卡
技术等同于固定安装的安全类标识。
技术等同于固定安装的安全类标识。
2.4 氨区重大危险源安全警示牌和危险物质安全周知牌
按照《浙江省安全生产监督管理局关于统一规范设置重大危险源安全警示牌的通知》（浙安监管危化〔2007〕110号）要求的内容和形式设置。技术等同于固定安装的安全类标识。
2.5 紧急洗眼水标志
技术等同于固定安装的安全类标识。
3 消防类标识牌
3.1 灭火器标志和灭火器箱标志牌（检查内容及使用方法标牌）
技术等同于固定安装的安全类标识。
3.2 地上消火栓标志
技术等同于固定安装的安全类标识，支架采用双柱结构、材质304不锈钢，高1800mm，埋入地面600 mm。
3.3 灭火器性能标志（不适用电火）
技术等同于固定安装的安全类标识。
3.4 火警电话标志
技术等同于固定安装的安全类标识。
3.5 消防设备操作指示牌
技术等同于固定安装的安全类标识。
3.6 紧急出口标志牌
技术等同于固定安装的安全类标识。
3.7 防火重点部位标志牌
技术等同于固定安装的安全类标识。
4 标高荷重标志牌
技术等同于固定安装的安全类标识牌。
材质工艺：除起重设备用高光红色磁漆直接喷刷在抓钩上外其他等同固定安装的安全类标识牌。
5 电梯系统标识
5.1 注意轿箱是否到位警告标识
技术同固定安装的安全类标识牌。
5.2 电梯道口警戒线
材质工艺：路标漆刷刻。
5.3 电梯各层主要设备对位牌（含标高）
技术同固定安装的安全类标识牌
5.4 电梯安全使用注意事项、电梯各层主要设备汇总标识牌（含标高）
技术同固定安装的安全类标识牌。
5.5 电梯内部各层主要设备、电梯安全使用注意事项和常用应急电话合一标识牌
材质工艺：304不锈钢厚度21.0 mm，堆金工艺防止划伤。
6 室外立式橱窗---安全宣传类（采用2.0mm足厚304不锈钢支架）
主要有：进入生产区域须知、基本应急响应流程图、紧急疏散地域图、安全标志展示牌、全厂色标等。
材质工艺：进口阻燃亚克立，车贴写真。
二、油漆类标识
1 禁止阻塞线、防止碰头线、防止绊跤线、安全警戒线、机组分界线、安全通道、接地引下线等
材料上依据附着物表面材质选用，水泥地面用标漆，防腐油漆表面的用相溶的高光油漆，所有油漆面要求按安规要求现场均匀涂刷，各线条的边线要求笔直无渗漏无毛刺。
2 防止踏空线
材料上用不锈钢3M道标，304不锈钢厚度为2.01.5 mm，宽度为150 mm，一边卷边0.3 mm，需提供安装用配套的格栅板夹和不锈钢螺栓。
3 主变、启备变高风险区域加装区域界定线标识（黑黄色）
铝反光，3M 七年反光膜膜相贴工艺。
4、转动设备转向标识。
三、外辅小构件
1 消防通道标识牌
材质工艺：2mm1mm足厚304不锈钢构件、汽车烤漆、3M七年反光贴。
2 消防沙箱及整套应急工具
材质工艺：材料为钢构喷塑。
3 机组导向标识牌和机组组别标识牌（机组间隔）
材质工艺：材料用超薄灯箱做外框，图案丝印反光膜；安装在栏杆上的标识牌要求提供带304不锈钢支架。
2 主厂房内各楼梯口引导标识
材质工艺：楼梯口引导标识材料用超薄灯箱做外框，图案丝印反光膜。
3 主厂房各大门标识（开关室、电子室除外）
各大门标识采用不锈钢304，标准同建构筑物标识牌，做成长方形固定在门楣上。在各种推拉门上标识其操作方式“推、拉”，防止误推误撞。
6 基本应急报警流程和现场触电急救指南标志
技术等同于固定安装的安全类标识。
7 升压站、氨区、集控室进出安全须知
技术等同于固定安装的安全类标识。
8 地线接地端标识
技术等同于固定安装的安全类标识。
9 爬梯闭锁
材质工艺：304不锈钢，厚度为1mm足厚，反光膜用3M 7年工程级，面板上带“禁止攀登、高压危险”安全警告牌，面板反面带“从此上下”安全告示牌。
11 沉降观察点护罩
材质工艺：304不锈钢构件，编号牌蚀刻。
12 10 防小动物挡板
材质工艺：304不锈钢构件，高400mm，厚70 mm，带防止绊脚线标识。
13 11 电动葫芦操作手柄盒和警告牌
材质工艺：304不锈钢构件。
14 12 空气呼吸器定置柜
材质工艺：304不锈钢构件喷蓝色汽车漆。
15 13 各层主要设备及消防设施分布图
技术等同于固定安装的安全类标识。
材质工艺：欧式橱窗，航空铝材。
四、厂区道路系统标识
1 道标
材质工艺：材料用热熔胶直接划涂。
2 交通标识（含限速、限高）
材质工艺：支架用镀锌钢管，标识牌用铝板反光，铝板厚度为3mm2mm，反光膜为3M七年级反光膜，标识牌卷边5 mm。以专业喉箍固定在镀锌管上，在深埋入地面。镀锌管长度为3米，埋入地面以下50cm，要求做水泥基础。
3 电气区域限高标识
技术同交通标识。
4 道路命名标识（含停车场标识牌等）
材质工艺：技术同交通标识。
五、供货范围
供货范围依据供货清单，但不仅限于清单。虽然在供货清单中未列出，但确实是招标人供货范围内应该有的，并且是保证设备标牌美观和适用所必需的，无特别说明的，均在投标人供货范围中，应由投标人提供且不发生合同外费用。投标人提供的设备标牌应是全新的，且技术先进、成熟可靠。
附表　　具体供货清单（包括但不限于）：
序号
类型
规格mm
材质
单位
数量
备注
1.
阀门标牌
80×70
1.0mm足厚304不锈钢
套
1400015000
一体支架、蚀刻
80×70
1.0mm足厚304不锈钢，3M 7年工程级反光膜，滴塑厚度2mm
套
4000
一体支架、反光滴塑（化学）
2.
设备标牌
（热机）
700×500
2.01.0mm足厚304不锈钢
套
120
折边20mm，配套固定模板，蚀刻工艺
500×400
1.51.0mm足厚304不锈钢
套
530
折边20mm，配套固定模板，蚀刻工艺
400×300
1.51.0mm足厚304不锈钢
套
11001200
折边20mm，配套固定模板，蚀刻工艺
200×100
1.0mm足厚304不锈钢
套
1600
折边20mm，配套固定模板，蚀刻工艺
ABS工程级双色板雕刻塑料，厚度为3mm1.5mm
块
60100
连续编号，表面采用雕刻（化学专业警示牌）
100×60
1.0mm足厚304不锈钢
套
300
折边10mm，配套固定模板，蚀刻工艺
3.
热控标牌
75mm×25mm
2mm1.5mm厚ABS工程级双色板雕刻3M自粘胶
块
3000
设备标识牌,固定方式为粘贴
75mm×25mm
1mm厚304不锈钢板，顶部打孔
块
8000
设备标识牌,固定方式为挂牌
7
