13  安全典型配置
13.1 配置ACL
13.2 配置ARP安全
13.3 配置DHCP Snooping
13.4 IPSG配置
通过示例介绍IPSG如何防止主机私自更改IP地址，提供组网图、配置步骤和配置文件等。
13.5 配置端口安全示例
13.1  配置ACL
13.1.1  使用ACL限制FTP访问权限示例
ACL简介
访问控制列表ACL（Access Control List）是由一条或多条规则组成的集合。所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。
ACL本质上是一种报文过滤器，规则是过滤器的滤芯。设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。
基于ACL规则定义方式，可以将ACL分为基本ACL、高级ACL、二层ACL等种类。基本ACL根据源IP地址、分片信息和生效时间段等信息来定义规则，对IPv4报文进行过滤。如果只需要根据源IP地址对报文进行过滤，可以配置基本ACL。
本例，就是将基本ACL应用在FTP模块中，实现只允许指定的客户端访问FTP服务器，以提高安全性。
配置注意事项

本例中配置的本地用户登录密码方式为irreversible-cipher，表示对用户密码采用不可逆算法进行加密，非法用户无法通过解密算法特殊处理后得到明文密码，安全性较高，该方式仅适用于V200R003C00及以后版本。在V200R003C00之前版本上配置本地用户登录密码，仅能采用cipher方式，表示对用户密码采用可逆算法进行加密，非法用户可以通过对应的解密算法解密密文后得到明文密码，安全性较低。

本举例适用于S系列交换机所有产品的所有版本。
组网需求
如图13-1所示，Switch作为FTP服务器，对网络中的不同用户开放不同的访问权限：
子网1（172.16.105.0/24）的所有用户在任意时间都可以访问FTP服务器。
子网2（172.16.107.0/24）的所有用户只能在某一个时间范围内访问FTP服务器。
其他用户不可以访问FTP服务器。
已知Switch与各个子网之间路由可达，要求在Switch上进行配置，实现FTP服务器对客户端访问权限的设置。

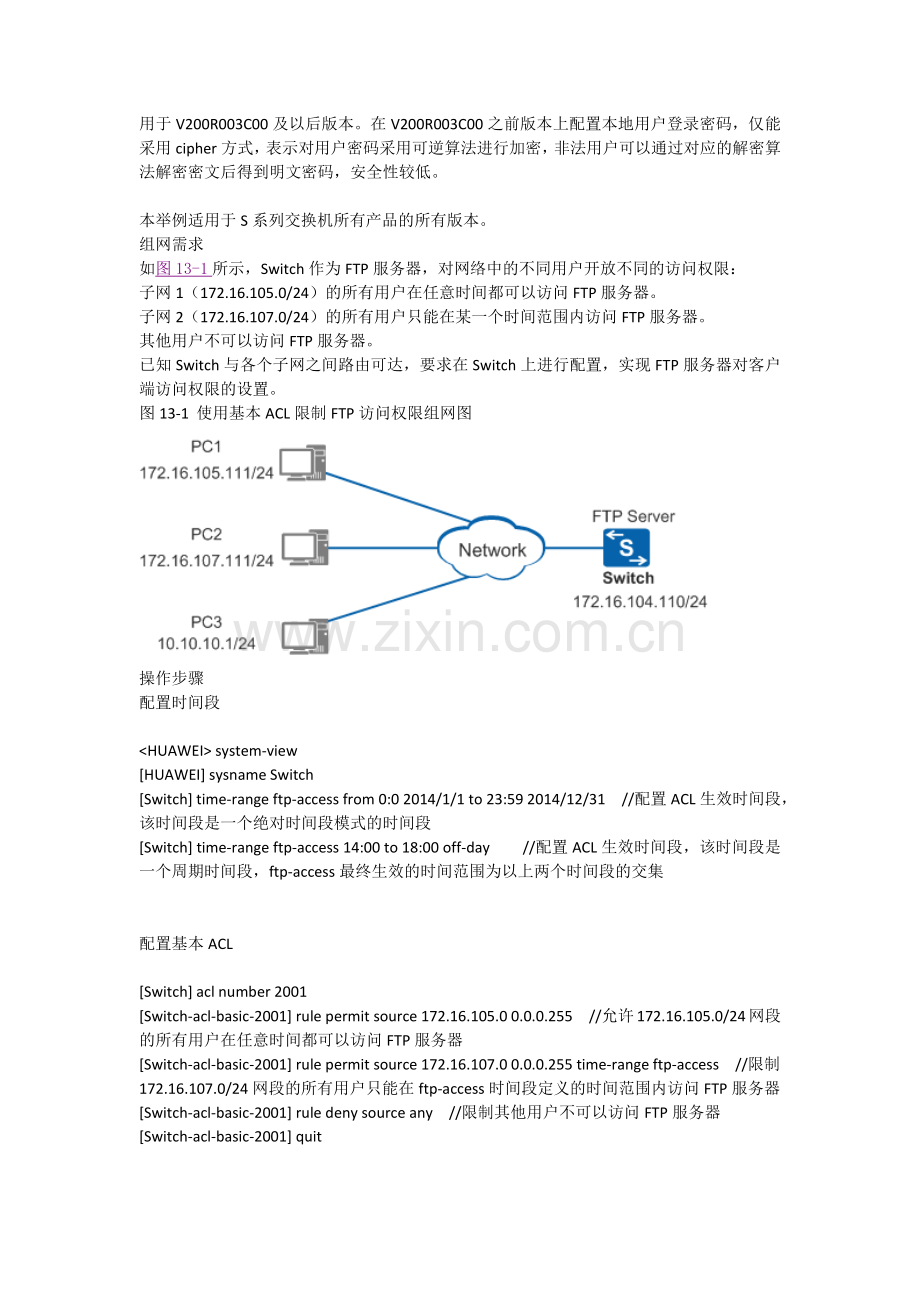

图13-1  使用基本ACL限制FTP访问权限组网图

操作步骤
配置时间段

<HUAWEI> system-view
[HUAWEI] sysname Switch
[Switch] time-range ftp-access from 0:0 2014/1/1 to 23:59 2014/12/31 //配置ACL生效时间段，该时间段是一个绝对时间段模式的时间段
[Switch] time-range ftp-access 14:00 to 18:00 off-day //配置ACL生效时间段，该时间段是一个周期时间段，ftp-access最终生效的时间范围为以上两个时间段的交集

配置基本ACL

[Switch] acl number 2001
[Switch-acl-basic-2001] rule permit source 172.16.105.0 0.0.0.255 //允许172.16.105.0/24网段的所有用户在任意时间都可以访问FTP服务器
[Switch-acl-basic-2001] rule permit source 172.16.107.0 0.0.0.255 time-range ftp-access //限制172.16.107.0/24网段的所有用户只能在ftp-access时间段定义的时间范围内访问FTP服务器
[Switch-acl-basic-2001] rule deny source any //限制其他用户不可以访问FTP服务器
[Switch-acl-basic-2001] quit

配置FTP基本功能

[Switch] ftp server enable //开启设备的FTP服务器功能，允许FTP用户登录
[Switch] aaa
[Switch-aaa] local-user huawei password irreversible-cipher SetUesrPasswd@123 //配置FTP用户的用户名和密码，其中irreversible-cipher方式的密码仅适用于V200R003C00及以后版本，在V200R003C00之前版本上，仅适用cipher方式密码
[Switch-aaa] local-user huawei privilege level 15 //配置FTP用户的用户级别
[Switch-aaa] local-user huawei service-type ftp //配置FTP用户的服务类型[Switch-aaa] local-user huawei ftp-directory cfcard: //配置FTP用户的授权目录，在盒式交换机上需配置为flash:
[Switch-aaa] quit

配置FTP服务器访问权限

[Switch] ftp acl 2001 //在FTP模块中应用ACL

验证配置结果

在子网1的PC1（172.16.105.111/24）上执行ftp 172.16.104.110命令，可以连接FTP服务器。

2014年某个周一在子网2的PC2（172.16.107.111/24）上执行ftp 172.16.104.110命令，不能连接FTP服务器；2014年某个周六下午15:00在子网2的PC2（172.16.107.111/24）上执行ftp 172.16.104.110命令，可以连接FTP服务器。

在PC3（10.10.10.1/24）上执行ftp 172.16.104.110命令，不能连接FTP服务器。

配置文件
Switch的配置文件
#
sysname Switch
#
FTP server enable
FTP acl 2001
#
time-range ftp-access 14:00 to 18:00 off-day
time-range ftp-access from 00:00 2014/1/1 to 23:59 2014/12/31
#
acl number 2001
rule 5 permit source 172.16.105.0 0.0.0.255
rule 10 permit source 172.16.107.0 0.0.0.255 time-range ftp-access
rule 15 deny
#
aaa
local-user huawei password irreversible-cipher %^%#uM-!TkAaGB5=$$6SQuw$#batog!R7M_d^!o{*@N9g'e0baw#%^%#
local-user huawei privilege level 15
local-user huawei ftp-directory cfcard:
local-user huawei service-type ftp
#
return
13.1.2  使用ACL限制用户在特定时间访问特定服务器的权限示例
ACL简介
访问控制列表ACL（Access Control List）是由一条或多条规则组成的集合。所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。
ACL本质上是一种报文过滤器，规则是过滤器的滤芯。设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。
基于ACL规则定义方式，可以将ACL分为基本ACL、高级ACL、二层ACL等种类。高级ACL根据源IP地址、目的地址、IP协议类型、TCP源/目的端口、UDP源/目的端口号、分片信息和生效时间段等信息来定义规则，对IPv4报文进行过滤。与基本ACL相比，高级ACL提供了更准确、丰富、灵活的规则定义方法。例如，当希望同时根据源IP地址和目的IP地址对报文进行过滤时，则需要配置高级ACL。
本例，就是将高级ACL应用在流策略模块，使设备可以对用户在特定时间访问特定服务器的报文进行过滤，达到基于时间限制用户访问该服务器权限的目的。
配置注意事项
本举例适用于S系列交换机所有产品的所有版本。
组网需求
如图1所示，某公司通过Switch实现各部门之间的互连。公司要求禁止研发部门和市场部门在上班时间（8:00至17:30）访问工资查询服务器（IP地址为10.164.9.9），总裁办公室不受限制，可以随时访问。
图13-2  使用ACL限制用户在特定时间访问特定服务器的权限组网图

配置思路
采用如下的思路在Switch上进行配置：
配置时间段、高级ACL和基于ACL的流分类，使设备可以基于时间的ACL，对用户访问服务器的报文进行过滤，从而限制不同用户在特定时间访问特定服务器的权限。
配置流行为，拒绝匹配上ACL的报文通过。
配置并应用流策略，使ACL和流行为生效。
操作步骤
配置接口加入VLAN，并配置VLANIF接口的IP地址

# 将GE1/0/1～GE1/0/3分别加入VLAN10、20、30，GE2/0/1加入VLAN100，并配置各VLANIF接口的IP地址。下面配置以GE1/0/1和VLANIF 10接口为例，接口GE1/0/2、GE1/0/3和GE2/0/1的配置与GE1/0/1接口类似，接口VLANIF 20、VLANIF 30和VLANIF 100的配置与VLANIF 10接口类似，不再赘述。

<HUAWEI> system-view
[HUAWEI] sysname Switch
[Switch] vlan batch 10 20 30 100
[Switch] interface gigabitethernet 1/0/1
[Switch-GigabitEthernet1/0/1] port link-type trunk
[Switch-GigabitEthernet1/0/1] port trunk allow-pass vlan 10
[Switch-GigabitEthernet1/0/1] quit
[Switch] interface vlanif 10
[Switch-Vlanif10] ip address 10.164.1.1 255.255.255.0
[Switch-Vlanif10] quit

配置时间段

# 配置8:00至17:30的周期时间段。

[Switch] time-range satime 8:00 to 17:30 working-day //配置ACL生效时间段，该时间段是一个周期时间段

配置ACL

# 配置市场部门到工资查询服务器的访问规则。

[Switch] acl 3002
[Switch-acl-adv-3002] rule deny ip source 10.164.2.0 0.0.0.255 destination 10.164.9.9 0.0.0.0 time-range satime //禁止市场部在satime指定的时间范围内访问工资查询服务器
[Switch-acl-adv-3002] quit

# 配置研发部门到工资查询服务器的访问规则。

[Switch] acl 3003
[Switch-acl-adv-3003] rule deny ip source 10.164.3.0 0.0.0.255 destination 10.164.9.9 0.0.0.0 time-range satime //禁止研发部在satime指定的时间范围内访问工资查询服务器
[Switch-acl-adv-3003] quit

配置基于ACL的流分类

# 配置流分类c_market，对匹配ACL 3002的报文进行分类。

[Switch] traffic classifier c_market //创建流分类
[Switch-classifier-c_market] if-match acl 3002 //将ACL与流分类关联
[Switch-classifier-c_market] quit

# 配置流分类c_rd，对匹配ACL 3003的报文进行分类。

[Switch] traffic classifier c_rd //创建流分类
[Switch-classifier-c_rd] if-match acl 3003 //将ACL与流分类关联
[Switch-classifier-c_rd] quit

配置流行为

# 配置流行为b_market，动作为拒绝报文通过。

[Switch] traffic behavior b_market //创建流行为
[Switch-behavior-b_market] deny //配置流行为动作为拒绝报文通过
[Switch-behavior-b_market] quit

# 配置流行为b_rd，动作为拒绝报文通过。

[Switch] traffic behavior b_rd //创建流行为
[Switch-behavior-b_rd] deny //配置流行为动作为拒绝报文通过
[Switch-behavior-b_rd] quit

配置流策略

# 配置流策略p_market，将流分类c_market与流行为b_market关联。

[Switch] traffic policy p_market //创建流策略
[Switch-trafficpolicy-p_market] classifier c_market behavior b_market //将流分类c_market与流行为b_market关联
[Switch-trafficpolicy-p_market] quit

# 配置流策略p_rd，将流分类c_rd与流行为b_rd关联。

[Switch] traffic policy p_rd //创建流策略
[Switch-trafficpolicy-p_rd] classifier c_rd behavior b_rd //将流分类c_rd与流行为b_rd关联
[Switch-trafficpolicy-p_rd] quit

应用流策略

# 由于市场部访问服务器的流量从接口GE1/0/2进入Switch，所以可以在GE1/0/2接口的入方向应用流策略p_market。

[Switch] interface gigabitethernet 1/0/2
[Switch-GigabitEthernet1/0/2] traffic-policy p_market inbound //流策略应用在接口入方向
[Switch-GigabitEthernet1/0/2] quit

# 由于研发部访问服务器的流量从接口GE1/0/3进入Switch，所以在GE1/0/3接口的入方向应用流策略p_rd。

[Switch] interface gigabitethernet 1/0/3
[Switch-GigabitEthernet1/0/3] traffic-policy p_rd inbound //流策略应用在接口入方向
[Switch-GigabitEthernet1/0/3] quit

验证配置结果

# 查看ACL规则的配置信息。

[Switch] display acl all
Total nonempty ACL number is 2

Advanced ACL 3002, 1 rule
Acl's step is 5
rule 5 deny ip source 10.164.2.0 0.0.0.255 destination 10.164.9.9 0 time-range satime (match-counter 0)(Active)

Advanced ACL 3003, 1 rule
Acl's step is 5
rule 5 deny ip source 10.164.3.0 0.0.0.255 destination 10.164.9.9 0 time-range satime (match-counter 0)(Active)

# 查看流分类的配置信息。

[Switch] display traffic classifier user-defined
User Defined Classifier Information:
Classifier: c_market Precedence: 5 Operator: OR
Rule(s) : if-match acl 3002

Classifier: c_rd Precedence: 10 Operator: OR
Rule(s) : if-match acl 3003

Total classifier number is 2

# 查看流策略的配置信息。

[Switch] display traffic policy user-defined
User Defined Traffic Policy Information:
Policy: p_market
Classifier: c_market
Operator: OR
Behavior: b_market
Deny

Policy: p_rd
Classifier: c_rd
Operator: OR
Behavior: b_rd
Deny
Total policy number is 2

# 查看流策略的应用信息。

[Switch] display traffic-policy applied-record
#
-------------------------------------------------
Policy Name: p_market
Policy Index: 0
Classifier:c_market Behavior:b_market
-------------------------------------------------
*interface GigabitEthernet1/0/2
traffic-policy p_market inbound
slot 1 : success
-------------------------------------------------
Policy total applied times: 1.
#
-------------------------------------------------
Policy Name: p_rd
Policy Index: 1
Classifier:c_rd Behavior:b_rd
-------------------------------------------------
*interface GigabitEthernet1/0/3
traffic-policy p_rd inbound
slot 1 : success
-------------------------------------------------
Policy total applied times: 1.
#

# 研发部门和市场部门在上班时间（8:00至17:30）无法访问工资查询服务器。

配置文件
Switch的配置文件
#sysname Switch
#
vlan batch 10 20 30 100
#
time-range satime 08:00 to 17:30 working-day
#
acl number 3002
rule 5 deny ip source 10.164.2.0 0.0.0.255 destination 10.164.9.9 0 time-range satime
acl number 3003
rule 5 deny ip source 10.164.3.0 0.0.0.255 destination 10.164.9.9 0 time-range satime
#traffic classifier c_market operator or precedence 5
if-match acl 3002traffic classifier c_rd operator or precedence 10
if-match acl 3003
#
traffic behavior b_market
deny
traffic behavior b_rd
deny
#
traffic policy p_market match-order config
classifier c_market behavior b_market
traffic policy p_rd match-order config
classifier c_rd behavior b_rd
#
interface Vlanif10
ip address 10.164.1.1 255.255.255.0
#
interface Vlanif20
ip address 10.164.2.1 255.255.255.0
#
interface Vlanif30
ip address 10.164.3.1 255.255.255.0
#
interface Vlanif100
ip address 10.164.9.1 255.255.255.0
#
interface GigabitEthernet1/0/1
port link-type trunk
port trunk allow-pass vlan 10
#
interface GigabitEthernet1/0/2
port link-type trunk
port trunk allow-pass vlan 20
traffic-policy p_market inbound
#
interface GigabitEthernet1/0/3
port link-type trunk
port trunk allow-pass vlan 30
traffic-policy p_rd inbound
#
interface GigabitEthernet2/0/1
port link-type trunk
port trunk allow-pass vlan 100
#
return
相关信息
技术论坛
细说ACL那些事儿（ACL应用篇）
13.1.3  使用ACL禁止特定用户上网示例
ACL简介
访问控制列表ACL（Access Control List）是由一条或多条规则组成的集合。所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。
ACL本质上是一种报文过滤器，规则是过滤器的滤芯。设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。
基于ACL规则定义方式，可以将ACL分为基本ACL、高级ACL、二层ACL等种类。二层ACL根据以太网帧头信息来定义规则，如源MAC地址、目的MAC地址、VLAN、二层协议类型等，对IPv4和IPv6报文进行过滤。与基本ACL和高级ACL相比，这两类ACL基于三层、四层信息进行报文过滤，而二层ACL基于二层信息进行报文过滤。例如，当希望对不同MAC地址、不同VLAN的报文进行过滤时，则可以配置二层ACL。
本例，就是将二层ACL应用在流策略模块，使设备可以对特定MAC地址的用户的报文进行过滤，达到禁止该用户上网的目的。
配置注意事项
本举例适用于S系列交换机所有产品的所有版本。
组网需求
如图13-3所示，Switch作为网关设备，下挂用户PC。管理员发现PC1（MAC地址为00e0-f201-0101）用户是非法用户，要求禁止该用户上网。
图13-3  使用二层ACL禁止特定用户上网示例组网图

配置思路
采用如下的思路在Switch上进行配置：
配置二层ACL和基于ACL的流分类，使设备对MAC地址为00e0-f201-0101的报文进行过滤，从而禁止该地址对应的用户上网。
配置流行为，拒绝匹配上ACL的报文通过。
配置并应用流策略，使ACL和流行为生效。
操作步骤
配置ACL

# 配置符合要求的二层ACL。

<HUAWEI> system-view
[HUAWEI] sysname Switch
[Switch] acl 4000
[Switch-acl-L2-4000] rule deny source-mac 00e0-f201-0101 ffff-ffff-ffff //禁止源MAC地址是00e0-f201-0101的报文通过
[Switch-acl-L2-4000] quit

配置基于ACL的流分类

# 配置流分类tc1，对匹配ACL 4000的报文进行分类。

[Switch] traffic classifier tc1 //创建流分类
[Switch-classifier-tc1] if-match acl 4000 //将ACL与流分类关联
[Switch-classifier-tc1] quit

配置流行为

# 配置流行为tb1，动作为拒绝报文通过。

[Switch] traffic behavior tb1 //创建流行为
[Switch-behavior-tb1] deny //配置流行为动作为拒绝报文通过
[Switc
