校园网设备配置的操作步骤
路由器A的配置：
1． 配置路由器主机名
2．
Red-Giant>enable (注：从用户模式进入特权模式)

Red-Giant#configure terminal （注：从特权模式进入全局配置模式）

Red-Giant(config)#hostname A （注：将主机名配置为“A”）

A(config)#

2．配置路由器远程登陆密码
A(config)# line vty 0 4 (注：进入路由器vty0至vty4虚拟终端线路模式)
A(config-line)#login
A(config-line)#password star （注：将路由器远程登陆口令设置为“star”）

3．配置路由器特权模式口令
A(config)#enable password star（明文方式进入）
或：A(config)#enable secret star(加密方式进入)
（注：将路由器特权模式口令配置为“star”）

4．为路由器各接口分配IP地址
A(config)#interface fastethernet 0 注：进入路由器fastethernet 0的接口配置模式
A(config-if)#ip address 172.16.1.1 255.255.255.0
  注：设置路由器fastethernet 0的IP地址为172.16.1.1，对应的子网掩码为255.255.255.0
A(config-if)#no shut（注意要打开端口，不要忘记操作）
注：手工打开物理接口。
A(config)#interface fastethernet 1   注：进入路由器fastethernet 1的接口配置模式
A(config-if)#ip address 172.16.2.2 255.255.255.0
 注：设置路由器fastethernet 1的IP地址为172.16.2.2，对应的子网掩码为255.255.255.0

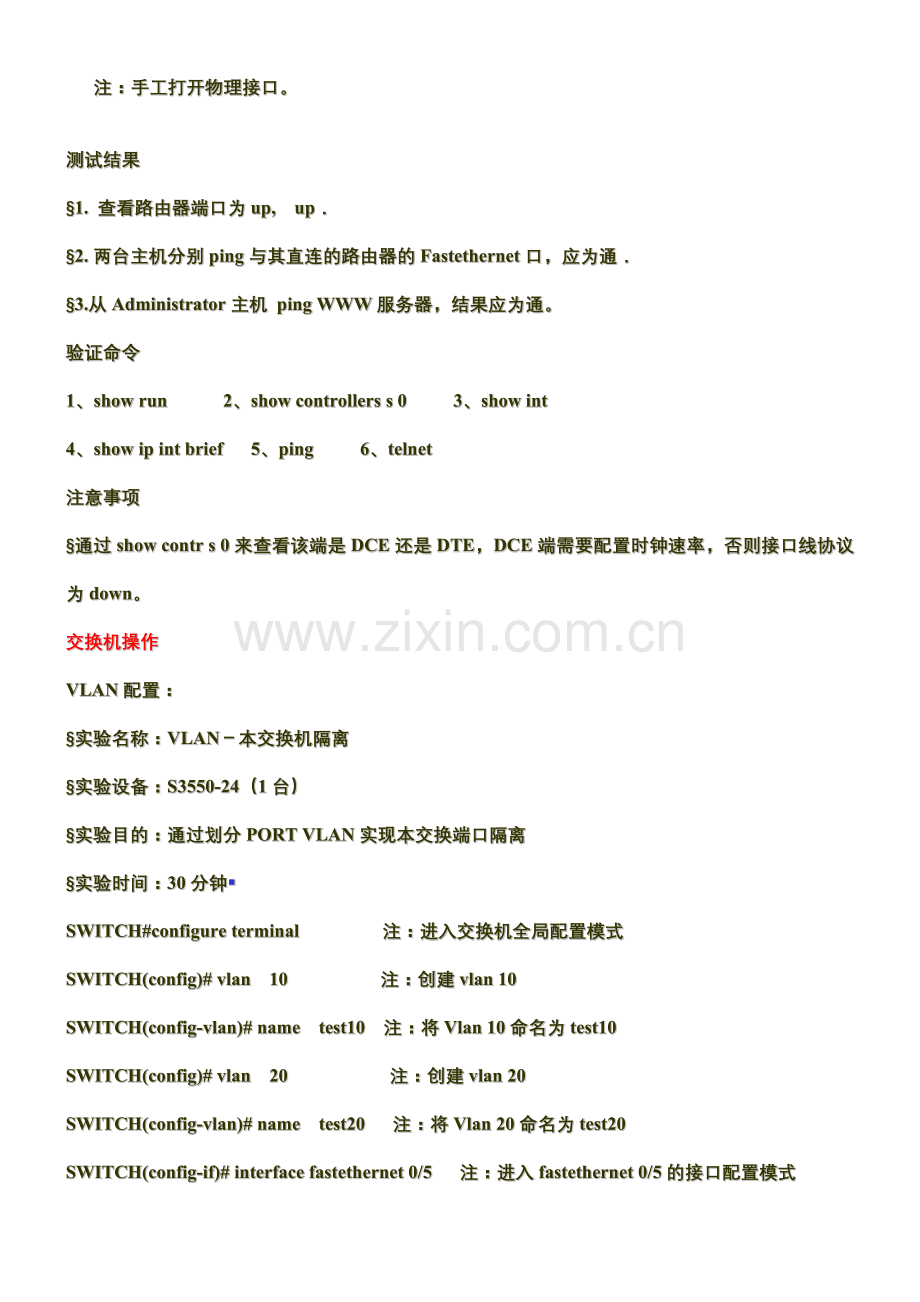

注：手工打开物理接口。

测试结果
§1.  查看路由器端口为up,　up．
§2. 两台主机分别ping与其直连的路由器的Fastethernet口，应为通．
§3.从Administrator主机 ping WWW服务器，结果应为通。
验证命令
1、show run 2、show controllers s 0 3、show int
4、show ip int brief 5、ping 6、telnet
注意事项
§通过show contr s 0来查看该端是DCE还是DTE，DCE端需要配置时钟速率，否则接口线协议为down。
交换机操作
VLAN配置：
§实验名称：VLAN－本交换机隔离
§实验设备：S3550-24（1台）
§实验目的：通过划分PORT VLAN实现本交换端口隔离
§实验时间：30分钟§

SWITCH#configure terminal 注：进入交换机全局配置模式
SWITCH(config)# vlan 10 注：创建vlan 10
SWITCH(config-vlan)# name test10 注：将Vlan 10命名为test10
SWITCH(config)# vlan 20 注：创建vlan 20
SWITCH(config-vlan)# name test20 注：将Vlan 20命名为test20
SWITCH(config-if)# interface fastethernet 0/5 注：进入fastethernet 0/5的接口配置模式
SWITCH(config-if)# switch access vlan 10 注：将fastethernet 0/5端口加入vlan 10中
SWITCH(config-if)# interface fastethernet 0/15 注：进入fastethernet 0/15的接口配置模式
SWITCH(config-if)# switch access vlan 20 注：将fastethernet 0/15端口加入vlan 20中
测试结果
§PC1和PC2设成192.168.10.0/24网段的地址, 在划VLAN之前可以Ping通。
§划分VLAN之后，PC1 与PC 2 不能相互ping 通
验证命令
§Show vlan
注意事项：
§清空交换机原有vlan配置:
delete flash:config.text
delete flash:vlan.dat

§实验名称：VLAN/802.1Q－跨交换机VLAN
§实验设备：S3550-24（2台）
§实验目的：通过802.1Q实现VLAN跨交换机
§实验时间：30分钟
交换机Switch1:
Switch#configure terminal 注：进入交换机全局配置模式
Switch(config)# hostname Switch1 注：给交换机命名为switch1
Switch1(config)# vlan 10 注：创建vlan 10
Switch1(config-vlan)# name test10 注：将Vlan 10命名为test10
Switch1(config)# vlan 20 注：创建vlan 20
Switch1(config-vlan)# name test20 注：将Vlan 20命名为test20
Switch1(config-if)# interface fastethernet 0/5 注：进入fastethernet 0/5的接口配置模式
Switch1(config-if)# switch access vlan 10 注：将fastethernet 0/5端口加入vlan 10中
Switch1(config-if)# interface fastethernet 0/15 注：进入fastethernet 0/15的接口配置模式
Switch1(config-if)# switch access vlan 20 注：将fastethernet 0/15端口加入vlan 20中
Switch1(config-if)# interface fastethernet 0/24 注：进入fastethernet 0/24的接口配置模式
Switch1(config-if)# switchport mode trunk 注：将fastethernet 0/24设为tag vlan模式

交换机Switch2:
Switch#configure terminal 注：进入交换机全局配置模式
Switch(config)# hostname Switch2 注：给交换机命名 switch2
Switch2(config)# vlan 10 注：创建vlan 10
Switch2(config-vlan)# name test10 注：将Vlan 10命名为test10
Switch2(config-if)# interface fastethernet 0/5 注：进入fastethernet 0/5的接口配置模式
Switch2(config-if)# switch access vlan 10 注：将fastethernet 0/5端口加入vlan 10中
Switch2(config-if)# interface fastethernet 0/24 注：进入fastethernet 0/24的接口配置模式
Switch2(config-if)# switchport mode trunk 注：将fastethernet 0/24设为tag vlan模式

测试结果：
§PC1与PC3地址都设成192.168.10.0/24的地址．PC2地址设成192.168.20.0/24的地址．
§当PC1与PC3都分别接在两台交换机的f 0/5口 时，即在同一Vlan中，可互相ping 通.
§当PC2与PC1，PC3不在同一vlan中则不通

验证命令：
§show vlan
§show int f0/24 switchport

注意事项：
§清空交换机原有配置:
delete flash:config.text
delete flash:vlan.dat

§实验名称：VLAN/802.1Q－VLAN间通信
§实验设备：S3550-24（2台）
§实验目的：接上面实验（2），通过三层交换机实现vlan间互相通信。
§实验时间：30分钟

配置方法：
第一步：分别创建每个VLAN三层SVI端口，并分配IP地址：
Switch(config)# interface vlan <vlan> 注：创建虚拟VLAN
Switch(config-if)# ip address <address> <netmask>
第二步：将每个VLAN内主机的网关指定为本VLAN接口地址

实验步骤：
交换机Switch1:
Switch#configure terminal 注：进入交换机全局配置模式
Switch(config)# hostname Switch1 注：给交换机命名
Switch1(config)# int vlan 10 注：创建虚拟接口vlan 10
Switch1(config-if)#ip address 192.168.10.254 255.255.255.0
注：配置虚拟接口vlan 10的地址为192.168.10.254
Switch1(config-if)#exit 注：返回到全局配置模式
Switch1(config)# int vlan 20 注：创建虚拟接口vlan 20
Switch1(config-if)#ip address 192.168.20.254 255.255.255.0
注：配置虚拟接口vlan 20的地址为192.168.20.254

测试结果：
§将PC1和PC3的默认网关设置为192.168.10.254; 将PC2的默认网关设置为192.168.20.254.
§不同VLAN内的主机可以互相PING通

验证命令：
§Show vlan §Show int f 0/24 switchport §Show ip int

注意事项：
§一定要设置PC的网关。

交换网络中的冗余链路的实验
§实验名称：生成树－802.1d /802.1w
§实验设备：S3550-24（1台）、S2126G（1台）
§实验目的：掌握如何通过STP（802.1d）和RSTP（802.1w）将某一链路临时阻塞掉来解决交换网络中冗余链路。
§实验时间：40分钟

生成树协议目的:建立网络最佳树形拓扑结构
1.根交换机(Root Switch)：每广播域选出一个根交换机
2.根口(Root Port)：从每个非根交换机到达根交换机的具有最佳路径的端口．处于转发状态 (Forwarding)
3.指定端口(Designated Port) ：从每个网段到达根交换机的具有最佳路径的端口．处于转发状态 (Forwarding)
4.阻塞端口(Non-designated Port或Alternate Port ) ：阻塞其它的冗余端口，处于阻塞状态(Blocking)

实验步骤：
Switch1:
Switch1#configure terminal 注：进入全局配置模式
Switch(config)#hostname Switch1 注：给交换机命名
Switch1(config)#spanning-tree 注：启用交换机生成树协议
Switch1(config)#spanning-tree mode stp（或rstp） 注：将交换机生成树模式设置为802.1d
Switch1(config)#spanning-tree priority 8192 注：配置交换机优先级，“0”或“4096”的倍数
Switch1(config)#end 注：返回特权模式
Switch2:
Switch#configure terminal 注：进入全局配置模式
Switch(config)#hostname Switch2 注：给交换机命名
Switch2(config)#spanning-tree 注：启用交换机生成树协议
Switch2(config)#spanning-tree mode stp（或rstp）注：将交换机生成树模式设置为802.1d或802.1w
Switch2(config)#end 注：返回特权模式

测试结果：
§冗余环路中有某个端口被阻塞，即处于blocking或discarding状态，其他三个端口都处于转发状态，即fowarding。
§在PC1上用ping 192.168.0.2 -t
§将交换机之间的网线分别拨掉，观察是否影响主机间数据传输

验证命令：
分别在两台交换机上用以下两条命令查看状态：
show spanning-tree 注：显示交换机生成树协议的状态
show spanning-tree interface fastethernet 0/2 注：显示交换机fastethernet 0/2端口的生成树状态

注意事项：
§选择根交换机的依据：
交换机优先级＋MAC地址（数值越小越优先）
§选择非根交换机的根口依据：
对端交换机端口优先级＋端口编号
§实验名称：端口聚合－802.3ad
§实验设备：S3550-24（1台）+S2126G（1台）
§实验目的：掌握如何通过端口聚合（802.3ad）来将某两条链路捆绑从而成为一条逻辑的链路，来解决交换网络中冗余链路。
§实验时间：20分钟
实验步骤：
Switch1:
Switch1#configure terminal 注：进入全局配置模式
Switch(config)#hostname Switch1 注：给交换机命名
Switch1(config)#interface aggregateport 1 注：建立聚合端口
Switch1(config-if)#exit 注：返回特权模式
Switch1: 注：交换机1操作
Switch#configure terminal 注：进入全局配置模式
Switch1(config)#interface fastethernet 0/2 注：进入fastethernet 0/2模式
Switch1(config-if)#port-group 1 注：将fastethernet 0/2分配到聚合端口1
Switch1(config)#interface fastethernet 0/10 注：进入fastethernet 0/10模式
Switch1(config-if)#port-group 1 注：将fastethernet 0/10分配到聚合端口1
Switch1(config)#end 注：返回特权模式
Switch2: 注：交换机2操作
Switch#configure terminal 注：进入全局配置模式
Switch(config)#hostname Switch2 注：给交换机命名
Switch2(config)#interface aggregateport 1 注：建立聚合端口
Switch2(config-if)#exit 注：返回特权模式
Switch2:
Switch#configure terminal 注：进入全局配置模式
Switch2(config)#interface fastethernet 0/2 注：进入fastethernet 0/2模式
Switch2(config-if)#port-group 1 注：将fastethernet 0/2分配到聚合端口1
Switch2(config)#interface fastethernet 0/10 注：进入fastethernet 0/10模式
Switch2(config-if)#port-group 1 注：将fastethernet 0/10分配到聚合端口1
Switch2(config)#end 注：返回特权模式

测试结果：
§冗余环路中有某个端口拨掉后，不影响主机间进行通信。
§在PC1上用ping 192.168.0.2 -t
§将交换机之间的网线分别拨掉，观察是否影响主机间数据传输

静态路由默认路由配置的实验
•实验名称：静态路由
•实验设备： R2501+与S3550-24各1台
•实验目的：通过静态路由，使路由器和三层交换机具有非直连子网的路由信息，进而实现非直连子网的互相通信。
•实验时间：45分钟
静态路由
手工配置，无开销，配置简单，需人工维护，适合简单拓扑结构的网络。
配置静态路由

router(config)#ip route [网络编号] [子网掩码] [转发路由器的IP地址/本地接口]
（注：网络编号与子网炎码是指目的编号与掩码）
动态路由协议（如RIP,OSPF等）
路由协议自动发现的路由，开销大，配置复杂，无需人工维护，适合复杂拓扑结构的网络。
路由器R2501+的配置：
1．配置路由器主机名
Red-Giant>enable (注：从用户模式进入特权模式)
Red-Giant#configure terminal （注：从特权模式进入全局配置模式）
Red-Giant(config)#hostname R2501 （注：将主机名配置为“R2501”）
R2501(config)#
2．为路由器各接口分配IP地址
R2501(config)#interface fastethernet 1 注：进入路由器fastethernet 1的接口配置模式
R2501(config-if)#ip address 172.16.3.2 255.255.255.0
  注：设置路由器fastethernet 1的IP地址为172.16.3.2，对应的子网掩码为255.255.255.0
R2501(config-if)#no shut 注：手工打开物理接口。
R2501(config)#interface fastethernet 0 注：进入路由器fastethernet 0的接口配置模式
R2501(config-if)#ip address 172.16.2.2 255.255.255.0
 注：设置路由器fastethernet 0的IP地址为172.16.2.2，对应的子网掩码为255.255.255.0
R2501(config-if)#no shut 注：手工打开物理接口。
3．配置静态路由：
R2501(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1
或：R2501(config)#ip route 172.16.1.0 255.255.255.0 f1

三层交换机S3550-24的配置：
1．配置交换机主机名
SWITCH#configure terminal （注：从特权模式进入全局配置模式）
SWITCH(config)#hostname S3550 （注：将主机名配置为“S3550”）
S3550(config)#
2．为交换机路由口配置IP地址
S3550(config)# interface fastethernet 0/5 注：进入fastethernet 0/5的接口配置模式
S3550(config-if)#no switchport （非交换接口-即路由接口）

注：将fastethernet 0/5配置为路由口
S3550(config-if)#ip address 172.16.2.1 255.255.255.0
注：设置交换机fastethernet 0/5的IP地址为172.16.2.1，对应的子网掩码为255.255.255.0
S3550(config-if)#no shut 注：手工打开物理接口
3．配置静态路由：
S3550(config)#ip route 172.16.3.0 255.255.255.0 172.16.2.2
或：S3550(config)#ip route 172.16.3.0 255.255.255.0 fa 0/5

§路由器和交换机应该看到全网路由。
§主机172.16.3.22能够访问主机172.16.1.11。

验证命令：
§show run §show int §show ip int brief
§show ip route §ping §telnet

注意事项：
§配置静态路由时ip route后面接该路由器不直连且欲访问的子网地址及子网掩码。

•实验名称：默认路由
•实验设备： R2501+与S3550-24各1台
•实验目的：对于所有没有具体路由选择信息的计算机网络，通过默认路由，可以使路由器和三层交换机知道如何传递数据包，进而实现计算机网络通信。
•实验时间：30分钟

（注：本实验与实验（1）中配置的差别仅在于最后对于路由的配置不同，除此之外其它均相同，故以下的配置仅仅列出了路由部分的配置）
实验步骤：
路由器上的默认路由配置：
R2501(config)#ip route 0.0.0.0 0.0.0.0 172.16.2.1
或：R2501(config)#ip route 0.0.0.0 0.0.0.0 f1
三层交换机上的默认路由配置：
S3550(config)#ip route 0.0.0.0 0.0.0.0 172.16.2.2
或：S3550(config)#ip route 0.0.0.0 0.0.0.0 fa 0/5

测试结果：
§路由器和交换机应该看到全网路由。
§主机172.16.3.22能够访问主机172.16.1.11。

验证命令：
§show run §show int §show ip int brief
§show ip route §ping telnet

注意事项：
§默认路由配置中是用8个0，即ip地址及子网掩码全为0。

动态路由协议的实验
•实验名称：RIP动态路由
•实验设备： R2501+、S3550-24与S2126G各1台
•实验目的：通过RIP动态路由，使路由器和三层交换机具有非直连子网的路由信息，进而实现非直连子网的互相通信。
•实验时间：45分钟
RIP动态路由协议工作特点:
1、定期向邻居路由器发送路由表的副本并且计算距离向量
2、使用UDP协议520端口发送路由信息
（每台路由器将自己已知的路由相关信息发给相邻的路由器，最终每台路由器都会收到网络中所有的路由信息．然后运行某种算法，计算出最终的路由来． 包括相应的路由协议报文，路由加入及维护）
显示路由表的信息 Router#show ip route
codes:C-connected S-static R-Rip O-OSPF
172.16.0.1/24 is subnetted,1 subnets
C 172.16.11.0 is directly connected,serial 1
S* 0.0.0.0/0[1/0] via 10.5.5.5
R 172.32.0.0/16 [120/8] via 172.32.1.1, 00:00:23, Serial0

RIP协议的基本配置
1.启用 RIP进程
router(config)#router rip
router(config-router)#
2.配置network命令
router(config-router)#network <主类网络号>
含义:1.公布属于该主类的子网； 2.包含在该主类内的接口发送接收路由信息

RIP配置事例
•全局命令下执行
–Router(config)#router rip
•路由进程配置模式下执行
–Router(config-router)#network 192.168.10.0
（注意：一个路由进程至少需要一个关联网络。
关联网络的含义：1）必须是直连的主网络地址；2）对邻居通告该网络路由信息）

实验步骤：
路由器R2501+上的RIP路由协议配置：
R2501(config)#router rip 注：启用路由器R2501+的RIP进程
R2501(config-router)#network 192.168.1.0
R2501(config-router)#network 192.168.2.0
注：1．公布主类网络192.168.1.0和192.168.2.0
2．包含在192.168.1.0和192.168.2.0主类内的接口发送和接收RIP路由信息

三层交换机S3550-24上的RIP路由协议配置：
S3550(config)#router rip 注：启用S3550-24的RIP进程
R2501(config-router)#network 192.168.1.0
R2501(config-router)#network 172.16.0.0
注：1．公布主类网络192.168.1.0和172.16.0.0及其子网
2．包含在192.168.1.0和172.16.0.0主类内的接口发送和接收RIP路由信息

测试结果：
§路由器和三层交换机应该看到全网路由。
§主机192.168.2.22能够访问主机172.16.1.1 。

验证命令：
§show run §show int §show ip int brief
§show ip route §show ip protocols §ping

注意事项：
配置RIP动态路由协议时的network后面接该路由器直连的主网络地址

•实验名称：OSPF动态路由
•实验设备： R2501+、S3550-24与S2126G各1台
•实验目的：通过OSPF动态路由，使路由器和三层交换机具有非直连子网的路由信息，进而实现非直连子网的互相通信。
•实验时间：45分钟
OSPF路由协议简介
链路状态路由协议，克服了RIP的两个致命弱点
§收敛速度慢（240秒以上） §规模限制，只有15跳
分区域概念：骨干区域Area 0，非骨干区域Area N
OSPF基本配置
§创建OSPF路由进程 每个进程都有个进程号
§定义与该OSPF路由进程关联的IP地址范围
接口IP地址落在该地址范围，就属于后面定义的区域
§该范围IP地址所属的OSPF区域

OSPF配置示例
•创建一个OSPF路由进程 Router(config)#router ospf 100
•定义关联的IP地址范围 Router(config-router)#network 192.168.0.0 0.0.255.255 area 0

实验步骤：
（注：本实验假设已配置了VLAN 10和VLAN 20 ，并对路由器和三层交换机已做了基本配置，故以下的配置仅仅列出了路由部分的配置）
路由器R2501+上的OSPF路由协议配置：
R2501(config)#router ospf 10 注：启用路由器R2501+的OSPF进程, 进程号定义为10
R2501(config-router)#network 192.168.0.0 0.0.255.255 area 0
注：1．定义与该OSPF路由进程关联的IP地址范围,接口IP地址落在该地址范围内，就属于后面定义的区域
2．定义该范围IP地址所属的OSPF区域
三层交换机S3550-24上的OSPF路由协议配置：
S3550(config)#router ospf 50 注：启用路由器R2501+的OSPF进程, 进程号定义为50
R2501(config-router)#network 192.168.0.0 0.0.255.255 area 0
R2501(config-router)#network 172.16.0.0 0.0.255.255 area 0
注：1．定义与该OSPF路由进程关联的IP地址范围,接口IP地址落在该地址范围内，就属于后面定义的区域
2．定义该范围IP地址所属的OSPF区域
注意事项：
§配置OSPF动态路由协议时的network后面的“掩码”是通配符，与我们以前学习的掩码形式上正好有点相反。

IP网络流量管理与安全的实验
§实验名称：标准IP ACL
§实验设备：R2501+（1台）
§实验目的：通过IP ACL限制某些主机对服务器的访问
§实验时间：45分钟
§实验步骤：
1．配置路由器主机名
Red-Giant>enable (注：从用户模式进入特权模式)
Red-Giant#configure terminal （注：从特权模式进入全局配置模式）
Red-Giant(config)#hostname A （注：将主机名配置为“A”）
A(config)#
2．配置路由器远程登陆密码
A(config)# line vty 0 4 (注：进入路由器vty0至vty4虚拟终端线路模式)
A(config-line)#login
A(config-line)#password star （注：将路由器远程登陆口令设置为“star”）
3．配置路由器特权模式口令
A(config)#enable password star
或：A(config)#enable secret star （注：将路由器特权模式口令配置为“star”）
4.配置路由器接口地址
A(config)#interface fastethernet 0  注：进入路由器fastethernet 0的接口配置模式
A(config-if)#ip address 172.16.10.1 255.255.255.0
 注：设置路由器fastethernet 0的IP地址为172.16.10.1，对应的子网掩码为255.255.255.0
A(config-if)#no shut 注：手工打开物理接口。
A(config)#interface fastethernet 1  注：进入路由器fastethernet 1的接口配置模式
A(config-if)#ip address 172.16.20.1 255.255.255.0
  注：设置路由器fastethernet 1的IP地址为172.16.20.1，对应的子网掩码为255.255.255.0 ．为路由器各接口分配IP地址
5.配置PC机地址
§配置PC1的IP地址为172.16.10.11 掩码为255.255.255.0 网关指向 172.16.10.1
§配置PC2的IP地址为172.16.20.22 掩码为255.255.255.0 网关指向 172.16.20.1
§验证PC1和PC2可以通信
6.配置IP ACL：
A(config)#access-list 1 deny 172.16.10.0 0.0.0.255
注：定义IP标准ACL 1，拒绝172.16.10.0 网段的主机对PC2的访问。
A(config)#access-list 1 permit any any
A(config)#interface fastethern
