附录A：工程制图计算机技术教学大纲
(供网络教育、成人教育学院各专业使用)

基本要求
1． 熟悉 计算绘图的环境。
2． 了解计算机绘图中对象的概念和对象的应用。
3． 掌握计算机绘图中的层。
4． 能使用计算机绘图进行工程设计。

学习内容
一、初次进入
1. 进入计算机绘图的软件；
2. 设置绘图的图纸；
3. 改变绘图的背景；
4. 认识界面和使用工具条。
二、进入与退出
1. 鼠标的使用 ；
2. 需首先认识的命令 ；
3. 图形实用程序 ；
4. 绘图历程与退出 ；
5. 认识和操作界标点。
三、对象选择
1. 直接选取对象 ；
2. 群组选择方法 ；
3. All选项 ；
4. 其他选项 ；
5. 移动 ；
6. 循环式对象选择 ；
7. 一组对象的选择 ；
8. 自由选择 ；
9. 交叉窗口选择 ；
10. 切割法对象选择。
三、坐标输入方式
1. 计算机绘图中的坐标系 ；
2. 坐标的输入方法 ；
3. 据对坐标和相对坐标。
四、绘图环境设置
1. 图形界限 ；
2. 栅格 ；
3. 捕捉 ；
4. 单位 ；
5. 线型比例。
五、对象模式窗口
1. 图层对象颜色 ；
2. 装入设置线型。
六、窗口
1. 选择模式框 ；
2. 改变拾取图标 ；
3. 物体群组方法。
七、画门
1. 画一道门 ；
2. 图幅 ；
3. 门的图纸 ；
4. 画门。
八、画马桶
1. 画马桶 ；
2. 图纸A4 ；
3. 草图 ；
4. 修剪马桶。
九、画浴缸
1. 画浴缸
2. 图纸A4 ；
3. 浴缸外轮廓 ；
4. 浴缸内轮廓。
十、浴室
1. 组装浴室 ；
2. 制作块 ；
3. 组装 ；
4. 装门 ；
5. 插入马桶。
十一、层
1. 层 ；
2. 建立层分配层 ；
3. 层处理 ；
4. 层的可见 ；
5. 找到层 ；
6. 设置线型 ；
7. 跟踪块和层。
十三、套房平面图
1. 定位轴线 ；
2. 墙线 ；
3. 阳台 ；
4. 为门打断墙 ；
5. 门做成块文件 ；
6. 插入门 ；

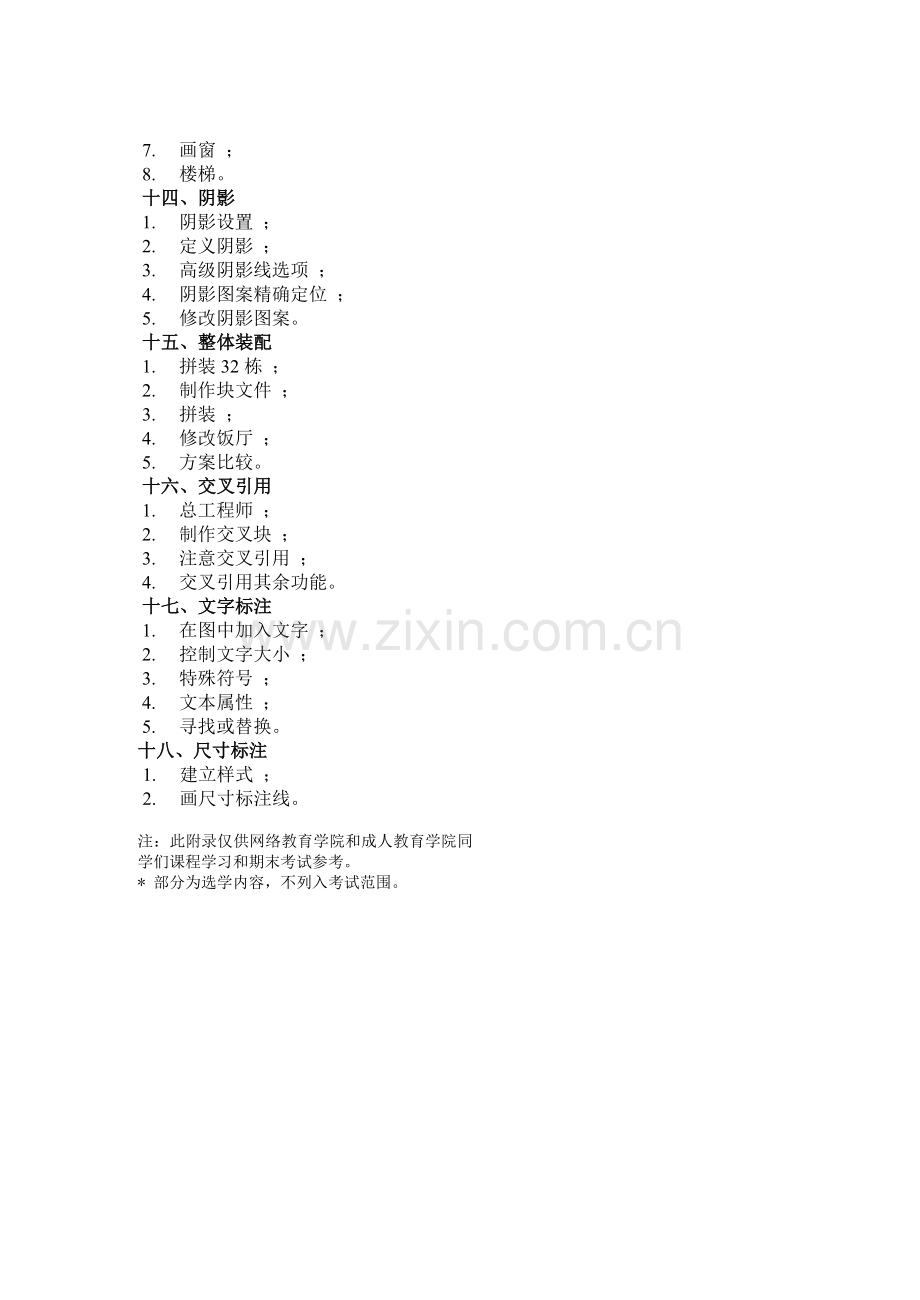

7. 画窗 ；
8. 楼梯。
十四、阴影
1. 阴影设置 ；
2. 定义阴影 ；
3. 高级阴影线选项 ；
4. 阴影图案精确定位 ；
5. 修改阴影图案。
十五、整体装配
1. 拼装32栋 ；
2. 制作块文件 ；
3. 拼装 ；
4. 修改饭厅 ；
5. 方案比较。
十六、交叉引用
1. 总工程师 ；
2. 制作交叉块 ；
3. 注意交叉引用 ；
4. 交叉引用其余功能。
十七、文字标注
1. 在图中加入文字 ；
2. 控制文字大小 ；
3. 特殊符号 ；
4. 文本属性 ；
5. 寻找或替换。
十八、尺寸标注
1. 建立样式 ；
2. 画尺寸标注线。

注：此附录仅供网络教育学院和成人教育学院同学们课程学习和期末考试参考。
* 部分为选学内容，不列入考试范围。
