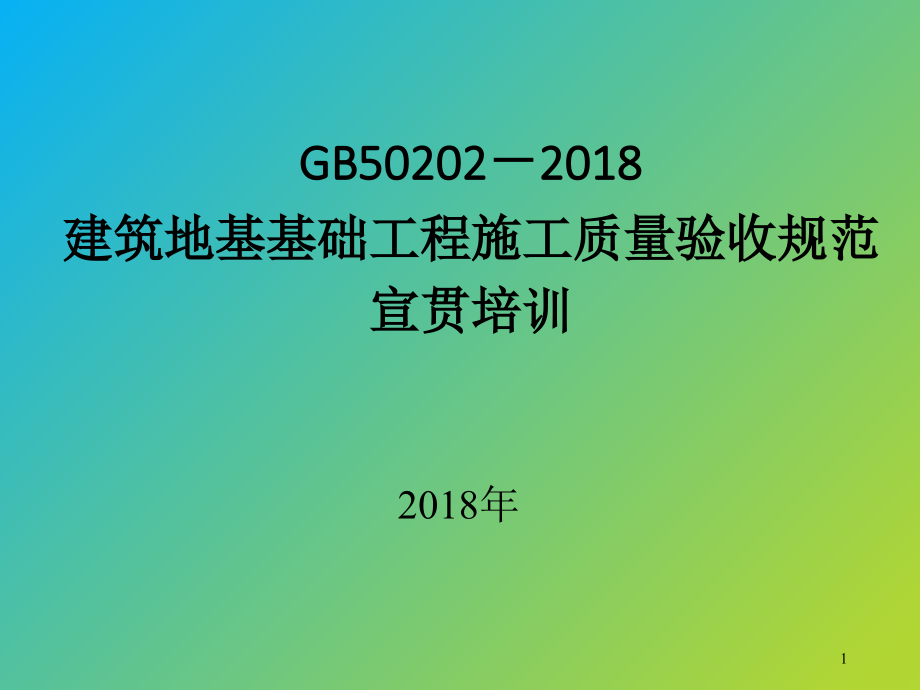

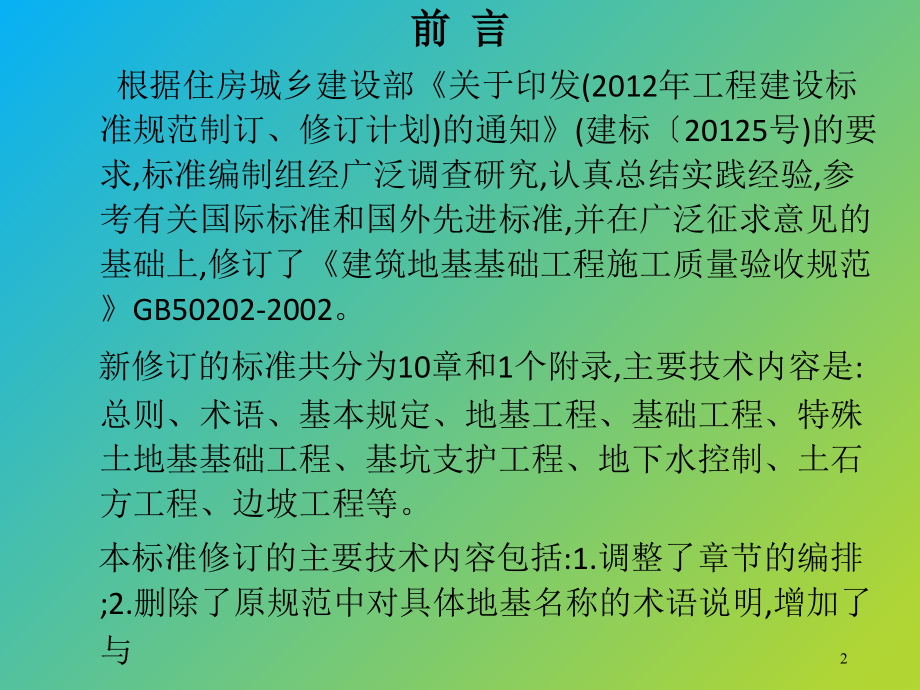

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,GB50202,2018,建筑地基基础工程施工质量验收规范,宣贯培训,2018,年,1,前 言,根据住房城乡建设部,关于印发,(2012,年工程建设标准规范制订、修订计划,),的通知,(,建标,20125,号,),的要求,标准编制组经广泛调查研究,认真总结实践经验,参考有关国际标准和国外先进标准,并在广泛征求意见的基础上,修订了,建筑地基基础工程施工质量验收规范,GB50202-2002,。,新修订的标准共分为,10,章和,1,个附录,主要技术内容是,:,总则、术语、基本规定、地基工程、基础工程、特殊土地基基础工程、基坑支护工程、地下水控制、土石方工程、边坡工程等。,本标准修订的主要技术内容包括,:1.,调整了章节的编排,;2.,删除了原规范中对具体地基名称的术语说明,增加了与,2,前 言,验收要求相关的术语内容,;3.,元善了验收的基本规定,增加了验收时应提交的资料、验收程序、验收内容及评价标准的规定,;4.,调整了振冲地基和砂桩地基,合并成砂石桩复合地基,;5.,增加了无筋扩展基础、钢筋混凝土扩展基础、筏形与箱形基础、锚杆基础等基础的验收规定,;6.,增加了咬合桩墙、土体加固及与主体结构相结合的基坑支护的验收规定,;7.,增加了特殊土地基基础工程的验收规定,;8.,增加了地下水控制和边坡工程的验收规定,;9.,增加了验槽检验要点的规定,;10.,删除了原规范中与具体验收内容不协调的规定。,3,第一章 总 则,1.0.1,为加强建筑地基基础工程施工质量管理,统一建筑地基础工程施工质量的验收,保证工程施工质量,制定本标准,1.0.2,本标准适用于建筑地基基础工程施工质量的验收。,1.0.3,建筑地基基础工程施工质量验收除应符合本标准外,尚应符合国家现行有关标准的规定。,4,与本规范相关的国家现行规范,1,砌体工程施工质量验收规范,GB50203,2002,2,混凝土结构工程施工质量验收规范,GB50204,2002,3,钢结构工程施工质量验收规范,GB50205,2001,4,地下防水工程施工质量验收规范,GB50208,2002,5,建筑基桩检测技术规范,JGJ106,2014,6,建筑地基处理技术规范,JGJ79,2012,7,建筑地基基础设计规范,GB50007,2011,8,建筑桩基技术规范,JGJ94,2008,5,第三章 基本规定,3.0.1,地基基础工程施工质量验收应符合下列规定,:,1,地基基础工程施工质量应符合验收规定的要求,2,质量验收的程序应符合验收规定的要求,3,工程质量的验收应在施工单位自行检查评定合格的基础上进行,;,4,质量验收应进行分部、分项工程验收,;,5,质量验收应按主控项目和一般项目验收,3.0.2,地基基础工程验收时应提交下列资料,:,1,岩土工程勘察报告,;,2,设计文件、图纸会审记录和技术交底资料,;,6,第三章 基本规定,3,工程测量、定位放线记录,;,4,施工组织设计及专项施工方案,;,5,施工记录及施工单位自查评定报告,6,监测资料,;,7,隐蔽工程验收资料,;,8,检测与检验报,9,竣工图。,3.0.3,施工前及施工过程中所进行的检验项目应制作表格,并应做相应记录、校审存档。,7,第三章 基本规定,3.0.4,地基基础工程必须进行验槽,验槽检验要点应符合本标准附录,A,的规定。,3.0.5,主控项目的质量检验结果必须全部符合检验标准,一般项目的验收合格率不得低于,80%,。,3.0.6,检查数量应按检验批抽样,当本标准有具体规定时,应按相应条款执行,无规定时应按检验批抽检。检验批的划分和检验批抽检数量可按照现行国家标准,建筑工程施工质量验收统一标准,GB50300,的规定执行。,8,第三章 基本规定,3.0.7,地基基础标准试件强度评定不满足要求或对试件的代表性有怀疑时,应对实体进行强度检测,当检测结果符合设计要求时,可按合格验收。,3.0.8,原材料的质量检验应符合下列规定,:,1,钢筋、混凝土等原材料的质量检验应符合设计要求和现行国家标准,混凝土结构工程施工质量验收规范,GB50204,的规定,;,2,钢材、焊接材料和连接件等原材料及成品的进场、焊接或连接检测应符合设计要求和现行国家标准,钢结构工程施工质量 验收规范,GB50205,的规定,;,9,第三章 基本规定,3,砂、石子、水泥、石灰、粉煤灰、矿,(,钢,),渣粉等掺合料、外加剂等原材料的质量、检验项目、批量和检验方法,应符合国家现行有关标准的规定。,10,第四章 地基,4.1.1,地基工程的质量验收宜在施工完成并在间歇期后进行,间歇期应符合国家现行标准的有关规定和设计要求。,4.1.2,平板静载试验采用的压板尺寸应按设计或有关标准确定。素土和灰土地基、砂和砂石地基、土工合成材料地基、粉煤灰地基注浆地基、预压地基的静载试验的压板面积不宜小于,1.0m,2,;,强夯地基静载试验的压板面积不宜小于,2.0m,2,。复合地基静载试验的压板尺寸应根据设计置换率计算确定。,11,第四章 地基,4.1.3,地基承载力检验时,静载试验最大加载量不应小于设计要求的承载力特征值的,2,倍。,4.1.4,素土和灰土地基、砂和砂石地基、土工合成材料地基、粉煤灰地基、强夯地基、注浆地基、预压地基的承载力必须达到设计要求。地基承载力的检验数量每,300m,2,不应少于,1,点,超过,3000m,2,部分每,500m,2,不应少于,1,点。每单位工程不应少于,3,点,4.1.5,砂石桩、高压喷射注浆桩、水泥土搅拌桩、土和灰土挤密桩、水泥粉煤灰碎石桩、夯实水泥,12,第四章 地基,土桩等复合地基的承载力必须达到设计要求。复合地基承载力的检验数量不应少于总柱数的,0.5%,且不应少于,3,点。有单桩承载力或桩身强度检验要求时检验数量不应少于总桩数的,0.5%,且不应少于,3,根,4.1.6,除本标准第,4.1.4,条和第,4.1.5,条指定的项目外,其他项目可按检验批抽样。复合地基中增强体的检验数量不应少于总数的,20%,。,4.1.7,地基处理工程的验收,当采用一种检验方法检测结果存在不确定性时,应结合其他检验方法进行综合判断。,13,4.3,砂和砂石地基,4.3.2,施工过程中必须检查分层厚度、分段施工时搭接部分的压实情况、加水量、压实遍数、压实系数。,施工过程中的检查内容。,最优含水量,击实试验，对应最大干密度的含水量,压实系数,土的实际干密度最大干密度,14,4.3.4,砂和砂石地基的质量验收标准应符合表,4.3.4,的规定。,A,、掌握砂和砂石地基的主控、一般项目有哪几项？抽查比例？,B,、主控项目之地基承载力检查要求：符合设计要求；检查方法、数量见,4.1.5,条。配合比检查要求：符合设计要求；检查方法：检查拌和时的体积比或重量比；检查数量：基坑每,10m,2,抽查,1,处，不少于,5,处。压实系数检查要求：符合设计要求；检查方法：现场实测，灌砂法、灌水法；检查数量：应分层检测干密度，大基坑,50-100m,2,应不少于,1,处，基槽每,10-20m,不少于,1,处；检查要求：符合设计要求或对框架、砌体承重结构在地基主要受力层范围内压实系数不应小于,0.97,，地坪垫层以下及基础底标高以上的压实填土压实系数不应小于,0.94,。,15,4.11,水泥土搅拌桩地基（干、湿喷）,4.11.1,施工前应检查水泥及外掺剂的质量、桩位、搅拌机工作性能，并对各种计量设备进行检定校准。,（主要是水泥浆流量计及其分计量装置）,原材料、机械性能、流量控制仪表的要求。,4.11.2,施工中应检查机头提升速度、水泥浆或水泥注入量、搅拌桩的长度及标高。,提升速度决定桩体水泥土均匀程度，计量器控制水泥浆用量。,16,4.11.3,施工结束后，应检验桩体的强度和直径，以及单桩与复合地基的承载力。,4.11.4,水泥土搅拌桩地基质量检验标准应符合表,4.11.4,的规定。,a,、掌握水泥土搅拌桩地基的主控、一般项目有哪几项？抽查比例？,17,b,、水泥土无侧限抗压强度其影响因素。,水泥土强度,0.5 2.5Mpa,，配合比,7%15%,，施工前必须取现场土进行配合试验确定配合比。,水泥掺入比的影响,7,时，反应过弱，,15,时，增强不明显，,龄期对强度影响,fcu3=(0.26 0.63)fcu90,fcu7=(0.3 0.5)fcu90 fcu28=(0.6 0.75)fcu90,水泥标号的影响,每提高一级，抗压强度提高约,50,90%,，相当于增加水泥掺量,2,3,。,土的含水量：含水量每降低,10,，则强度增加,10 50,。,18,土中有机物含量的影响：有机质土显酸性，阻碍水化反应。,外掺剂：石膏掺入量一般为水泥重量的,2,，适量的粉煤灰可提高,10,。,养护方法：湿养温度对短期强度有影响，对后期强度影响不大。,b,、抗拉强度：,t,=(0.06 0.3)fcu,c,、抗剪强度：,t,=(0.2 0.3)fcu,d,、现场水泥土强度,f,cuf,=(0.2 0.5)fcuk,fcuk,室内水泥土试块强度,19,e,、检测施工过程中，成桩后,7d,内轻便触探,2,的数量；水泥土试块每台班,1,组。桩体取芯，对桩强度怀疑的取芯，南京地区不少于总数的,0.5%-1%,。复合地基承载力，基本值取值，取,s/d,（,s/b,）,0.004-0.01,所对应的载，一般取,0.007,，置换率一致，标高相近。,f,、水泥土搅拌桩复合地基的承载力往往以由桩体强度控制，而非桩间土摩擦力与桩端阻力所控制，因此，桩身强度与承载力的匹配是保证加固质量的关键。,g,、常见质量问题：,1.,取芯结果不符合要求：水泥量不够（冒浆、桩体搅拌不匀、减料）；取芯方法；土质影响；,2.,地基不均匀沉降超标：天然地基很不均匀，局部暗塘、沟（未勘探到或回填土处理不符）；复合地基与基础连接或垫层设计不合理。,20,第五章 桩基础,规范构架：,一般规定：原材料检验；桩的偏位、桩径、垂直度偏差要求；桩的承截力，桩身完整性检测数量；主控项目、一般项目的检查数量。,各种类型桩：,原材料半成品；施工前机械设备性能；施工过程中质量控制参数的检查；施工结束后承载力、桩体质量检测；质量验收。,21,5.1,一般规定,5.1.1,扩展基础、筏形与箱形基础、沉井与沉箱,施工前应对放线尺寸进行复核,;,桩基工程施工前应对放好的轴线和桩位进行复核、群桩桩位的放样允许偏差应为,20mm,单排桩桩位的放样允许偏差应为,10mm,。,5.1.2,预制桩,(,钢桩,),的桩位偏差应符合表,5.1.2,的规定。斜倾斜度的偏差应为倾斜角正切值的,15%,。,5.1.3,灌注桩混凝土强度检验的试件应在施工现场随机抽取。来自同一搅拌站的混凝土,每浇筑,50m,3,必须至少留置,1,组试件,;,当混凝土浇筑量不足,50m,3,时,每连续浇筑,12h,必须至少留置,1,组试件。对单柱单桩,每根桩应至少留置,1,组试件。,22,5.1.5,工程桩应进行承载力和桩身完整性检验。,5.1.6,设计等级为甲级或地质条件复杂时,应采用静载试验的方法对桩基承载力进行检验,检验桩数不应少于总桩数的,1%,且不应少于,3,根,当总桩数少于,50,根时,不应少于,2,根。在有经验和对比资料的地区,设计等级为乙级、丙级的桩基可采用高应变法对桩基进行竖向抗压承载力检测,检测数量不应少于总桩数的,5%,且不应少于,10,根。,5.1.7,工程桩的桩身完整性的抽检数量不应少于总桩数的,20%,且不应少于,10,根。每根柱子承台下的桩抽检数量不应少于,1,根。,23,5.6,泥浆护壁灌注桩,5.6.1,施工前应检验灌注桩的原材料及桩位处的地下障码物处理资料。,5.6.2,施工中应对成孔、钢筋笼制作与安装、水下混凝土灌注等各项质量指标进行检查验收,;,嵌岩桩应对桩端的岩性和入岩深度进行检验。,5.6.3,施工后应对桩身完整性、混凝土强度及承载力进行检验。,5.6.4,泥浆护壁成孔灌注桩质量检验标准应符合表,5.6.4,的规定。,24,1,、成孔,:,泥浆浆三指标：灌砼前孔底,50cm,比重,1.10-1.25,、含砂率,8%,、粘度,18-28s,2,、钻头直径、孔深、孔径、垂直度：对孔径应采用检孔器超声波检测,3,、沉渣厚度：清孔完测一次,钢筋笼下后、灌砼前测二次。沉渣厚度应在钢筋笼放入后，混凝土浇注前测定。沉渣厚度：端承桩,50mm,，摩擦桩,150 mm,。,4,、入岩性质深度：结合,a,、地质剖面图,b,、钻进速度变化,c,、芯样,5,、人工挖孔桩应复验孔底持力层土（岩）性，一般由地质部门地勘人员，嵌岩桩须有桩端持力层的岩性报告。,25,第六章 特殊土地基基础工程,6.1.1,特殊土地区的建筑施工,应根据设计要求、场地条件和施工季节,针对特殊土的特性编制施工组织设计。,6.1.2,地基基础施工前应完成场地平整、挡土墙、护坡、截洪沟排水沟、管沟等工程,保持场地排水通畅、边坡稳定。,6.1.3,地基基础施工应合理安排施工程序,防止施工用水和场纤雨水流入建,(,构,),筑物地基、基坑或基础周围。,6.1.4,地基基础施工宜采取分段作业,施工过程中基坑,(,槽,),不暴晒或泡水。地基基础工程宜避开雨天施工,雨季施工时应采防水措施。,特殊土地基工程质量检验的主控项目：地基承载力、标高，分层压实系数等。,26,第七章 基坑支护工程,7.1.1,基坑支护结构施工前应对放线尺寸进行校核,施工过程中应根据施工组织设计复核各项施工参数,施工完成后宜在一定养护期后进行质量验收。,7.1.2,围护结构施工完成后的质量验收应在基坑开挖前进行,支符锚结构的质量验收应在对应的分层土方开挖前进行,验收内容应包括质量和强度检验、构件的几何尺寸、位置偏差及平整度等。,7.1.3,基坑开挖过程中,应根据分区分层开挖情况及时对基坑开挖面的围护墙表观质量,支护结构的变形、渗漏水情况以及支撑竖向支承构件的垂直度偏差等项目进行检查。,7.1.4,除强度或承载力等主控项目外,其他项目应按检验批抽取,7.1.5,基坑支护工程验收应以保证支护结构安全和周围环境安全为前提。,27,第七章 基坑支护工程,7.2,灌注排桩,7.2.1,灌注桩排桩和截水帷幕施工前,应对原材料进行检验。,7.2.2,灌注桩施工前应进行试成孔,试成孔数量应根据工程规模和场地地层特点确定,且不宜少于,2,个。,7.2.3,灌注桩排桩施工中应加强过程控制,对成孔、钢筋笼制作与安装、混凝土灌注等各项技术指标进行检查验收。,7.2.4,灌注桩排桩应采用低应变法检测桩身完整性,检测桩数不宜少于总桩数的,20%,且不得少于,5,根。采用桩墙合一时,低应变法检测桩身完整性的检测数量应为总桩数的,100%;,采用声波透射法检测的灌注桩排桩数量不应低于总桩数的,10%,且不应少于,3,根。当根据低应变法,28,第七章 基坑支护工程,或声波透射法判定的桩身完整性为,类、,类时,应采用钻芯法进行验证。,7.2.5,灌注桩混凝土强度检验的试件应在施工现场随机抽取灌注桩每浇筑,50m3,必须至少留置,1,组混凝土强度试件,单桩不足,50m3,的桩,每连续浇筑,12h,必须至少留置,1,组混凝土强度试件。有抗渗等级要求的灌注桩尚应留置抗渗等级检测试件,一个级配不宜少于,3,组。,7.7,地下连续墙,7.7.1,施工前应对导墙的质量进行检查。,7.7.2,施工中应定期对泥浆指标、钢筋笼的制作与安装、混凝的坍落度、预制地下连续墙墙段安放质量、预制接头、墙底注浆下连续墙成槽及墙体质量等进行检验。,29,第七章 基坑支护工程,7.7.3,兼作永久结构的地下连续墙,其与地下结构底板、梁及板之间连接的预埋钢筋接驳器应按原材料检验要求进行抽样验,取每,500,套为一个检验批,每批应抽查,3,件,复验内容为外观尺寸、抗拉强度等。,7.7.4,混凝土抗压强度和抗渗等级应符合设计要求。墙身混凝抗压强度试块每,100m,3,混凝土不应少于,1,组,且每幅槽段不应少,1,组,每组为,3,件,;,墙身混凝土抗渗试块每,5,幅槽段不应少于,1,每组为,6,件。作为永久结构的地下连续墙,其抗渗质量标准可按行国家标准,地下防水工程质量验收规范,GB50208,的规定执行。,7.7.5,作为永久结构的地下连续墙墙体施工结束后,应采用声透射法对墙体质量进行检验,同类型槽段的检验数量不应少,10%,且不得少于,3,幅。,30,第八章 地下水控制,8.1,一,般规定,8.1.1,降排水运行前,应检验工程场区的排水系统。排水系统最大排水能力不应小于工程所需最大排量的,1.2,倍。,8.1.2,基坑工程开挖前应验收预降排水时间。预降排水时间应根据基坑面积、开挖深度、工程地质与水文地质条件以及降排水工艺综合确定。减压预降水时间应根据设计要求或减压降水验证试验结果确定。,8.1.3,降排水运行中,应检验基坑降排水效果是否满足设计要求。分层、分块开挖的土质基坑,开挖前潜水水位应控制在土层开挖面以下,0.5m1.0m;,承压含水层水位应控制在安全水位埋深以下。岩质基坑开挖施工前,地下水位应控制在边坡坡脚或坑中的软弱结构面以下。,31,第八章 地下水控制,8.1.4,设有截水帷幕的基坑工程,宜通过预降水过程中的坑内外水位变化情况检验帷幕止水效果。,8.1.5,截水帷幕的施工质量验收应根据选用的帷幕类型,按本标准第,7,章的规定执行。,8.2,降排水,8.2.1,采用集水明排的基坑,应检验排水沟、集水井的尺寸。排水时集水井内水位应低于设计要求水位不小于,0.5m,。,8.2.2,降水井施工前,应检验进场材料质量。降水施工材料质量检验标准应符合表,8.2.2,的规定。,32,第九章 土石方工程,9.1,一般规定,9.1.1,在土石方工程开挖施工前,应完成支护结构、地面排水、地下水控制、基坑及周边环境监测、施工条件验收和应急预案准备等工作的验收,合格后方可进行土石方开挖。,9.1.2,在土石方工程开挖施工中,应定期测量和校核设计平面位置、边坡坡率和水平标高。平面控制桩和水准控制点应采取可靠措施加以保护,并应定期检查和复测。土石方不应堆在基坑影响范围内。,9.1.3,土石方开挖的顺序、方法必须与设计工况和施工方案相一致,并应遵循“开槽支撑,先撑后挖,分层开挖,严禁超挖”的原则。,33,第九章 土石方工程,9.1.4,平整后的场地表面坡率应符合设计要求,设计无要求时,沿排水沟方向的坡率不应小于,2,平整后的场地表面应逐点检查。土石方工程的标高检查点为每,100m,2,取,1,点,且不应少于,10,点,;,土石方工程的平面几何尺寸,(,长度、宽度等,),应全数检查,;,土石方工程的边坡为每,20m,取,1,点,且每边不应少于,1,点。土石方工程的表面平整度检查点为每,100m,2,取,1,点,且不应少于,10,点。,34,第十章 边坡工程,10.1-,般规定,10.1.1,锚杆,(,索,),、挡土墙等可根据与施工方式相一致且便于控制施工质量的原则,按支护类型、施工缝或施工段划分若干检验批。,10.1.2,对边坡工程的质量验收,应在钢筋、混凝土、预应力锚杆挡土墙等验收合格的基础上,进行质量控制资料的检查及感观质量验收,并对涉及结构安全的材料、试件、施工工艺和结构的重要部位进行见证检测或结构实体检验。,10.1.3,边坡工程应进行监控量测。,35,第十章 边坡工程,10.2,喷锚支护,10.2.1,施工前应检验锚杆,(,索,),锚固段注浆,(,砂浆,),所用的水泥、细骨料、矿物、外加剂等主要材料的质量。同时应检验锚杆材质的接头质量,同一截面锚杆的接头面积不应超过锚杆总面积的,25%,。,10.2.2,施工中应检验锚杆,(,索,),锚固段注浆,(,砂浆,),配合比、注浆,(,砂浆,),质量、锚杆,(,索,),锚固段长度和强度、喷锚混凝土强度等。,10.2.3,锚杆,(,索,),在下列情况应进行基本试验,试验数量不应少于,3,根,试验方法应按现行国家标准,建筑边坡工程技术规范,GB50330,的规定执行,:,36,第十章 边坡工程,1,当设计有要求时,;,2,采用新工艺、新材料或新技术的锚杆,(,索,);,3,无锚固工程经验的岩土层内的锚杆,(,索,);,4,一级边坡工程的错杆,(,索,),。,10.2.4,施工结束后应进行锚杆验收试验,试验的数量应为锚杆总数的,5%,且不应少于,5,根。同时应检验预应力锚杆,(,索,),锚固后的外露长度。预应力销杆,(,索,),拉张的时间应按照设计要求,当无设计要求时应待注浆固结体强度达到设计强度的,90%,后再进行张拉。,10.3,挡土墙,10.3.1,施工前,应检验墙背填筑所用填料的重度、强度,同时应检验墙身材料的物理力学指标。,37,第十章 边坡工程,10.3.2,施工中应进行验槽,并检验墙背填筑的分层厚度、压实系数、挡土墙埋置深度,基础宽度、排水系统、泄水孔,(,沟,),、反滤层材料级配及位置。重力式挡土墙的墙身为混凝土时,应检验混凝土的配合比、强度。,10.3.3,施工结束后,应检验重力式挡土墙砌体墙面质量、墙体高度、顶面宽度,砌缝、勾缝质量,结构变形缝的位置、宽度,泄水孔的位置、坡率等。,10.4,边坡开挖,10.4.1,施工前应检查平面位置、标高、边坡坡率、降排水系统。,10.4.2,施工中,应检验开挖的平面尺寸、标高、坡率、水位等。,38,第十章 边坡工程,10.4.3,预裂爆破或光面爆破的岩质边坡的坡面上宜保留炮孔痕迹,残留炮孔痕迹保存率不应小于,50%,。,10.4.4,边坡开挖施工应检查监测和监控系统,监测、监控方法应按现行国家标准,建筑边坡工程技术规范,GB50330,的规定执行。在采用爆破施工时,应加强环境监测。,10.4.5,施工结束后,应检验边坡坡率、坡底标高、坡面平整度等。,39,谢 谢 大 家,40,
