中国联通WCDMA网络工程优化技术要求

（V1.0）

中国联通集团移动网络公司
运行维护部

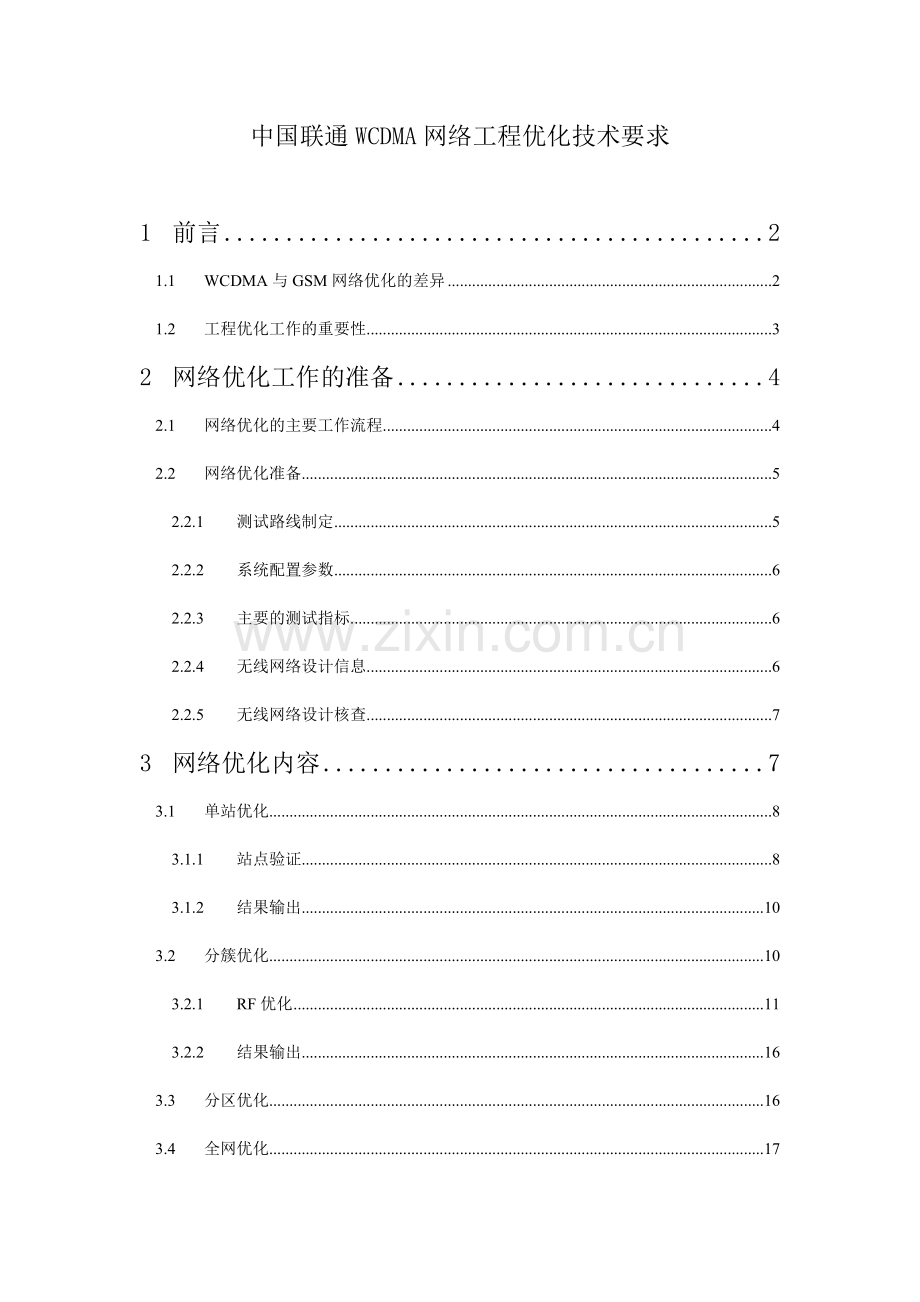

中国联通WCDMA网络工程优化技术要求

1 前言 2
1.1 WCDMA与GSM网络优化的差异 2
1.2 工程优化工作的重要性 3
2 网络优化工作的准备 4
2.1 网络优化的主要工作流程 4
2.2 网络优化准备 5
2.2.1 测试路线制定 5
2.2.2 系统配置参数 6
2.2.3 主要的测试指标 6
2.2.4 无线网络设计信息 6
2.2.5 无线网络设计核查 7
3 网络优化内容 7
3.1 单站优化 8
3.1.1 站点验证 8
3.1.2 结果输出 10
3.2 分簇优化 10
3.2.1 RF优化 11
3.2.2 结果输出 16
3.3 分区优化 16
3.4 全网优化 17
3.4.1 网络评估 17
3.4.2 网络优化调整 19
4 验收测试 21
4.1 验收指标 21
4.2 验收文档 25
5 DT（MOS）/CQT测试要求 26
5.1 DT（MOS）测试要求 26
5.2 CQT测试要求 28
5.3 MR采集要求 31

1 前言
1.1 WCDMA与GSM网络优化的差异
从广义上说，任何无线网络的优化，干扰控制都是核心内容。GSM网络有频率分割和空间隔离，干扰控制相对容易。除了利用扇区化、功率控制、跳频等技术手段降低干扰外，优化的重要工作是频率复用方案的调整。GSM系统最初只定义了语音业务，网络的规划和优化主要是以语音业务为目标，网络覆盖和容量相对独立，基于路测的优化也比较简单，只要确认信号场强和切换边界就可以基本解决问题。

WCDMA虽然是GSM技术向第三代演进的技术体系，3GPP对两者的互操作制定了完整的规范，但两者的优化原理、流程、方法都很不同。WCDMA的自干扰特性使得覆盖、容量和质量相互关联，优化不能简单地只顾及一个方面。虽然没有频率规划方案的反复调整，但干扰的优化往往不能一次解决问题，常常是通过反复的调整找到平衡点。另外，WCDMA的多业务特性又使得它的优化范围从电路域的语音扩展到分组域的数据，WCDMA技术的同频复用使得干扰控制更加至关重要，优化也更加复杂。
1.2 工程优化工作的重要性
无论是GSM网络还是WCDMA网络，制定合理的网络规划方案、充分查找与排除设备安装和参数设置错误，都将为后期的网络优化工作带来积极的影响。因此，分公司网络优化部门必须深入细致地做好优化的前期准备工作。配合工程建设部门做好无线网络的规划选址、站址确认、导频规划等工作；密切跟踪基站建设与割接进度，确保工程优化与工程建设的进度能够同步；务必将工程优化工作做细、做好，充分发现并纠正施工不规范造成的遗留问题，解决网络设备在安装、调测、参数设置中导致的故障，降低后期优化难度。
2 网络优化工作的准备
无线网络优化的工作是需要及时根据网络发展进行调整。比如初期的网络性能数据收集方式，还是以路测为主统计数据为辅。随着网络规模和用户的发展，统计数据的使用比例将不断增大，应重点对MR的数据进行分析。
网络优化的基本工作内容在新基站入网开通后就开始实施。无线网络优化一直在不断的动态发展，只有不断地对网络进行改进才能保证良好的网络运营质量。本次网络优化服务承担如下工作，以保持网络处于长期性能稳定状态为目的。
2.1 网络优化的主要工作流程
服务的流程图如下：

准备阶段：路测路线的准备需要熟悉当地驾驶环境的司机的参与，以便制定出切实可行的路测路线。
网络设计检查：参数检查主要是由熟悉网络设计与配置的工程师来完成，网络配置由RNC工程师在网管中提取。
测量数据的收集：测量数据的收集主要依靠熟悉网络结构和测试工具的测试工程师来完成。同时需要熟悉测试路线的司机配合。
数据处理与分析：由有经验的无线网络优化工程师来完成，根据分析结果提出网络调整建议，并负责与联通公司讨论，以期得到批准。

2.2 网络优化准备
在项目开始前的项目准备阶段，包括以下内容：项目组织计划、人员安排、责任人和双方的配合沟通渠道、网络的初步勘察、项目执行的要求。
在所有相关细节均确定之后，依照相应的时间开始实施工作，详细准备内容如下：
2.2.1 测试路线制定
路线的选择要考虑覆盖重要热点地区、高速公路、公共场所、车站码头机场、休闲地点、商业热点。另外还要考虑如下因素：
需要考虑切换，可执行双向切换的路测，例如从小区A到小区B，再从小区B回到小区A。
为保证网络商用后所有覆盖地区具有竞争力，应尽量对所有网络覆盖区域进行测试，对于地理分布较复杂的地点需要中国联通决定应测试的范围。
路线选择要考虑相邻基站对目标基站的影响,充分考虑基站之间的干扰。
2.2.2 系统配置参数
初步勘察网络现状是项目准备阶段的主要内容之一，包括网络结构、节点构成、系统版本、硬件配置使用等。
2.2.3 主要的测试指标
主要的路测指标用于评估网络的性能，在网络商用前这些指标主要来源于路测信息。主要的测试指标如下：
l 覆盖性能
l 接入性能
l 保持性能
l 服务完整性能
l 移动性能
2.2.4 无线网络设计信息
无线网络设计信息主要包括在涉及中用到的前提条件、设计结果以及相应的网络参数配置，例如各种业务覆盖的范围、业务量的分配、服务级别、提供的业务类型等，具体的无线网络设计信息如下：
l 服务参数(Ec/No目标值、话务模型、业务覆盖目标、网络负荷等)
l 切换与重选参数
l 各种衰落值
l 基站各公共信道功率和业务信道功率设置
l 手机性能(最大发射功率、底噪值等)
l 公共信道、各种业务的覆盖图
l 基站配置信息(例如：基站经纬度、天线高度、天线参数、馈线长度、各小区频率/码组/时隙分配等)
l 邻小区设计，包含GSM的邻小区
l 干扰评估
l HSPA设计与配置信息
2.2.5 无线网络设计核查
无线网络简要评估是对网络中配置的参数进行一致性检查，使得网络中配置的参数值与设计值一致，对于不一致的参数进行更改。

3 网络优化内容
网络优化的主要内容和流程见下图：
全网优化
单站优化
分簇优化
分区优化
不同厂家交界优化
验收测试

各个优化阶段的主要工作内容如下表：
优化阶段
优化对象
优化内容
优化时间
单站优化
单个站点
单站功能检查
与基站开通同步进行
测试数据分析
基站开通后发现问题后即进行
优化调整
基站开通后数日内
分簇优化
簇1～簇n
簇优化方案
单簇优化前数周提交簇优化方案
RF优化
簇内基站基本建设完成时即开始优化
指标优化
分区优化
区域1～区域n
区域优化方案
区域优化前数周提交区域优化方案
指标优化
连片簇优化完成后即开始分区优化
不同厂家交界优化
双方交界区域
边界优化方案
在双方交界基站基本建设完成前数周
RF优化
在双方交界处站点成片开通后
指标优化
全网优化
整网
全网优化方案
区域优化大部完成之后
3.1 单站优化
在每个WCDMA站点安装、上电并开通后，要求在新站开通后当天或当晚及时对新站开通区域进行路面DT和必要的室内CQT测试，及时纠正数据库错误，如邻小区错误、重要参数错误等，及时解决新增基站硬件故障，保证割接区域的网络安全与稳定。
3.1.1 站点验证
(1)站点配置验证：
频率检查：通过手机检查待测小区的频点号与规划数据是否一致。
扰码检查：通过手机检查待测小区的扰码设置是否和规划数据一致。
LAC/RAC检查：通过手机检查待测小区的LAC/RAC和规划数据是否一致。
(2)站点覆盖验证
站点附近CPICH_RSCP/CPICH_EcIo测试：检查UE接收的CPICH RSCP、CPICH Ec/Io是否高于或者低于预定门限，确认是否存在功放异常、天馈连接异常、天线安装位置设计不合理、周围环境发生变化导致建筑物阻挡、硬件安装时天线倾角/方向角与规划时不一致等问题
(3)站点业务验证：
语音业务主叫和被叫接通测试：通过拨打测试，检查语音业务的主被叫呼叫功能正常。
VP业务主叫和被叫接通测试：通过VP业务主叫和被叫接通情况，判断VP业务的主被叫呼叫功能正常。
PS业务接通测试：通过手机上网业务判断PS业务的呼叫功能正常。
3.1.2 结果输出

3.2 分簇优化
　　对于象WCDMA这样的自干扰系统，为了优化网络性能，需要充分考虑基站间的干扰。于是网络优化就需要同时对若干基站进行优化调整，由此引入基站簇的概念。对于基站簇的划分，应综合考虑网络干扰的需求（越大越好）和建设一个簇中所有基站所需的时间长短（越小越好）的要求。这样，在综合考虑RNC划分、基站地理位置、基站建设进度、测试路线选择以及测试耗时估计等具体因素后，每个基站簇由10到20个基站（一般情况下15个基站左右）组成。基站簇一般是无线网络设计的一个输出结果。
分簇优化应在簇中基站开通90%以上时才可展开，否则当有很多未开通的基站开通之后，还需重新进行整个簇的优化，造成浪费。
在WCDMA建设过程中，由于受到站址选择，基站建设进度等客观因素的影响，建设好一个完整簇，从而达到簇优化的条件可能需要较长的时间，这样会影响整个网络优化的速度，此时可以考虑先进行单站优化，为簇优化奠定一定基础。
分簇优化完成后，会针对若干簇构成的区域进行优化测试，一般是多个簇构成一个连续的区域，或者是一个RNC所覆盖的区域。对于部分规模较小的城市，可考虑将分簇优化和片区优化结合实施。
当基站簇中90%以上的基站开通后，即可开始针对该簇进行整体测试和优化工作。簇优化与单站优化注重功能性有所不同，更多的关注于查找簇内覆盖盲区、干扰超标、越区覆盖、切换故障等方面，目的是优化各个小区服务的范围，既提高覆盖，由降低干扰，使该簇中的网络性能达到较好的水平。
3.2.1 RF优化
3.2.1.1 RF优化内容
RF优化的功能内容如下表所示。
RF优化功能
优化内容
说明
信号覆盖优化
对覆盖空洞的优化，保证网络中导频信号的连续覆盖；
对主导小区的优化，保证各主导小区的覆盖面积没有过多和过少的情况，主导小区边缘清晰，尽量减少主导小区交替变化的情况。
干扰优化
对下行而言，干扰问题体现为CPICH RSCP很好而CPICH Ec/Io很差
对上行而言，干扰问题体现为NodeB RTWP很高。
对RF优化中发现的干扰问题，需要找出干扰源并解决。
导频污染优化
导频污染是指某一地方存在过多强度相当的导频，并且没有一个主导导频。导频污染会导致下行干扰增大、频繁切换导致掉话、网络容量降低等一系列问题，需要通过调整工程参数来解决。
其他优化
主要包括邻区配置的优化。对于测试中发现的接入、掉话等问题也要尽量解决。
RF优化阶段的数据分析重点分析无线网络信号的分布，包括覆盖问题分析、干扰问题分析、导频污染分析、切换问题分析：

3.2.1.2 覆盖问题分析
覆盖问题分析是RF优化的重点，覆盖问题分析重点关注信号分布问题。覆盖问题分析的过程包括小区主导性分析、下行覆盖分析、上行覆盖分析。
(1)小区主导性分析
小区主导性分析是分析DT测试获得的小区扰码信息，可能存在的小区主导性问题如下表所示。
小区主导性问题
主导性存在问题
说明
无覆盖/弱
覆盖小区
如果根据路测数据检查不到某一小区的扰码信号存在，这可能表明某个站点在测试期间没有发射功率或天线被阻挡。
越区覆盖小区
如果某一小区的信号分布很广，在周围1～2圈的相邻小区的覆盖范围之内均有其信号存在，说明小区过度覆盖。
过度覆盖可能是由站点高度或者天线倾角不合适导致的。过度覆盖的小区会对邻近小区造成干扰，从而导致容量下降。过度覆盖需要通过增大天线下倾角或降低天线高度来解决。
在解决过度覆盖小区问题时需要警惕是否会产生覆盖空洞。
无主导小区的区域
这类区域是指没有主导小区的区域，或者主导小区更换过于频繁的地区。无主导小区会导致频繁切换，降低系统效率，增加了掉话率。
通过调整天线下倾角和方向角，增强某一强信号小区（或近距离小区）的覆盖，削弱其他弱信号小区（或远距离小区）的覆盖，来解决无主导小区的问题

(2)下行覆盖问题分析
下行覆盖问题是对DT测试获得的CPICH RSCP进行分析。
如果RSCP低于一定门限则认为存在下行覆盖问题。标识出来下行覆盖空洞区域，分析空洞区域与相邻基站的远近关系，分析空洞区域周边环境，检查相邻站点的CPICH RSCP分布是否正常。通过上述分析确认是否可以通过调整天线下倾角和方向角改善覆盖。
在天线调整时需要重点关注调整天线解决某一覆盖空洞后，是否会导致新的覆盖空洞出现。对于无法通过天线调整解决的覆盖空洞问题，给出加站建议。

(3)上行覆盖问题分析
上行覆盖问题分析是对DT测试获得的UE Tx Power进行分析。
如果UE TX Power高于一定门限则可能存在上行覆盖问题。标识出来上行覆盖空洞区域，对比是否下行CPICH RSCP覆盖也存在空洞。对于上下行覆盖均弱的情况，首先解决下行覆盖问题，再考虑解决上行覆盖问题。对于只有上行覆盖弱的情况，通过排除上行干扰影响、调整天线的方向角和下倾角、增加塔放等方式解决。

3.2.1.3 干扰问题分析
干扰问题分析包括上行干扰问题分析和下行干扰问题分析，存在干扰会影响小区容量，严重时会导致掉话和接入失败。
(1)下行干扰分析
通过分析DT测试中Scanner接收的CPICH Ec/Io进行定位。
如果Ec/Io低于一定门限则可能存在下行干扰问题。将Ec/Io恶化区域标识出来，检查恶化区域的下行CPICH RSCP覆盖也差。如果下行CPICH RSCP覆盖也差则认定为覆盖问题，在覆盖问题分析中加以解决。对于RSCP好而Ec/Io差的情况，确认为下行干扰问题，分析干扰原因并加以解决。
(2)上行干扰问题
上行干扰问题通过检查各个小区的RTWP进行判断。如果某一小区的RTWP过高，并且没有与之相当的高话务量存在，则确认存在上行干扰问题，分析干扰原因并解决。

3.2.1.4 导频污染分析
导频污染是指在某一点存在过多的强导频，但却没有一个足够强的主导频。当存在导频污染时，会导致Ec/Io恶化、频繁切换掉话、系统容量降低。导频污染分析过程如下：
(1)选择RSCP高，而EcIo差的区域作为可能存在导频污染的候选区域
(2)检查候选区域内是否存在导频污染的问题
(3)分析重点区域导频污染是由哪些小区造成的
(4)通过增强某一强导频，削弱其他弱导频的方法，分析导频污染相关小区的RSCP、Ec/Io分布。确认哪些小区要消除此处覆盖，哪些小区要增强此处覆盖，并给出解决导频污染的方法。

3.2.1.5 切换问题分析
在RF优化阶段，涉及切换的主要是邻区优化和路测软切换比例控制。
(1)邻区列表优化重点关注漏配邻区的问题。漏配邻区会导致切换掉话。通过路测数据分析软件比较邻区信息和路测数据，对每个小区提供邻区增加/删除/保留的建议。
(2)软切换比例优化。软切换比例过高会导致浪费系统容量。RF优化阶段需要在保证覆盖的前提下，将软切换比例控制在一个可接受的范围内。可以通过加大下倾角、调整方向角、降低天线高度、降低导频功率等收缩覆盖区的方式减小或者改变软切换区域。

3.2.2 结果输出

3.3 分区优化
当某些连续的簇都基本开通并完成了分簇优化，就可以对这一连续区域进行区域路测优化了。这种区域可以针对一个RNC的覆盖区域，也可以是一个由多个簇组成的连续区域。
片区优化在分簇优化的基础上更加注重簇与簇之间边界地区的覆盖、干扰、切换等问题。在全区范围内进行频点和扰码的优化，重点针对簇边界进行路测和优化，必要时需要对某些小区的频点和扰码进行修改，或调整天线配置，从而保证在簇的边界处也具有良好的网络性能。
分区优化的主要输出类似于分簇优化的输出。

3.4 全网优化
3.4.1 网络评估
3.4.1.1 接入性能评估分析
l 从多个角度对网络的接入性进行评估，找出影响网络接入的主要问题。
l 移动网络的接续性水平
l 涉及网络接续性的指标、计数器，及其关系
l 影响网络接续性能的参数及其设置
l 影响网络接续性的主要问题，及解决方案
3.4.1.2 接续时延评估分析
l 分主叫侧接续时长、被叫侧接续时长、端到端接续时长进行评估，找出影响网络接续的主要问题。
l 移动网络接续的总体时延情况
l 影响网络接续时长的参数及其设置
l 影响网络接续时长的主要问题，及其解决方案
3.4.1.3 保持性能评估和分析
l 从多个角度对网络的保持性能进行评估，找出影响网络连续通话的主要问题。
l 移动网络的通话保持性保持水平
l 影响网络通话保持性的参数及其设置
l 评估网络的切换性能
l 涉及网络保持性的指标、计数器，及其关系
l 切换性能的主要问题和影响切换性能的主要问题
l 切换对通话保持性的影响，解决方案
l 影响网络保持性的主要问题，及解决方案
3.4.1.4 网络通话质量评估
l 移动网络通话质量的水平
l 评估通话质量的各个有关方面
l 切换对通话质量的影响
l 网络切换设置的合理性及改善措施
3.4.1.5 无线覆盖评估
l 无线网络整体覆盖情况
l 路测覆盖电平情况
l 室内覆盖情况
l 直放站使用情况
l 主要的覆盖盲区
l 如何配置最佳覆盖的基站
l 热点地区覆盖分析
3.4.1.6 完整性能评估和分析
l 对网络的业务质量进行评估，如上行BLER，数据业务的吞吐率，找出影响业务质量的主要问题，提出解决方案建议。

3.4.2 网络优化调整
网络调整和优化将是全网优化阶段的一项重要工作内容。全网优化是一套科学全面的工作方法和工作流程，通过对网络的无线性能进行深入的检查，诊断出网络存在的主要问题和瓶颈所在，对症下药，从而提高网络的性能指标，改善终端用户的网络体验。
3.4.2.1 数据采集
全网优化阶段采用的数据采集方式：
话务统计数据：应根据无线网络优化目的，对交换机和OMCR的统计数据进行收集和分析，重点采集作为评判网络性能的基础指标，包括系统接通率、信道可用率、掉话率、拥塞率、话务量和切换成功率等，同时要根据需要采集更为详细的小区载波级性能数据，以上数据应至少包括两周时间内的忙时平均话务统计情况，供深入分析。
DT/CQT： CQT测试地点应覆盖城区的主要场所，包括火车站、汽车站、商场、超市、宾馆、写字楼、公共场馆、住宅小区、旅游景点、饭店等，力求覆盖到城区的主要建筑；DT测试路线应包括城区的主要道路，包括城市重要街道、主干道、小区道路、高速公里，力求覆盖到城市的每个大街小巷。通过全面的测试，力求对现网有一个全面的了解，同时，在测试过程中发现的问题要进行详细的分析和记录，为随后进行的网络优化工作提供第一手的信息。测试完成后，应形成书面测试报告，至少包括测试内容、测试时间、测试人员、测试工具以及对网络测试结果的详细分析等基本信息。测试报告中所有表格都应以EXCEL方式提供，所有DT测试图打印、显示都应配合使用数字地图。
注：DT/CQT及MOS测试规范详见附件一
MR评测：厂家应充分利用测量报告信息，将其作为网络优化的基础手段之一，利用MR（测量报告），选取主要城区，对网络质量情况进行评估，找出网络目前存在的问题，并给出评估报告。
注：MR评测规范详见附件二
用户投诉分析：设备厂家应积极与市场、客户服务部门进行沟通，了解来自用户的反馈信息和重点投诉的网络质量问题，特别是对半年的投诉情况要进行重点分析，找出影响用户感受度的突出问题和重点区域。
通过对实地路测和统计数据的处理和分析，可以得到网络的性能指标，为提出下一步网络优化方案工作打基础，所涉及到的主要网络性能有：接入性能、寻呼性能、位置更新/登记性能、覆盖情况、干扰情况、切换性能、掉话情况、业务质量、网络容量等。
3.4.2.2 数据处理
对采集得到的路测数据和话统数据进行处理，处理结果与验收标准对比后找出不满足要求的项目，结合路测/话统/配置/呼叫跟踪数据进行问题分析，包括覆盖问题分析、掉话问题分析、接入问题分析、异常干扰问题分析、切换问题分析等。

3.4.2.3 优化调整方案
针对问题提出解决方案。在全网优化阶段，调整主要针对无线参数，但也不排除有调整工程参数的可能。对于网络调整，网优工程师在进行网规数据修改时，要遵从公司的参数修改流程和规范，不要随意修改现场数据，避免重大事故的发生。
在整个网络优化执行过程中，会进行大量的，细致的调整和优化，并从多角度不断地进行网络性能的比较和验证。最大程度地发现网络问题，提高和改善网络质量。

4 验收测试

4.1 验收指标

测试方法
类别
指标
业务
描述
DT
覆盖类
CPICH RSCP
空闲状态
CPICH RSCP > -90dBm的数据点的百分比
CPICH Ec/Io
CPICH Ec/Io > -14dB 的数据点的百分比
Drive Test
接入类
语音主叫接通率
AMR12.2K
1) 主叫接通率=主叫接通次数/主叫请求次数×100%
2) 主叫请求次数为主叫手机发起RRC Connection Request的次数，同一个呼叫过程中的RRC重发只统计成一次。
3) 主叫接通次数为主叫手机收到Alerting消息的次数
4) 无法记录UE侧信令，也可以手工统计
VP主叫接通率
VP
PDP激活成功率
R99 PS
1) PDP激活成功率=PDP激活成功次数/PDP激活请求次数×100%
2) PDP激活请求次数有两种定义：①为手机发起RRC Connection Request(原因值为主被叫的交互和背景业务)的次数，同一个呼叫过程中的RRC重发只统计成一次；②为手机发起Activate PDP Context Request的次数。我们推荐采用定义①
3) PDP激活成功次数为手机收到Activate PDP Context Accept的次数
4) 无法记录UE侧信令，也可以手工统计
HSDPA
HSUPA
保持类
掉话率
AMR12.2k
1) CS掉话率=业务掉话次数/业务接通次数×100%
2) 业务接通次数：手机发起业务请求之后收到Alerting的次数
3) 业务掉话次数：从UE侧记录的空口信令上看，无线链路异常释放的次数
VP
掉线率
R99 PS
1) PS掉线率=PS业务掉线次数/PDP激活成功的次数×100%；
2) PDP激活成功的次数：UE收到Activate PDP Context Accept消息；
3) PS业务掉线次数：从UE侧记录的信令上看，如果满足以下两个条件中的任何一个即认为是掉线：
条件1：UE在PDP Active态，收到或发出PDP context deactivation request消息，原因值不是“regular PDP context deactivation”，并且收到了PDP context deactivation accept，进入PDP Inactive态；
条件2：UE在PDP Active态，没有收到或发出PDP context deactivation request消息，但进入到PDP Inactive态。
HSDPA
HSUPA
移动性
软切换成功率
AMR12.2K
RNC统计：
1) 成功率=完成次数/尝试次数×100%
2) 尝试次数：RNC下发的Active Set Update消息的个数
3) 完成次数：RNC收到的Active Set Update Complete消息的个数
移动性
HSDPA软切换服务小区变更成功率
HSDPA
RNC统计：
1) 成功率=完成次数/尝试次数×100%
2) 完成次数:RNC收到的用于软切换状态下的服务小区变更的物理信道重配置完成消息的个数
3) 尝试次数: RNC下发的用于软切换状态下的服务小区变更的物理信道重配置请求消息的个数
HSUPA软切换服务小区变更成功率
HSUPA
RNC统计：
1) 成功率=完成次数/尝试次数×100%
2) 完成次数:RNC收到的用于软切换状态下的服务小区变更的物理信道重配置完成消息的个数
3) 尝试次数: RNC下发的用于软切换状态下的服务小区变更的物理信道重配置请求消息的个数
语音质量
UE2UE语音质量MOS分
AMR12.2K
符合 PESQ 测试标准仪器
CQT
时延类
接入时延
语音业务接入时延
主叫方T(CC_Alerting)-
主叫方T(第一次RRC Connection Request)
VP业务接入时延
主叫方T(CC_Alerting)-
主叫方T(第一次RRC Connection Request)
时延类
接入时延
PS业务接入时延
T(Activate PDP Context Accept)-
T(第一次RRC Connection Request)；
Ping时延（0byte）
R99 PS384K/PS384K
采用DOS PING命令，排除timeout；
HSU(10ms)/DPA
采用DOS PING命令，排除timeout；
FACH
采用DOS PING命令，排除timeout
Ping时延（1460byte）
R99 PS384K/PS384K
采用DOS PING命令，排除timeout
HSU(10ms)/DPA
采用DOS PING命令，排除timeout
CQT
吞吐率
PS 128k DL Mean Throughput
PS128
PS128k业务的下行平均流量
HSDPA Mean Throughput
HSDPA
HSDPA业务的平均流量≥1Mbps
话务统计
接入类
RRC连接建立成功率(Service)
CS & PS
RRC连接建立成功率(Service)=RRC连接建立成功次数(Service) / RNC收到的RRC连接请求次数(Service)×100％
RAB建立成功率
Voice
RNC发送给CN的RAB指派成功个数 / RNC收到CN下发的RAB指派请求个数 ×100％
VP
PS
HSDPA
HSUPA
保持性
掉话率
Voice
RNC发起异常释放的次数 / 业务释放的总次数
VP
PS
HSDPA
HSUPA
移动性
软切换成功率
CS & PS
软切换成功次数/软切换判决次数
异频硬切换成功率
CS & PS
异频硬切换成功次数/异频硬切换判决次数
3G->2G切换成功率
voice
CS域系统间切换出成功率=CS域系统间切换出成功次数/ CS域系统间切换出尝试次数×100％
PS
PS域系统间切换出成功率(RNC发起)=PS域系统间切换出成功次数/PS域系统间切换出执行次数
可用性
最坏小区比例
CS
小区语音或VP的话务量大于0.1ERL,掉话率大于3％或接通率小于95％的小区比例，分母为语音或VP的话务量大于0.1erl的小区总数
MR评估
网络覆盖率
（dBm）
CPICH RSCP
Voice&VP&PS
大于等于-90的比例
CPICH Ec/Io
(dB)
CPICH Ec/Io
Voice&VP&PS
大于等于-14的比例

4.2 验收文档
编号
内容
1
项目背景
2
组网情况
3
优化流程、优化内容以及优化进度
4
优化目标（路测指标、话统指标）
5
优化结论
6
单站验证：
测试方法
单站验证总结分析：发现问题列表，解决措施列表，遗留问题列表
7
RF优化，包括：
测试方法
覆盖优化对比
－小区主导性分析（CPICH SC）
－下行覆盖分析（CPICH RSCP、CPICH Ec/Io）
－上行覆盖分析（UE Tx Power）
－下行干扰分析
－上行干扰分析
导频污染优化对比
切换优化对比
RF优化总结分析：发现问题列表，解决措施列表，遗留问题列表
8
业务优化，包括：
测试方法
DT测试业务优化对比
―CS业务接通率、掉话率分析
―PS业务接通率、掉话率、吞吐率分析
―系统间切换成功率分析
话统测试业务优化对比
―接入类话统分析
―保持类话统分析
―移动类话统分析
业务优化总结分析：发现问题列表，解决措施列表，遗留问题列表
9
遗留问题分析
10
网络发展建议
11
附录：
工程参数调整方案汇总
系统参数调整方案汇总
邻区关系调整方案汇总
优化后的工程参数总表
优化后的系统参数总表
优化后的邻区关系总表

5 DT（MOS）/CQT测试要求
5.1 DT（MOS）测试要求
1、概述
在新基站割接入网、阶段性优化效果评测、网络优化结束后结果验证等阶段均需要通过DT测试手段对相关指标进行评估。
2、测试设备要求
2.1硬件要求
DT测试设备一台或两台，支持WCDMA标准。要求测试设备能够与路测软件正常连接适配，顺利运行路测软件，按照要求采集WCDMA系统消息。测试设备禁止安装与测试无关的其他软件。
MOS语音测试评估设备：能够对语音质量进行MOS评估；
测试手机：分公司根据各自的实际情况选取足够数量的、测试性能良好的手机进行路测。在同一城市测试时必须使用同一型号手机。
测试卡必须使用当地联通WCDMA签约用户卡。
2.2软件要求
要求测试软件能够支持WCDMA网络测试标准。要求选用的测试软件必须是与测试工具相配套的主流版本。
3、测试路线要求
每城市测试路线范围必须包括：市中心密集区、城区主要干道、主要居民区、市区重要场所等城市中的重要的地区、道路，不包括郊区公路、铁路、高速公路和旅游景点。测试时尽量覆盖整个市区，如果城市较小所选道路不能满足测试数量要求时，测试路线可重复进行。
测试时应按预先指定路线行驶，在市区繁华地段保持在30公里/小时左右；在一般市区保持40公里/小时左右，环线不超过60公里/小时。
4、测试方法
测试手机置于车内，主、被叫手机均与测试仪表相连，同时连接GPS接收机进行测试。
要求主被叫测试手机连接支持ITU-T P.862 标准和PESQ算法的专用MOS测试设备。
主被叫手机在测试过程中固定，即一个手机始终做主叫，另一个始终做被叫。手机拨叫、接听、挂机都采用自动方式。每次呼叫建立时长为60秒，通话保持时长为60秒，呼叫间隔15秒；如出现未接通或掉话，应间隔15秒进行下一次试呼。
5、测试结果输出
要求对通过DT测试得到的所有测试项目能够以文字、图表等方式进行输出，并且提供详细的说明与评估报告。测试报内容至少包括
测试概况：测试时间、测试人员、测试工具、测试卡号码等基本信息。其中测试工具中包括所有测试模块的型号、参数、功能、规格等详细的技术信息。
测试报告撰写人及联系方式。
DT测试结果统计表。
对测试中发现的主要问题如网络无覆盖、未接通、掉话、话音质量差等问题提出分析和建议。

5.2 CQT测试要求
1、功能验证类CQT测试
1.1测试要求
功能验证类CQT测试主要采用在指定地点通过直接呼叫测试，来验证网络的呼叫建立功能是否正常，呼叫质量是否符合要求。主要应用于测试新开通的基站、微蜂窝、室内分布系统等设备的工作状态，确保用户能够正常使用以及工程验收阶段对网络通信质量进行考核。
1.2测试位置
室外：对于新开通的宏基站，需要分别在每个扇区覆盖范围内进行拨打测试。
楼层：对于新开通的微蜂窝及室内分布系统，需要在所有楼层内的天线点下进行拨打测试。
电梯：保持通话状态进出电梯测试、电梯内拨打测试。
地下停车场：所有天线点下必须进行拨打测试。
以上位置，若设计方案中明确未设计覆盖的区域则不做要求。
1.3测试方法
对新开通宏基站的CQT，需在每个扇区覆盖范围内连续拨打至少20次。
在大厦内各楼层、各区域内进行通话测试，测试人员从用户的角度感受网络质量。按照用户感受的情况进行记录，如：接通时间是否小于10秒，话音是否清晰、通话是否没有断续、是否没有掉话、是否没有单通现象。
测试人员采用每两人一组，分别使用同网手机进行对拨测试，每个测试点主被叫通话至少各1次；每次通话时长不少于30秒钟；呼叫间隔大于10秒；通话测试过程中，主叫人员数“1、2、3、……10”，被叫人员感受通话质量情况，如实填写测试表格。CQT测试包括电梯进出测试各一次，测试位置须包括楼层边缘、走道等地方。
如果在大厦中测试发现用户感受部分出现异常，测试人员应发现异常附近多测试几次，分析原因，如果现场问题无法解决，请详细填写现场的网络指标以及用户感受情况，如果大厦内大面积出现掉话现象、无法拨打或者上线时间过长等现象，要求把现场测试情况汇报相关负责人。
每次CQT完抽测试通话感受测试后，根据测试表格要求，如实填写网络指标。
2、优化类CQT测试
2.1测试要求
优化类CQT测试采用在指定区域内建立呼叫之后，按照实现规划的线路进行移动，通过相应的测试工具记录测试信令及信号变化情况，主要用于测试楼宇及其它建筑内的网络覆盖变化情况和通话质量。
2.2测试位置
楼层：所有楼层至少要在高、中、低层进行测试，其中顶层、底层、地下室必须进行测试，高于15层的建筑，每隔5层做一次测试。
电梯：电梯进、出通话、电梯内通话。
地下停车场：必须进行CQT测试。
以上位置，若设计方案中明确未设计覆盖的区域则不做要求。
2.3测试方法
在楼宇内各层、各区域内进行通话测试，测试人员从用户的角度感受网络质量。按照用户感受的情况进行记录，如：接通时间是否小于10秒，话音是否清晰、通话是否没有断续、是否没有掉话、是否没有单通现象。
测试人员采用每两人一组，分别使用同网手机进行对拨测试；每个测试楼层选择不少于五个测试点；每个测试点主被叫通话至少各1次；每次通话时长不少于30秒钟；呼叫间隔大于10秒；通话测试过程中，主叫人员数“1、2、3、……10”，被叫人员感受通话质量情况，如实填写测试表格。CQT测试包括电梯进出测试各一次，测试位置须包括楼层边缘、走道等地方。
如果在大厦中测试发现用户感受部分出现异常，测试人员应发现异常附近多测试几次，分析原因，如果现场问题无法解决，请详细填写现场的网络指标以及用户感受情况，如果大厦内大面积出现掉话现象、无法拨打或者上线时间过长等现象，要求把现场测试情况汇报相关负责人。
对于有室内分布系统的楼宇，需对室内外信号进行切换测试并记录切换前后的信息。
每次CQT完抽测试通话感受测试后，根据测试表格要求，如实填写网络指标。
对比测试时，前后两次CQT测试所选择的楼宇及测试位置必须相同。
5.3 MR采集要求

1、总体要求
无线网络评估所依据的数据主要来源于WCDMA无线网络的测量报告(MR)数据，对无线网络的评估包含网络级评估指标和小区级评估指标，评估指标主要涵盖无线网络的覆盖、质量、干扰等多个方面。
由于全网MR数据量庞大，具有较大的采集难度。在实际评估工作中，将选取部分特征小区进行统计分析，用以表示对全网的评估。
2、MR数据采集及开放要求
无线网络评估所需的MR测量数据需要从厂家设备或OMC系统获取。对同一厂家的MR报告应以本地网为单位收敛在同一接口机上
