《客运专线铁路轨道工程施工技术指南》经规标准[2205]1.docx

客运专线铁路
轨道工程施工技术指南

2005—09—22 发布 2005—09—22 实施
铁道部经济规划研究院 发布

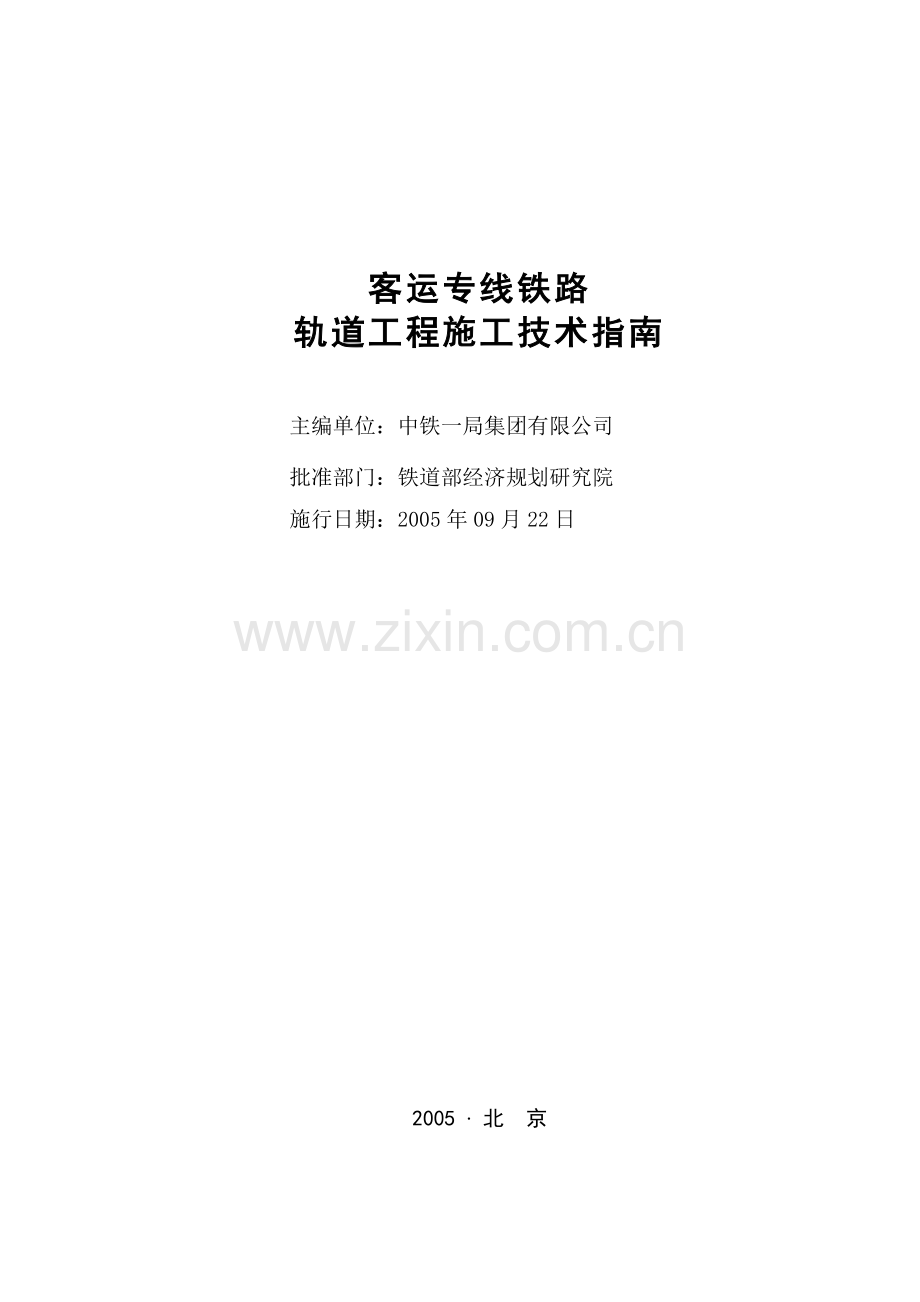

客运专线铁路
轨道工程施工技术指南

主编单位：中铁一局集团有限公司
批准部门：铁道部经济规划研究院
施行日期：2005年09月22日

2005 ∙ 北　京

前 言查铁路资料，上交通资料大全。
本指南是根据铁道部《关于印发2005年铁路工程建设标准编制计划的通知》（铁建设函[2005]84号）的要求进行编制的。
本指南在编制过程中，认真总结我国铁路建设的经验和教训，学习和借鉴国际先进标准，以施工质量验收标准为依据，重点对施工过程中的工艺、方法、措施和质量控制目标作出了规定，反映了工程施工的新技术、新材料、新工艺、新方法，突出了客运专线铁路的技术特点。本指南是客运专线铁路工程施工的指导性技术文件。
根据铁道部《铁路工程建设标准管理办法》（铁建设［2004］143号）关于铁路工程建设标准体系调整的要求，为鼓励技术创新，促进技术进步，指导施工企业根据自身技术、装备、管理水平和市场定位需要制订技术要求更高、针对性更强、内容更为具体的企业标准，编制了本指南，今后铁道行业将不再发布新的施工规范。本指南严格按照标准编制程序组织编制，分别对编制大纲、征求意见稿、送审稿、报批稿组织路内外专家进行了审查。
本指南共分13章，主要内容包括：总则、术语、环境保护、施工准备、基地钢轨焊接、有碴轨道铺轨铺碴、工地钢轨焊接、应力放散及无缝线路锁定、正线道岔及钢轨伸缩调节器铺设、钢轨胶接绝缘接头、轨道整理及钢轨预打磨、轨道常备器材、工程竣工等，另有14个附录。
在执行本指南过程中，希望各单位结合工程实践，认真总结经验，积累资料。如发现需要修改和补充之处，请及时将意见和有关资料寄交中铁一局集团有限公司（陕西省西安市雁塔路北段1号，邮政编码：710054），并抄送铁道部经济规划研究院（北京市海淀区羊坊店路甲8号，邮政编码：100038），供今后修订时参考。
本指南由铁道部经济规划研究院负责解释。
本指南主编单位：中铁一局集团有限公司。
本指南参编单位：中铁三局集团有限公司、中铁四局集团有限公司、中铁十一局集团有限公司、中国铁道建筑总公司、中铁工程设计咨询集团有限公司、铁道第二勘察设计院、铁道第三勘察设计院、铁道第四勘察设计院。
本指南主要起草人：朱飚、李兵选、杨竞雄、朱同蜜、孙柏辉、高慧安、王家林、伍林、耿锦、朱晓夷、张宁南、郝洪波、陈清林、况勇、张蕾、张庆、赵陆青、康琳、扈慧丽、杨进华、刘桢和、陈仲华、王菁。
目 次
1 总 则 1
2 术语 2
3 环境保护 3
4 施工准备 4
4.1 设计文件核对及技术交底 4
4.2 施工调查 4
4.3 编制实施性施工组织设计 4
4.4 轨道部件的质量检验及储存 5
4.5 施工人员培训及机械准备 6
4.6 检测机构设置及相应设备 6
4.7 线路基桩设置 6
4.8 铺轨前与线下施工单位交接 7
4.9 铺轨基地 7
5 基地钢轨焊接 9
5.1 基地钢轨焊接设备组成 9
5.2 长钢轨焊接 9
5.3 检验 10
5.4 长钢轨存放、装车及运输 11
6 有碴轨道铺轨铺碴 13
6.1 一般规定 13
6.2 铺轨前铺碴 14
6.3 铺枕铺轨 15
6.4 分层上碴整道 17
7 工地钢轨焊接 19
7.1 一般规定 19
7.2 接触焊 19
7.3 铝热焊 21
7.4 焊接质量检验 22
8应力放散及无缝线路锁定 23
8.1 一般规定 23
8.2 钢轨位移观测桩的设置 23
8.3 线路锁定施工工艺 24
9正线道岔及钢轨伸缩调节器铺设 28
9.1 一般规定 28
9.2 道岔运输与铺设 29
9.3 铺岔后上碴整道 30
9.4 道岔钢轨焊接 31
9.5 钢轨伸缩调节器铺设 32
10钢轨胶接绝缘接头 34
11轨道整理及钢轨预打磨 35
11.1一般规定 35
11.2无缝线路轨道整理 36
11.3钢轨预打磨 39
12轨道常备材料 41
13 工程竣工 42
附录A 工地接触焊机焊接记录表 43
附录B 铝热焊接记录表 44
附录C 钢轨焊头落锤试验记录表 45
附录D 钢轨焊头静弯破断载荷记录表 45
附录E 工地钢轨焊接接头超声波探伤记录 46
附录F 焊轨厂接触焊机焊接长轨记录 47
附录G 厂焊长钢轨质量检验合格证 48
附录H 焊轨厂钢轨焊接接头超声波探伤记录 48
附录J 无缝线路单元轨应力放散拉伸情况记录表 50
附录K 无缝线路基本技术状况登记表 51
附录L 无缝线路纵向位移观测记录表 52
附录M 铺轨编号与焊缝编号对照表 53
附录N 线路基桩表 54
附录P 铁路碎石道碴技术要求 55
本指南用词说明 59
《客运专线铁路轨道工程施工技术指南》条文说明 60

1 总 则
1.0.1 为统一客运专线铁路轨道工程施工技术要求，加强施工管理，保证工程质量，制定本指南。
1.0.2 本指南适用于旅客列车设计行车速度200～350km/h的标准轨距客运专线铁路轨道工程施工。无碴轨道工程施工尚应符合无碴轨道客运专线铁路工程施工的有关规定。
1.0.3 客运专线铁路轨道工程施工应积极采用技术先进、经济合理、安全可靠
的装备、工艺、材料和施工方法。
1.0.4 各种轨道部件质量应符合与客运专线设计行车速度相适应的国家或铁道
部现行有关标准。特定的轨道部件应按设计标准采购，并经鉴定合格后方可使用。
1.0.5 施工现场宜保持整洁，注重环保，防止污染环境，做到文明施工。
1.0.6 施工中应认真作好原始记录，积累资料，不断总结经验，提高轨道施工
技术水平。
1.0.7 轨道工程施工除应符合本指南的要求外，尚应符合国家现行有关强制性标准的规定。 2 术语
2.0.1 长钢轨 long rail
超过标准长度的钢轨（其中包括厂焊钢轨）。
2.0.2 单元轨节 rail link
一次锁定的连续轨条。
2.0.3 设计锁定轨温 design stress-free temperature of rail
根据气象资料和无缝线路允许温升幅度、允许温降幅度，计算确定的无缝线
路锁定轨温。
2.0.4 实际锁定轨温 actual fastening down temperature of rail
无缝线路温度力为“零”时的钢轨温度。
2.0.5 钢轨胶接绝缘接头 glued insulated rail joint
由胶粘剂胶合的钢轨绝缘接头。
3 环境保护
3.0.1 施工期间所产生的振动噪声、粉尘、烟雾、污水和废弃物等排放，应符
合国家和地方相关环保的现行法规和设计相关规定。
3.0.2 在制定施工方案及选址时，大临工程宜利用荒地，少占农田。
3.0.3 铺轨基地应有良好的排水系统，生活污水排放和垃圾处理等应符合当地
政府相关规定。
3.0.4 施工现场各种材料的存放必须规范、有序。
3.0.5 道碴装卸宜采取降尘措施。
3.0.6 应使用符合环保要求的机械设备和工艺。
3.0.7 合理安排施工时间，减少噪声扰民。
4 施工准备
4.1 设计文件核对及技术交底
4.1.1 轨道施工前，应熟悉批准的施工设计文件（包括变更设计文件），接收与
轨道施工有关的已竣工工程及变更设计资料，并进行核对。
4.1.2 施工前应进行技术交底。
4.2 施工调查
4.2.1 调查沿线道碴来源、供碴方式、道碴运输条件及道碴储备场设置条件。
4.2.2 调查沿线水源、电源供应及使用当地电网的可能性等。
4.2.3 调查大型铺轨机械通过地段的限界情况。
4.2.4 收集沿线水文气象资料。
4.2.5 了解与轨道工程有关的工程进展情况、质量状况及对轨道工程的影响。
4.3 编制实施性施工组织设计
4.3.1 铺轨前应编制实施性施工组织设计，对施工过程的质量控制及进度计划
提出明确的要求，并制定作业指导书。
4.3.2 实施性施工组织设计应包括以下主要内容：
1 编制依据及原则；
2 工程概况；
3 机构设置及劳动力组织；
4 主要施工方法及施工安排（包括施工顺序、施工进度），制定各季节焊接、
铺设长钢轨的技术措施和铺轨进度计划的实施方案；
5 轨道部件用料计划和供料方式；
6 铺轨、焊轨基地设置，沿线临时工程，通讯及行车方案；
7 生产及生活用水、用电供应方案；
8 施工机械及试验检测设备配置计划；
9 工程运输组织（含长钢轨运输）及机车车辆配置计划；
10 工期、安全、质量保证、文明施工及环境和劳动保护等措施。
4.4 轨道部件的质量检验及储存
4.4.1 客运专线铁路有碴轨道部件包括：钢轨、轨枕、联结零件、道碴、道岔、
钢轨伸缩调节器和线路附属设备等。
4.4.2 各类轨道部件生产厂家均应具有生产资质，并按照相关标准规定的批量，
出具产品检验合格证，并提供质量保证书。采购方应提供质量复验证明书。
4.4.3 施工单位应对进场的轨道部件按《客运专线铁路轨道工程施工质量验收
暂行标准》规定进行抽样检查。
4.4.4 轨料存放场基底应平实，并有良好的排水系统。
4.4.5 钢轨应分类垛码，并符合以下规定：
1 钢轨起吊应缓起、轻落、保持钢轨基本平直。
2 钢轨应逐根丈量，并测量断面尺寸。不同长度和断面尺寸公差级别的钢
轨应分类垛码，并予以标识。
3 每垛钢轨应树立标牌，标识产地、类型、规格、数量。
4 钢轨垛底应承垫架空，支垫应与钢轨垂直放置，间距5～7.5m。上下层
同位，垛码层数应保证钢轨不伤损变形。
4.4.6 轨枕应分类垛码，并符合以下规定：
1 垛码混凝土枕应上下同位，层间承轨槽处应垫以小方木或其他材料，其
顶面应高出挡肩或预埋件顶面20mm。
2 木枕存放场内应有消防设施。
4.4.7 道碴储存应符合以下规定：
1 存碴场的设置和存碴数量应满足施工进度的要求。
2 堆碴场地面应进行硬化。
3 清洁的道碴堆应予覆盖或入库存放。
4 不得使用履带式设备堆碴，当使用胶轮装载机进行堆碴和装车作业时，
装载机不得在同一碴面上反复行走。碴堆高度不宜超过3m。
5 被污染的道碴未经处理干净不得上道。
4.4.8 道岔、钢轨伸缩调节器及其配件应配套成组分类放置、垛码整齐。
4.4.9 其他轨道部件储存应符合相关规定。
4.4.10 铺轨前，应按铺轨进度计划，落实各种轨道部件来源，其供货进度应与
施工进度相配合，并有一定数量的储备。
4.5 施工人员培训及机械准备
4.5.1 施工队伍作业人员应进行岗前培训，经考试合格后持证上岗。
4.5.2 轨道工程施工前应根据施工方法配备焊轨、道碴摊铺、长钢轨及轨枕运
输、铺枕及铺轨、大型养路机械及补碴、应力放散及锁定、钢轨预打磨等设备。
4.6 检测机构设置及相应设备
4.6.1 施工前应根据质量控制需要设置经认证的检测机构，并配备相应的检测
设备。
4.6.2 试验检测设备主要包括：钢轨焊接接头（以下简称钢轨焊头）质量检测
设备、有碴道床状态参数指标检测设备、轨道几何尺寸检测设备、轨温计等。
4.6.3 各施工检测设备要在使用前预加校验，不合格者不得使用。
4.7 线路基桩设置
4.7.1 预铺道碴前应按设计设置好线路基桩。
4.7.2 线路基桩材质、标准、设置位置、数量和精度应符合设计要求。
4.7.3 线路基桩应在贯通测量后设置，测量误差应在限差内调整闭合，设置精
度应符合相关技术标准规定。因路基沉降等致使基桩变位应及时修正测量资料。
4.7.4 线路基桩应设置牢固，标识清晰、齐全、便于观看，并绘制布设平面示
意图和线路基桩表描述其位置、外移距离和高程。
4.8 铺轨前与线下施工单位交接
4.8.1 铺轨前，路基、桥、隧及过渡段应有检验合格资料，并提供沉降变形观
测资料及评估报告。
4.8.2 铺轨施工单位应接收线下施工单位的线路测量资料及控制桩，核实中线
贯通情况，并复测线路基桩和路面高程。中线桩、线路基桩、水准点应钉设齐全，缺损者应在铺轨前补齐。
4.8.3 铺轨施工单位与线下施工单位交接应在铺轨一个月前进行。
4.8.4 线路复测应符合客运专线铁路测量相关规定。
4.9 铺轨基地
4.9.1 铺轨基地宜设置在既有车站附近，应根据工程规模，施工方法及进度要
求按经济技术比选确定，并有富余生产能力。
4.9.2 铺轨基地的设施和布置应符合下列规定:
1 基地设施宜永临结合，少占农田，注意环境保护，并充分利用现有水源、
电源及运输通道。
2 基地联络线的坡度和曲线半径，应根据地形、运量和作业方法确定，有
长轨列车通过的线路曲线半径不宜小于300m，道岔不宜小于9号，最大坡度不宜大于正线的最大坡度，并按有关规定设置安全设施。
3 铺轨基地应修建消防通道，相邻料堆间，应根据作业需要，留有不小于
0.5m的距离，场内堆置物与轨道及龙门吊走行线间应留有安全距离。
4 采用基地焊轨时，应设置焊轨生产线和标准轨、长钢轨存贮场地，满足
长钢轨生产需要。
5 基地内应配备机械检修、钢轨焊接质量及轨道部件相关检测设施。
6 基地内临时工程的设置，应尽量避免影响站后工程施工。
7 基地内尽头线应设车挡。电器设备应加装安全保护装置。管线应采取防磨损、防撞击措施。起重设备使用前应通过安全检验。
8 基地内轨道标准、股道布置、线路平纵断面和建筑限界，应满足大型
机械和机车车辆的作业、停放、进出及检修要求。5 基地钢轨焊接
5.1 基地钢轨焊接设备组成
5.1.1 基地钢轨焊接应配备轨端除锈、钢轨焊接、焊缝正火、冷却、 钢轨校直、
焊缝打磨、探伤等设备。
5.2 长钢轨焊接
5.2.1 待焊钢轨应符合客运专线铁路钢轨相关技术条件的规定。
5.2.2 基地钢轨焊接应采用接触焊。
5.2.3 焊接设备操作人员必须经过专业培训，熟悉钢轨焊头质量标准，经有关部
门考核合格，并获得操作合格证。
5.2.4 操作人员必须严格执行焊接设备的操作规程，并按型式检验确定的作业参
数操作。
5.2.5 长钢轨焊接基本工艺流程见图5.2.5。
选 配 轨
焊 缝 冷 却

轨 头 校 直

钢轨四向调直
轨 端 处 理

焊缝精打磨

焊 接

探 伤、验 收

正 火

焊缝粗打磨
储存

图5.2.5 长钢轨焊接基本工艺流程图

5.2.6 长钢轨焊接前应根据设计要求编制配轨计划表。
5.2.7 配轨时应选用断面不对称公差基本一致的钢轨相对焊接。长钢轨首尾断面
的不对称偏差不得大于0.6mm。
5.2.8 根据配轨要求及调直情况等对钢轨进行截锯。钢轨硬弯经矫直后，用1m
直尺测量其矢度不应大于0.2mm。
5.2.9 清除轨端0.5m范围内的污垢，待焊轨端面及钢轨与电极接触部位应打磨
除锈，使金属光泽露出达80％以上。
5.2.10 当环境温度低于10℃时，焊轨前两轨端加热温度应符合客运专线铁路钢
轨焊接的相关要求。
5.2.11 钢轨进入焊机前，应检查除锈作业质量，除锈质量不良时，应退回重新除
锈。
5.2.12 钢轨进入焊机后，在对头过程中，应注意必须以工作面为基准。轨头工作
面错位偏差不应大于0.2mm，轨底边缘错位偏差不应大于1mm。
5.2.13 焊机电极表面必须光洁、平整，发生灼伤后应及时处理，必要时应更换。
5.2.14 每焊完一个焊接接头应对电极进行清理，不得留有尘渣，每焊完一条长轨
应清理一次电极及护板。
5.2.15 焊接结束后，应立即对焊接接头进行标识。接头标识应与钢轨标记、焊接
记录或报表对应。标识在焊接接头前方3～5m处的轨腰部位，标识符号应清晰、端正。
5.2.16 焊接接头温度低于500℃时方可正火加热。轨头加热的表面温度应控制在
900±20℃，轨底角表面温度为800℃～900℃。
5.2.17 焊后矫直应在焊接接头热处理后进行，热态或冷态下矫直均可。焊接接头
热态矫直温度应低于400℃，并预留上拱量；冷态矫直温度应低于50℃，矫后1m长度宜有0.3mm～0.5mm的上拱量。不宜反复多次矫直。
5.2.18 精磨前，焊接接头及两端1m范围内温度应在50℃以下。
长钢轨贮存
5.3 检验
5.3.1 钢轨焊接接头检验分型式检验和生产检验，应包括以下内容：
1 型式检验。在下列情况下应进行型式检验：
⑴ 钢轨焊接接头试生产；
⑵ 采用新轨型、新钢种及调试工艺参数；
⑶ 更换焊轨设备；
⑷ 更换不同钢厂制造的钢轨，首次焊接时；
⑸ 生产检验结果不合格。
2 生产检验。在下列情况下应进行生产检验：
⑴ 连续焊接500个接头以后；
⑵ 焊接工况变化，对某个焊接参数进行修正之后；
⑶ 焊机出现故障，记录曲线异常，故障排除之后；
⑷ 钢轨焊接生产中断1个月以上，重新开始焊接之前。
3 型式检验和生产检验应符合客运专线铁路钢轨焊接的相关要求。
5.3.2 出厂检验应符合以下规定：
1 每个钢轨焊头均应进行超声波探伤检查：
⑴ 钢轨探伤前应将焊头轨温冷却到50℃以下。
⑵ 钢轨焊头不得有未焊透、过烧、裂纹、气孔、夹碴等有害缺陷。
⑶ 经探伤检查不合格者应锯切重焊。
2 每个钢轨焊头均应进行外观检查，其结果应符合以下规定：
⑴ 钢轨焊头应纵向打磨平顺，不得有低接头。用1m直尺测量钢轨焊接
接头平直度允许偏差应符合表5.3.2规定。
表5.3.2 焊接接头平直度允许偏差（mm/1m）
序号
部位
旅客列车设计行车速度v（km/h）
200
200＜v≤250及300≤v≤350
1
轨顶面
+0.3，0
+0.2，0
2
轨头内侧工作面
+0.3，0
+0.2，0
3
轨底（焊筋）
+0.5，0
+0.5，0
注：1 轨顶面中，符号“+”表示高出钢轨母材规定基准面。
2 轨头内侧工作面中，符号“+”表示凹进。
3 轨底（焊筋）中，符号“+”表示凸出。
⑵ 钢轨焊头轨顶面及侧面应予打磨。轨头及轨底上圆角在1m范围内应
圆顺。母材打磨深度不得超过0.5mm。
⑶ 钢轨焊头在轨底上表面焊缝两侧各150mm范围内及距两侧轨底角边缘
各35mm的范围内应打磨平整。
⑷ 焊缝两侧各100mm范围不得有明显的压痕、碰痕、划伤等缺陷。焊头
不得有电击伤。

5.4 长钢轨存放、装车及运输
5.4.1 长钢轨编号应符合以下要求：
1 长钢轨应由焊轨厂按照配轨表的要求进行编号，并具有可追溯性。
2 焊轨时应在每个焊头附近钢轨外侧轨腰上标明钢轨工作边位置（左股或
右股）、长钢轨编号及焊头编号。
3 配对装车时应编写单元轨节铺轨流水号，并作好相应记录。
4 长钢轨编号应用油漆标记。编号应色泽鲜明，字体端正、清晰、大小统一。
5.4.2 长钢轨存放应符合以下要求：
1 合格的长钢轨应分左右股钢轨整理堆码，并标明其长度。
2 长钢轨存放台要平整、稳固，各层钢轨之间应采用钢轨支垫，支垫跨距
7.5m，上下对齐，与各层钢轨垂直放置。
3 长钢轨放置应整齐、平直、稳固。
5.4.3 长钢轨装车应符合以下要求：
1 长钢轨装车前应核实待装长钢轨编号，左右股长度应符合配轨计划。
2 吊装长钢轨时各龙门吊应同步作业，缓起，轻落，保持钢轨基本平直。
3 长钢轨的装车按配轨表要求分左右股对称吊装，按卸车顺序依次排放。
4 长钢轨装车后必须加固锁紧。
5.4.4 长钢轨运输应按超长货物组织运输，并制定安全措施。在运输中要建
立运行监护、停车检查制度。
6 有碴轨道铺轨铺碴
6.1 一般规定
6.1.1 有碴轨道施工时，铺枕、铺轨作业区与铺碴整道作业区的距离不宜过长。
施工应采用一次铺设跨区间无缝线路的“流水作业法”。有碴轨道施工基本工
艺流程见图6.1.1。

施工准备

铺轨前预铺道碴

铺枕、铺设长钢轨

分层上碴整道
单元轨焊接

分层上碴整道
单元轨焊接

应力放散、无缝线路锁定

轨道整理

钢轨预打磨

竣工验收

图6.1.1 有碴轨道施工基本工艺流程图

6.1.2 有碴轨道铺枕应符合以下技术标准：
1 轨枕铺设间距600mm。轨枕间距均匀，允许偏差为±20mm；连续6根轨
枕的距离为3m±30mm。
2 轨枕应正位，并与轨道中心线垂直。
6.1.3 有碴轨道铺轨应符合以下技术标准：
1 轨道中心线与线路设计中心线应一致，允许偏差为30mm。
2 单元轨节起止点不应设置在不同轨道结构过渡段以及不同线下基础过渡
段范围。
6.1.4 正线碎石道碴的等级、材质、粒径、级配、颗粒形状和清洁度等应符合设
计要求和相关技术条件规定（见附录P）。
6.1.5 无缝线路锁定前，线路应达到初期稳定状态，并应符合以下规定：
1 初期稳定阶段轨道几何尺寸允许偏差应符合表6.1.5的要求。
表6.1.5 初期稳定阶段轨道几何尺寸允许偏差（静态）

轨距
水平
轨向
高低
扭曲
幅值（mm）
±2
4
4
4
4
弦长（m）

10
基长6.25
2 轨面高程及道床断面基本符合设计，道床厚度宜比设计厚度小40mm，道碴数量宜符合设计断面要求。
3 道床状态参数指标：
道床横向阻力不应小于7.5kN/枕。
道床支承刚度不应小于70kN/mm。
6.2 铺轨前铺碴
6.2.1 路基面（含桥梁、隧道）经检验合格后，方可预铺道碴。
6.2.2 作业机械应遵循以下规定：
1 运碴车辆不宜长距离频繁行驶在基床表面上，不得破坏路基基床表层。
2 道碴车辆在基床表面行驶时，应做到缓行缓停，禁止突然加速、急刹车
和急速转弯，载重运行速度宜控制在15km/h左右。
3 雨天禁止车辆在基床表面上行驶。
6.2.3 铺轨前铺碴可采用道碴摊铺机一次摊铺压实成形，或采用其他布碴机配合碾压机进行铺设，整平压实过程中应避免破坏路基面。
6.2.4 铺轨前铺碴厚度宜为150mm，单线宽度一般为4.5m，碴面应平整，中间不应凸起。
6.2.5 桥梁两端各30m预铺道碴厚度应高出桥台挡碴墙顶面不小于50mm，并作好碴面顺坡，桥上预铺道碴厚度应高出盖板，并与两端桥头碴面取平。
6.2.6 铺轨前铺碴主要设备由摊铺机或布碴机、压实机械、自卸车、装载机等组成。铺轨前铺碴施工基本工艺流程见图6.2.6。
整修放线区
检测验交区
摊铺作业区

整
修
基
床
表
面

测
量
放
线
铺
碴
下
胶
垫

验

交

检

测
摊
铺
压
实
作
业
试
验
确
定
参
数

注：铺设碴下胶垫按设计执行。
图6.2.6 铺轨前铺碴施工基本工艺流程图
6.2.7 正线道碴摊铺压实后，应符合以下规定：
1 碴面外形：铺碴宽度、厚度等断面尺寸应符合设计规定。
2 表面平整度：用3m直尺检查，各方向误差不应大于20mm；轨枕中部的
道床不得凸出。
3 道碴摊铺压实后，密度不宜小于1.6g/cm3。

6.3 铺枕铺轨
6.3.1 正线轨道铺设宜采用单枕铺设法，主要设备由牵引车、铺轨机、枕轨运输列车、运枕龙门吊等组成。
6.3.2 单枕铺设法施工基本工艺流程见图6.3.2。
下一个循环
施 工 准 备
设备编组进场
长钢轨抽送拖放
轨枕转运
布 枕
钢轨入槽就位
轨枕方正
安装扣件

图6.3.2 单枕铺设法施工基本工艺流程图
6.3.3 单枕铺设法施工作业应符合以下要求：
1 铺轨作业前应按设计要求精确测量线路中心线，并按铺轨机作业要求用醒
目颜色设置铺轨机走行标示线或设置导向边桩及钢弦。
2 按枕轨运输列车技术要求装载长钢轨和轨枕。长钢轨装车完毕后要保证其
锁定牢固，轨枕装车时严禁发生碰损、装偏、倾斜、漏垫支垫物等现象。
3 机车推送铺轨列车进场时，运枕龙门吊应在铺轨机上锁定牢固。
4 在底层道碴上按纵向10 m、横向3～3.25m间距成对布放拖轨滚筒，牵引
车或长钢轨拖放车在长钢轨推送装置的配合下，将长钢轨沿滚筒拖放到线路两侧。
5 轨枕转运宜分层进行，避免各运输平车之间由于载重悬殊产生车面高差。
6 铺轨机沿线路中心线匀速前行，轨枕布设装置按规定间距在平整的底层道
碴上布设轨枕。应避免在布枕前扰动破坏碴面的平整性。
7 轨枕布设时将橡胶垫板放至轨枕承轨槽中。
8 收轨装置在铺轨机前进时自动将长钢轨收入至轨枕承轨槽中，长钢轨间用
临时联接器连接，就位应准确，并避免碰伤轨枕预埋铁座和长钢轨。
9 长钢轨就位后，安装部分扣件，保证铺轨机组安全通过。铺轨机组通过后
要及时补充扣件，并对施工现场进行收尾作业。
6.3.4 每节长钢轨始端、终端落槽时的轨温平均值为长钢轨铺设轨温，铺轨时应
及时记录铺设轨温。
6.4 分层上碴整道
6.4.1 铺轨后应使用大型机械化整道作业车组分层上碴、分层整道。
6.4.2 长钢轨铺设后应及时上碴整道或进行单元轨焊接，为确保线路稳定，第
一次上碴整道应及时进行。
6.4.3 曲线外轨超高应按设计设置。
6.4.4 曲线外轨超高应在缓和曲线全长范围内均匀递减。
6.4.5 分层上碴整道施工主要设备包括风动卸碴车、机械化整道作业车组（简
称MDZ车组，由起、拨、捣固车；配碴整形车；动力稳定车等设备组成）。分层上碴整道施工基本工艺流程见图6.4.5。
第一次补碴
捣固、稳定两次
第二次补碴
捣固、稳定一次
第三次补碴、捣固、稳定
第四次补碴、捣固、稳定
加强捣固
轨道整理

图6.4.5 分层上碴整道施工基本工艺流程图
6.4.6 MDZ作业车组分层上碴整道应遵守以下规定：
1 起道、拨道、捣固作业轨温，应在长钢轨铺设轨温－20～＋15℃范围内
进行。
2 起道：第一、二次起道量不宜大于80mm，第三、四次起道量不宜大于
50mm。每次起道作业后轨枕头外侧应有足够道碴，以保证长轨轨道的稳定性。
3 拨道：一次拨道量不宜大于50mm。
4 捣固：起道量50mm以上时，宜选择双捣作业；起道量50mm以下时，
宜选择单捣作业。插镐深度，从枕下算起至镐尖不少于起道量。在有碴桥上，枕下道碴厚度不足150mm时，不能进行捣固作业。
5 捣固作业结束前，应在作业终点划上标记，并以此开始按不大于2‰的
坡度递减顺坡。一般不在圆曲线上顺坡，严禁在缓和曲线上顺坡结束作业。
6 动力稳定：每层道床起道、捣固作业后，应进行1至2次动力稳定作业，
稳定车在路基上工作速度一般为0.6～0.9km/h，由下层至上层速度逐层降低。从路基向桥上进行动力稳定时，应在上桥前30m范围内把加载值逐渐降低50%，并在下桥后30m范围内再把加载值逐渐提高到原来的数值。隧道中采用在桥上同样的方法处理。稳定车在桥上进行动力稳定应避开桥梁自振频率，工作速度不得低于1km/h，在桥上不得开始起振、也不宜结束动力稳定作业。
7 捣固作业应同时夯拍道床边坡或碴肩。

7 工地钢轨焊接
7.1 一般规定
7.1.1 工地钢轨焊接宜优先采用接触焊，道岔内及两端与线路连接的钢轨锁定
焊可采用铝热焊。
7.1.2 在正式焊接前必须按客运专线铁路钢轨焊接的相关要求通过焊头型式检
验，确定焊接参数，制定相应规程。
7.1.3 批量焊接生产过程中，应按客运专线铁路钢轨焊接的相关要求进行周期
性生产检验，检验合格后方可继续生产。
7.1.4 焊接设备操作人员应符合5.3.2条规定。
7.1.5 焊接设备操作应符合5.3.3条规定。
7.1.6 气温低于0℃不宜进行工地焊接。刮风、下雨天气焊接时，应采取防风、
防雨措施。中雨、大雨和风力大于4级时不应进行焊接作业。
7.1.7 气温低于10℃时，焊前应用火焰预热轨端0.5 m长度范围，预热温度应
均匀，钢轨表面预热升温为35℃～50℃，焊后应采取保温措施。
7.1.8 承受拉力的焊缝，在其轨温高于400℃时应持力保压。
7.1.9 左右股单元轨节接头相错量不宜超过100mm。
7.1.10 工地钢轨焊接应符合长钢轨布置图，其加焊轨长度不得小于12m。
7.1.11 工地焊接完成后应做好以下工作：
1 检查焊好的接头，并打上焊接标记，填写焊接记录报告。
2 将轨道恢复到正常状态并清理焊接现场。
7.2 接触焊
7.2.1 工地钢轨焊接采用接触焊时，应采用工地钢轨接触焊作业车。
7.2.2 工地接触焊应有以下主要设备：工地钢轨接触焊作业车、拉轨、锯轨、
打磨、正火、调直、探伤等。
7.2.3 工地接触焊施工基本工艺流程见图7.2.3

施工准备
轨端打磨
焊机对位
焊 接
正 火
调 直
打 磨
探伤、检查
恢复线路

图7.2.3 工地接触焊施工基本工艺流程图
7.2.4 作业工艺应符合以下要求：
1 通过型式检验确定工艺参数。
2 拆除待焊轨头前方长钢轨全部及轨头后方10m范围内的扣件，并校直钢 轨。
3 根据轨枕和扣件类型适当垫高待焊轨头后方的钢轨，以确保焊头轨顶平直度。
4 待焊轨头前方长钢轨下每隔12.5m安放一个滚筒，以便钢轨可以纵向移动焊接。
5 打磨两焊接轨轨端和焊机电极钳口轨腰接触区，呈现光泽后方可施焊。
6 根据轨枕和扣件类型，在钢轨下加楔子将两焊接轨端抬起一定高度，便于焊机对位夹轨。
7 推进移动焊轨车初定位；由吊机的液压系统吊起焊机精确定位。
8 焊机夹紧钢轨并自动对正。焊机自动焊接钢轨、顶锻并推除焊瘤。
9 正火应在焊接接头不受拉力的条件下进行。
10 焊缝区域冷却到400 ℃以下时，焊轨作业车方可通过钢轨焊头。
11 焊头打磨应在焊缝温度低于200 ℃时进行，打磨过程中应保持轨头的外形轮廓，打磨长度不应超过焊缝两侧各450 mm的限度。轨底上角、下角应打磨圆顺。
12 焊缝及焊缝两侧1 m长度范围内的轨顶面、轨头内侧面应使用仿型打磨机精细打磨，打磨温度不应大于50 ℃。
13 手砂轮粗打磨时，应纵向打磨，使火花飞出方向与钢轨纵向平行。打磨过程中，不应使砂轮在钢轨上跳动、冲击钢轨母材。不应出现打磨灼伤。
14 作业车焊完后，应用相应机具对钢轨焊缝进行正火、打磨、平直度检查和超声波探伤等。
7.3 铝热焊
7.3.1 工地铝热焊应有以下主要设备：砂模、坩锅、支架、焊前加热装置、焊
后保温装置（低温条件下）、锯轨机、钢轨拉伸器、推瘤机、打磨机、对正设备和钢轨探伤仪器等。
7.3.2 铝热焊基本工艺流程见图7.3.2。
机具、材料准备

轨端处理
浇 铸

轨端对正
拆模与推瘤

扣箱及封箱
热打磨与冷打磨

坩锅装料及安装支架
探伤、检查

预 热
恢 复 线 路

图7.3.2 铝热焊基本工艺流程图
7.3.3 进点前应根据设备材料清单检查并落实必备的工具、材料和设备，到达
焊轨现场应对现场条件进行综合调查并采取必要的防护措施。
7.3.4 钢轨铝热焊焊缝距离轨枕边缘不应小于100mm。
7.3.5 钢轨端头应做外部处理：拆除焊头每侧三至四根轨枕的扣件和垫板，除
去接头下方有碍作业的道碴，检查钢轨端头，并用钢丝刷清洁钢轨端头100～150mm，使其满足铝热焊要求。
7.3.6 调整轨缝使其满足焊接工艺要求。用对正设备从垂直和水平两方向对正
两轨端。
7.3.7 装配砂模不得使用受潮的部件，应使钢轨端头间隙位于装有砂模底板的
底托盘的正中央，严格按照操作工艺涂抹防漏泥。
7.3.8 预热前记录钢轨的温度，按焊接工艺及焊剂要求进行预热，并准确计时。
7.3.9 确认坩锅干燥、清洁、无裂纹，确认焊药包包装袋密封、干燥和无破损。
将全包焊药慢慢地旋转着倒入坩埚。
7.3.10 浇铸完毕后按规定时间拆模。拆除砂模后应尽快推瘤。
7.3.11 热打磨应符合以下要求：
1 打磨焊缝时，应在钢轨踏面上保留适量高出钢轨的焊头金属。
2 在焊缝温度未降至350℃以下时，不得解除钢轨拉伸器和对正设备。
7.3.12 冷打磨应符合以下要求：
1 在焊头温度降至50℃以下进行。
2 打磨焊头使其平直度和轨头轮廓达到技术标准要求。
3 不得在某一处过度打磨，避免损伤钢轨。
7.4 焊接质量检验
7.4.1 每个焊接接头都应在焊后（焊缝冷却到50℃以下）进行超声波探伤，发
现不合格应切除重焊。
7.4.2 每个焊接接头焊好后应按规定进行外观检查，并作好记录，在接头附近
做好标记。
7.4.3 工地钢轨焊接接头平直度允许偏差应符合表7.4.3 的规定。
表7.4.3 钢轨焊头平直度允许偏差（mm/1m）
序号
部位
旅客列车设计行车速度v（km/h）
200
200＜v≤250及300≤v≤350
1
轨顶面
+0.3，0
+0.2，0
2
轨头内侧工作面
+0.3，0
+0.2，0
3
轨底（焊筋）
+0.5，0
+0.5，0
注：1 轨顶面中，符号“+”表示高出钢轨母材规定基准面。
2 轨头内侧工作面中，符号“+”表示凹进。
3 轨底（焊筋）中，符号“+”表示凸出。

8 应力放散及无缝线路锁定
8.1 一般规定
8.1.1 无缝线路锁定应具备以下条件：
1 道床达到初期稳定，轨道质量应符合本指南第6.1.5条规定。
2 按设计要求已设置钢轨位移观测桩。
3 施工轨温应在设计锁定轨温范围以内或以下时施工。
8.1.2 无缝线路锁定应符合以下规定：
1 无缝线路实际锁定轨温应控制在设计锁定轨温允许范围内。
2 无缝线路锁定时必须准确确定并记录锁定轨温。相邻单元轨节间的锁定
轨温差不应大于5℃，左右股钢轨的锁定轨温差不应大于3℃，同一区间内单元轨节的最高与最低锁定轨温差不应大于10℃。
3 单元轨节长度应满足施工进度和铺设时应力放散最佳效果的要求，以
1000～2000m为宜，最短不得小于20
