深圳南瑞IEC-103例子报文.docx

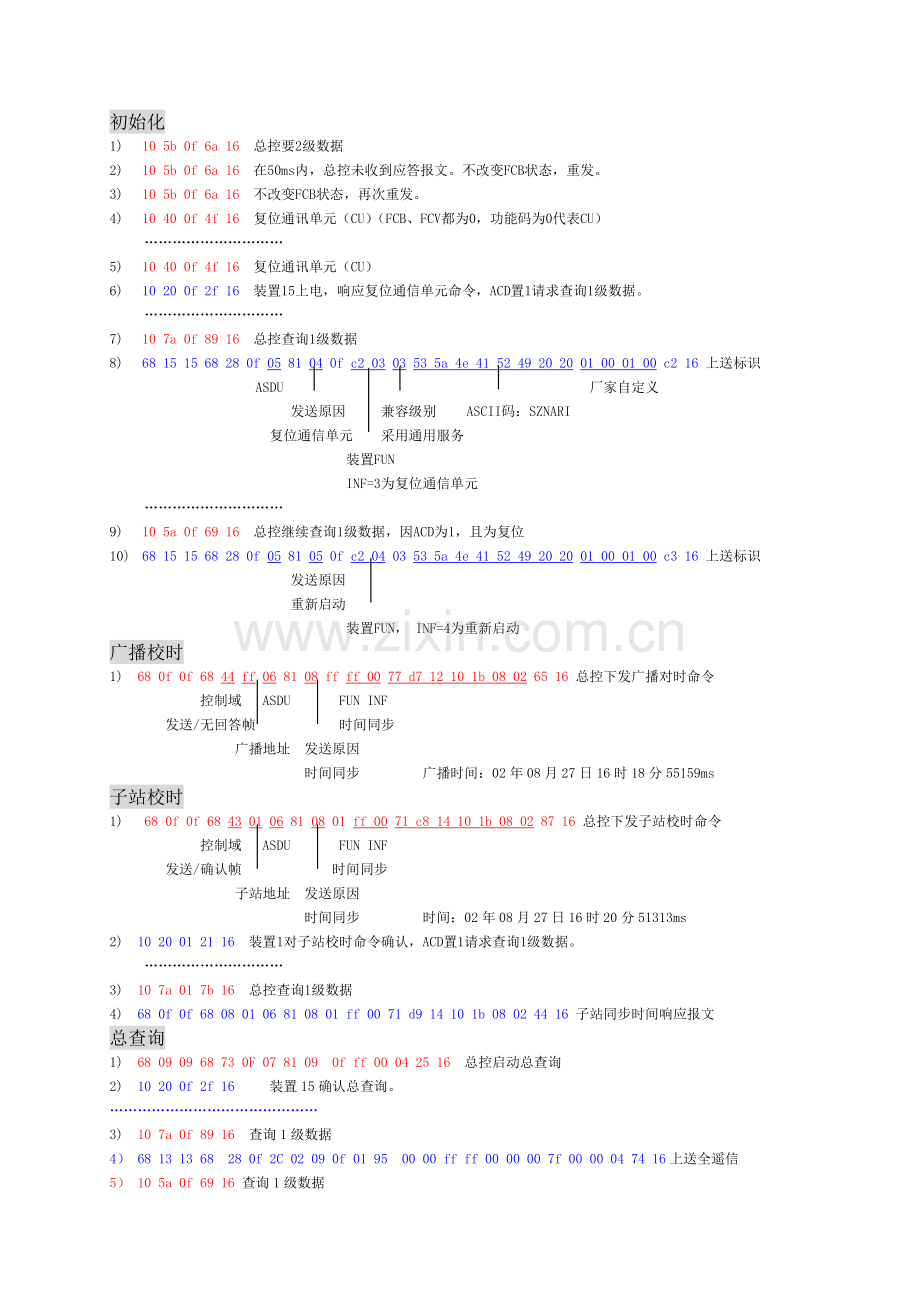

初始化
1) 10 5b 0f 6a 16 总控要2级数据
2) 10 5b 0f 6a 16 在50ms内，总控未收到应答报文。不改变FCB状态，重发。
3) 10 5b 0f 6a 16 不改变FCB状态，再次重发。
4) 10 40 0f 4f 16 复位通讯单元（CU）（FCB、FCV都为0，功能码为0代表CU）
…………………………
5) 10 40 0f 4f 16 复位通讯单元（CU）
6) 10 20 0f 2f 16 装置15上电，响应复位通信单元命令，ACD置1请求查询1级数据。
…………………………
7) 10 7a 0f 89 16 总控查询1级数据
8) 68 15 15 68 28 0f 05 81 04 0f c2 03 03 53 5a 4e 41 52 49 20 20 01 00 01 00 c2 16 上送标识
ASDU 厂家自定义
发送原因 兼容级别 ASCII码：SZNARI
复位通信单元 采用通用服务
装置FUN
INF=3为复位通信单元
…………………………
9) 10 5a 0f 69 16 总控继续查询1级数据，因ACD为1，且为复位
10) 68 15 15 68 28 0f 05 81 05 0f c2 04 03 53 5a 4e 41 52 49 20 20 01 00 01 00 c3 16 上送标识
发送原因
重新启动
装置FUN， INF=4为重新启动
广播校时
1) 68 0f 0f 68 44 ff 06 81 08 ff ff 00 77 d7 12 10 1b 08 02 65 16 总控下发广播对时命令
控制域 ASDU FUN INF
发送/无回答帧 时间同步
广播地址 发送原因
时间同步 广播时间：02年08月27日16时18分55159ms
子站校时
1) 68 0f 0f 68 43 01 06 81 08 01 ff 00 71 c8 14 10 1b 08 02 87 16 总控下发子站校时命令
控制域 ASDU FUN INF
发送/确认帧 时间同步
子站地址 发送原因
时间同步 时间：02年08月27日16时20分51313ms
2) 10 20 01 21 16 装置1对子站校时命令确认，ACD置1请求查询1级数据。
…………………………
3) 10 7a 01 7b 16 总控查询1级数据
4) 68 0f 0f 68 08 01 06 81 08 01 ff 00 71 d9 14 10 1b 08 02 44 16 子站同步时间响应报文
总查询
1) 68 09 09 68 73 0F 07 81 09 0f ff 00 04 25 16 总控启动总查询
2) 10 20 0f 2f 16 装置15确认总查询。
………………………………………
3) 10 7a 0f 89 16 查询1级数据
4） 68 13 13 68 28 0f 2C 02 09 0f 01 95 00 00 ff ff 00 00 00 7f 00 00 04 74 16上送全遥信
5） 10 5a 0f 69 16 查询1级数据

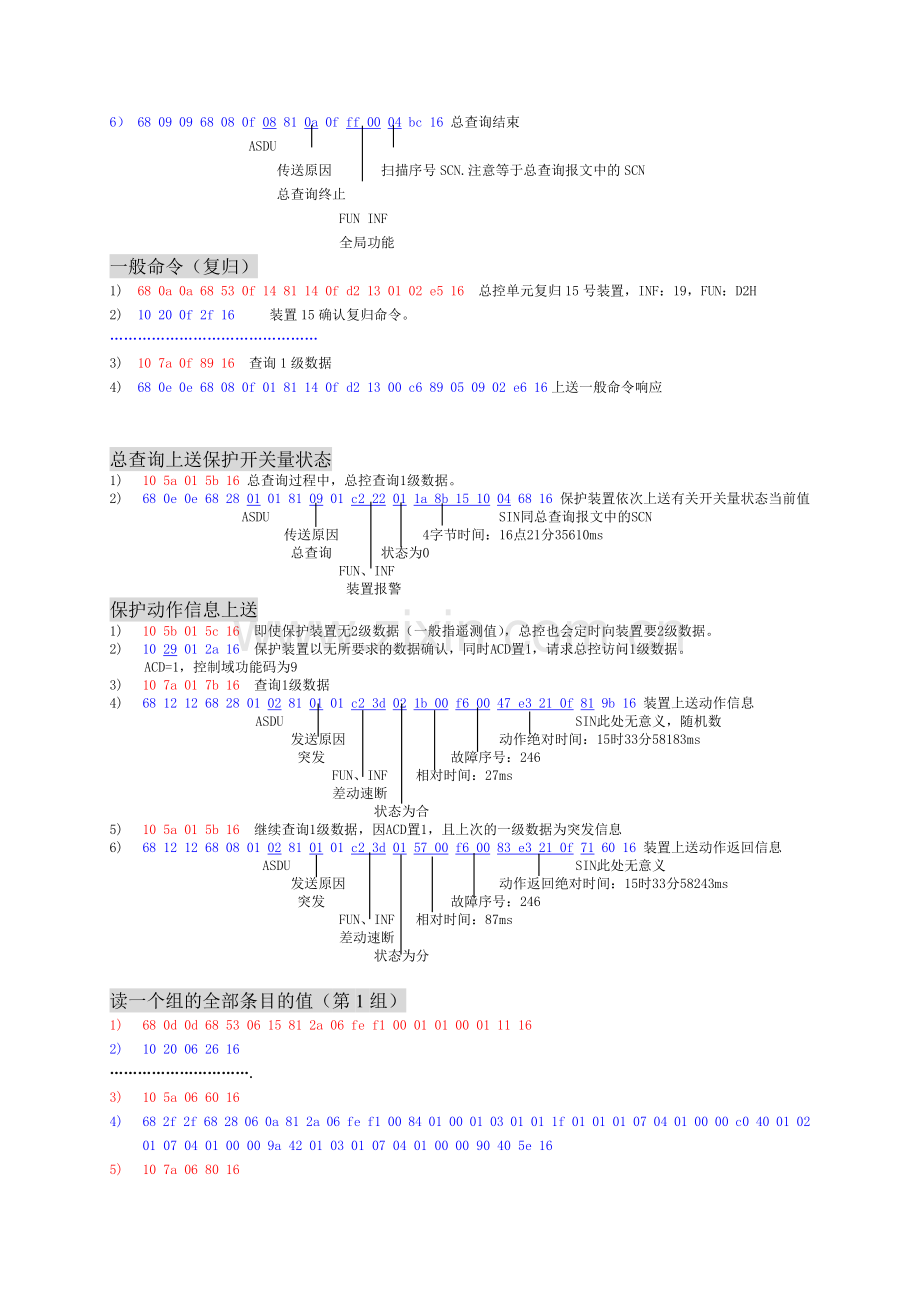

6） 68 09 09 68 08 0f 08 81 0a 0f ff 00 04 bc 16 总查询结束
ASDU
传送原因 扫描序号SCN.注意等于总查询报文中的SCN
总查询终止
FUN INF
全局功能
一般命令（复归）
1) 68 0a 0a 68 53 0f 14 81 14 0f d2 13 01 02 e5 16 总控单元复归15号装置，INF：19，FUN：D2H
2) 10 20 0f 2f 16 装置15确认复归命令。
………………………………………
3) 10 7a 0f 89 16 查询1级数据
4) 68 0e 0e 68 08 0f 01 81 14 0f d2 13 00 c6 89 05 09 02 e6 16上送一般命令响应

总查询上送保护开关量状态
1) 10 5a 01 5b 16 总查询过程中，总控查询1级数据。
2) 68 0e 0e 68 28 01 01 81 09 01 c2 22 01 1a 8b 15 10 04 68 16 保护装置依次上送有关开关量状态当前值
ASDU SIN同总查询报文中的SCN
传送原因 4字节时间：16点21分35610ms
总查询 状态为0
FUN、INF
装置报警
保护动作信息上送
1) 10 5b 01 5c 16 即使保护装置无2级数据（一般指遥测值），总控也会定时向装置要2级数据。
2) 10 29 01 2a 16 保护装置以无所要求的数据确认，同时ACD置1，请求总控访问1级数据。
ACD=1，控制域功能码为9
3) 10 7a 01 7b 16 查询1级数据
4) 68 12 12 68 28 01 02 81 01 01 c2 3d 02 1b 00 f6 00 47 e3 21 0f 81 9b 16 装置上送动作信息
ASDU SIN此处无意义，随机数
发送原因 动作绝对时间：15时33分58183ms
突发 故障序号：246
FUN、INF 相对时间：27ms
差动速断
状态为合
5) 10 5a 01 5b 16 继续查询1级数据，因ACD置1，且上次的一级数据为突发信息
6) 68 12 12 68 08 01 02 81 01 01 c2 3d 01 57 00 f6 00 83 e3 21 0f 71 60 16 装置上送动作返回信息
ASDU SIN此处无意义
发送原因 动作返回绝对时间：15时33分58243ms
突发 故障序号：246
FUN、INF 相对时间：87ms
差动速断
状态为分

读一个组的全部条目的值（第1组）
1) 68 0d 0d 68 53 06 15 81 2a 06 fe f1 00 01 01 00 01 11 16
2) 10 20 06 26 16
………………………….
3) 10 5a 06 60 16
4) 68 2f 2f 68 28 06 0a 81 2a 06 fe f1 00 84 01 00 01 03 01 01 1f 01 01 01 07 04 01 00 00 c0 40 01 02 01 07 04 01 00 00 9a 42 01 03 01 07 04 01 00 00 90 40 5e 16
5) 10 7a 06 80 16
6) 68 32 32 68 28 06 0a 81 2a 06 fe f1 00 c4 01 04 01 07 04 01 00 00 90 40 01 05 01 07 04 01 00 00 90 40 01 06 01 07 04 01 00 00 90 40 01 07 01 07 04 01 9a 99 21 42 f0 16
7) 10 5a 06 60 16
8) 68 32 32 68 28 06 0a 81 2a 06 fe f1 00 84 01 08 01 07 04 01 cd cc 6c 40 01 09 01 07 04 01 00 00 60 40 01 0a 01 07 04 01 00 00 80 40 01 0b 01 07 04 01 00 00 c8 42 69 16
9) 10 7a 06 80 16
10) 68 2f 2f 68 28 06 0a 81 2a 06 fe f1 00 c4 01 0c 01 07 04 01 00 00 c8 42 01 0d 01 07 04 01 00 00 10 41 01 0e 01 07 04 01 00 00 10 41 01 0f 01 02 04 01 01 b2 16
………………………….
11) 10 5a 06 60 16
12) 68 26 26 68 28 06 0a 81 2a 06 fe f1 00 84 01 10 01 02 04 01 00 01 11 01 02 04 01 02 01 12 01 03 01 01 01 01 13 01 03 01 01 01 c6 16
13) 10 7a 06 80 16
14) 68 26 26 68 28 06 0a 81 2a 06 fe f1 00 c4 01 14 01 03 01 01 00 01 15 01 03 01 01 00 01 16 01 03 01 01 01 01 17 01 03 01 01 00 0f 16
15) 10 5a 06 60 16
16) 68 26 26 68 28 06 0a 81 2a 06 fe f1 00 84 01 18 01 03 01 01 00 01 19 01 03 01 01 00 01 1a 01 03 01 01 01 01 1b 01 03 01 01 00 df 16
17) 10 7a 06 80 16
18) 68 1f 1f 68 08 06 0a 81 2a 06 fe f1 00 43 01 1c 01 03 01 01 00 01 1d 01 03 01 01 00 01 1e 01 03 01 01 01 68 16
………………………….
带确认的写条目（第1个定值选择，存储但不修改）
19) 68 14 14 68 53 01 0a 81 28 01 fe f9 00 01 00 04 01 07 04 01 00 00 74 42 c7 16
20) 10 20 01 21 16
………………………….
21) 10 5a 01 5b 16
22) 68 14 14 68 08 01 0a 81 2c 01 fe f9 00 01 00 04 01 07 04 01 00 00 74 42 80 16
………………………….
带确认的写条目（第2个定值选择，存储但不修改）
23) 68 14 14 68 53 01 0a 81 28 01 fe f9 00 01 00 05 01 07 04 01 00 10 76 43 db 16
24) 10 20 01 21 16
………………………….
25) 10 5a 01 5b 16
26) 68 14 14 68 08 01 0a 81 2c 01 fe f9 00 01 00 05 01 07 04 01 00 10 76 43 94 16
………………………….
带执行的写条目（定值修改执行）
27) 68 0a 0a 68 53 01 0a 81 28 01 fe fa 00 00 07 16
28) 10 20 01 21 16
………………………….
29) 10 5a 01 5b 16
30) 68 0a 0a 68 08 01 0a 81 28 01 fe fa 00 00 b5 16
带确认的写条目（第1个定值选择，存储但不修改）
31) 68 14 14 68 53 01 0a 81 28 01 fe f9 00 01 00 04 01 07 04 01 00 00 74 42 c7 16
32) 10 20 01 21 16
………………………….
33) 10 5a 01 5b 16
34) 68 14 14 68 08 01 0a 81 2c 01 fe f9 00 01 00 04 01 07 04 01 00 00 74 42 80 16
………………………….
带确认的写条目（第2个定值选择，存储但不修改）
35) 68 14 14 68 53 01 0a 81 28 01 fe f9 00 01 00 05 01 07 04 01 00 10 76 43 db 16
36) 10 20 01 21 16
………………………….
37) 10 5a 01 5b 16
38) 68 14 14 68 08 01 0a 81 2c 01 fe f9 00 01 00 05 01 07 04 01 00 10 76 43 94 16
………………………….
带中止的写条目（定值修改取消）
39) 68 0a 0a 68 53 01 0a 81 28 01 fe fb 00 00 08 16
40) 10 20 01 21 16
………………………….
41) 10 5a 01 5b 16
42) 68 0a 0a 68 08 01 0a 81 28 01 fe fb 00 00 b6 16

遥测
1） 10 5b 0f 6a 16 总控对地址为15的装置要2级数据
2） 68 16 16 68 08 0f 32 07 02 0f 01 5c f8 ff f8 ff 00 00 f8 ff f8 ff f8 ff f8 ff 88 16
ASDU FUN INF 测量值3（0） 测量值7
有7个模拟量 测量值1（-1）

全遥信（总查询）
1) 68 09 09 68 73 0F 07 81 09 0F FF 00 04 25 16 总控对地址为15的装置启动总查询
ASDU FUN,INF
控制域：FCB,FCV=1 原因：总查询
发送确认帧
VSQ 扫描序号SCN
2) 10 10 0F 1F 16 装置15确认总查询。注意控制域中DFC（数据流控制位）置1。
3) 10 5b 0f 6a 16 总控对装置继续要2级数据。注意1）报文中FCB=1，总控正确接收到装置的确认 报文后，下一帧报文把FCB状态反转， 3）报文中FCB=0。
4) 68 16 16 68 28 0f 32 07 02 0f 01 5c f8 ff f8 ff 00 00 f8 ff f8 ff f8 ff f8 ff 88 16
控制域ACD=1
装置组织好总查询信息后，上送2级数据时，把要求访问位ACD置1，通知主站要1级数据
5) 10 7a 0f 89 16 总控对装置15要1级数据。
6) 68 13 13 68 28 0f 2C 02 09 0f 01 95 00 00 ff ff 00 00 00 7f 00 00 04 94 16
ASDU44 FUN INF 第2个信息元
2组信息 1~16个遥信状态为0
传送原因 从上次查询状态都改变过
总查询 附加信息SIN
同1）启动总查询报文中扫描序号SCN
变位遥信及SOE上送：
1) 10 5b 0f 6a 16 正常状态， 总控对装置不断查询2级数据。
2) 68 16 16 68 28 0f 32 07 02 0f 01 5c f8 ff f8 ff 00 00 f8 ff f8 ff f8 ff f8
ACD=1，装置请求总控查询1级数据。 ff 88 16

3) 10 7a 0f 89 16 总控要1级数据。
4) 68 0a 0a 68 28 0f 28 81 01 0f 01 96 01 00 88 16 装置上送开入2变位遥信
ACD=1 FUN INF
ASDU40 开入2 附加信息SIN，此处无意义
传送原因 单点信息
突发报文 状态为合
5) 10 5a 0f 69 16 因为变位遥信上送报文里ACD置1，所以总控继续要1级数据。
6) 68 0e 0e 68 08 0f 29 81 01 0f 01 96 01 18 71 08 0e 01 09 16上送开入2的SOE
ACD=0 FUN INF
ASDU41 开入2 附加信息SIN，此处无意义
传送原因 单点信息
突发报文 状态为合
4字节2进制时间：14点08分28952ms

遥控选择
1) 68 0a 0a 68 73 01 40 01 0c 01 01 30 81 00 74 16 总控下发遥控选择命令
ASDU RII
传送原因 DCS=1遥控分，QU=0
远方操作 S/E=1，ACT=0遥控选择
遥控点的
FUN及INF
2) 10 10 01 11 16 装置确认
3) 10 5b 01 5c 16 总控继续要2级数据
4) 68 24 24 68 28 01 32 0e 02 01 01 5c 00 00 00 00 00 00 00 00 00 00 e8 ff 00 00 00 00 00 00 00 00 00 00 00 00 00 00 a0 6a ba 16 装置回答2级数据，ACD置1请求总控查询1级数据

5) 10 7a 01 7b 16 总控查询1级数据
6) 68 0a 0a 68 08 01 40 01 0c 01 01 30 81 00 09 16 装置以遥控选择帧的镜像回送总控，只是控制域
同遥控选择帧不同，其余同1）帧报文一致。
ASDU RII
传送原因 DCS=1遥控分，QU=0
远方操作 S/E=1，ACT=0遥控选择
遥控点的
FUN及INF
遥控执行
7) 68 0a 0a 68 53 01 40 01 0c 01 01 30 01 00 d4 16 总控下发遥控执行命令
ASDU RII
传送原因 DCS=1遥控分，QU=0
远方操作 S/E=0，ACT=0遥控执行
遥控点的
FUN及INF
8) 10 20 01 21 16 装置确认
………………………
9) 10 7a 01 7b 16 总控查询1级数据
10) 68 0a 0a 68 08 01 40 01 0c 01 01 30 01 00 89 16 装置以遥控执行帧的镜像回送总控，只是控制域
同执行帧不同，其余同7）帧报文一致。
遥控撤消
11) 68 0a 0a 68 53 01 40 01 0c 01 01 30 c1 00 94 16 总控下发遥控撤消命令
ASDU DCS=1遥控分，QU=0
S/E=1,ACT=1遥控撤消
12) 10 20 01 21 16 装置确认
…………………………
13) 10 7a 01 7b 16 总控查询1级数据

14) 68 0a 0a 68 08 01 40 01 0c 01 01 30 c1 00 49 16 装置以遥控撤消帧的镜像回送总控。
ASDU DCS=1遥控分，QU=0
S/E=1,ACT=1遥控撤消

扰动数据传输
1) 10 7a 0a 84 16 查询1级数据。
2) 68 12 12 68 28 0a 17 01 1f 0a c6 00 f2 00 08 a1 d9 21 0f 09 09 02 f1 16以ASDU23上送被记录的扰动表
ASDU
1个扰动 7字节时间：02年9月9日15点33分55713ms
FUN198 故障状态：未跳闸；等待传输；由其它事件启动
故障序号242
3) 10 5a 0a 64 16 查询1级数据。
4) 68 12 12 68 28 0a 02 81 01 0a c6 3f 01 81 09 f6 00 47 e3 21 0f 81 21 16 复压过流I段返回
5) 10 7a 0a 84 16
6) 68 12 12 68 28 0a 02 81 01 0a c6 40 01 81 09 f6 00 47 e3 21 0f ff a0 16 复压过流II段返回
装置上送过流I、II段返回信息。故障序号已到F6（246），注意第2）条扰动表中，故障序号为F2（242）。
…………………………
7) 68 0d 0d 68 53 0a 18 81 1f 0a c6 00 01 01 f2 00 00 d9 16 系统根据上送的扰动记录表，下发ASDU24故障
ASDU 选择命令（针对故障序号F2）。
命令类型： 通道号ACC，在选择命令中为0。
故障的选择 故障序号F2
扰动值类型TOV，瞬时值
8) 10 20 0a 2a 16 装置确认。
……………………………
9) 10 7a 0a 84 16
10) 68 26 26 68 28 0a 17 03 1f 0a c6 00 f4 00 08 84 df 21 0f 09 09 02 f3 00 01 41 da 21 0f 09 09 02 f2 00 08 a1 d9 21 0f 09 09 02 e9 16 装置再次上送扰动记录表，以通知有新的扰动数据被记录。除F2外，又记录下了F3、F4故障。其中故障序号F3故障状态为跳闸。这3个故障都在等待传输。
11) 10 5a 0a 64 16
12) 68 30 30 68 28 0a 17 04 1f 0a c6 00 f5 00 00 76 e0 21 0f 09 09 02 f4 00 08 84 df 21 0f 09 09 02 f3 00 01 41 da 21 0f 09 09 02 f2 00 08 a1 d9 21 0f 09 09 02 79 16 新的扰动表被上送。除原有3个扰动数据外，又增加了故障序号为F5的新的扰动数据。
13) 10 7a 0a 84 16
14) 68 17 17 68 08 0a 1a 81 1f 0a c6 00 00 01 f2 00 43 00 07 60 00 83 06 a1 d9 21 0f 6c 16F2故障扰动数
ASDU 据传输准备就绪
扰动值类型 F2故障时间
瞬时值 采样间隔1667uS
故障序号 信息元素数目(采样点)96点
F2 通道数目:7
电网故障号:43H
………………………
15) 68 0d 0d 68 53 0a 18 81 1f 0a c6 00 02 01 f2 00 00 da 16 系统下发请求F2故障扰动数据命令
ASDU 命令类型：
请求扰动数据 通道序号,系统发出的请求扰动数据命令一般取为0
扰动值类型,系统发出的请求扰动数据命令一般取自上面ASDU26,下同
16) 10 20 0a 2a 16 装置确认
………………………….
17) 10 5a 0a 64 16
18) 68 0c 0c 68 08 0a 1c 81 1f 0a c6 00 00 00 f2 00 90 16 带标志的状态变位传输准备就绪
ASDU
…………………………
19) 68 0d 0d 68 73 0a 18 81 1f 0a c6 00 10 01 f2 00 00 08 16 系统请求传输状态变位信息
ASDU 命令类型：请求状态变位传输
20) 10 20 0a 2a 16 装置确认
…………………………
21) 10 7a 0a 84 16 查询1级数据

22) 68 22 22 68 28 0a 1d 81 1f 0a c6 00 f2 00 07 00 00 c6 69 01 c6 3f 01 c6 40 01 c6 41 01 c6 54 01 c6 0f 01 c6 15 01 ca 16 ASDU29上送F2扰动变位初始状态
ASDU 故障号
变位数目7 第2个变位：状态分
第一个变位
的FUN、INF
23) 10 5a 0a 64 16 查询1级数据
24) 68 10 10 68 28 0a 1d 81 1f 0a c6 00 f2 00 01 18 00 c6 69 02 fb 16 继续上送F2扰动状态变位
ASDU 变位位置（时间）
变位的FUN、INF：状态合
25) 10 7a 0a 84 16 查询1级数据
26) 68 0d 0d 68 08 0a 1f 81 1f 0a c6 00 26 01 f2 00 00 ba 16 F2扰动状态变位传输结束
ASDU
命令类型： 通道号：传输状态变位时取为0
不带中止的状态变位
