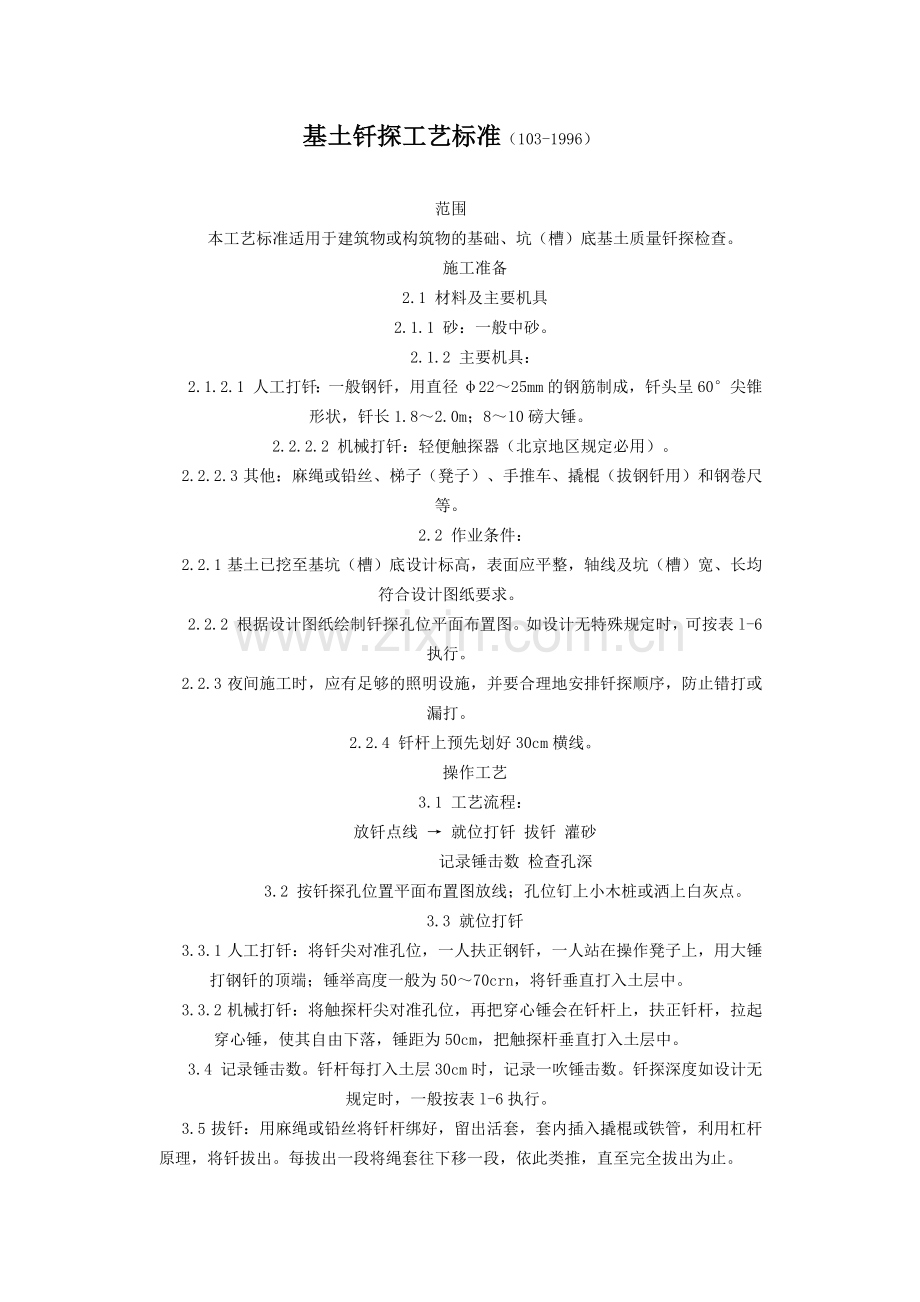

基土钎探工艺标准.docx

基土钎探工艺标准（103-1996）

范围
    本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。
    施工准备
    2.1 材料及主要机具
    2.1.1 砂：一般中砂。
    2.1.2 主要机具：
    2.1.2.1 人工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头呈60°尖锥形状，钎长1.8～2.0m；8～10磅大锤。
    2.2.2.2 机械打钎：轻便触探器（北京地区规定必用）。
    2.2.2.3 其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。
    2.2 作业条件：
    2.2.1 基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。
    2.2.2 根据设计图纸绘制钎探孔位平面布置图。如设计无特殊规定时，可按表l-6执行。
    2.2.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。
    2.2.4 钎杆上预先划好30cm横线。
    操作工艺
    3.1 工艺流程：
    放钎点线 → 就位打钎 拔钎 灌砂
          记录锤击数 检查孔深
        3.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。
    3.3 就位打钎
    3.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70crn，将钎垂直打入土层中。
    3.3.2 机械打钎：将触探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。
    3.4 记录锤击数。钎杆每打入土层30cm时，记录一吹锤击数。钎探深度如设计无规定时，一般按表l-6执行。
    3.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。
    3.6 移位：将钎杆或触探器搬到下一孔位，以便继续打钎。
    3.7 灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。灌砂时，每填入30cm左右可用木棍或钢筋棒捣实一次。灌砂有两种形式，一种是每孔打完或几孔打完后及时灌砂；另一种是每天打完后，统一灌砂一次。
    钎探孔排列方式 表1-6
    槽宽 (cm) 间距 (m) 深度 (m)
    小于80 中心一排 1.5 1.5
    80～200 两排错开 1.5 1.5
    大于200 梅花型 1.5 2.0
    柱基 梅花型 1.5～2.0 1.5，并 不浅于 短边
        3.8 整理记录：按钎孔顺序编号，将锤击数填入统一表格内。字迹要清楚，再经过打钎人员和技术员签字后归档。
    3.9 冬、雨期施工：
    3.9.1 基土受雨后，不得进行钎探。
    3.9.2 基土在冬季钎探时，每打几孔后及时掀盖保温材料一次，不得大面积掀盖，以免基土受冻。
    质量标准
    4.1 保证项目：
    钎探深度必须符合要求，锤击数记录准确，不得作假。
    4.2 基本项目
    4.2.1 钎位基本准确，探孔不得遗漏。
    4.2.2 钎孔灌砂应密实。
    成品保护
    5.1 钎探完成后，应作好标记，保护好钎孔，未经质量检查人员和有关工长复验，不得堵塞或灌砂。
    应注意的质量问题
    6.1 遇钢钎打不下去时，应请示有关工长或技术员：取消钎孔或移位打钎。不得不打，任意填写锤数。
    6.2 记录和平面布置图的探孔位置填错：
    6.2.1 将钎孔平面布置图上的钎孔与记录表上的钎孔先行对照，有无错误。发现错误及时修改或补打。
    6.2.2 在记录表上用色铅笔或符号将不同的钎孔（锤击数的大小）分开。
    6.2.3 在钎孔平面布置图上，注明过硬或过软的孔号的位置，把枯井或坟墓等尺寸画上，以便设计勘察人员或有关部门验槽时分析处理。
    质量记录
    本工艺标准应具备以下质量记录：
    工程地质勘察报告。
地基钎探
0
地基钎探
关于钎探验槽和地基局部问题处理方法的探讨
基础钎探验收时主要有三种办法：
一是查看钎探平面布置图，计算钎探点的间距布置是否符合规范规定；
二是查看钎探记录，钎探深度是否符合规范要求，是否存在异常的捶击数；
三是通过现场对钎探眼进行灌水试验，水位下沉过快的一般判定该处地基异常。
地基钎探技术交底
地基钎探
交底提要：地基钎探的相关材料、机具准备、质量要求及施工工艺
一、材料要求
砂：一般为中砂
二、主要机具
机械打钎(轻便触探器、推荐使用)
穿心锤重1Okg，尖锥头、触探器钎杆Φ25钢筋，长度1.5～1.8m。其他有铅丝、凳子、手推车、夹具、撬棍(拔钢钎用)、钢卷尺等。
三、作业条件
1、基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。
2、根据设计图纸绘制钎探孔位平面布置图。
3、按钎探孔位平面布置图放线并撒白灰点。
4、杆上预先划好30cm横线。
5、钎探孔的排列方式根据槽宽确定，槽宽大于200cm时采用梅花型排列方式，间距1.5米，孔深2.0米。
四、操作工艺
工艺流程
确定打钎顺序——就位打钎——记录锤击数——整理记录——拔钎盖孔——检查孔深——灌砂
1、钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm，把触探杆竖直打入土层中。
3、记录锤击数。钎杆每打入土层30cm，记录一次锤击数。按地基钎探记录执行。
4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。
5、移位：将触探杆搬到下一个孔位，以便继续打钎。
6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。灌砂时每填入30cm左右，可用钢筋捣实一次。
7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、质检员、打钎人员签字后归档。
8、如工程在冬季施工，每打1孔及时覆盖保温材料，不能大面积掀开，以免基土受冻。
五、质量要求
1、钎探深度必须符合要求，锤击数记录准确，不得作假钎。
2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。
六、成品保护
钎探完毕后，应作好标记，保护好钎孔，未经质量检查、有关工长复验，不得堵塞或灌砂。
七、应注意的质量问题：
1、基土受雨后不得钎探。
2、如打钎进行不下去时，应请示有关工长，适当移位打钎，不得不打钎而任意填锤击数。
3、记录和平面布置图的整理：在记录表上用有色铅笔或符号将不同的锤击数孔位分开。
4、在钎孔布置平面图上，注明过硬或过软孔号的位置，以便设计勘察人员分析处理。
八、安全标准
操作人员要专心施工，扶锤人员与扶钎杆人员要密切配合，以防出现意外事故。
地基钎探记录
钎探平面布置图
钎探记录
（一）绘制探点布置图
1、在进行钎探之前，应绘制探点布置图。探点平面布置图应与设计基础施工平面图一致，按比例标出方向及基槽（坑）轴线和各轴线编号。
2、探点布置：（参照表3.10.3）
3、钎探时应根据平面布置图上的探点一一对应，每一个探点都要编上号。
（二）钎探记录
1、轻便触探：钎探必须采用轻便触探的方法。轻便触探设备主要由尖锥头、触探杆、穿心锤三部分组成，触探杆用直径25mm，每根长1.0~1.5m的金属管或用直径为25m，每根长2.2m光圆钢筋穿心锤为10kg。穿心锤落距为500mm，使其自由下落，将触探杆坚直条入土层中，每打入土层300mm的锤击数为N,O记入表中。
2、钎探记录表：钎探记录表中各步锤数应为现场实际批钎各步锤击数，每一钎探点必须钎探五步，每步深度30cm。打钎中如有异常情况，要写在备注栏内。工长、质检员、钎探负责人等签字齐全。
验槽方法
（一）观察法
观察槽壁、槽底的土质情况，验证基槽开挖深度，初步验证基槽底部土质是否与勘察报告相符，观察槽底土质结构是否被人为地破坏。验槽时应重点观察柱基、墙角、承重墙下或其他受力较大部位；基槽边坡是否稳定。
（二）钎探法
钎探是用锤将钢钎打入坑底以下的土层内一定深度，根据锤击次数和入土难易程度来判断土的软硬情况及有无古井、古墓、洞穴、地下掩埋物等。钎探后的孔要用砂灌实。
（三）轻型动力触探
遇到下列情况之一时，应在基坑底普遍进行轻型动力触探（现场也可用轻型动力触探替代钎探）：
1.持力层明显不均匀；
2浅部有软弱下卧层；
3.有浅埋的坑穴、古墓、古井等，直接观察难以发现时；
4.勘察报告或设计文件规定应进行轻型动力触探时。
质量通病为不均匀沉降
基础开挖后必须按规范与设计要求进行钎探并做好钎探记录；原土夯前，宜做土壤含水率测定，超过要求时应采取相应措施；施工前须经有关单位共同核查，确认地基与地质资料相符合，并办理隐验签证后方可进行下道工序施工。
地基钎探技术交底
地基钎探
交底提要：地基钎探的相关材料、机具准备、质量要求及施工工艺
一、材料要求
砂：一般为中砂
二、主要机具
机械打钎(轻便触探器、推荐使用)
穿心锤重1Okg，尖锥头、触探器钎杆Φ25钢筋，长度1.5～1.8m。其他有铅丝、凳子、手推车、夹具、撬棍(拔钢钎用)、钢卷尺等。
三、作业条件
1、基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。
2、根据设计图纸绘制钎探孔位平面布置图。
3、按钎探孔位平面布置图放线并撒白灰点。
4、杆上预先划好30cm横线。
5、钎探孔的排列方式根据槽宽确定，槽宽大于200cm时采用梅花型排列方式，间距1.5米，孔深2.0米。
四、操作工艺
工艺流程
确定打钎顺序——就位打钎——记录锤击数——整理记录——拔钎盖孔——检查孔深——灌砂
1、钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm，把触探杆竖直打入土层中。
3、记录锤击数。钎杆每打入土层30cm，记录一次锤击数。按地基钎探记录执行。

4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。
5、移位：将触探杆搬到下一个孔位，以便继续打钎。
6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。灌砂时每填入30cm左右，可用钢筋捣实一次。
7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、质检员、打钎人员签字后归档。
8、如工程在冬季施工，每打1孔及时覆盖保温材料，不能大面积掀开，以免基土受冻。
五、质量要求
1、钎探深度必须符合要求，锤击数记录准确，不得作假钎。
2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。
六、成品保护
钎探完毕后，应作好标记，保护好钎孔，未经质量检查、有关工长复验，不得堵塞或灌砂。
七、应注意的质量问题：
1、基土受雨后不得钎探。
2、如打钎进行不下去时，应请示有关工长，适当移位打钎，不得不打钎而任意填锤击数。
3、记录和平面布置图的整理：在记录表上用有色铅笔或符号将不同的锤击数孔位分开。
4、在钎孔布置平面图上，注明过硬或过软孔号的位置，以便设计勘察人员分析处理。
八、安全标准
操作人员要专心施工，扶锤人员与扶钎杆人员要密切配合，以防出现意外事故。

地基钎探没有规定打几下，只是按照每30cm累计打1.5米深为计算打多少数值即可
