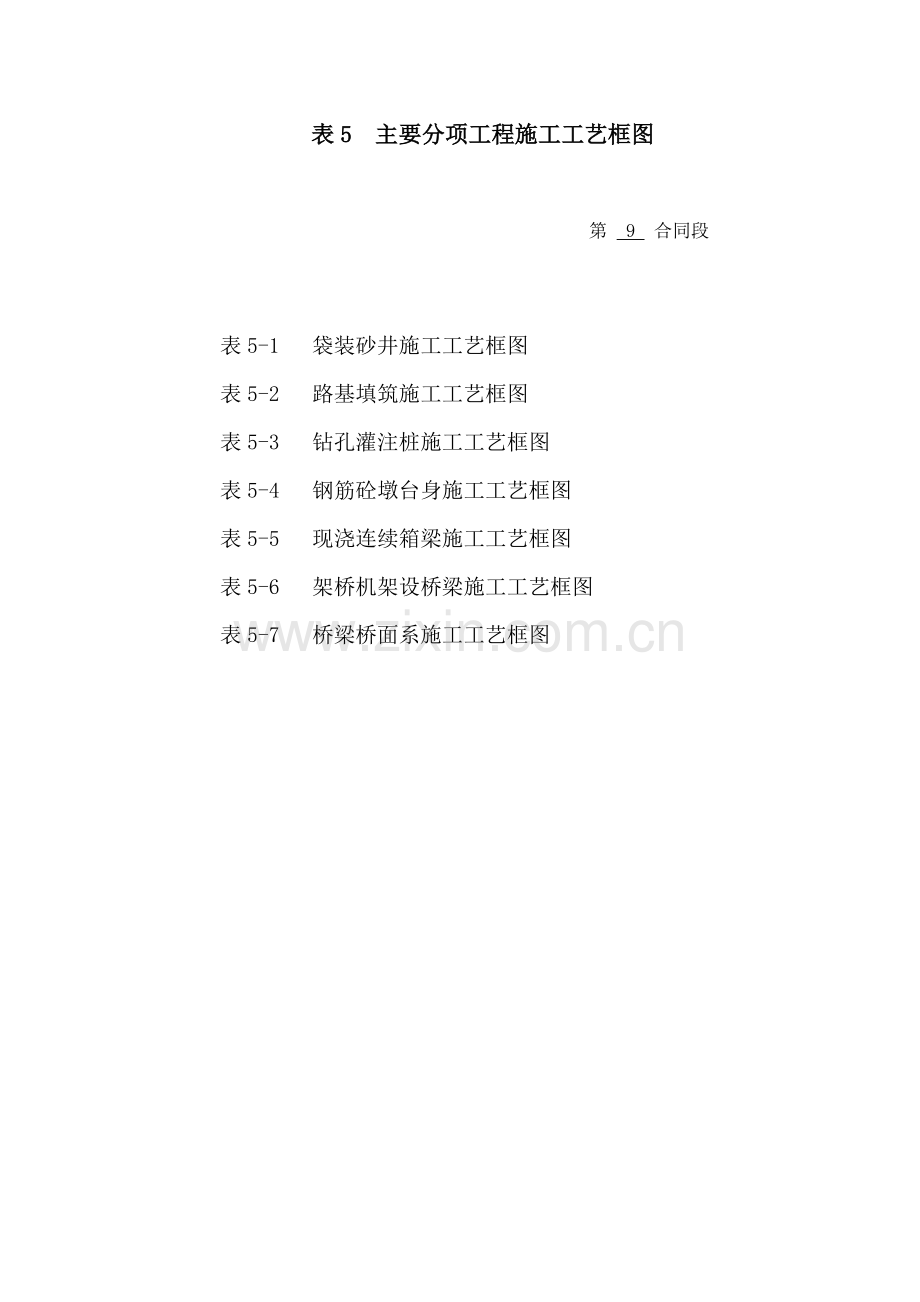

表5 主要分项工程施工工艺框图

第 9 合同段

表5-1 袋装砂井施工工艺框图
表5-2 路基填筑施工工艺框图
表5-3 钻孔灌注桩施工工艺框图
表5-4 钢筋砼墩台身施工工艺框图
表5-5 现浇连续箱梁施工工艺框图
表5-6 架桥机架设桥梁施工工艺框图
表5-7 桥梁桥面系施工工艺框图

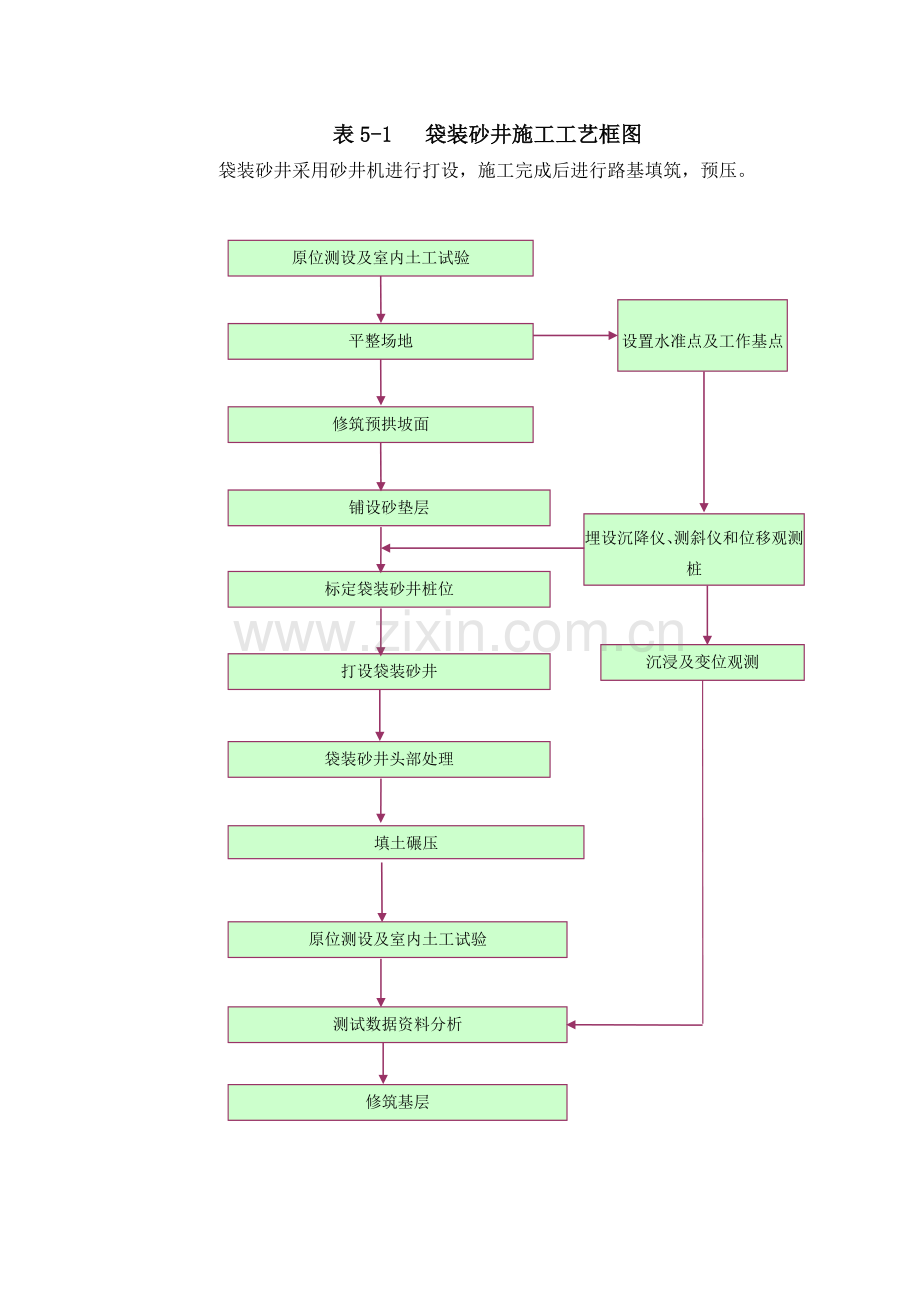

表5-1 袋装砂井施工工艺框图
袋装砂井采用砂井机进行打设，施工完成后进行路基填筑，预压。

原位测设及室内土工试验
平整场地
修筑预拱坡面
铺设砂垫层
标定袋装砂井桩位
打设袋装砂井
袋装砂井头部处理
填土碾压
原位测设及室内土工试验
测试数据资料分析
修筑基层

设置水准点及工作基点
埋设沉降仪、测斜仪和位移观测桩
沉浸及变位观测

表5-2 路基填筑施工工艺框图
路基填筑土、砂方采用机械化作业，施工机械的组合有：挖掘机、装载机、推土机、振动压路机、平地机、自卸汽车等。
⑴ 施工准备。做好土工试验；
⑵ 清理场地，对软基处理的地基进行平整碾压。
⑶ 路基填筑，路基的填筑必须分层进行，严格控制每层松铺厚度，用平地机平整，压路机压实，每层压实后，测量标高和检测压实度，各项技术指标合格后，可进行上层填筑。

软基处理
测量放样

清理场地

碾 压

分层填砂、土
推土机摊开，平地机刮平
碾 压
自检压实度，标高
上 一 层 填 筑
原地基及填筑试验
监理检查
机械运砂、土
是否填到标高
监理检查
不 合 格
合 格

表5-3 钻孔灌注桩施工工艺框图
施工方案：钻孔灌注桩施工采用冲击钻机成孔，泥浆护壁，吊车配合进行安放导管和钢筋笼，浇筑砼。水中桩采用围堰筑岛施工。

测 量 放 样
埋 设 护 筒
孔位放线
护筒制作
钻　　孔
成 孔 检 测
清　　孔
清 孔 检 查
下 钢 筋 笼
导 管 安 装
灌　注　砼
钻 机 移 位
钻 机 就 位
泥浆制作
钢筋试验
钢筋笼制作
砼配合比选定
砼 拌 合　
密封承压试验
导管制作

表5-4 钢筋砼墩台身施工工艺框图
采用钢模板立模，砼集中搅拌，砼搅拌运输车运送，人工配合吊车浇注砼。

钢筋制作
技术准备
基顶放线墩顶定位
墩台身钢筋安装
墩台身模板安装
自检后报监理签证
浇注墩台身砼
砼养生拆模
安装墩台帽模板和钢筋
自检后报监理签证
浇注墩台帽砼
砼养生拆模
自检后报监理签证
下道工序
砼配合比设计
报监理签证
砼拌制
制作砼试件
强度试验
制作砼试件
强度试验

表5-5 现浇连续箱梁施工工艺框图

采用满堂支架现浇法，砼采用拌和站集中拌和，砼搅拌运输车运送，砼输送泵浇注砼施工。
修整底模
绑扎底板、腹板钢筋
安置底板
立 侧 模
灌注底板砼
钢筋下料弯制
立 内 模
绑扎顶板钢筋
灌注顶板砼
拆模养护
砼拌制运输
钢筋下料弯制
砼拌制运输
侧模整修
内模整修
支架预压
搭设满堂支架

表5-6 架桥机架设桥梁施工工艺框图

本标段预制梁体在预制标段（第十九标）集中预制，拖车运输，双导梁架桥机进行逐孔安装。

预 制 场预制梁体
龙门吊吊装
运梁平车运输至桥头及喂梁
架桥机吊梁至待架孔位
架桥机横移梁至梁板位置
落 梁
自检及监理验收
浇注铰缝
安 装 下 一 片 梁
支座安装
架桥机拼装、调试

表5-7 桥梁桥面系施工工艺框图

砼采用拌和站拌和，砼搅拌运输车运送，砼输送泵浇注砼施工，钢筋砼护栏采用定型钢模板，严格控制其外观质量。
桥面系测量放样
防撞护栏钢筋、模板安装
自 检
现 浇 砼
检查砼强度
桥面钢筋绑扎
自 检
现 浇 砼
抹面、整修、拉毛
安装泄水管及伸缩缝
各类数据报监理审批
完 成
监 理 检 查
修 正
拆模养生
监 理 检 查
修 正
监理检查砼强度
