论大厦泳池与洗浴设备设计技术要求.docx

上传人:pc****0 文档编号:8785975 上传时间:2025-03-02 格式:DOCX 页数:8 大小:26.26KB 下载积分:10 金币
下载 相关 举报
论大厦泳池与洗浴设备设计技术要求.docx_第1页
第1页 / 共8页
论大厦泳池与洗浴设备设计技术要求.docx_第2页
第2页 / 共8页


点击查看更多>>
资源描述

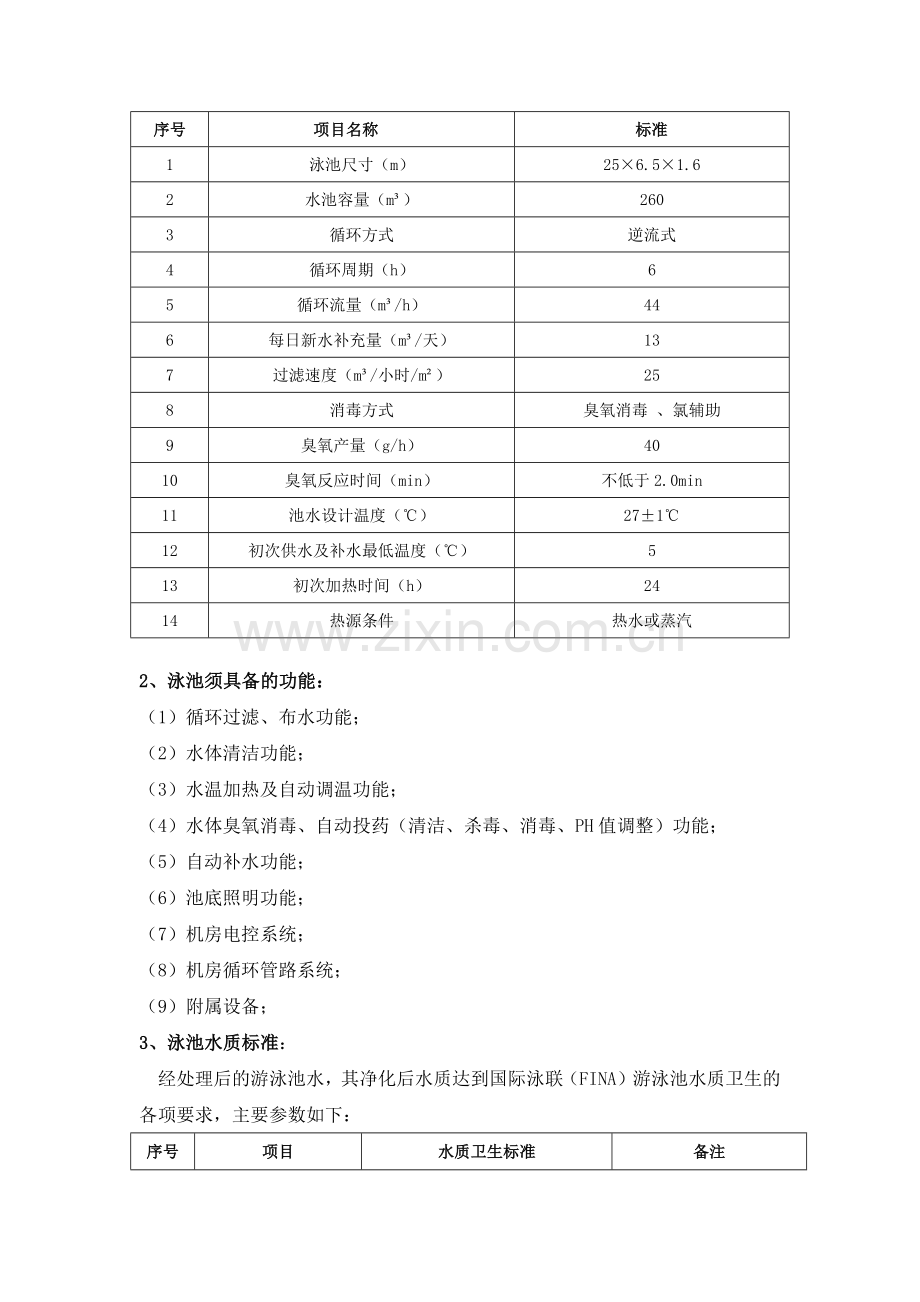

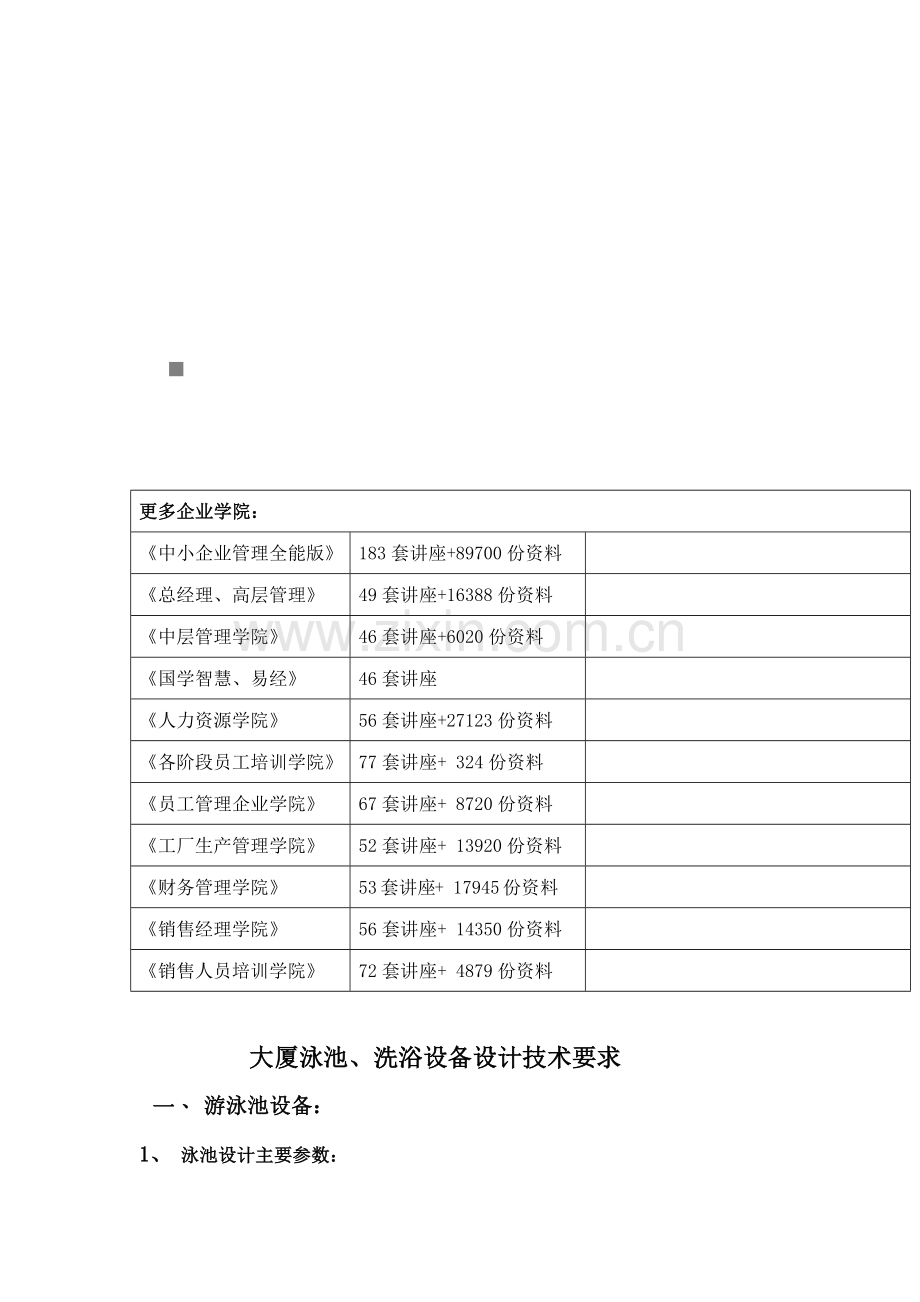

n 更多企业学院: 《中小企业管理全能版》 183套讲座+89700份资料 《总经理、高层管理》 49套讲座+16388份资料 《中层管理学院》 46套讲座+6020份资料  《国学智慧、易经》 46套讲座 《人力资源学院》 56套讲座+27123份资料 《各阶段员工培训学院》 77套讲座+ 324份资料 《员工管理企业学院》 67套讲座+ 8720份资料 《工厂生产管理学院》 52套讲座+ 13920份资料 《财务管理学院》 53套讲座+ 17945份资料  《销售经理学院》 56套讲座+ 14350份资料 《销售人员培训学院》 72套讲座+ 4879份资料 大厦泳池、洗浴设备设计技术要求 一、 游泳池设备: 1、 泳池设计主要参数: 序号 项目名称 标准 1 泳池尺寸(m) 25×6.5×1.6 2 水池容量(m³) 260 3 循环方式 逆流式 4 循环周期(h) 6 5 循环流量(m³/h) 44 6 每日新水补充量(m³/天) 13 7 过滤速度(m³/小时/m²) 25 8 消毒方式 臭氧消毒 、氯辅助 9 臭氧产量(g/h) 40 10 臭氧反应时间(min) 不低于2.0min 11 池水设计温度(℃) 27±1℃ 12 初次供水及补水最低温度(℃) 5 13 初次加热时间(h) 24 14 热源条件 热水或蒸汽 2、泳池须具备的功能: (1)循环过滤、布水功能; (2)水体清洁功能; (3)水温加热及自动调温功能; (4)水体臭氧消毒、自动投药(清洁、杀毒、消毒、PH值调整)功能; (5)自动补水功能; (6)池底照明功能; (7)机房电控系统; (8)机房循环管路系统; (9)附属设备; 3、泳池水质标准: 经处理后的游泳池水,其净化后水质达到国际泳联(FINA)游泳池水质卫生的各项要求,主要参数如下: 序号 项目 水质卫生标准 备注 1 温度 27±1℃ 2 PH值 7.2-7.6 电阻值(10.13-10.14)欧姆 宜使用电子测量仪测量 3 浑浊度 0.10FTU 过滤后入池前测定值 4 游离余氯 0.3-0.6mg/L DPD液体 5 化合性余氯 ≤0.4mg/L 6 菌落 21±0.5℃:100个/ml 24、48h、72h 37±0.5℃:100个/ml 24h、48h 7 大肠埃希氏杆菌 37±0.5℃:100个/ml 池水中不可检出 24h、48h 8 绿脓杆菌 37±0.5℃:100个/ml 池水中不可检出 24h、48h 9 氧化还原电位 ≥700V 电阻值(10.13-10.14)欧姆 10 清晰度 能清晰看见整个游泳池底 11 密度 Kd/dm³ 20℃时的测定值 12 高锰酸钾消耗量 池水中最大总量10mg/L 其他水中最大总量3mg/L 13 THM(三卤甲烷) 宜小于20μg/L 14 室内泳池空气温度 至少比池水温度高2℃ 由于建筑原因 4、对泳池主要设备的要求: 序号 设备名称 设备性能要求 可选品牌型号 1 循环水泵 1、 选用自带大容积前置毛发过滤器的整体型铜、不锈钢或高密度、高强度塑料等材质的游泳池专用泵; 2、 水泵叶轮宜采用铜质或不锈钢材质,机械密封宜为耐腐蚀材料,电机应为全封闭型。 3、 符合IPX5防水标准; 4、 具有过流、过热保护装置; 5、 超静音,安装简单,极低的故障率并且保养及维护方便; 6、 有充足的备件供应; 澳洲EMAUX 美国Pentair 澳洲雷达 2 过滤沙缸 1、 用增强型玻璃纤维制作,ABS加强基座,罐体坚固耐磨损,不变形; 2、 罐体抗腐蚀,防晒防紫外线; 3、 顶置布水器,特大式排沙/排水设计,便于保养和维护; 4、 简易型底排水和多功能缸头,操作简便自如; 5、 工作压力不低于3.5bar; 澳洲EMAUX 美国Pentair 澳洲雷达 3 臭氧消毒设备 1、 臭氧消毒设备主要包括:臭氧发生器,臭氧投加装置(射流器、增压泵等)、臭氧与水混合器、臭氧与水接触反应罐、多余臭氧吸附过滤罐、尾气分解器、自动排气阀等; 2、 应优先选用效率高,臭氧浓度高、性能稳定、使用寿命较长的氧气法制备臭氧的臭氧发生器。 3、 应具有负压自动投加和确保安全的装置(如臭氧泄漏检测、报警、短路、冷却水和变压器过温等)。. 4、 应具有加压泵、循环水泵、机柜开关等连锁保护功能; 5、 臭氧混合罐应高强防腐,抗臭氧,氯离子双重腐蚀,压力≥0.6Mpa; 6、 臭氧消毒设备操作简单、安装方便,效率高,功能稳定、能耗小,管理费用低。 行业内经过多年使用,性能稳定、可靠,符合国家相关标准,及相关认证; 4 计量投药泵 1、 功耗低,使用寿命长,操作简单,维护方便; 2、 泵头和电力驱动部分机械性分离,具有很高的安全性; 3、 计量加药泵一般按最大投药量选定,并具有10%一100%的调节范围功能。泵体及有关的固定装置应当能抗化学腐蚀。 4、 保护等级为IP65; 美国BLUEWHITE 澳洲雷达 5 板式换热器及温控系统 1、 加热器的数量应按2台; 2、 换热器热媒与冷水温差小,热回收率95%以上,散热损失<1% 3、 换热器具有较强的耐腐蚀特性; 4、 每台加热装置及换热设备,均应配备可调式温度自动控制阀。 5、 温控装置的控制精度宜为±0.5℃,具有滤网堵塞报警、设定点补偿等功能; 板式换热器:进口 不锈钢片国内组 产品; 温控系统:德国西 门子、日本欧姆龙 6、 池体照明系统 1、 灯具易于安装维修,抗高温耐腐蚀; 2、 具有较高的绝缘特性和工作稳定性; 3、 灯具设有保护接地端子; 4、 具有水位过低自动断电过热保护功能; 5、 符合IP68防水标准; 美国雷达 美国喜活 意大利AQUA 7、 水质监控设备 1、 适用不同的化学品种包括液体氯或溴等的监测; 2、 输出12VDC、24VDC或240VAC以适应不同OPR、PH投药设备的需要; 3、 数码监控和校准PH和OPR探针,使探针操作简单而准确; 4、 屏幕显示探针状态,易于了解探针出现问题; 5、 系统测试选项可设定和测试投药泵和其他设备;水泵无水自动保护开关功能; 6、 10年电池储备资料记忆功能; 美国雷达 美国卫星 8 泳池清洁设备 1、 能自动清洗泳池底和池壁污垢、碎屑、沙尘等; 2、 无工作噪音,安装使用方便; 3、 工作稳定性高,易于维护保养; 4、 电气系统符合IP68防水标准; 美国雷达 9 均衡水箱 1、304L不锈钢或陶瓷钢板材质; 2、耐腐蚀,易于使用和维护; 10 电控系统 1、 主要元器件为施耐德或西门子品牌; 2、 箱体符合国家电气相关标准,电源为三相五线制系统; 11 管材及辅料 1、 UPVC食品级给水管; 2、逆流循环方式的配水管埋入池底垫层时,应选用膨胀量小,不使池底表面因管道伸缩发生裂缝的管材,工作压力宜为1.0 MPa。 12 池体配件 布水口、吸污口、泄空口、溢水格栅、不锈钢扶梯等 符合相关设计规范和标准 备注:以上数据以建筑实体尺寸为准。 5、与泳池设备相关的标准、规范 庞大国际大厦泳池水处理工程所选用的设备及工程质量,必须符合以下相关的规范和标准: 1、 国际游泳联合会FINA标准手册; 2、 《建筑给水排水设计手册》GBJ15-2002; 3、 《生活水饮用卫生标准》GB5749-85; 4、 《游泳池给水排水工程技术规程》CJJ122-2008; 5、 国家标准设计图集04S107《游泳池附件安装及设备选用》图集; 6、 国家标准设计图集02S404《防水套管》图集; 7、 庞大国际大厦提供的建筑及装修图纸; 二、洗浴设备: 1、洗浴项目的设置:(共16项) (1)男浴区桑拿:高温蒸房、亚高温蒸房、玛瑙蒸房、玻璃亚高温蒸房、 盐浴 男浴区spa:温水浴、足浴1、足浴2、水力按摩椅 (2)女浴区桑拿:高温桑拿、亚高温桑拿、干蒸 女浴区spa:温水浴、热水浴、香薰浴、木桶浴 2、 对桑拿主要设备的要求: 序号 桑拿项目 房体尺寸(m) 设备要求 1 男桑 拿 高温蒸房 6.0×3.4×2.2 1、桑拿房内墙身板及天花板、木地席、木桶、木门均采用芬兰SAWO进口品牌; 2、桑拿炉、温控器、温度计、桑拿石、桑拿灯等设备及配件均采用芬兰进口品牌; 2 亚高温蒸房 7.9×6.0×2.2 3 玛瑙蒸房 5.3×4.9×2.14 4 玻璃亚高温蒸房 ¢4.5×2.4(圆形) 5 盐浴房 6.5×3.7×2.2 6 女桑拿 高温桑拿 5.3×3.1×2.2 7 亚高温桑拿 4.0×3.1×2.2 8 干蒸 4.0×3.1×2.2 备注:以上数据以建筑实体尺寸为准。 3、对男、女SPA主要设备的要求: 序号 SPA项目 主要功能 主要设备要求 1 男 Spa 温水浴 1、池水循环过滤功能; 2、给排水系统; 3、水体消毒功能; 4、水体加热恒温系统; 5、池体照明系统; 6、水体按摩系统 7、管路连接系统; 8、附属设施 1、过滤沙缸采用pr材质,耐50度以上高温,测试压力2.0bar以上,美国Pentair等国际知名品牌; 3、循环水泵、功能水泵电机采用国际知名品牌,如ABB、格兰富、滨特尔、自带毛发收集器; 4、池壁灯采用LED灯,国际知名品牌; 5、板式换热器采用304或316L不锈钢板片; 6、给水口等池体配件采用加强型UPVC+UV材质 7、温控系统采用霍尼韦尔或西门子国际品牌; 8、消毒系统采用国际知名品牌; 9、变压器:经CCC认证,国际知名品牌; 10、管路系统:0.1kpa, UPVC+UV材质; 11、电控系统:主要电气配件为西门子或施耐德品牌 2 足浴1 3 足浴2 4 水力按摩椅 5 女 Spa 温水浴 6 热水浴 7 香薰浴 8 木桶浴 4、SPA水质的要求: 序号 项目 限值 1 浑浊度 ≤1NTU 2 PH值 7.0-7.8 3 尿素 ≤3.5mg/l 4 菌落总数(36℃±1℃,48H) ≤200CFU/ml 5 总大肠菌数(36℃±1℃,24H) 每100ml不得检出 6 游离性余氯 0.2 mg/L -1.0 mg/L 7 化合性余氯 ≤0.4 mg/L 8 臭氧(采用臭氧消毒时) ≤0.2mg/ m³以下(水面上空气中) 9 水漏 23℃-30℃ 5、SPA项目设置说明: 本大厦spa项目的设置,除了以上规定的项目以外,设计单位可以根据自己的实际工程经验,对大厦spa区域进行二次深化设计,所设计的项目必须是当前业内比较流行的项目,保证5年之内不落伍,本着高档实用为原则,并考虑要结合大厦的装修风格。 所设计的spa项目必须符合相关的规范和标准,所用设备、材料必须经过相关主管部门的认证,具有合格证,进口设备需具备报关证及国家主管部门检验合格证明。
