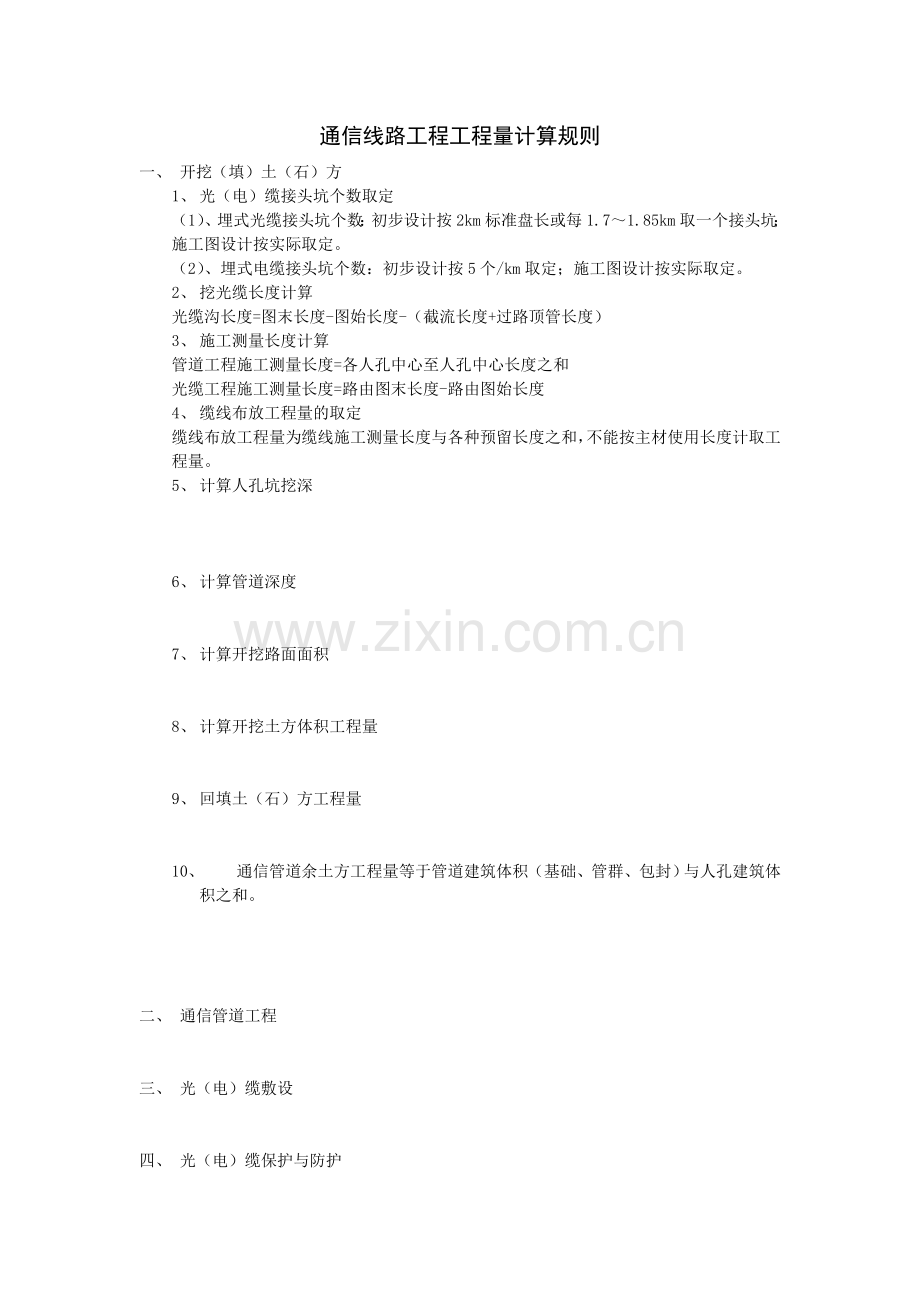

通信线路工程工程量计算规则
一、 开挖（填）土（石）方
1、 光（电）缆接头坑个数取定
（1）、埋式光缆接头坑个数：初步设计按2km标准盘长或每1.7～1.85km取一个接头坑；施工图设计按实际取定。
（2）、埋式电缆接头坑个数：初步设计按5个/km取定；施工图设计按实际取定。
2、 挖光缆长度计算
光缆沟长度=图末长度-图始长度-（截流长度+过路顶管长度）
3、 施工测量长度计算
管道工程施工测量长度=各人孔中心至人孔中心长度之和
光缆工程施工测量长度=路由图末长度-路由图始长度
4、 缆线布放工程量的取定
缆线布放工程量为缆线施工测量长度与各种预留长度之和，不能按主材使用长度计取工程量。
5、 计算人孔坑挖深

6、 计算管道深度

7、 计算开挖路面面积

8、 计算开挖土方体积工程量

9、 回填土（石）方工程量

10、 通信管道余土方工程量等于管道建筑体积（基础、管群、包封）与人孔建筑体积之和。

二、 通信管道工程

三、 光（电）缆敷设

四、 光（电）缆保护与防护

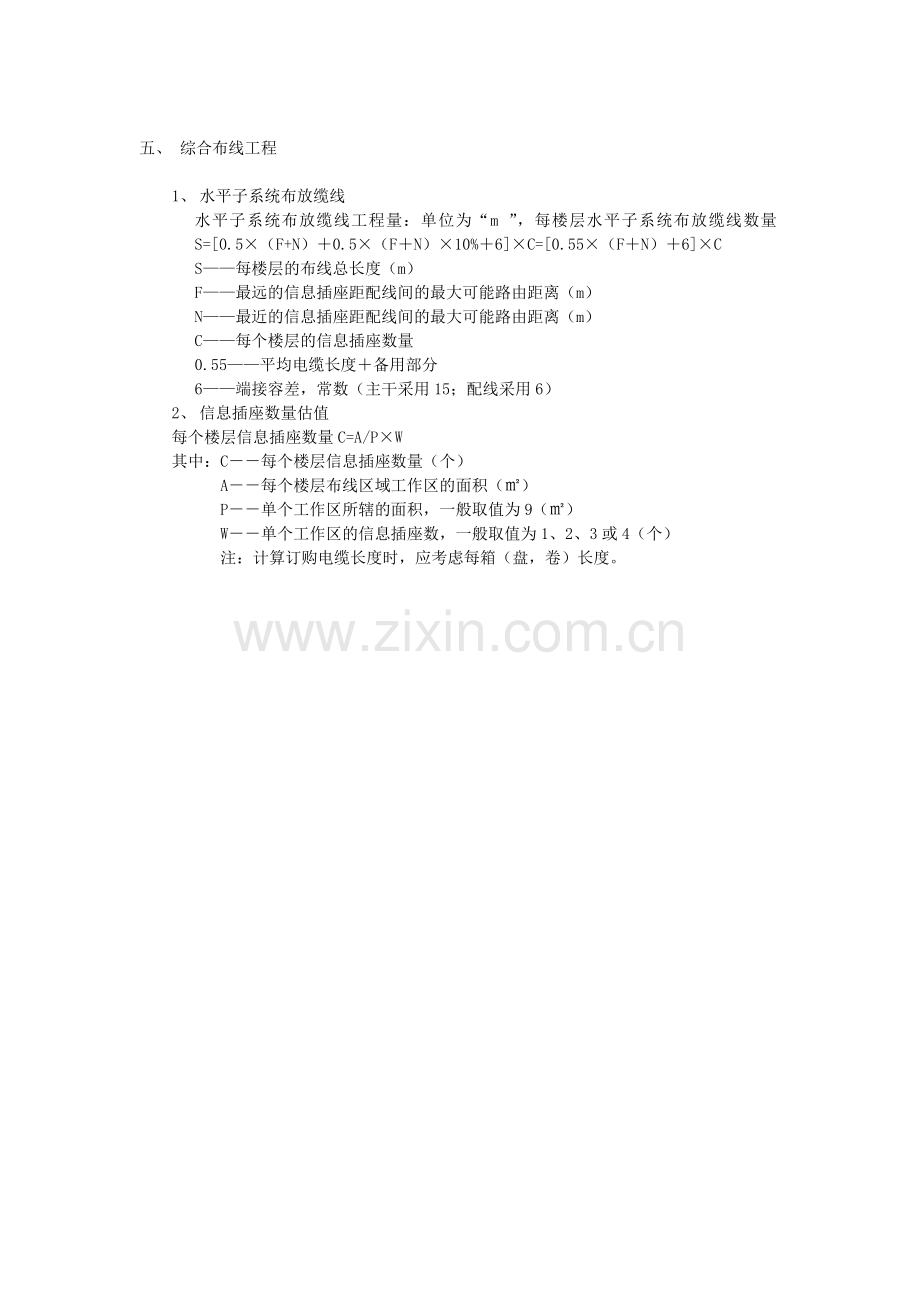

五、 综合布线工程

1、 水平子系统布放缆线
水平子系统布放缆线工程量：单位为“m ”，每楼层水平子系统布放缆线数量S=[0.5×（F+N）＋0.5×（F＋N）×10%＋6]×C=[0.55×（F＋N）＋6]×C
S——每楼层的布线总长度（m）
F——最远的信息插座距配线间的最大可能路由距离（m）
N——最近的信息插座距配线间的最大可能路由距离（m）
C——每个楼层的信息插座数量
0.55——平均电缆长度＋备用部分
6——端接容差，常数（主干采用15；配线采用6）
2、 信息插座数量估值
每个楼层信息插座数量C=A/P×W
其中：C－－每个楼层信息插座数量（个）
A－－每个楼层布线区域工作区的面积（㎡）
P－－单个工作区所辖的面积，一般取值为9（㎡）
W－－单个工作区的信息插座数，一般取值为1、2、3或4（个）
注：计算订购电缆长度时，应考虑每箱（盘，卷）长度。
