乐多花园房建筑电气单位工程概况表.docx

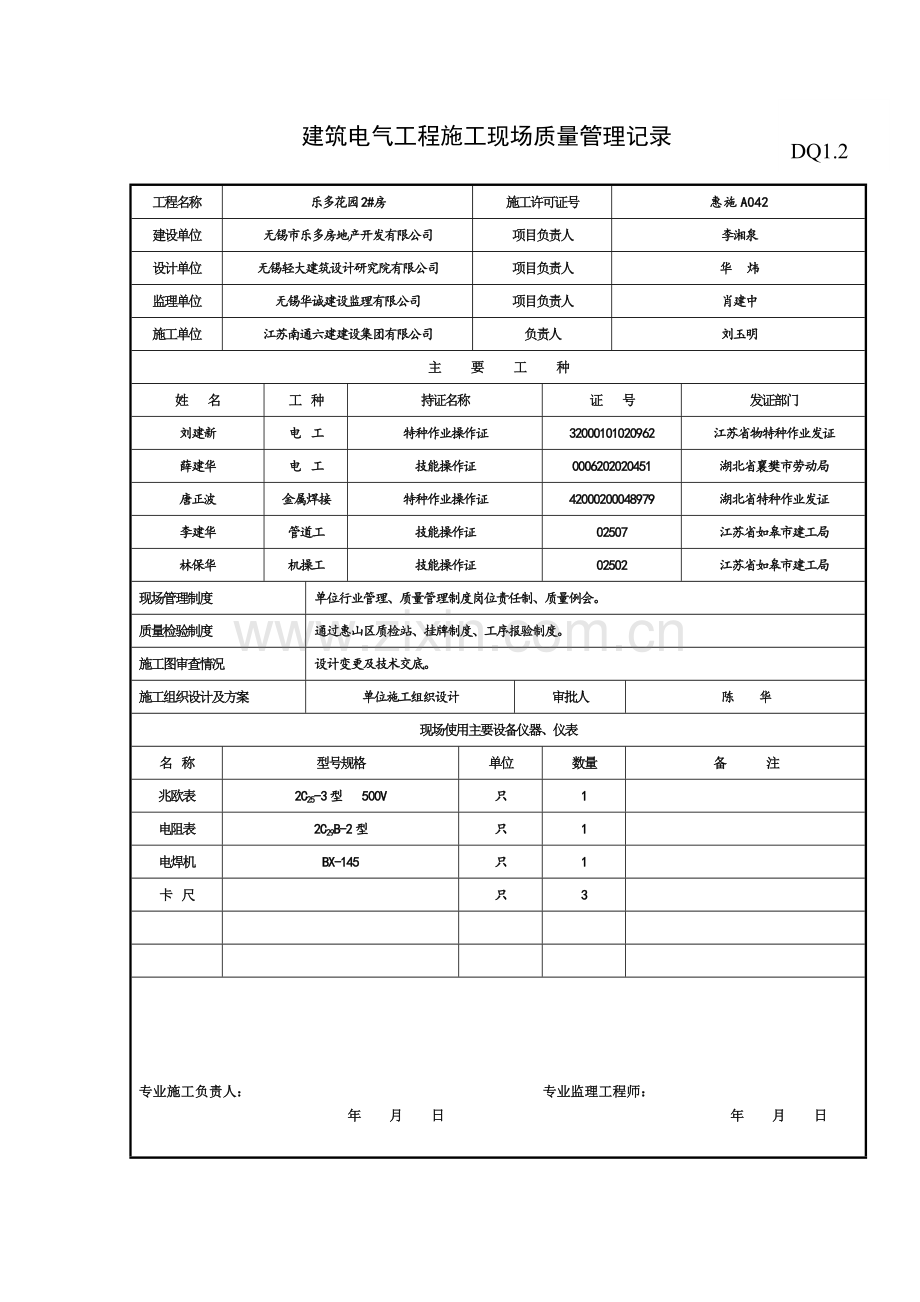

建筑电气单位工程概况表 DQ1.1工程名称乐多花园1#房建设单位乐多房地产开发公司分部（子分部）工程1、供电干线 2、电气照明 3、防雷保护接地 4、变配电设备名称型号规格单位数量安装地点变压器站变配柜低配柜动力箱柜商店转接箱PSZ只1低压动力照明风机配电箱PF1、PF2只3地下室开关箱K1、2、3只3正风压机配电箱PY只4公共动力配电箱PDL1、2只2公共照明配电箱PDM1、2只2屋顶电梯电源箱PT1-3只4梯间电表箱只4商店配电箱PS1-15只15梯间公共配电箱只4分户箱只96动力电缆照明插座箱防雷接地系统防雷保护接地组1基础钢筋焊接与扁铁直埋。接闪器10镀锌圆钢、20*4扁铁系统1构架顶、屋顶、女儿墙顶其它 专业施工负责人：刘建新 年 月 日专业监理工程师： 年 月 日DQ1.2建筑电气工程施工现场质量管理记录工程名称乐多花园2#房施工许可证号惠施A042建设单位无锡市乐多房地产开发有限公司项目负责人李湘泉设计单位无锡轻大建筑设计研究院有限公司项目负责人华 炜监理单位无锡华诚建设监理有限公司项目负责人肖建中施工单位江苏南通六建建设集团有限公司负责人刘玉明主 要 工 种姓 名工 种持证名称证 号发证部门刘建新电 工特种作业操作证32000101020962江苏省物特种作业发证薛建华电 工技能操作证0006202020451湖北省襄樊市劳动局唐正波金属焊接特种作业操作证42000200048979湖北省特种作业发证李建华管道工技能操作证02507江苏省如皋市建工局林保华机操工技能操作证02502江苏省如皋市建工局现场管理制度单位行业管理、质量管理制度岗位责任制、质量例会。质量检验制度通过惠山区质检站、挂牌制度、工序报验制度。施工图审查情况设计变更及技术交底。施工组织设计及方案单位施工组织设计审批人陈 华现场使用主要设备仪器、仪表名 称型号规格单位数量备 注兆欧表2C25-3型 500V只1电阻表2C29B-2型只1电焊机BX-145只1卡 尺只3专业施工负责人： 专业监理工程师： 年 月 日 年 月 日建筑电气分部（子分部）工程质量验收记录 DQ1.3工程名称乐多花园1#房结构类型框 架层数十二层施工单位南通六建公司技术部门负责人陈 华质量部门负责人徐玉楼分包单位分包单位负责人分包技术负责人序号分项工程名称检验批数施工单位检查评定验收意见1成套配电箱工程2评定合格2电线管敷设工程13评定合格3电缆头制作、接线各线路绝缘测试5评定合格4普通灯具分项工程5评定合格5开关插座安装分项工程5评定合格6建筑物照明通电运行分项工程5评定合格7接地装置安装分项工程1评定合格8避雷引下线安装分项工程12评定合格9接闪器安装分项工程2评定合格10电缆桥架安装和桥架内电缆敷设5评定合格11质量控制资料应查项数项核查结果资料齐全、符合要求。安全和功能检验(检测)报告应查项数项核查结果资料齐全、符合要求。观感质量验收应查项数 项好 项一般; 项差; 项验收意见分包单位技术、质量负责人：项目经理： 年 月 日施工单位技术、质量负责人：陈 华 分部工程符合相应技术标准。项目经理： 刘玉明 年 月 日监理(建设)单 位电气监理工程师：总监理工程师：(建设单位项目负责人) 年 月 日 建筑电气工程质量控制资料核查记录 DQ1.4工程名称乐多花园1#房施工单位江苏南通六建公司序号资料名称份数检查意见检查人1图纸会审、设计变更、洽谈记录资料齐全、符合要求。陈 华2材料配件合格证及进场检试报告资料齐全、符合要求。陈 华3隐蔽工程验收记录资料齐全、符合要求。陈 华4设备调试记录5接地、绝缘电阻测试记录资料齐全、符合要求。陈 华6空载和负载试运行记录资料齐全、符合要求。陈 华7电气设备交接记录资料齐全、符合要求。陈 华8工序交接合格等安装施工记录9分项、分部工程质量验收记录资料齐全、符合要求。陈 华检查结论：依据图纸设计、施工规范均符合要求。 施工单位项目经理：刘玉明 年 月 日验收意见：总监理工程师 （建设单位项目负责人） 年 月 日建筑电气工程安全和功能检验资料核查及主要功能抽查 DQ1.5工程名称乐多花园1#房施工单位江苏南通六建公司序号安全和工程检查项目份数检查意见检查结果核（抽）查人1照明全负荷试验记录符合要求合格陈 华2大型灯具牢固性试验记录3避雷接地电阻测试记录符合要求合格陈 华4线路、插座、开关接地及其它部分检验记录符合要求合格陈 华5正式通电后可抽测1各类电源自动切换或断电装置2馈电线路的绝缘电阻3接地（PE）或接零（PEN）的导通状态连接可靠合格陈 华4开关插座的接线正确性左零线、右相线正确陈 华5漏电保护装置的动作电流和时间小于30MA小于0.15正常陈 华6接地装置的接地电阻符合要求合格陈 华7由照明设计确定的照度等抽查和检验意见 安全和功能检验核查资料符合要求。施工技术负责人：陈华施工单位项目经理： 刘玉明 年 月 日验收结果；总监理工程师；（建设单位项目负责人） 年 月 日 建筑电气工程观感质量检查记录 DQ1.6工程名称乐多花园1#房施工单位江苏南通六建公司序号项 目抽查情况质量评价好一般差1配电箱、盘板、接线盒一般好好好一般好一般好好一般好2设备器具、开关、插座一般好好好一般好好好好一般好3线路敷设一般好一般好一般好一般一般好一般一般4防雷、接地好一般好好一般好好好好好好5 67观感质量综合评价好 经检查观感质量为好 施工单位项目经理：刘玉明 年 月 日总监理工程师； （建设单位项目负责人） 年 月 日建筑电气工程材料、设备、成品、半成品出厂合格证 及进场检（试）验报告汇总表（检测报告） DQ2.1工程名称乐多花园2#房施工单位江苏南通六建公司序号材料设备名称规格型号单位数量生产厂家使用部门（系统）备 注1镀锌管D25-D125m按图无锡利达钢管厂进户2镀锌扁钢40*4m按图无锡利达钢管厂接地3镀锌圆钢10m按图无锡利达钢管厂防雷接地4PVC电线管20-32m按图江阴市恒通模塑有限公司照明系统5开关、插座塑料安装盒86型只按图台州市黄岩北城金石塑料厂照明系统隔离开关、小型断路器只按图浙江正泰电气股份有限公司电气系统6电 线BV2.5-BV10m按图无锡新远程电缆有限公司照明系统7电 线ZR-VV5*6NH-VV4*25m按图无锡远东电缆厂照明系统8总等电位联结箱只按图无锡市太湖城电气有限公司电气系统9电视电话分线箱只按图无锡市太湖城电气有限公司电气系统10电表箱台按图无锡市天宇高压开关厂电气系统11总箱（转接箱）台按图无锡市天宇高压开关厂电气系统12用户配电箱只按图无锡市天宇高压开关厂电气系统13配电柜只按图无锡市天宇高压开关厂电气系统技术负责人：陈华 质量检查员： 年 月 日电导管内穿线隐蔽验收记录 DQ2.4工程名称乐多花园1#房建设单位乐多房地产开发有限公司分项工程电气安装分项工程施工单位江苏南通六建公司系 统地下室配电施工图编号电施06、07工程部位导线型号及规格隐蔽数量隐蔽内容地下室墙体至一层墙体VV-5*10mm、全数小商场电源线地下室墙体至顶板NHBV-5*2.5mm、全数通风机电源地下室墙体至顶板BV-2*1.5mm、全数防火阀信号线地下室墙体至顶板NHKW-10*2.5mm、全数通风机强电控制线地下室墙体至顶板VV-5*2.5mm、全数潜水泵电源线地下室底板至墙体YZW-4*1.5mm、全数水泵电源线地下室底板至墙体BV-4*1.5mm、全数水位信号线地下室墙体至顶板BV-2*2.5mm、全数楼梯昭明线地下室墙体至顶板VV-5*4mm、全数地下室照明隐蔽检查情况 管内无水分、杂质、管内导线无接头，线径选择正确。 符合图纸设计及规范GB503032002要求。验收意见电气工程师 （建设单位项目负责人） 年 月 日检查意见； 符合图纸设计及施工要求技术负责人：徐卫东 质检员： 年 月 日 电导管内穿线隐蔽验收记录 DQ2.4工程名称乐多花园1#房建设单位乐多房地产开发有限公司分项工程电气安装分项工程施工单位江苏南通六建公司系 统电气照明（东一单元）施工图编号电施02、08-12工程部位导线型号及规格隐蔽数量隐蔽内容底层地坪一层顶部BV-2.5mm、全数照明、电源引上二层地坪二层顶部BV-2.5mm、全数照明、电源引上三层地坪三层顶部BV-2.5mm、全数照明、电源引上四层地坪四层顶部BV-2.5mm、全数照明、电源引上五层地坪五层顶部BV-2.5mm、全数照明、电源引上六层地坪六层顶部BV-2.5mm、全数照明、电源引上七层地坪七层顶部BV-2.5mm、全数照明、电源引上八层地坪八层顶部BV-2.5mm、全数照明、电源引上九层地坪九层顶部BV-2.5mm、全数照明、电源引上十层地坪十层顶部BV-2.5mm、全数照明、电源引上十一层地坪十一层顶部BV-2.5mm、全数照明、电源引上跃层地坪跃层顶部BV-2.5mm、全数照明、电源引上接线箱至跃层分户箱BV-500V-3*10全数接线箱至分户箱总线表箱至跃层接线箱BV-500V-5*10全数表箱至分户箱总线隐蔽检查情况 管内无水分、杂质、管内导线无接头，线径选择正确。 符合图纸设计及规范GB503032002要求。验收意见电气工程师 （建设单位项目负责人） 年 月 日检查意见； 符合图纸设计及施工要求技术负责人：徐卫东 ：质检员： 年 月 日 电导管内穿线隐蔽验收记录 DQ2.4工程名称乐多花园1#房建设单位乐多房地产开发有限公司分项工程电气安装分项工程施工单位江苏南通六建公司系 统电气照明（东二单元）施工图编号电施02、08-12工程部位导线型号及规格隐蔽数量隐蔽内容底层地坪一层顶部BV-2.5mm、全数照明、电源引上二层地坪二层顶部BV-2.5mm、全数照明、电源引上三层地坪三层顶部BV-2.5mm、全数照明、电源引上四层地坪四层顶部BV-2.5mm、全数照明、电源引上五层地坪五层顶部BV-2.5mm、全数照明、电源引上六层地坪六层顶部BV-2.5mm、全数照明、电源引上七层地坪七层顶部BV-2.5mm、全数照明、电源引上八层地坪八层顶部BV-2.5mm、全数照明、电源引上九层地坪九层顶部BV-2.5mm、全数照明、电源引上十层地坪十层顶部BV-2.5mm、全数照明、电源引上十一层地坪十一层顶部BV-2.5mm、全数照明、电源引上跃层地坪跃层顶部BV-2.5mm、全数照明、电源引上接线箱至跃层分户箱BV-500V-3*10全数接线箱至分户箱总线表箱至跃层接线箱BV-500V-5*10全数表箱至分户箱总线隐蔽检查情况 管内无水分、杂质、管内导线无接头，线径选择正确。 符合图纸设计及规范GB503032002要求。验收意见电气工程师 （建设单位项目负责人） 年 月 日检查意见； 符合图纸设计及施工要求技术负责人：徐卫东 ：质检员： 年 月 日 电导管内穿线隐蔽验收记录 DQ2.4工程名称乐多花园1#房建设单位乐多房地产开发有限公司分项工程电气安装分项工程施工单位江苏南通六建公司系 统电气照明（东三单元）施工图编号电施02、08-12工程部位导线型号及规格隐蔽数量隐蔽内容底层地坪一层顶部BV-2.5mm、全数照明、电源引上二层地坪二层顶部BV-2.5mm、全数照明、电源引上三层地坪三层顶部BV-2.5mm、全数照明、电源引上四层地坪四层顶部BV-2.5mm、全数照明、电源引上五层地坪五层顶部BV-2.5mm、全数照明、电源引上六层地坪六层顶部BV-2.5mm、全数照明、电源引上七层地坪七层顶部BV-2.5mm、全数照明、电源引上八层地坪八层顶部BV-2.5mm、全数照明、电源引上九层地坪九层顶部BV-2.5mm、全数照明、电源引上十层地坪十层顶部BV-2.5mm、全数照明、电源引上十一层地坪十一层顶部BV-2.5mm、全数照明、电源引上跃层地坪跃层顶部BV-2.5mm、全数照明、电源引上接线箱至跃层分户箱BV-500V-3*10全数接线箱至分户箱总线表箱至跃层接线箱BV-500V-5*10全数表箱至分户箱总线隐蔽检查情况 管内无水分、杂质、管内导线无接头，线径选择正确。 符合图纸设计及规范GB503032002要求。验收意见电气工程师 （建设单位项目负责人） 年 月 日检查意见； 符合图纸设计及施工要求技术负责人：徐卫东 ：质检员： 年 月 日 电导管内穿线隐蔽验收记录 DQ2.4工程名称乐多花园1#房建设单位乐多房地产开发有限公司分项工程电气安装分项工程施工单位江苏南通六建公司系 统电气照明（西单元）施工图编号电施02、08-12工程部位导线型号及规格隐蔽数量隐蔽内容底层地坪一层顶部BV-2.5mm、全数照明、电源引上二层地坪二层顶部BV-2.5mm、全数照明、电源引上三层地坪三层顶部BV-2.5mm、全数照明、电源引上四层地坪四层顶部BV-2.5mm、全数照明、电源引上五层地坪五层顶部BV-2.5mm、全数照明、电源引上六层地坪六层顶部BV-2.5mm、全数照明、电源引上七层地坪七层顶部BV-2.5mm、全数照明、电源引上八层地坪八层顶部BV-2.5mm、全数照明、电源引上九层地坪九层顶部BV-2.5mm、全数照明、电源引上十层地坪十层顶部BV-2.5mm、全数照明、电源引上十一层地坪十一层顶部BV-2.5mm、全数照明、电源引上跃层地坪跃层顶部BV-2.5mm、全数照明、电源引上接线箱至跃层分户箱BV-500V-3*10全数接线箱至分户箱总线表箱至跃层接线箱BV-500V-5*10全数表箱至分户箱总线隐蔽检查情况 管内无水分、杂质、管内导线无接头，线径选择正确。 符合图纸设计及规范GB503032002要求。验收意见电气工程师 （建设单位项目负责人） 年 月 日检查意见； 符合图纸设计及施工要求技术负责人：徐卫东 ：质检员： 年 月 日 防雷接地系统布置简图 DQ2.6工程名称乐多花园1#房建设单位乐多房地产开发有限公司简图及说明：测试点，40*4镀锌扁钢引出，标高0.2处。 利用柱内两根主筋作防雷引下线,搭接处焊接大于6D。 电梯导轨接地线,40*4镀锌扁钢电梯坑内明敷,坑内底上500. 利用砼墙内二根主筋引至一层管道井,在离地300处用40*4镀锌扁钢引出墙面做接地引出点.水泵专用接地，引上至地下室水泵房预留接地连接板,40*4镀锌扁钢引出,标高为-1.100。测试点，标高0.7处住宅接地干线配电间专用接地水管道接地线住宅电表箱接地线电梯专用接地BV-25平方同芯线空PVC管保护从基础接地钢筋引上至一层消防控制室，在离地300处做接地引出点（消防控制室专用接地）。在接地室离地500处用40*4镀锌扁钢引出墙面做等电位联结板。 图示接地网范围利用基础底板下部二根主筋焊接组成共用接地网， 搭接长度大于6D。 基础接地平面图验 收 意 见专业工程师： 年 月 日质检员：技术负责人：徐卫东 年 月 日附：防雷接地简图。配线敷设施工隐蔽验收记录 DQ2.7建设单位乐多房地产开发有限公司环 境单位工程乐多花园1#房施工图号电施07分项工程电气安装分项工程施工部位地下室桥架系统/回路编号型号及规格敷设方法隐蔽数量备 注风机电源2(NHVV-5*2.5)明敷全数去PF3双速风机电源4(NHVV-4*35+16)明敷全数去PF1、2生活水泵电源2(VV-5*16)明敷全数去PL4消防水泵电源2(NHVV-4*120+70)明敷全数去PLS排水泵电源10(NHVV-5*2.5)明敷全数去PB1-5商场电源15(VV-5*10)明敷全数地下室电源3(VV-5*4)明敷全数去K1-3屋顶正压风机电源8(NHVV-5*16)明敷全数住宅电梯电源8(NHVV-4*25+PE16)明敷全数消防水泵强电控制线3(NHKVV-10*2.5)明敷全数风机消防强电控制线7(NHKVV-10*2.5)明敷全数消防室电源2(NHVV-5*10)明敷全数检查项目检查情况敷设外观检查良好敷设方式沿桥架明敷。简图及隐蔽说明： 桥架内无水分、杂质、导线无接头，线径选择正确。 符合图纸设计及规范GB503032002要求。验收意见专业监理工程师 （建设单位项目负责人） 年 月 日检查结果： 符合图纸设计及施工要求专业施工技术负责人：徐卫东 质检员： 年 月 日 配线敷设施工隐蔽验收记录 DQ2.7建设单位乐多房地产开发有限公司环 境单位工程乐多花园1#房施工图号电施07分项工程电气安装分项工程施工部位地下室桥架系统/回路编号型号及规格敷设方法隐蔽数量备 注正压风机消防强电控制线NHKVV-10*2.5明敷全数屋顶正压风机电源2(NHVV-5*16)明敷全数住宅电梯电源2(NHVV-4*25+PE16)明敷全数住宅电源9(VV-5*16)明敷全数消防水泵强电控制线3(NHKVV-10*2.5)明敷全数排水泵电源2(NHVV-5*2.5)明敷全数生活水泵电源2(VV-5*16)明敷全数消防水泵电源2(NHVV-4*120+70)明敷全数商场电源13(VV-5*10)明敷全数风机消防强电控制线5(NHKVV-10*2.5)明敷全数风机电源2(NHVV-5*2.5)明敷全数去PF3双速风机电源2(NHVV-4*35+16)明敷全数去PF2排水泵电源6(NHVV-5*2.5)明敷全数去PB2-4检查项目检查情况敷设外观检查良好敷设方式沿桥架明敷。简图及隐蔽说明： 桥架内无水分、杂质、导线无接头，线径选择正确。 符合图纸设计及规范GB503032002要求。验收意见专业监理工程师 （建设单位项目负责人） 年 月 日检查结果： 符合图纸设计及施工要求专业施工技术负责人：徐卫东 质检员： 年 月 日 配线敷设施工隐蔽验收记录 DQ2.7建设单位乐多房地产开发有限公司环 境单位工程乐多花园1#房施工图号电施07分项工程电气安装分项工程施工部位地下室桥架系统/回路编号型号及规格敷设方法隐蔽数量备 注地下室电源2(VV-5*4)明敷全数去K3屋顶正压风机电源6(NHVV-5*16)明敷全数住宅电梯电源6(NHVV-4*25+PE16)明敷全数住宅电源3(VV-4*185)明敷全数商场电源11(VV-5*10)明敷全数风机消防强电控制线4(NHKVV-10*2.5)明敷全数风机电源2(NHVV-5*2.5)明敷全数去PF3双速风机电源2(NHVV-4*35+16)明敷全数去PF2排水泵电源4(NHVV-5*2.5)明敷全数去PB3、4地下室电源2(VV-5*4)明敷全数去K3屋顶正压风机电源4(NHVV-5*16)明敷全数住宅电梯电源4(NHVV-4*25+PE16)明敷全数住宅电源2(VV-4*185)明敷全数检查项目检查情况敷设外观检查良好敷设方式沿桥架明敷。简图及隐蔽说明： 桥架内无水分、杂质、导线无接头，线径选择正确。 符合图纸设计及规范GB503032002要求。验收意见专业监理工程师 （建设单位项目负责人） 年 月 日检查结果： 符合图纸设计及施工要求专业施工技术负责人：徐卫东 质检员： 年 月 日 配线敷设施工隐蔽验收记录 DQ2.7建设单位乐多房地产开发有限公司环 境单位工程乐多花园1#房施工图号电施07分项工程电气安装分项工程施工部位地下室桥架系统/回路编号型号及规格敷设方法隐蔽数量备 注商场电源8(VV-5*10)明敷全数风机消防强电控制线3(NHKVV-10*2.5)明敷全数风机电源2(NHVV-5*2.5)明敷全数去PF3双速风机电源2(NHVV-4*35+16)明敷全数去PF2排水泵电源2(NHVV-5*2.5)明敷全数去PB4地下室电源VV-5*4明敷全数去K3屋顶正压风机电源2(NHVV-5*16)明敷全数住宅电梯电源2(NHVV-4*25+PE16)明敷全数住宅电源2(VV-4*185)明敷全数商场电源6(VV-5*10)明敷全数风机消防强电控制线2(NHKVV-10*2.5)明敷全数风机电源2(NHVV-5*2.5)明敷全数去PF3排水泵电源2(NHVV-5*2.5)明敷全数去PB4检查项目检查情况敷设外观检查良好敷设方式沿桥架明敷。简图及隐蔽说明： 桥架内无水分、杂质、导线无接头，线径选择正确。 符合图纸设计及规范GB503032002要求。验收意见专业监理工程师 （建设单位项目负责人） 年 月 日检查结果： 符合图纸设计及施工要求专业施工技术负责人：徐卫东 质检员： 年 月 日 配线敷设施工隐蔽验收记录 DQ2.7建设单位乐多房地产开发有限公司环 境单位工程乐多花园1#房施工图号电施07分项工程电气安装分项工程施工部位地下室桥架系统/回路编号型号及规格敷设方法隐蔽数量备 注地下室电源VV-5*4明敷全数去K3屋顶正压风机电源2(NHVV-5*16)明敷全数住宅电梯电源2(NHVV-4*25+PE16)明敷全数住宅电源VV-4*185明敷全数风机消防强电控制线2(NHKVV-10*2.5)明敷全数风机电源2(NHVV-5*2.5)明敷全数去PF3排水泵电源2(NHVV-5*2.5)明敷全数去PB4地下室电源VV-5*4明敷全数去K3屋顶正压风机电源2(NHVV-5*16)明敷全数住宅电梯电源2(NHVV-4*25+PE16)明敷全数住宅电源VV-4*185明敷全数检查项目检查情况敷设外观检查良好敷设方式沿桥架明敷。简图及隐蔽说明： 桥架内无水分、杂质、导线无接头，线径选择正确。 符合图纸设计及规范GB503032002要求。验收意见专业监理工程师 （建设单位项目负责人） 年 月 日检查结果： 符合图纸设计及施工要求专业施工技术负责人：徐卫东 质检员： 年 月 日 配线敷设施工隐蔽验收记录 DQ2.7建设单位乐多房地产开发有限公司环 境单位工程乐多花园1#房施工图号电施
