建筑结构检测鉴定与加固课件.pptx

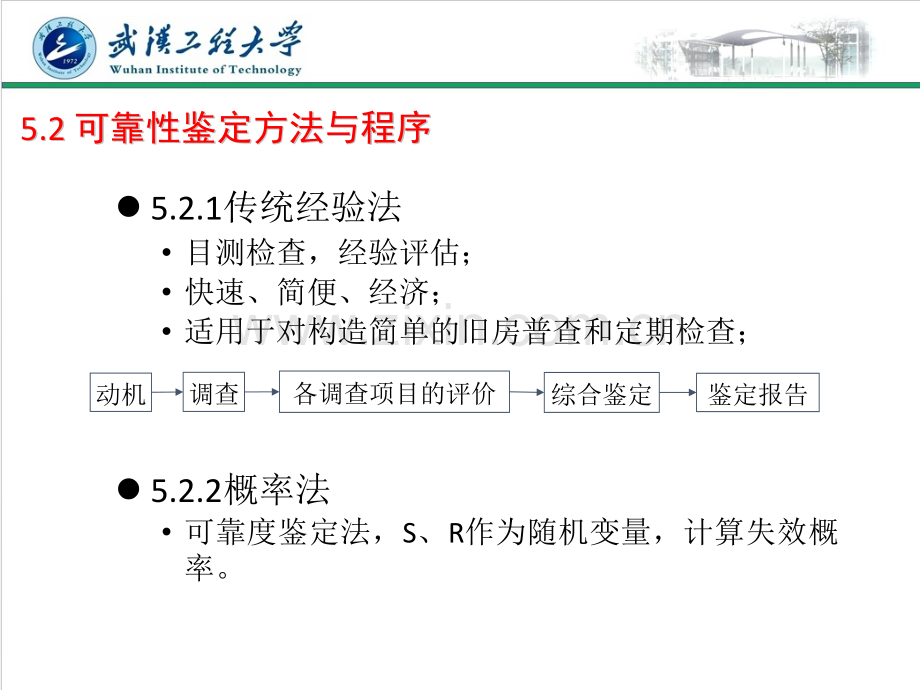

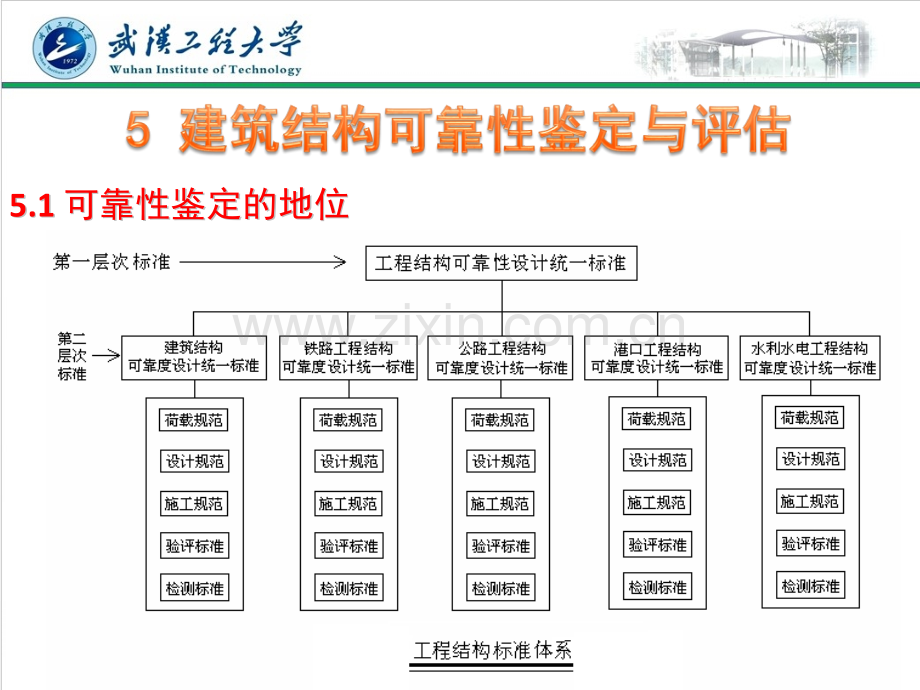

5.15.1 可靠性鉴定的地位可靠性鉴定的地位l5.2.1传统经验法目测检查，经验评估；快速、简便、经济；适用于对构造简单的旧房普查和定期检查；l5.2.2概率法可靠度鉴定法，S、R作为随机变量，计算失效概率。5.25.2可靠性鉴定方法与程序可靠性鉴定方法与程序动机调查各调查项目的评价综合鉴定鉴定报告建筑物的作用效应S、结构的抗力R之间的关系：R S表示结构可靠R=S表示结构达到极限状态R 2mm者d级，否则c级；因主筋锈蚀导致结构或构件掉角以及混凝土保护层脱落者属级。构造和连接：一、当预埋件的锚板和锚筋的构造合理，经检查无变形或位移等异常情况时，评为级或级；当预埋件的锚板有明显变形或锚板、锚筋与混凝土之间有明显滑移、拔脱现象时，根据其严重程度评为级或级。二、当连接节点的焊缝或螺栓符合国家现行标准规范规定和使用要求时，可评为级或级；当节点焊缝或螺栓连接有局部拉脱、剪断、破损或较大滑移者，根据其严重程度可评为级或级。2.5砌体结构鉴定评级子项评级：包括承载能力、变形裂缝、变形、构造和连接四个子项承载能力：与混凝土结构的方法类似，按大于1.0、0.92、0.87和小于0.87分为a、b、c、d四级；变形裂缝：指温度、收缩、变形和地基不均匀沉降引起的裂缝，主要依据裂缝宽度，同时考虑其他因素；变形：按单层和多层依据表5.13和表5.14评定；连接构造：包括墙、柱高厚比、墙柱、梁的连接等。2.6钢结构鉴定评级子项评级：包括承载能力（含构造和连接）、变形、偏差三个子项承载能力：包括强度、稳定、连接、疲劳等方面，表5.8(P64)；变形：表5.9(P64)；偏差：表5.10(P64)；以子项中主要子项为主，次要子项为辅：当次要子项比主要子项的较低等级相差不大于一级时，以主要子项中的较低等级作为该项目的等级；当次要子项比主要子项的较低等级低二级时，以主要子项中的较低等级降一级作为该项目的等级；当次要子项比主要子项的较低等级低三级时，根据次要等级的情况，把主要子项中的较低等级降一级或二级作为该项目的等级；结构类型主要子项次要子项混凝土结构承载能力构造和连接变形裂缝砌体结构承载能力构造和连接变形变形裂缝钢结构承载能力变形偏差项目评级项目评级2.7组合项目鉴定评级结构布置根据平、立面布置，选型，荷载传递，构造措施等进行评级（无量化指标）；围护结构系统包括使用功能和承重结构两个项目，取其中低等级；使用功能包括屋面、墙体和门窗、地下防水和保护措施四个子项；承重结构按相应的结构类型评级；承重结构系统先划分为若干传力树，传力树中的构件分为基本构件和非基本构件；按照（非）基本构件中各等级的比例评定传力树，按照传力树中各等级的比例评定承重结构。2.8单元鉴定评级单元评级以承重结构系统为主，结合结构布置、围护结构的等级进行评定；当三者相差不大于一级时，以承重结构系统的等级为鉴定单元的评定等级；当其他两者比承重结构系统低二级时，以承重系统的等级降一级作为鉴定单元的评定等级；当低三级时，可视具体情况降一级或二级作为承重体系的评定等级；根据鉴定单元的重要性、耐久性、使用条件和状态等要求，可对上述评定等级作不大于一级的调整。
