一、 工程概况
1. 工程名称：山东xxxxxx仿真实验楼呼吸式幕墙工程
2. 工程地点：山东省xxxx部开发区
3. 建设单位(业主)：xxxxx
4. 层 数：地上三层，地下一层
5. 工程结构形式：框架结构
6. 建筑面积：2623.9㎡
7. 建筑标高：14.70m
8. 民用建筑工程设计等级：二级
9. 地面粗糙度类型：B类
10. 建筑结构使用年限：50年
11. 建筑物耐火等级：二级
12. 建筑幕墙结构安全等级：二级
13. 后锚固安全等级：二级
14. 建筑幕墙结构设计使用年限：25年
15. 幕墙标高：10.800米
16. 抗震设防烈度：六度
本工程外装饰项目：① C12、C13外循环呼吸式幕墙（外层幕墙采用点驳幕墙，内层采用断桥隔热铝合金内平开内下悬窗）；
二、 呼吸式幕墙工作原理
呼吸式幕墙，又称双层幕墙、双层通风幕墙、热通道幕墙等90年代在欧洲出现，它由内、外两道幕墙组成，内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。
Ø 呼吸式幕墙的原理
呼吸式幕墙由内外两层玻璃幕墙组成，与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源42%-52%；制冷时节约能源38%-60%。由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。本工程采用自动敞开式外循环体系。

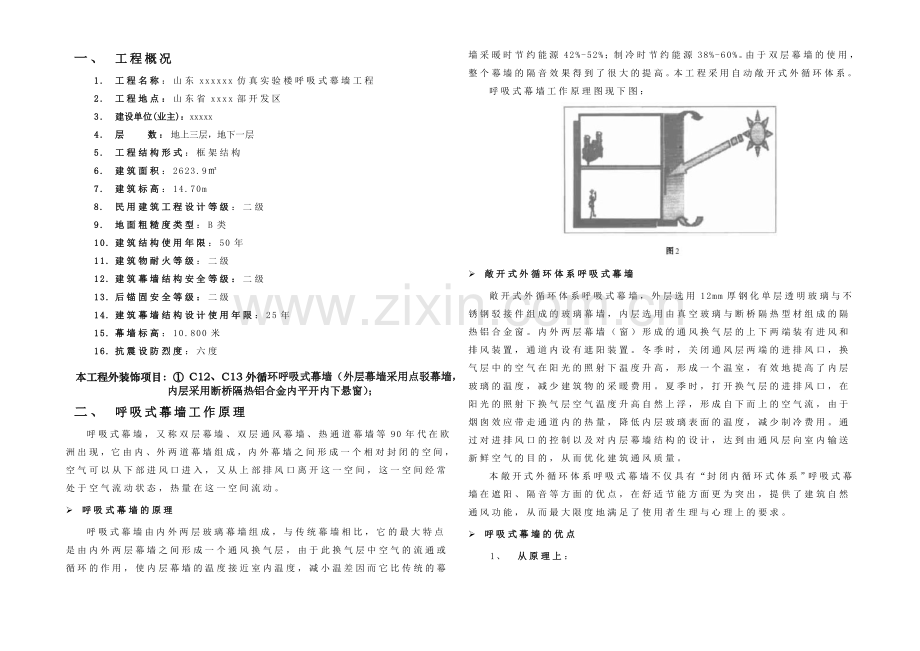

呼吸式幕墙工作原理图现下图：

Ø 敞开式外循环体系呼吸式幕墙
敞开式外循环体系呼吸式幕墙，外层选用12mm厚钢化单层透明玻璃与不锈钢驳接件组成的玻璃幕墙，内层选用由真空玻璃与断桥隔热型材组成的隔热铝合金窗。内外两层幕墙（窗）形成的通风换气层的上下两端装有进风和排风装置，通道内设有遮阳装置。冬季时，关闭通风层两端的进排风口，换气层中的空气在阳光的照射下温度升高，形成一个温室，有效地提高了内层玻璃的温度，减少建筑物的采暖费用。夏季时，打开换气层的进排风口，在阳光的照射下换气层空气温度升高自然上浮，形成自下而上的空气流，由于烟囱效应带走通道内的热量，降低内层玻璃表面的温度，减少制冷费用。通过对进排风口的控制以及对内层幕墙结构的设计，达到由通风层向室内输送新鲜空气的目的，从而优化建筑通风质量。
本敞开式外循环体系呼吸式幕墙不仅具有“封闭内循环式体系”呼吸式幕墙在遮阳、隔音等方面的优点，在舒适节能方面更为突出，提供了建筑自然通风功能，从而最大限度地满足了使用者生理与心理上的要求。
Ø 呼吸式幕墙的优点
1、 从原理上：
呼吸式幕墙采用“烟囱效应”与“温室效应”的原理，是从幕墙的功能上解决节能问题；单层幕墙则只是从材料的选用上，通过材料本身的特性来达到一定的节能效果。
2、 从环保上：
呼吸式幕墙由于其功能解决节能，外层玻璃选用无色透明玻璃或低反射玻璃，可最大限度地减少玻璃反射带来的不良影响（“光污染”）；单层玻璃幕墙为保证室内外效果与节能的考虑，玻璃一般选用有一定反射功能的镀膜玻璃。
3、 从节能上：
呼吸式幕墙由于换气层的作用，比单层幕墙节能约50%.是解决建筑节能的一个新的方向。
4、 从使用上：
换气层的出现，使呼吸式幕墙夏季节省制冷费用，冬季可节省取暖费用。同时遮阳百叶置于换气层，能有效地防止日晒又不影响立面效果。
5、 从舒适度方面：
呼吸式幕墙的隔音性能可达到55dB，让室内生活与工作的人们有一个清静的环境；另一方面，无论天气好坏，勿须开窗换气层都可直接将自然空气传至室内，为室内提供新鲜空气，从而提高室内的舒适度。并有效地降低建筑单纯依赖暖通设备机械通风带来的弊病。
Ø 呼吸式幕墙的材料选用
因本工程所在地处于北方寒冷地区因采暖时间长，主要是利用换气层的“温室效应”来减少室内热量的散失。外层点驳幕墙玻璃为12mm厚钢化玻璃，内层采用真空LOW-E低辐射玻璃、断热铝型材，600mm宽的换气层宽度将会达到较好的节能效果。
三、 真空玻璃新材料应用简述
真空玻璃是将两片平板玻璃四周密闭起来，将其间隙抽成真空并密封排气孔，两片玻璃之间的间隙为0.1～0.2mm，真空玻璃的两片有一片是低辐射玻璃，这样就将通过真空玻璃的传导、对流和辐射方式散失的热降到最低，其工作原理与玻璃保温瓶的保温隔热原理相同。真空玻璃是玻璃工艺与材料科学、真空技术、物理测量技术、工业自动化及建筑科学等，多种学科、多种技术、多种工艺协作配合的硕果。真空玻璃如下图：

Ø 真空玻璃的优点
1、 保温性能：热传递通常有三种方式：对流、传导和辐射。由于真空玻璃中间是真空层，基本上消除了对流传热和传导传热，同时组成真空玻璃的原片玻璃可以选择低辐射膜玻璃即Low-E玻璃，能够大幅度降低辐射传热。真空玻璃与中空玻璃相比保温性能更好，热阻更高，一般的单片玻璃传热系数是6，中空玻璃是3.4，真空玻璃的传热系数达到1.2，因此具有更好的防结露性能和隔热性能。真空玻璃两片玻璃中间的真空层消除了传导与对流传热，使房间与外界的热交换降到极限，据国家建筑工程质量监督检测中心提供的数据显示：真空玻璃的保温性能是中空玻璃的2倍，是单片玻璃的4倍。
2、 防雾防露：由于普通单片玻璃遇冷发生结露时，玻璃窗湿淋淋容易弄脏墙壁与地面，损伤窗框，还为霉菌提供了生存空间，所以它已跟不上建筑市场的发展。中空玻璃虽比单片玻璃有所进步，但因经常产生雾气或结露，影响采光和视野的清晰又无法擦去而不能满足人们生活质量日益提高的要求。真空玻璃的出现则很好地解决了这个问题。真空玻璃具有较好的隔热性能，室内一侧玻璃表面温度不易下降，即使室外温度很低，也不易形成雾结露。此外，真空玻璃中间是真空层，绝不会发生中空玻璃由于间隔中含有湿气，在降温时出现的内结露现象。
3、 隔声性能：由于真空玻璃特有的构造，对于声音的传播可大幅度降低，在整个音域范围都可实现良好的隔音。在降低外界噪音传人同时，室内生活声音也不易外传，容易给人们创造一个温馨舒适的港湾环境。
4、 抗风压性能：真空玻璃中的两片玻璃，通过支撑物牢固地压在一起，具有与同等厚度的单片玻璃相近的刚性，一般来说它的耐风压性能是中空玻璃的1.5倍。
5、 超长的耐久性：真空玻璃是一种新产品，真空玻璃又不同于中空玻璃。因此，不能完全按中空玻璃试验方法进行，而主要参照GBll944-89中空玻璃标准而拟定紫外线照射、气候循环、高温高湿度试验。试验表明即使是在苛刻的条件下真空玻璃同样具有长期稳定耐久性能。
真空玻璃与中空玻璃参数对比

Ø 真空玻璃材料选用
因本工程所在地处于北方寒冷地区因采暖时间长，内层采用真空LOW-E低辐射玻璃（一片为5mm普通白透明钢化玻璃、另一片为5mmLOW-E低辐射玻璃。
四、 设计依据
1、 设计规范
1）《建筑结构荷载规范》GB50009-2001(2006年版)
2）《建筑抗震设计规范》GB50011-2001
3）《钢结构设计规范》GB50017-2003
4）《建筑设计防火规范》GB50016-2006
5）《建筑结构可靠度设计统一标准》GB50068-2001
6）《工程抗震术语标准》JGJ/T97-95
7）《中国地震烈度表》 GB/T 17742-1999
8）《地震震级的规定》 　GB/T 17740-1999
9）《建筑物防雷设计规范》 GB50057-94
10）《混凝土结构设计规范》 GB 50010-2002
11）《中国地震动参数区划图》 GB 18306-2001 新制定
12）《防静电工程技术规范》 DGJ 08-83-2000新制定
13）《建筑构件和单元 热阻和传热系数计算方法》GB/T20311-2006
14）《建筑工程抗震设防分类标准》GB 50223-2004
15）《公共建筑节能设计标准》 GB 50189-2005
2、 幕墙及铝合金窗工程技术规范
1）《玻璃幕墙工程技术规范》JGJ102-2003
2）《建筑玻璃应用技术规范》JGJ113-2003
3）《玻璃幕墙工程技术规范应用手册》
4）《建筑幕墙》GB/T21086-2007
5）《建筑防火封堵应用技术规程》 CECS 154：2003新制定
8）《混凝土用膨胀型、扩孔型建筑锚栓》 JG 160-2004新制定
9）《混凝土结构后锚固技术规程》 JGJ 145-2004新制定
10）《铝合金窗》　　GB/T8479—2003
11）《铝合金窗》建筑标准设计图集　L03J602
12）《铝合金门窗工程设计、施工及验收规范》DBJ15-30-2002
3、 材料标准
3.1 铝型材标准
1) 《铝合金建筑型材第1部分基材》GB/T5237.1-2004
2) 《铝合金建筑型材第4部分粉末喷涂型材》GB/T5237.4-2004
3) 《铝合金建筑型材第6部分隔热型材》GB/T5237.6-2004
3.2钢材材料标准
1) 《碳素结构钢》GB/T700-2006
2) 《优质碳素结构钢》GB/T699-1999
3) 《合金结构钢》GB/T3077-1999
4) 《金属覆盖层铁件的锌电镀层》 GB/T9799-1997
5) 《金属覆盖层钢铁制品热镀锌层技术要求》GB/T13912-2002
3.3玻璃材料标准
1) 《建筑用安全玻璃 第2部分 钢化玻璃》GB15763.2-2005
2) 《浮法玻璃》GBll614-1999
3) 《中空玻璃》GB/T11944-2002
4) 《镀膜玻璃 第2部分：低辐射镀膜玻璃》GB/T18915.2-2002
3.4铝合金窗及建筑幕墙用紧固件材料标准
1) 《紧固件机械性能 螺栓、螺钉和螺柱》GB 3098.1-2000
2) 《紧固件机械性能 螺母 粗牙螺纹》GB 3098.2-2000
3) 《紧固件机械性能 螺母 细牙螺纹》GB 3098.4-2000
4) 《紧固件机械性能 自攻螺钉》 GB 3098.5-2000
5) 《紧固件机械性能 不锈钢螺栓、螺钉、螺柱》GB 3098.6-2000
6) 《紧固件机械性能 不锈钢 螺母》 GB 3098.15-2000
7) 《螺纹紧固件应力截面积和承载面积》GB/T16823.1-1997
8) 《紧固件机械性能 抽芯铆钉》 GB/T 3098.19-2004
9) 《六角螺母 C级》 GB/T 41-2000
10) 《弹簧垫圈》 GB93-1987
11) 《平垫圈 C级》 GB95-2000
12) 《平垫圈 A级》 GB97.1-2002
13) 《六角头螺栓 C级》GB/T5780-2000
14) 《六角头全螺纹 C级》GB/T5781-2000
15) 《六角头螺栓》GB/T5782-2000
16) 《六角头螺栓细杆 B级》GB/T5784-1986
17) 《螺纹紧固件应力截面积和承载面积》GB/T16823.1-1997
18) 《统一螺纹 公差》GB/T20666-2006
19) 《统一螺纹 极限尺寸》GB/T20667-2006
20) 《统一螺纹 基本尺寸》GB/T20668-2006
21) 《统一螺纹 牙型》GB/T20669-2006
22) 《统一螺纹 直径与牙数系列》GB/T20670-2006
3.4不锈钢材料标准
1) 《不锈钢冷轧钢板及钢带》GB/T3280-2007
2) 《不锈钢热轧钢板及钢带》GB/T4237-2007
3) 《不锈钢和耐热钢冷轧钢带》GB/T4239-1991
1) 《紧固件机械性能 不锈钢螺栓、螺钉和螺柱》GB/T 3098.6
2) 《紧固件机械性能 不锈钢螺母》GB/T 3098.15
3.5建筑幕墙及门窗密封材料标准
1）《建筑橡胶密封垫预成型实心硫化的结构密封垫用材料规范》GBl0711
2）《工业用橡胶板》GB/T5574-1994
3）《硅酮建筑密封胶》GB/T14683-2003
4）《聚氨酯建筑密封胶》JC 482-2003
4、 建筑幕墙及门窗试验标准
1) 《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007
2) 《建筑幕墙平面内变形性能检测方法》GB/T18250-2000
3) 《建筑外窗抗风压性能分级及其检测方法》 GB7106-2002
4) 《建筑外窗气密性能分级及其检测方法》 GB7107-2002
5) 《建筑外窗水密性能分级及其检测方法》 GB7108-2002
6) 《建筑外窗保温性能分级及其检测方法》 GB7108-2002
7) 《建筑外窗采光性能分级及检测方法》GB/T 11976-2002
8) 《建筑密封材料试验方法》 GB/T 13477（1-20）-2002新制定
5、 工程验收依据
1) 《建筑装饰装修工程质量验收规范》GB50210-2001
2) 《钢结构工程施工质量验收规范》GB50205
3) 《玻璃幕墙工程技术规范》JGJ102-2003
4) 《玻璃幕墙工程质量验收标准》JGJ/139-2001
5) xxxxx市建筑质量监督站有关验收规范；
6、 设计中满足的技术要求
1) 济南地区基本风压为0.45KN/m2，大面风压体形系数为1.2，墙角部位体型系数为1.8。
2) 抗震按6度设防。
3) 幕墙构件安全按二级考虑。
4) 幕墙设计时考虑幕墙自重、风荷载、地震作用和温度作用的最不利组合及组合系数。
7、 设计院资料
1) 工程建施电子图一套
五、 材料选择
5.1. 钢材
由于本工程结构高度较高，呼吸式幕墙需采用钢结构桁架，钢材按Q235-B碳素结构钢，表面均需要做防腐处理，表面喷涂白色面漆。
主要机械性能指标如下：
表5.2.3 钢材的强度设计值fs（N/mm2）
钢材牌号
厚度或直径d（mm）
抗拉、抗压、抗弯
抗剪
端面承压
Q235
d≤16
215
125
325
16＜d≤40
205
120
40＜d≤60
200
115
Q345
d≤16
310
180
400
16＜d≤35
295
170
35＜d≤50
265
155
注：表中厚度是指计算点的钢材厚度；对轴心受力杆件是指截面中较厚钢板的厚度.
5.2. 铝材
铝材为辽沈丽格铝业有限公司产120系列明框隔热幕墙型材；型材表面质量不允许有裂纹、起皮腐蚀和气泡存在，不可有凹凸、污点或刮痕等缺陷并符合《铝合金建筑型材第1部分基材》GB/T5237.1-2004及《铝合金建筑型材第4部分粉末喷涂型材》GB/T5237.4-2004的相关质量标准。本工程所选型材牌号：6063T5
铝合金型材的强度设计值fa（N/mm2）
铝合金牌号
状 态
壁厚（mm）
强度设计值fa
抗拉、抗压
抗剪
局部承压
6061
T4
不区分
85.5
49.6
133.0
T6
不区分
190.5
110.5
199.0
6063
T5
不区分
85.5
49.6
120.0
T6
不区分
140.0
81.2
161.0
6063A
T5
≦10
124.4
72.2
150.0
〉10
116.6
67.6
141.5
T6
≦10
147.7
85.7
172.0
〉10
140.0
81.2
163.0
5.3. 玻璃
在玻璃配置选择上，为满足建筑师的整体效果和功能需要，玻璃选用如下：内层幕墙NS52系列断桥隔热铝合金窗用玻璃均采用玻璃为5mm+5mm真空Low-e玻璃。外层幕墙为12MM厚钢化单层白玻璃，其质量符合《建筑用安全玻璃 第2部分 钢化玻璃》GB15763.2-2005《浮法玻璃》GBll614-1999《中空玻璃》GB/T11944-2002的相关现行材料标准，所用到的安全玻璃需有3C认证标志。
玻璃的力学性能满足下表的要求：
类型
厚度
（mm）
强度设计值fg(N/mm2)
大面
边缘
浮法玻璃
5-12
28.0
19.5
钢化玻璃
5-12
84.0
58.8
弹性模量
72*103 N/mm2
泊松比
0.2
线膨胀系数
1.0*10-5
5.4. 硅酮耐侯密封胶
硅酮耐侯密封胶采用广东快事达优质品。
硅硐结构密封胶同一工程应采用同一品牌的硅硐密封胶，不同品牌的结构密封胶不得混用，所使用的硅酮耐侯密封胶均应有保质年限，不得使用过期的硅酮耐侯密封胶；用硅硐结构密封胶黏结固定构件时，注胶最适宜施工温度为15℃以上30℃以下，相对湿度50%以上，且洁净、通风的室内进行，胶的宽度、厚度应符合设计要求；硅酮耐候密封胶必须符合《玻璃幕墙工程技术规范》JGJ102-2003中3.5及3.6条国家标准，并且在有效期内使用期内使用。
所用硅硐密封胶应附合下列能要求：
幕墙硅硐耐候密封胶的性能
项目
性能

玻璃幕墙用
金属幕墙用
表干时间
1～1.5h
流淌性
无流淌
≤1.0mm
初期固化时间（25℃）
3d
4d
完全固化时间（相对湿度≥50%，温度　25±2℃）
7-14d
邵氏硬度
20-30
15-25
极限位伸强度
0.11～0.14MPa
≥1.79MPa
断裂延伸率
―
≥300%
撕裂强度
3.8N/mm
―
施工温度
5-48℃
污染性
无污染
固化后的变位承受能力
25%≤§≤50%
§≥50%
有效期
9-12个月
5.5. 五金配件
铝合金隔热内平开内下悬窗用五金件选用赖氏五金配件，不锈钢驳接件选用香港坚郎产250系列驳接接件，连接螺栓采用强度等级为A2-70的国产优质无磁不锈钢螺栓或螺钉。
序号
强度等级
承压强度
(N/mm2)
抗拉强度
(N/mm2)
抗剪强度
(N/mm2)
1
A2-70
700
320
245
5.6. 化学锚栓
玻璃幕墙固定主骨架选用M16*180化学锚栓，本工程所用到的埋件均应符合《混凝土结构后锚固技术规程》 JGJ 145-2004中的第4.2.7条，并须作现场拉拔测试试验。
5.7. 预埋件及预埋方式
5.7.1、后期埋件
采用300*300*10钢板，钢板材质为3＃钢Q235-B，并做热镀锌防腐处理，其表面处理满足防腐要求并附合国家相关现行标准《金属覆盖层钢铁制品热镀锌层技术要求》GB/T13912-2002的规定镀锌层平均厚度不得小于85微米，局部厚度不得小于70微米。固定钢板采用化学锚栓，规格为M12 ×160。详细做法见图纸内节点图。
5.7.2、埋件加工尺寸偏差
埋件加工允许误差
钢板边长的允许偏差为-3mm；
锚筋长度的允许偏差为+10mm；
锚筋的中心线偏差为±2mm；
锚筋能锚板面的垂直度偏差不大于3mm；
预埋钢板尺寸要求制作精确，锚板尺寸宜采用负公差
5.8. 其他材料
1) 玻璃幕墙缝隙填充材料：采用聚乙烯泡沫棒及保温岩棉作填充材料，其聚乙烯泡沫棒密度不应大于37Kg/m3。
2) 隔热保温材料：玻璃幕墙层间内部实体墙部分均采用50mm聚苯保温板作外墙保温处理以满足《公共建筑节能设计标准》 GB 50189-2005 的规定，由建设单位安排另单位。
六、 结构设计
1. C12及C13洞口式呼吸式幕墙：主骨架采用方钢管桁架，上部固定下部伸缩。
七、 物理性能
7.1. 抗风压性能
1、建筑幕墙抗风压性能系指：幕墙可开启部分处于关闭状态时，在风压作用下，幕墙变形不超过允许值且不发生结构损坏（如裂缝、面板破损、局部屈服、粘接失效等）及五金件松动开启困难等功能障碍的能力。其检测时幕墙试件的抗风压性能，检测变形不超过允许值且不发生结构损坏的最大压力差值。
建筑幕墙抗风压性能为2级，1.5≤P3<2.5
7.2. 水密性能
建筑幕墙可开启部分为关闭状态时，在风雨同时作用下，阻止雨水渗漏的能力，检测幕墙构件发生严重渗漏时的最大压力差值。
建筑幕墙固定部分水密性能为3级，1000≤△P<1500
建筑幕墙可开启部分水密性能为3级，500≤△P<700
7.3. 气密性能
建筑幕墙可开启部分为在关闭状态时，可开启部分以及幕墙整体阻止空气渗透的能力；其检测时幕墙试件的气密性能100Pa压力差作用下可开启部分的单位缝长空气渗透量和整体幕墙试件（含可开启部分）单位面积渗透量。
建筑幕墙开启部分气密性能为2级，1.5<qL≤2.5
建筑幕墙整体气密性能为2级，1.2<qA≤2.0
7.4. 平面内变形性能
幕墙的平面内变形性能系指建筑幕墙在地震及大风作用下，建筑物各层之间产生相对位移时，幕墙构件就会产生水平的强制位移，幕墙平面内变形性能，表征幕墙全部构造在建筑物层间变位，强制幕墙变形应予保持的性能。作为分级依据的相对位移量用不导致构件损坏的层间位移量与幕墙层高之比（角变位值）表示。
建筑幕墙平面内变形性能分级值：
分级指标
等 级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
层间变位值γ
γ≥
>γ≥
>γ≥
>γ≥
>γ≥
注：表中，式中∆为层间位移量，h为层高。
本工程平面内变形性能为二级。
7.5. 建筑幕墙抗震性能
本幕墙以6度抗震设防，在设防烈度地震作用下经修理后仍可使用；在罕遇地震作用下幕墙骨架不得脱落，确定幕墙荷载和作用效应时以最不利组合进行设计。幕墙的立柱与立柱之间用芯子连接，层间立柱间留有20MM伸缩缝并打注硅酮耐候密封胶。横料与立柱之间留有2MM伸缩缝。横竖龙骨之间用2MM厚氯丁橡胶垫分隔，不同金属间设有2mm厚隔离垫片，保证结构变形不受阻碍，并可消除因地震作用、风荷载作用、温度变化而产生的位移和自身摩擦产生的噪音。
7.6. 幕墙层间变位性能
幕墙设计以1/150的计算值为控制幕墙全部构造在建筑物层间变位时，在侧向水平力作用下，幕墙平面内的位移发生时，保持玻璃幕墙结构完整，性能正常，不至导致构件损坏。
7.7. 热工性能
幕墙的保温性能系指建筑幕墙室内外两侧存在空气温度差的条件下，幕墙阻抗从高温一侧向低温一侧传热的能力。不包括从缝隙中渗透空气的传热和太阳辐射传热。幕墙保温性能用传热系数K（在稳定传热条件下，幕墙两侧空气温度差为1K，单位时间通过单位面积的传热量，以W/m2·K计量）也可用传热阻R0（R0＝1/K，计算单位为m2·K/W）表示。幕墙的保温性能用传热系数K来表示。
建筑幕墙保温性能分级值：
建筑幕墙热工性能为6级，1.5≤K＜2.0
7.8. 空气声隔声性能
幕墙的隔声性能系指通过空气传到建筑幕墙外表的噪声，经幕墙反射，吸收及其它能量转化后的减少量，噪声通过空气传递到幕墙外表面，产生各种效应；一部分声能在幕墙表面产生反射；声能投射在幕墙激发幕墙材料振动，并将这种振动向室内空气中辐射；一部分声能沿幕墙构件以固体声形式继续传播。这样可以看出声能通过幕墙反射，吸收和其他形式的能量转化，传到室内时已有一定程度的减少，这种减少量值称为幕墙的有效隔声量, 以空气计权隔声量Rw进行分级。
经计算本建筑幕墙空气有效隔声量：35（dB）
建筑幕墙空气声隔声性能为3级，35≤Rw＜40
7.9. 耐撞击性能
以撞击物体的运动量F进行分级，分界线以下使幕墙发生损伤为依据，其分级指标应符合下表要求的规定。
分级指标
1
2
3
4
室内侧
撞击能量
700
900
〉900
-
降落高度
1500
2000
〉2000
-
室外侧
撞击能量
300
500
800
〉800
降落高度
700
1100
1800
〉1800
建筑幕墙耐撞击性能室内侧及室外侧均为2级，
7.10. 幕墙的防火性能要求
建筑幕墙应按建筑防火设计分区和层间分隔等要求采取防火措施，设计应符合GB50016-2006和GB50045的有关规定。本工程层间均需做防火，防火高度为110mm，防火钢板采用1.5mm厚镀锌钢板，内部填充耐火极限不低于1.0h防火岩棉。
7.11. 防雷性能
建筑幕墙的防雷设计应符合GB50057的有关规定。幕墙应形成自身的防雷体系并和主体结构的防雷体系有可靠的连接。玻璃幕墙层间横向均选用∮12镀锌圆钢做均压环。
7.12. 防噪声性能
幕墙骨架与主体结构的连结、幕墙骨架之间的连结均设有防噪片，有效防止因金属构件热胀冷缩或结构挠曲而产生的噪声。
7.13. 防腐蚀性能
幕墙构件不同金属之间均用PVC垫片隔离，有效防止电化腐蚀。钢件均做防腐处理。对已做好防腐处理的钢件需作焊接作业时，焊接完毕后要清除焊渣并刷防锈漆两遍做防腐处理。
7.14. 幕墙板块的可更换性
幕墙的结构形式的设计考虑到今后的维修，所有玻璃板块均设计成能单独装卸式，即一旦有某一板块由于某种原因损坏，可独立更换，绝不影响其他板块的构造。
八、 使用、保养及维护要求
第一条 建筑幕墙应按设计的规定使用，并且特别注意以下事项：
1. 不得在建筑幕墙上施加设计以外的任何荷载。
2.
3.
4.
5.
6.
7.
8.
9.
10. 进行室内装修时，室内装修分格应与幕墙杆件协调(不得在玻璃部分分格)，并且与玻璃幕墙杆件间留(10mm-15mm)的变形缝，用密封材料填缝，不得紧靠幕墙杆件。
11. 不得在建筑幕墙表面设霓虹灯(以防局部温度升高，导致钢化玻璃自爆)、招牌及广告。
12. 不得在石材幕墙进行打孔工作，
13. 窗帘盒不得固定在建筑幕墙上，窗帘应距建筑幕墙一定距离，窗帘材料应为纯棉，不能使用化纤材料。
14. 在距建筑幕墙2m范围内不得敷设埋地下的上、下管道及其他金属管线。
15. 在楼板外缘应设踏脚线，防止物件滚动撞击建筑幕墙。
16. 不得随意将玻璃面板隐框改为明框或更换为石材面板，不得随意改变幕墙分格。
17. 不得随意在建筑幕墙上添加遮阳设施，不得穿越玻璃面板设置金属管线(合理设置穿越玻璃幕墙的金属管线要有防雷设施)。
18. 不得将污水或其他含有有害物质的水向建筑幕墙表面排放。
第二条 清洁房间时，不得使用水冲洗，以免水流入防火隔断，使防火棉失效。
第三条 不允许用硬物刻划或磨擦玻璃面层及金属杆件涂漆表面，伤害其表面。
第四条 建筑幕墙工程验收交工后，使用单位应及时制订幕墙的保养、维修计划与制度。
第五条 建筑幕墙的保养应按下列要求进行：
1. 应根据幕墙面积灰污染程度，确定清洗幕墙的次数与周期，每年应至少清洗一次，清洗玻璃膜面时不允许使用清洗液，必须用柔软、纯棉布擦拭，
2.
3. 清洗幕墙外面的机械设备(如清洗机或吊篮等)应操作灵活方便，以免擦伤幕墙表面。
第六条 建筑幕墙的检查与维修应按下列要求进行：
1. 当发现螺栓松动
2.
3.
4.
5.
6. 当发现玻璃松动、开裂、破损、中空玻璃空气层结露应及时修复或更换；
7. 隐框玻璃幕墙更换玻璃应用固化期满的组件更换，不得直接玻璃幕墙上更换；
8. 当发现密封胶和密封条脱落或损坏，应及时修补与更换；
9. 当发现幕墙构件及连接件损坏，或连接件与主体结构的锚固松动或脱落，应及时更换或采限措施加固修复；
10. 定期检查幕墙排水系统，当发现堵塞，应及时疏通；
11. 当发现五金配件有脱落、损坏或功能障碍时，应及时进行更换和修复；
12.
Ø
Ø
Ø
Ø
Ø
13.
14. 对钢爪、连接件检查其锈蚀并及时处理或更换；
15.
16. 对防火隔断每半年检查一次，如发现防火棉爱潮应及时更换；
17. 在对建筑防雷系统接地电阻年检时，同时对幕墙防雷每年检测一次，如发现杆件与主体结构不连通，应及时修理。对防雷金属接闪器每年检查一次，如发现锈蚀、搭接不够，应及时修理或更换；
第七条 建筑幕墙在正常使用时，建筑幕墙产权所有人应每隔5年应进行一次全面的检查，对玻璃、密封条、密封胶、结构硅硐胶等应在不利的位置进行全面检查。
第八条 在对玻璃幕墙进行保养和维修中应符合下列安全规定：
1. 不得在4级以下风力及大雨天气进行幕墙外侧的检查、保养与维修工作；
2. 对建筑幕墙进行检查、清洗、保养、维修时所采用的机具设备(清洗机、吊篮)必须牢固、操作方便、安全可靠；
3. 在建筑幕墙的保养与维修工作中，凡属高处作业者，必须遵守现行国家标准《建筑施工高处作业安全技术规范》(JGJ 80)的有关规定。
九、 施工要求
9.1 土建工程施工
² 主体结构的施工误差为±25mm。
² 如有主体结构施工偏差过大影响我方幕墙的安装，则有土建施工单位进行调整。
9.2 铝合金窗幕墙工程施工
² 在金属元件活动连接部位可能因热胀冷缩或构件挠曲而产生摩擦声时，应严格按设计图纸设置防噪音胶片。
² 水平方向的外露密封胶应稍微倾斜以助排水。
² 本工程外幕墙为点驳幕墙，采用密封胶条密封，为防止雨水渗透，外部扣板固定后并打注硅酮耐候密封胶，
² 所有现场角焊缝必须附合设计要求，焊缝高度依据钢结构设计规范（GBJ17-2003）规定控制，并达到三级焊缝要求，所有钢材均做基层防锈处理，钢桁架施工完毕后清理焊渣，并对钢材焊接处刷红丹防锈漆两遍，表面白色面漆一遍。
9.3、铝合金隔热内平开内下悬窗安装要求：
1、窗框与墙体连接方式：预埋件连接，由总承包方提供安装用基准线：水平线、进出位线、中心线并对安装位置控制作技术交底，以总承包方提供的技术交底定窗框的安装位置。 距窗框端点180mm-200mm处设置首个固定点；固定点间距≤450mm。当预埋砌块间距与上述尺寸不同时，以预埋砌块间距为准，保证预埋件固定在预埋砌块上，在砌块位置严禁使用射钉固定。在此我方需要土建方配合预留予埋件固定点。
2、密封胶工程：施工前将窗框的保护胶带清理干净，将打胶部位清理干净。胶缝的宽度控制在5mm以内，要求胶缝平整、顺直、无明显的停顿感觉。密封胶未凝固前严禁水冲或进行不利于密封胶凝固的其它施工。打胶枪要定期清理检查，工作状态不好的严禁使用。密封胶施工中应注意不要污染窗框和墙体，妥善处理材料包装物，严禁乱丢弃废物。
十、 图纸尺寸说明
10.1 尺寸说明
图中尺寸标高以米计外，其余尺寸均以毫米计；
10.2 立面图及大样图说明
图中呼吸式幕墙大样图为外视图。
10.3 其它说明
1、 本方案尺寸依据土建结构施工图纸尺寸及，施工中如有不符，可依据实际情况做出相应的调整。如遇到较大变动时，应与设计方协商解决。幕墙所用材料如与设计不符，可根据合同所订的材料做出相应的调整。
