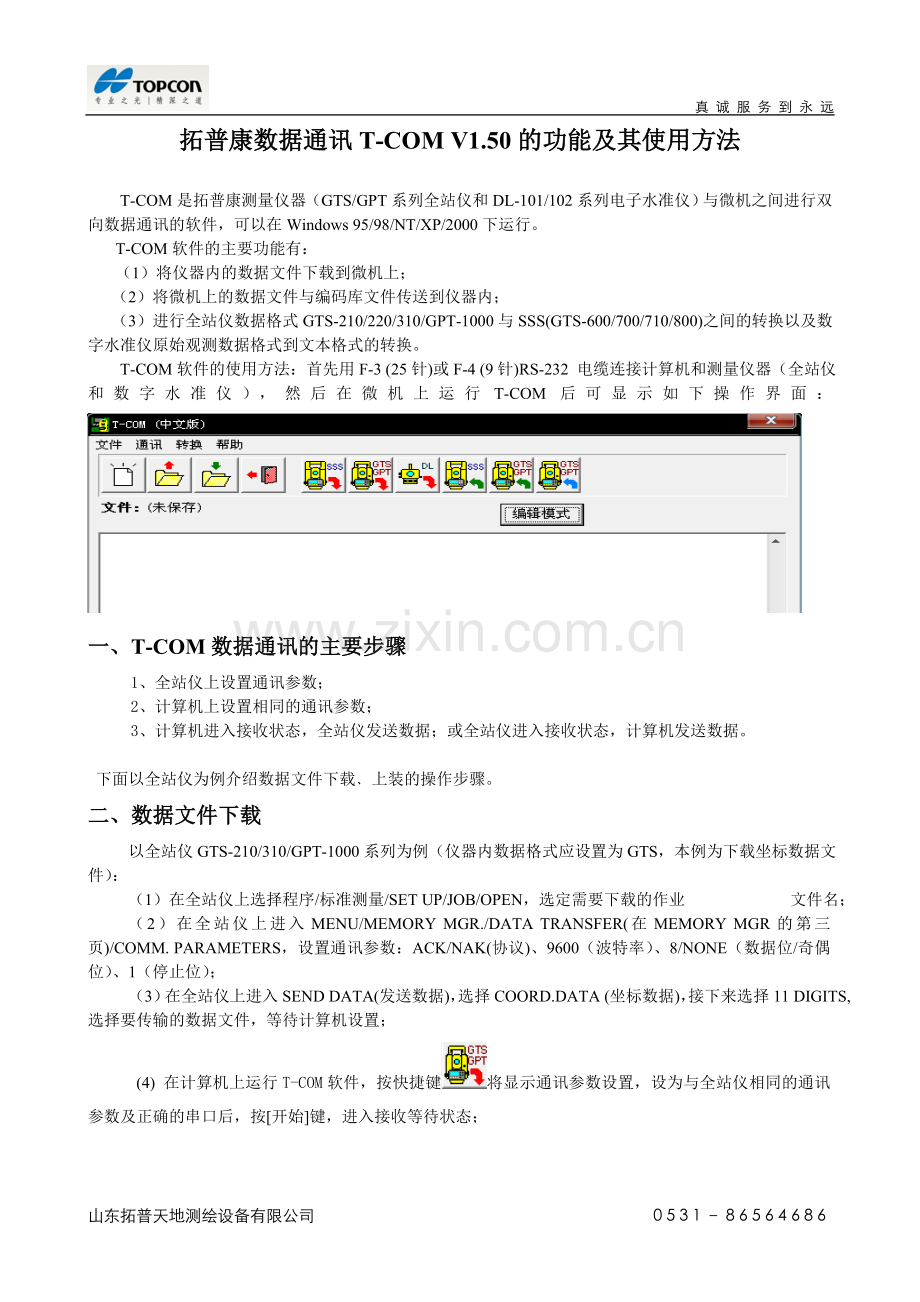

拓普康数据通讯T-COM V1.50的功能及其使用方法

T-COM是拓普康测量仪器（GTS/GPT系列全站仪和DL-101/102系列电子水准仪）与微机之间进行双向数据通讯的软件，可以在Windows 95/98/NT/XP/2000下运行。
T-COM软件的主要功能有：
（1）将仪器内的数据文件下载到微机上；
（2）将微机上的数据文件与编码库文件传送到仪器内；
（3）进行全站仪数据格式GTS-210/220/310/GPT-1000与SSS(GTS-600/700/710/800)之间的转换以及数字水准仪原始观测数据格式到文本格式的转换。
T-COM软件的使用方法：首先用F-3 (25针)或F-4 (9针)RS-232 电缆连接计算机和测量仪器（全站仪和数字水准仪），然后在微机上运行T-COM后可显示如下操作界面：
一、T-COM数据通讯的主要步骤
1、 全站仪上设置通讯参数；
2、 计算机上设置相同的通讯参数；
3、 计算机进入接收状态，全站仪发送数据；或全站仪进入接收状态，计算机发送数据。

下面以全站仪为例介绍数据文件下载﹑上装的操作步骤。
二、数据文件下载
以全站仪GTS-210/310/GPT-1000系列为例（仪器内数据格式应设置为GTS，本例为下载坐标数据文件）：
（1）在全站仪上选择程序/标准测量/SET UP/JOB/OPEN，选定需要下载的作业 文件名；
（2）在全站仪上进入MENU/MEMORY MGR./DATA TRANSFER(在MEMORY MGR的第三页)/COMM. PARAMETERS，设置通讯参数：ACK/NAK(协议)、9600（波特率）、8/NONE（数据位/奇偶位）、1（停止位）；
（3）在全站仪上进入SEND DATA(发送数据)，选择COORD.DATA (坐标数据)，接下来选择11 DIGITS,选择要传输的数据文件，等待计算机设置；
(4) 在计算机上运行T-COM软件，按快捷键将显示通讯参数设置，设为与全站仪相同的通讯参数及正确的串口后，按[开始]键，进入接收等待状态；

（5）在全站仪上按[OK]，计算机开始自动接收全站仪发送过来的数据。
（6）传完数据会在T-COM软件的文本框显示如下界面，直接点击【确认】

（7）接着出现下面对话框：去掉【添加GTS-700表头】前面的勾，然后点击【确定】。

（8）这样数据便转换成我们可以编辑的格式，另存为文本文件就可以了；

（9）同事我们还可以导出DXF格式数据，可以直接在CAD、南方CASS等成图软件里直接打开，操作如下：
在上一步的界面中点【转换】--【到DXF(仅对SSS坐标)】，接下来出现的对话框无需修改直接点【确认】，就转成了DXF格式。如下图：

接下来就可以另存为DXF文件了

到此文件传输完毕
