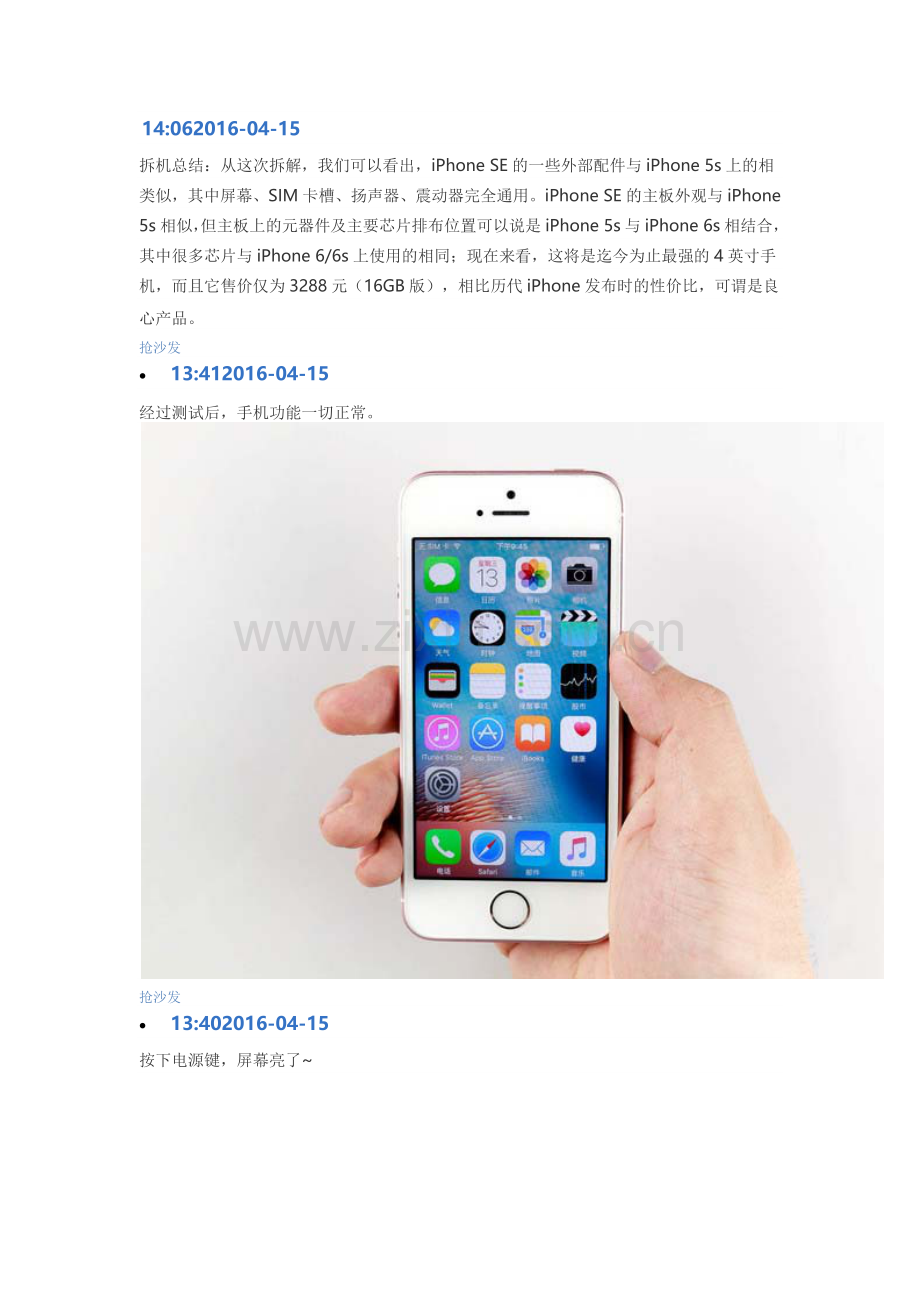

拆机总结：从这次拆解，我们可以看出，iPhone SE的一些外部配件与iPhone 5s上的相类似，其中屏幕、SIM卡槽、扬声器、震动器完全通用。iPhone SE的主板外观与iPhone 5s相似，但主板上的元器件及主要芯片排布位置可以说是iPhone 5s与iPhone 6s相结合，其中很多芯片与iPhone 6/6s上使用的相同；现在来看，这将是迄今为止最强的4英寸手机，而且它售价仅为3288元（16GB版），相比历代iPhone发布时的性价比，可谓是良心产品。
抢沙发
· 13:412016-04-15
经过测试后，手机功能一切正常。
抢沙发
· 13:402016-04-15
按下电源键，屏幕亮了~
抢沙发
· 13:392016-04-15

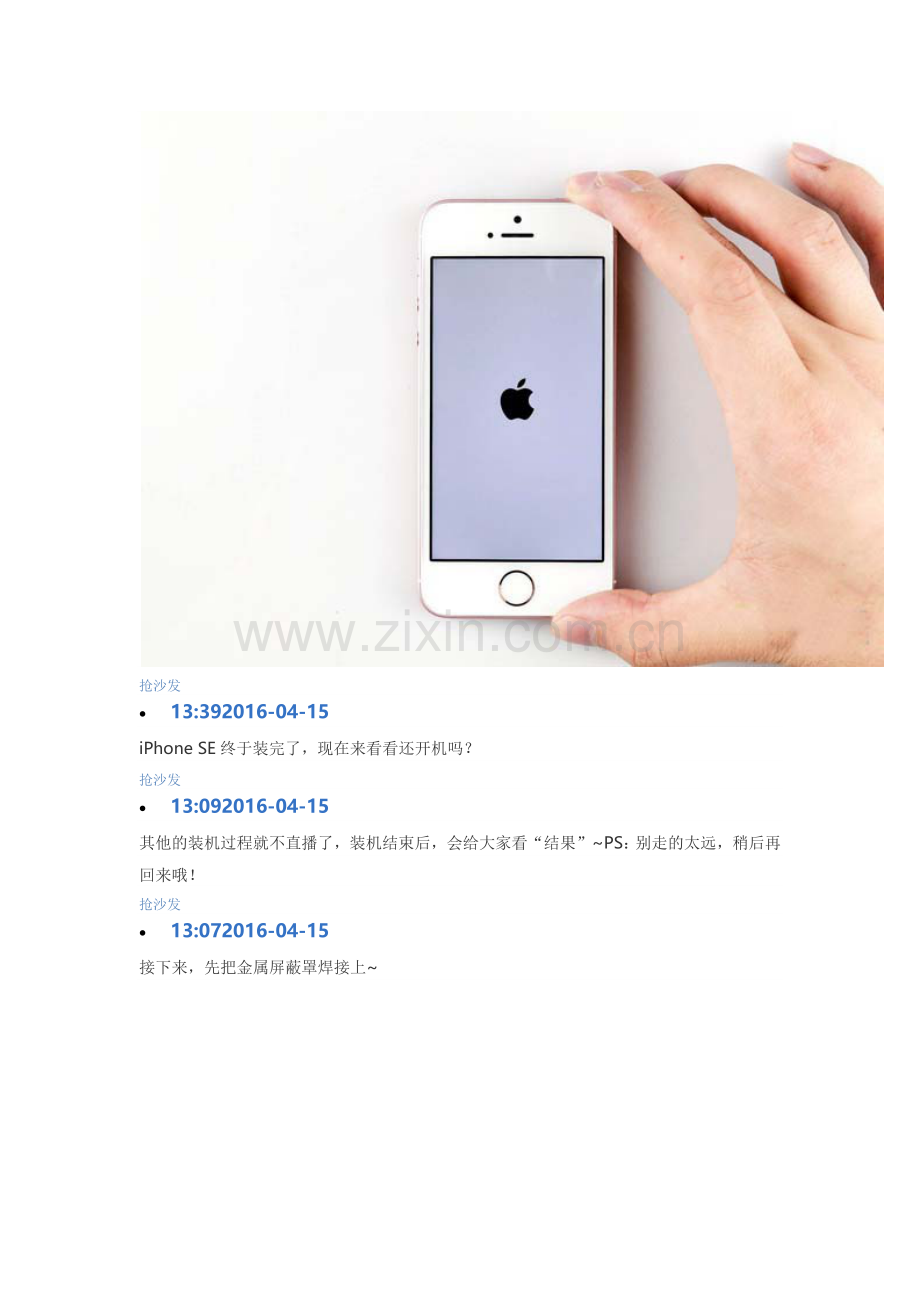

iPhone SE终于装完了，现在来看看还开机吗？
抢沙发
· 13:092016-04-15
其他的装机过程就不直播了，装机结束后，会给大家看“结果”~PS：别走的太远，稍后再回来哦！
抢沙发
· 13:072016-04-15
接下来，先把金属屏蔽罩焊接上~
抢沙发
· 13:052016-04-15
经历了一上午的努力，终于完成了iPhone SE的拆解，值得庆祝一下~
(2)
· 13:012016-04-15
最后，来两张iPhone SE的全家福吧！时间匆忙，“大家”并没有站好位置、摆好POS~
抢沙发
· 13:002016-04-15
完全可以说iPhone SE是迄今为止最强的4英寸手机，没有之一！
抢沙发
· 12:592016-04-15
可以说，iPhone SE在芯片上也做了不少的升级
(1)
· 12:592016-04-15
经过拆解后发现，除了那些之前现过身的芯片，在iPhone SE身上也有全新的芯片加入，比如德州仪器的338S00170（电源管理IC）、Skyworks SKY77611（功率放大器）、EPCOS D5255（天线开关模块）以及AAC 0DALM1（麦克风）以及东芝新的闪存
抢沙发
· 12:532016-04-15
红色：Toshiba THGBX5G7D2KLDXG 16 GB NAND 闪存来自东芝，采用19nm工艺
灰色：339S00134（可能是 Universal Scientific Industrial 339S00043 Wi-Fi 模块的变体）
黄色：Apple/Dialog 338S00170 电源管理IC
绿色：NXP 66V10 NFC 控制器
浅绿色：1610A3 充电 IC （和 iPhone 6s/6s Plus 中的一样）
青色：Skyworks SKY77826 超低波段功率放大器双工器和 SKY77357 2G/EDGE 功率放大器模块（可能是 SKY77336 的变体）
深蓝色：Apple/Cirrus Logic 338S00105 和 338S1285 音频 IC（和 iPhone 6s/6s Plus 中的一样）
紫色：Qualcomm WFR1620 收发器（和 iPhone 6/6 Plus 中的一样）
粉色：iPhone SE的触摸控制器（芯片）采用的是Broadcom BCM5976和德州仪器的343S0645，这与iPhone 5s上的完全一致，在iPhone 5/5c、iPod、iPad mini、MacBook Pro、MacBook Air上，都可以看到BCM的芯片
(1)
· 12:472016-04-15
背面的主要芯片布局可以说是iPhone 5s与iPhone 6s的芯片布局相结合
抢沙发
· 12:452016-04-15
正面看完了，我们来看看背面~
(2)
· 12:442016-04-15
红色：A9处理器 APL1022 SoC + SK Hynix 2 GB LPDDR4 RAM，H9KNNNBTUMUMR-NLH
黄色：Qualcomm MDM9625M LTE 调制解调器（和 iPhone 6/6 Plus 中的一样）
绿色：Qualcomm WTR1625L RF 收发器（和 iPhone 6/6 Plus 中的一样）
橙黄色：Qualcomm QFE1100 包络跟踪集成电路（和 iPhone 6/6 Plus、iPhone 6s/6s Plus 中的一样）
紫色：Skyworks SKY77611 四频段功率放大器模块
抢沙发
· 12:432016-04-15
接下来看看主板正面都有哪些主要的芯片
抢沙发
· 12:402016-04-15
在主板正面CPU上面我们并没有看到iPhone 5s上出现的协处理器与“基带码片”
抢沙发
· 12:392016-04-15
主板正面与iPhone 5s元器件布局还是有很大的差异的~
抢沙发
· 12:372016-04-15
下来看主板正面~
抢沙发
· 12:362016-04-15
给主板来两张特写，让我们近距离看看都是什么“芯”~
抢沙发
· 12:352016-04-15
先来回答个问题，A9处理器肯定不能还给iPhone 5s使用！
抢沙发
· 12:342016-04-15
终于看到了iPhone SE所有的“芯”了~
(1)
· 12:322016-04-15
最后一层面纱终于被掀开了
抢沙发
· 12:292016-04-15
因为没有固定架固定，所以拆解难度再次升级~
抢沙发
· 12:282016-04-15
揭开iPhone SE主板最后的面纱~
抢沙发
· 12:282016-04-15
从正面来看，主要的元器件排布位置基本与iPhone 5s相同，那背面呢？
抢沙发
· 12:272016-04-15
A9处理器终于现身了！！！
(2)
· 12:262016-04-15
这散热效果，可想而知~
(2)
· 12:252016-04-15
这个屏蔽罩也拆下来了，下面竟然有硅脂！！！
(1)
· 12:242016-04-15
心情比较忐忑，这个金属屏蔽罩下面就是CPU，拆起来还是比较有风险！！！
抢沙发
· 12:232016-04-15
接下来拆SIM卡座上面的金属屏蔽罩~
抢沙发
· 12:222016-04-15
我们看到了Qualcomm MDM9625M LTE 调制解调器和Qualcomm WTR1625L RF 收发器
抢沙发
· 12:192016-04-15
使用风枪在下半部分旋转加热，切忌在同一位置加热。本次拆解风枪温度为305度，加热20秒钟，焊锡融化，屏蔽罩拆下了
抢沙发
· 12:182016-04-15
下来拆SIM卡座下面的金属屏蔽罩吧~
抢沙发
· 12:172016-04-15
开始拆金属屏蔽罩了~
抢沙发
· 12:172016-04-15
先来回答一个问题，因为电源排线和Lightning连接器有差异以及螺丝柱排列位置还有待以进一步比对，所以现在还不能确定是否更换使用
(1)
· 12:132016-04-15
终于等到这一刻，我们要开始探寻iPhone SE的内“芯”~
(1)
· 12:122016-04-15
外壳上的配件已经都拆下来了~
抢沙发
· 12:082016-04-15
看了看手机外壳内部四周好像还有能拆的，继续拆~
抢沙发
· 12:082016-04-15
WiFi天线露个脸~
抢沙发
· 12:052016-04-15
接下来要把WiFi天线拆下来了，WiFi天线虽然看着小，但是与外壳粘合比较好，所以建议轻微加热或慢慢的拆
抢沙发
· 12:042016-04-15
电源排线上的送话器主要配合主摄像头工作~
抢沙发
· 12:032016-04-15
回答一下大家的问题，iPhone SE运行内存多大，iPhone SE与iPhone 6s一样都是2GB运行内存！
抢沙发
· 12:012016-04-15
看看开机排线都集成了什么功能，震动、音量键、开机键、闪光灯、送话器（配合主摄像头使用）
抢沙发
· 12:002016-04-15
在开机键和闪光灯的位置要特别注意，比较难拆，要慢慢来~
抢沙发
· 11:582016-04-15
螺丝拆下后，建议轻微加热后，更容易拆，因为这个排线相比其他排线比较薄、窄，而且与手机壳之间粘合的比较结实，不受力，所以建议轻微加热后再拆。
抢沙发
· 11:572016-04-15
比较难拆的排线也就是电源排线了，首先拆开音量按键部分的3颗螺丝，接着是隐藏在黑色胶布下的固定闪光灯的2颗螺丝，最后是开机键挡板上的1颗螺丝~
抢沙发
· 11:562016-04-15
在电源排线上，共有6个螺丝需要拆下~
抢沙发
· 11:552016-04-15
下面就要拆电源排线了~
抢沙发
· 11:542016-04-15
当然，也可以问一些iPhone维修上的问题哦~
抢沙发
· 11:522016-04-15
还有什么想知道的，大家可以踊跃发言哦
抢沙发
· 11:512016-04-15
先来解答一下网友的问题，iPhone SE的Lightning连接器与iPhone 5s有微小的差异，所以不一样，但是扬声器是一样的！
抢沙发
· 11:492016-04-15
外观上与iPhone 5s上的震动器一样，经过测试，功能和iPhone 5s的也一样完全可以互换。
抢沙发
· 11:462016-04-15
先把震动器拆下来，三个螺丝固定，非常好拆，拿下看看~
抢沙发
· 11:462016-04-15
下面拆完了，该拆上面了~
抢沙发
· 11:432016-04-15
集成了扬声器、送话器、耳机接口、手机信号天线、Touch ID模组的排线座，看来Lightning连接器的功能还真不少
抢沙发
· 11:412016-04-15
Lightning 连接器拆下来后，我们看看上面都有什么吧
(1)
· 11:402016-04-15
因为尾插排线与外观之间有一层胶在粘合，所以建议轻微加热后再拆，以免把排线拉断~
抢沙发
· 11:372016-04-15
先取去扬声器~
抢沙发
· 11:352016-04-15
拧下7个螺丝~
抢沙发
· 11:342016-04-15
接下来要拆Lightning 连接器了，有7个螺丝固定~
(1)
· 11:312016-04-15
电池正面与iPhone 5s相比并没有看出变化，电池背面容量上终于看到了不一样1624mAh，比iPhone 5s多出84mAh，根据测试发现，续航能力多出的不只是这84mAh！！！PS：电池容量或许可以当做辨别真假iPhone SE的一个方法
抢沙发
· 11:292016-04-15
电池拆下来了~
抢沙发
· 11:252016-04-15
电池与外壳之间是由易拉胶粘合，注意易拉胶比较容易断，要放平角度慢慢的拉拽，拉出易拉胶后，电池也就拆下来了
抢沙发
· 11:242016-04-15
接下来，要拆电池了~
抢沙发
· 11:232016-04-15
主板反正面的外观基本与iPhone 5s一样，现在来看，在元器件上会有所差异，比如WiFi蓝牙芯片就与iPhone 5s的不一样，与iPhone 6的形状差不多，不知道是否一样
抢沙发
· 11:202016-04-15
主板终于露脸了~
抢沙发
· 11:192016-04-15
此外，在主板背面还有一个WiFi天线在与主板连接，慢慢拿起并把主板翻转过来，断开主板与WiFi天线的连接线
抢沙发
· 11:182016-04-15
断开Lightning 连接器，取出SIM卡槽
抢沙发
· 11:162016-04-15
主板与手机外壳有7个螺丝固定，你可能只看到6个，第七个藏在主板的最顶端黑色胶条的下面
抢沙发
· 11:142016-04-15
从上到下，依次是iPhone 4、iPhone 5、iPhone 5s、iPhone 4s、iPhone 6 Plus主摄像头~
(1)
· 11:092016-04-15
大家猜猜这些都是哪代iPhone上的摄像头
抢沙发
· 11:082016-04-15
下面我们看看其他iPhone的摄像头~
抢沙发
· 11:012016-04-15
iPhone SE的iSight摄像头增加到1200万像素，但是像素间距从iPhone 5s的1.5m减少到1.22m
(2)
· 10:572016-04-15
在此之前，我们需要取出后置摄像头，iPhone SE的这颗摄像头规格与iPhone 6s基本相同，但是外观却与iPhone 5s相似
抢沙发
· 10:542016-04-15
接下来，要把主板取下来
抢沙发
· 10:522016-04-15
又到合影的时间，iPhone SE屏幕模组全家福~
抢沙发
· 10:492016-04-15
接下来要拆屏幕挡板了，屏幕挡板与屏幕边框周围有四个螺丝固定，拆下四个螺丝后，挡板就拆下来了~
抢沙发
· 10:472016-04-15
插一句，有些朋友的iPhone（自iPhone 5开始）在使用微信、QQ等通讯软件进行前置摄像头视频时，发现对方听不到声音，可能就是这里的送话器损坏了！！！
抢沙发
· 10:432016-04-15
我们接下来看看这个“小摄像头排线”上都有什么元器件，除了有听筒、前置摄像头、光感应器，还有一个送话器（配合前置摄像头工作）。
抢沙发
· 10:412016-04-15
因为听筒的固定挡板是有卡扣的，所以轻轻按压挡板右上角用镊子打开卡扣，拆下听筒挡板取下听筒，接着又有需要注意的地方了，因为光感应器与屏幕连接的比较结实，所以要小心拆解，笔者选择了最稳妥的方式，轻微加热后拆下~
抢沙发
· 10:382016-04-15
准备开始拆小摄像头、听筒的部分了，拆下上面的两颗螺丝~
抢沙发
· 10:352016-04-15
Touch ID模组拆下来了~
抢沙发
· 10:322016-04-15
接下来，要把Touch ID模组从屏幕上分离出来，拆下表面的两个螺丝后，你会发现排线下面还有一个螺丝，拆下这个螺丝后，此时要特别注意，因为指纹排线下面有胶与屏幕连接，所以一定要小心翼翼、慢慢地拉起指纹排线，建议用风枪（100℃）进行轻微加热，没有风枪也可选择吹风筒轻微加热（在屏幕表面对应位置加热）。
抢沙发
· 10:302016-04-15
从外观上看，没有发现iPhone SE的屏幕与iPhone 5s的屏幕有什么不一样，经过简单的测试我们发现，这简直就是直接把iPhone 5s的屏幕用到iPhone SE上，布局、排线和功能一模一样！！！
(1)
· 10:262016-04-15
iPhone SE被一分为二，来个合影吧！
抢沙发
· 10:252016-04-15
依次用撬棒轻轻拆掉，屏幕模组就这样拆下来了~
抢沙发
· 10:232016-04-15
拆下螺丝后，即可取下屏幕排线挡板了，看到有四个排线，其中最左面的我们可以简称为电源排线，最右侧的称为小摄像头排线，最上面的为屏幕触摸排线，剩下的为屏幕显示排线，各排线位置与iPhone 5s一致。
抢沙发
· 10:212016-04-15
接着就要拆下屏幕排线挡板的螺丝了，因为这几个螺丝的长短不同，拆的时候一定要记住排布位置“对号入座”，如果在安装时，把长的螺丝安装在短的螺丝位置，那么极有可能造成不开机的情况，因为螺丝过长将会直接进入PCB主板内，在螺丝柱下面还会有PCB主板的走线~
抢沙发
· 10:192016-04-15
感觉电池挡板相比iPhone 5s的有些变薄了~
抢沙发
· 10:182016-04-15
下面就要先给iPhone SE断电了（避免导电物体碰到带电电路造成电路故障的情况出现，另外有条件的要佩戴接地臂环），卸下电池排线挡板的螺丝，断开电池的电源。
抢沙发
· 10:152016-04-15
屏幕就这样的打开了，现在就可以看到iPhone SE的内部了，结构基本与iPhone 5s一致！！！
抢沙发
· 10:142016-04-15
拆到这里，大家需要特别注意，要用镊子小心撬开指纹识别模块连接线处的固定挡板以及连接排线，一定要轻轻地，因为指纹排线还是比较“脆弱的”，很容易被拉断！
抢沙发
· 10:122016-04-15
打开屏幕后，发现指纹识别设计与iPhone 5s的如出一辙，这也就更加验证了指纹识别模块采用的是与iPhone 5s一样的第一代指纹识别模块~
抢沙发
· 10:112016-04-15
由于屏幕与机身之间并没有采用胶合的方式，还是卡扣的结构，所以很轻松的就打开了~
抢沙发
· 10:102016-04-15
保险起见，用吸盘工具试着掀开屏幕~
(1)
· 10:092016-04-15
自从iPhone 5开始，iPhone都是采用一体式的金属机身，拆解的方式都是从正面屏幕开始~
抢沙发
· 10:082016-04-15
关机之后，首先来拆掉底部的两颗五角梅花螺丝~
抢沙发
· 10:062016-04-15
拆机的第一步当然是要先关机~
(1)
· 10:052016-04-15
简单了解完外观后，接下来就开始我们的iPhone SE拆解之旅~
抢沙发
· 10:032016-04-15
当第一次看到玫瑰金色iPhone SE时，感觉就是iPhone 5s换了一个颜色，但是当你仔细观察时，你会发现iPhone SE与iPhone 5在外观上还是有明显的区别，在机身背面的文字上，多出一个“SE”并且没有“CCC”产品认证标志，另外，背面的苹果Logo工艺与iPhone 5s电镀工艺不同，iPhone SE采用的是质感更加出色的金属贴片，与iPhone 6/6s一样；机身倒角与iPhone 5s高光倒角不同，iPhone SE的倒角有磨砂的效果，与机身后壳能够融为一体。
(1)
· 10:012016-04-15
拆解之前，先来露个脸~ 微信 cctvlnf
抢沙发
· 10:002016-04-15
iPhone SE拆解直播正式开始~
(1)
· 09:592016-04-15
本次拆解的是iPhone SE 16GB、国行、玫瑰金色版本，型号为1723。
抢沙发
· 09:572016-04-15
iPhone SE有三个型号，其中A1724和A1723已经通过了3C认证和拿到了入网许可证。前者支持双4G网络，而后者则具备全网通功能，通吃移动、联通和电信的2G/3G/4G网络。型号为A1662的iPhone SE，在网络方面将支持联通和电信的2G/3G/4G网络。
抢沙发
· 09:542016-04-15
iPhone SE搭载苹果A9处理器和M9协处理器，2GB运行内存，16GB和64GB两个版本的存储内存可选，4 英寸Retina屏幕，分辨率为1136 x 640，326ppi，1200万像素iSight摄像头，支持4K视频录制，1.2 MP /2.4 FaceTime HD前置摄像头，802.11a/b/g/n/ac Wi-Fi+Bluetooth 4.2+NFC+19-波段 LTE，支持Touch ID传感器支持指纹认证和Apple Pay功能，配备1624mAh的电池，预装iOS 9.3系统。
· 09:532016-04-15
在直播开始之前，我们来简单回顾一下iPhone SE的配置~
抢沙发
· 09:512016-04-15
各位网友上午好，今天的iPhone SE拆解直播马上开始了，倒计时还有10分钟~
· 19:412016-04-14
苹果iPhone产品线的新成员——iPhone SE自亮相以来，就饱受大家的热议，搭载A9处理器、1200万像素的摄像头等都已经追赶上了iPhone 6s的配置，有人称iPhone SE就是套着iPhone 5s外壳的iPhone 6s；从外观上看，iPhone SE与iPhone 5s几乎如出一辙，但是内部结构真如iPhone 6s一样吗？4月15日上午10点开始，让我们一探究竟，看看iPhone SE内部结构到底如何。
