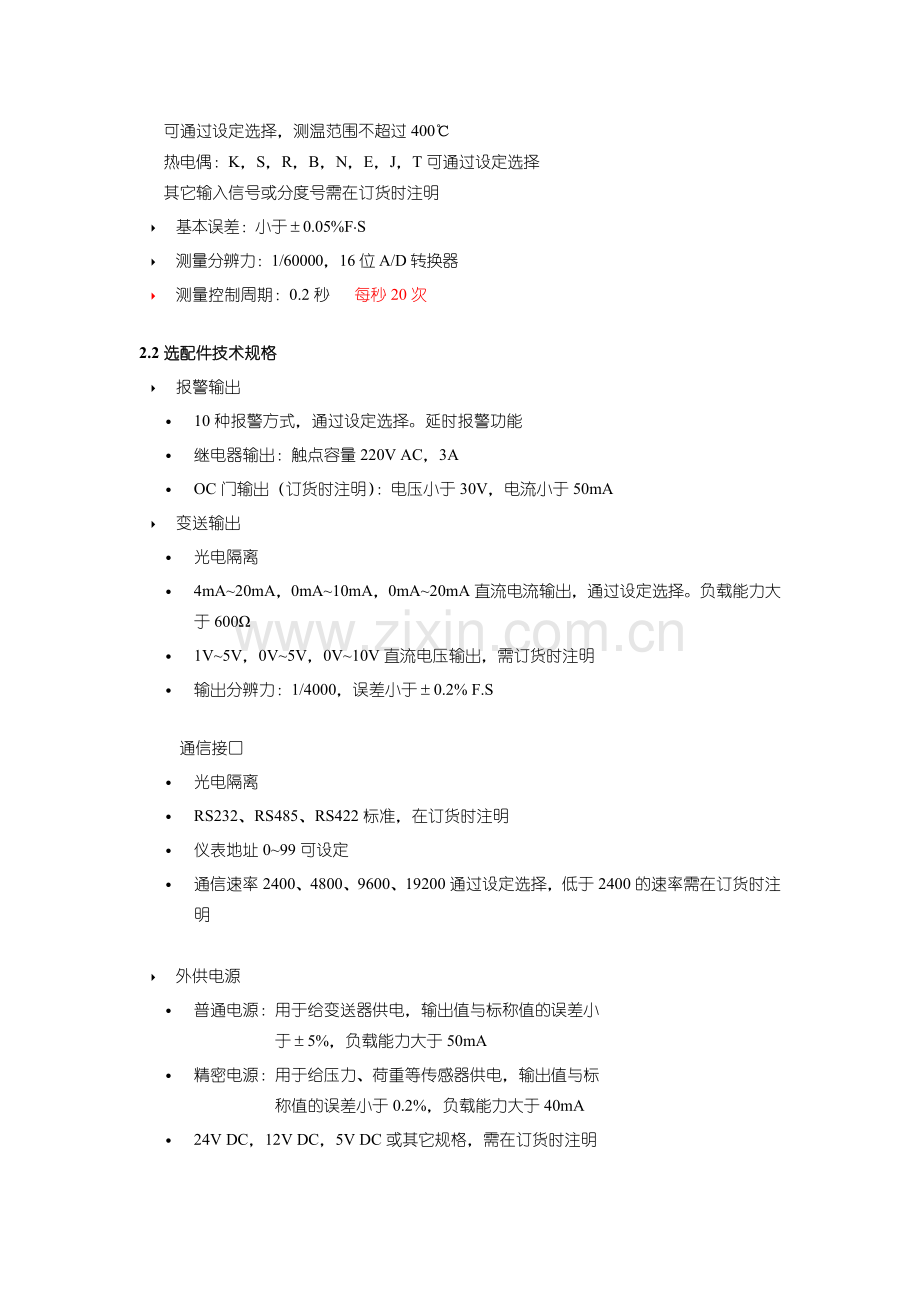

1、概述 GLY-Z系列增强型单输入通道数字式智能仪表与各类模拟量输出的传感器、变送器配合，完成温度、压力、流量、液位、成分以及力和位移等物理量的测量、变换、显示、传送、记录和控制。 4 误差小于0.05%F.S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度 4 适用于电压、电流、热电阻、热电偶、mV、电位器等信号类型 4 最多可达4点报警输出，可选择10种报警方式，报警灵敏度独立设定。具备延时报警功能，有效防止干扰等原因造成误报 4 变送输出可将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用 4 全透明、高速、高效的网络化通信接口，实现计算机与仪表间完全的数据传送和控制。独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。读取一次测量数据的时间小于10ms 提供测试软件，组态软件和应用软件技术支持 4 BCD码接口 4 具备带硬件时钟的打印接口和打印单元，实现手动、定时、报警打印功能，如果选配智能打印单元，可实现多台仪表共用一台打印机 2、技术规格 2.1 基本技术规格 4 电源：220V AC供电的仪表：220V±10%，功耗小于7VA； 24V DC供电的仪表：24V±10%，功耗小于5VA；（特殊订购） 12V DC供电的仪表：9V~20V，功耗小于5VA（特殊订购）其它电源规格以随机说明书为准 4 工作环境：0℃~50℃，湿度低于90%R.H 宽温范围的仪表需在订货时注明 4 显示范围：-19999~45000，小数点位置可设定 4 显示分辨力：1/45000 4 输入信号类型：电压、电流、热电阻、热电偶、mV、电位器 6种，其中电压：1V~5V DC，0V~5V DC 可通过设定选择电流：4mA~20mA，0mA~10mA，0mA~20mA可通过设定选择热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53 可通过设定选择，测温范围不超过400℃ 热电偶：K，S，R，B，N，E，J，T可通过设定选择其它输入信号或分度号需在订货时注明 4 基本误差：小于±0.05%F.S 4 测量分辨力：1/60000，16位A/D转换器 4 测量控制周期：0.2秒每秒20次 2.2选配件技术规格 4 报警输出 10种报警方式，通过设定选择。延时报警功能继电器输出：触点容量220V AC，3A OC门输出（订货时注明）：电压小于30V，电流小于50mA 4 变送输出光电隔离 4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/4000，误差小于±0.2% F.S 通信接口光电隔离 RS232、RS485、RS422标准，在订货时注明仪表地址0~99可设定通信速率2400、4800、9600、19200通过设定选择，低于2400的速率需在订货时注明 4 外供电源普通电源：用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA 精密电源：用于给压力、荷重等传感器供电，输出值与标称值的误差小于0.2%，负载能力大于40mA 24V DC，12V DC，5V DC或其它规格，需在订货时注明 3、安装与接线为确保安全，接线必须在断电后进行。交流供电的仪表，其端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起。本说明书给出的为基本接线图，受端子数量的限制，当仪表功能与基本接线图冲突时，接线图以随机说明为准。（1）仪表与热电阻接线（2）仪表与热电偶及电流、电压输入的接线（3）仪表与电位器的接线（4）仪表与应变电桥或扩散硅传感器mV信号的接线（5）仪表与2线制变送器电流信号的接线（6）仪表与3线制、4线制电压、电流变送器的接线外形尺寸开孔尺寸接线端子图 4、参数一览表 4 第1组参数报警符号名称内容地址取值范围说明 Av 偏差报警方式的比较值 00H -19999~45000 6.2 AH 第1报警点设定值 01H -19999~45000 6.2 AL 第2报警点设定值 02H -19999~45000 6.2 AHH 第3报警点设定值 03H -19999~45000 6.2 ALL 第4报警点设定值 04H -19999~45000 6.2 ALo1 第1报警点报警方式 05H 注1 6.2 ALo2 第2报警点报警方式 06H 注1 6.2 ALo3 第3报警点报警方式 07H 注1 6.2 ALo4 第4报警点报警方式 08H 注1 6.2 HYA1 第1报警点灵敏度 0AH 0~19999 6.2 HYA2 第2报警点灵敏度 0BH 0~19999 6.2 HYA3 第3报警点灵敏度 0CH 0~19999 6.2 HYA4 第4报警点灵敏度 0DH 0~19999 6.2 cYt 报警延时 0FH 0 ~ 20 6.2 4 4 第2组参数测量及显示符号名称内容地址取值范围说明 incH 输入信号选择 30H 0 ~ 19 6.1 in-d 显示小数点位置选择 31H 注2 6.1 u-r 量程下限 32H -19999~45000 6.1 F-r 量程上限 33H -19999~45000 6.1 in-A 零点修正值 34H -19999~45000 7 Fi 满度修正值 35H 0.5000~1.5000 7 FLtr 数字滤波时间常数 36H 1 ~ 255 6.1 PF 开平方运算选择 38H 注3 6.1 cHo 小信号切除门限 39H 0 ~ 25 6.1 unit 打印时工程量单位 3AH 0 ~ 15 6.1 bout 故障代用值 3CH -19999~45000 8 HL 设定值显示选择 3DH 0 ~ 4 6.1 bt-L 光柱显示下限 3EH -19999~45000 6.1 bt-H 光柱显示上限 3FH -19999~45000 6.1 4 第3组参数通信接口，变送输出等符号名称内容地址取值范围说明 Add 仪表通信地址 40H 0 ~ 99 6.4 bAud 通信速率选择 41H 注4 6.4 ctd 报警输出控制权选择 44H 注3 6.4 ctA 变送输出控制权选择 45H 注3 6.3 oA1 报警设定密码选择 46H 6 6.2 Li 冷端补偿修正值 47H 0.0000~2.0000 7 oP 输出信号选择 4DH 0 ~ 2 6.3 bA-L 变送输出下限 4EH -19999~45000 6.3 bA-H 变送输出上限 4FH -19999~45000 6.3 4 第4组参数打印及记录符号名称内容地址取值范围说明 Po 打印方式选择 50H 0 ~ 3 6.5 Pt-H 打印间隔（时） 51H 0 ~ 23 6.5 Pt-F 打印间隔（分） 52H 0 ~ 59 6.5 Pt-A 打印间隔（秒） 53H 0 ~ 59 6.5 t-Y 时钟（年） 54H 0 ~ 99 6.5 t-n 时钟（月） 55H 1 ~ 12 6.5 t-d 时钟（日） 56H 1 ~ 31 6.5 t-H 时钟（时） 57H 0 ~ 23 6.5 t-F 时钟（分） 58H 0 ~ 59 6.5 4 注1：0 ~ 9 顺序对应到的10种报警方式。 4 注2：0 ~ 4 顺序对应 .，.，.， .，.。 4 注3：0对应OFF，1对应ON。 4 注4：0 ~ 3 顺序对应2400，4800，9600，19200 。 5、操作 5.1 面板及按键说明名称说明显示窗 ① 测量值显示窗显示测量值在参数设置状态下，显示参数符号、参数数值 ② 报警设定窗显示报警设定值或显示测量最大值 ③ 指示灯各报警点的报警状态显示操作键 ④ 设置测量状态下，按住2秒钟以上不松开则进入设置状态在设置状态下，显示参数符号时，按住2秒以上不松开进入下一组参数或返回测量状态操作键 ⑤ 移位在测量状态下清除测量最大值在设置状态下：① 调出原有参数值 ② 移动修改位 ⑥ 确认在测量状态下每按一次便在报警值与最大值之间来回切换在设置状态下，存入修改好的参数值 ⑦ 增加在测量状态下启动打印在设置状态下增加参数数值或改变设置类型 ⑧ 减小在设置状态下减小参数数值或改变设置类型在测量状态下清零/去皮 5.2 报警参数的设置方法报警参数在第1组参数， ① 按住设置键 2秒以上不松开，进入设置状态，仪表显示第1个参数的符号 ② 按键可以顺序选择本组其它参数 ③ 按键调出当前参数的原设定值，闪烁位为修正位 ④ 通过键移动修改位，键增值、键减值，将参数修改为需要的值 ⑤ 按键存入修改好的参数，并转到下一参数。若为本组最后1个参数，则按键后将退出设置状态重复② ~ ⑤步，可设置本组的其它参数。 5.3 其它参数的设置方法（本仪表出厂时参数已调试好，用户无需修改） ① 按住设置键不松开，直到显示 ② 按键进入修改状态，在，，键的配合下将其修改为01111 ③ 按键，密码设置完成即进入第4组参数 ④其它组的参数，通过按住设置键不松开，顺序进入各参数组，仪表显示该组第1个有效参数的符号 ④ 进入需要设置的参数所在组后，按键顺序循环选择本组需设置的参数 ⑤ 按键调出当前参数的原设定值，闪烁位为修改位 ⑥ 通过键移动修改位，键增值，键减值，将参数修改为需要的值 ★ 以符号形式表示参数值的参数，在修改时，闪烁位应处于末位。 ⑦ 按键存入修改好的参数，并转到下一参数重复④ ~ ⑦步，可设置本组的其它参数。退出设置：在显示参数符号时，按住设置键不松开，直到退出参数的设置状态。6、功能及相应参数说明 6.1参数说明 4 （incH）—— 输入信号选择设定应与仪表型号及实际输入信号一致。 4 （in-d）—— 测量值显示的小数点位置选择热电阻输入时：只能选择为000.00 热电偶输入时：只能选择为0000.0 其它信号输入时：根据需要选择 4 （u-r）—— 量程下限 4 （F-r）—— 量程上限这两个参数规定了输入信号的起点和终点所对应显示值的起点和终点。对热电阻和热电偶输入，与它无关，可以不设置。（）-（）不能大于45000或小于-19999 例：4 mA~20mA输入，对应0~1.6000MPa，则设置上述４个参数　 = = 0.0000 = 0.0000 = 1.6000 4 （FLtr）—— 数字滤波时间常数用于克服信号不稳定造成的显示波动，设定的值越大，作用越强 6.2报警输出该功能为选择功能。仪表最多可配置4个报警点。，每个报警点有3个参数，分别用于设定报警值，选择报警方式和设定报警灵敏度、、、顺序为第1到第4报警点的报警设定值。 4 ~ 顺序为 4个报警点的报警方式选择。 4 ~ 顺序为4个报警点的报警灵敏度设定。另外还有2个报警输出公用参数： 4 （Av）—— 偏差报警方式的比较值当测量值与该值的偏差超过设定值时为报警。非偏差报警方式与该参数无关。 4 （cYt）—— 报警延时设置范围0~20秒，为0时无报警延时功能。当测量值超过报警设定值时，启动报警延时，如果在报警延时期间测量值始终处于报警状态，则报警延时结束时输出报警信号，否则不输出报警信号。报警恢复也受延时控制。 4 报警方式：报警方式有10种，分为基本5种和待机方式5种，通过 ~ 参数选择各报警点的报警方式。待机方式是指仪表通电时不报警，当测量值进入不报警区域后建立待机条件，此后正常报警。例：待机下限报警示意图：选择为时：上限报警，测量值＞设定值时报警。时：下限报警，测量值＜设定值时报警。时：偏差上限报警，（测量值—）＞设定值时报警。时：偏差下限报警，（—测量值）＞设定值时报警。时：偏差绝对值报警， —测量值 ∣ ＞设定值时报警。时：待机上限报警。时：待机下限报警。时：待机偏差上限报警。时：待机偏差下限报警。时：待机偏差绝对值报警。偏差报警方式时，报警设定值不能为负数。报警灵敏度：为防止测量值在报警设定值附近波动时造成报警，继电器频繁动作，可以根据需要设定一个报警解除的外延区域例:上限报警时: 6.3 变送输出该功能为选择功能。变送输出有3个参数： 4 （op）—— 输出信号选择选择为时：输出为4mA -20mA（或1V-5V）时：输出为0mA -10mA 时：输出为0mA -20mA（或0V-5V） 4 （bA-L）—— 变送输出下限设定 4 （bA-H）—— 变送输出上限设定例：热电偶输入的仪表，要求变送输出4mA-20mA，对应500-1000℃，则设置 = ， = .， =. 6.4 通信接口该功能为选择功能。与通信功能相关的参数有4个：（Add）—— 仪表通信地址。设置范围0-99。出厂设置为1 4 （bAud）—— 通信速率选择。可选择2400，4800，9600， 19200 四种，出厂设置为9600 4 （ctd）—— 报警输出权选择。出厂设置为OFF 选择为OFF时，仪表按报警功能控制。选择为ON时，控制权转移到计算机，报警输出直接由计算机发出的开关量输出命令控制。 4 （ctA）—— 变送输出控制权选择。出厂设置为OFF 选择为OFF时，仪表按变送输出功能输出。选择为ON时，控制权转移到计算机，变送输出直接由计算机发出的模拟量输出命令控制。 6.5 打印接口及打印单元仪表配接RS232接口的打印单元，打印单元的通信速率被设置为9600 同时具备通信接口和打印接口的仪表，第2通信口用于打印，内部已将通信速率固定为9600，不需要设置。仅有打印接口的仪表，第1通信口用于打印，需通过参数将通信速率选择为9600。与打印接口相关的参数：与打印接口相关的参数： 4 （bAud）—— 通信速率选择。必须选择为9600 4 （unit）—— 测量值的工程量单位选择可选择16种，若需要的单位不在其中，请在订货时注明。选择数值与打印单位对照表： 0 1 2 3 4 5 6 7 ℃ RH% MPa kPa Pa kN N kg 8 9 10 11 12 13 14 15 mm m m3/h V A t/h l/m ppm 4 （Po）—— 打印方式选择选择为0时：不打印 1时：按键启动打印 2时：按建 + 定时启动打印 3时：按键 + 定时 + 报警启动打印 4 （Pt-H）—— 定时打印的间隔，小时 4 （Pt-F）—— 定时打印的间隔，分 4 （Pt-A）—— 定时打印的间隔，秒 4 另外还有5个参数用于设置和校准仪表内部实时钟: · 、、、、分别为年、月、日、时、分。 7、调校调校可以减小由于传感器、变送器、引线等引起的零点和满度误差，提高系统的测量精度。通过零点修正参数和满度修正参数实现。调校时应先进行零点修正，再进行满度修正。其方法如下：零点修正 ① 按住设置键不松开，直到显示 ② 按键进入修改状态，在，，键的配合下将其修改为01111 ③ 按键，密码设置完成即进入第4组参数此时仪表显示，然后按键找到零点修正值参数，按键调出的原值，此时显示值应与的原值相互抵消。即：显示值 = 零点修正前的显示值 + 例：仪表当前零点为2.0, 的原参数值为-1.1,此时若使仪表显示为0，则需将的值修改为-3.1. 满度修正若仪表的显示值与实际值有误差则可按如下方法进行修正： ① 按住设置键不松开，直到显示 ② 按键进入修改状态，在，，键的配合下将其修改为01111 ③ 按键，密码设置完成即进入第4组参数此时仪表显示，然后按键找到满度修正参数，按键调出的原值，此时如果仪表的显示值大于物重的实际值则可用，键把的值减小，如仪表的显示值小于物重的实际值则把的值增大。即：显示值 = 满度修正前的显示值 × 例：仪表当前显示为：100.00,实际物重为本120.00而的值为1.0000,此时把1.0000修改为1.2000即可。 8、输入信号故障处理利用仪表的输入信号故障处理功能，可以更有效地保证设备的安全运行以及因输入信号故障而引起的非正常设备运行，例如联锁、停机等。仪表显示 . 表示输入信号故障。输入信号故障是指出现下述几种情况：热电阻或热电偶断路输入其它信号时由于输入信号过大造成仪表内A/D转换溢出 4 （bout）—— 输入信号故障时的代用测量值当仪表判断输入信号出故障时，以设置的值作为报警输出和变送输出的输入值。仪表显示 . 时仍可进行参数设置。可按用户要求增加输入信号故障报警输出功能。仪表若无报警输出功能、变送输出功能及通信功能，则该参数设置将不起任何作用。 9、抗干扰措施当仪表发现较大的波动或跳动时，一般是由于干扰太强造成，采取下列措施能减小或消除干扰。仪表输入信号电缆采用屏蔽电缆，屏蔽层接大地或接到仪表输入地端。并尽量与100V以上的动力线分开仪表供电与感性负载（如交流接触器）供电尽量分开错误接法 C — 0.033μF/1000V 正确接法 R — 100Ω 1/2W 在感性负载的控制接点并联RC火花吸收电路适当设置仪表的数字滤波时间常数利用仪表的报警延时功能，防止干扰造成误动作
