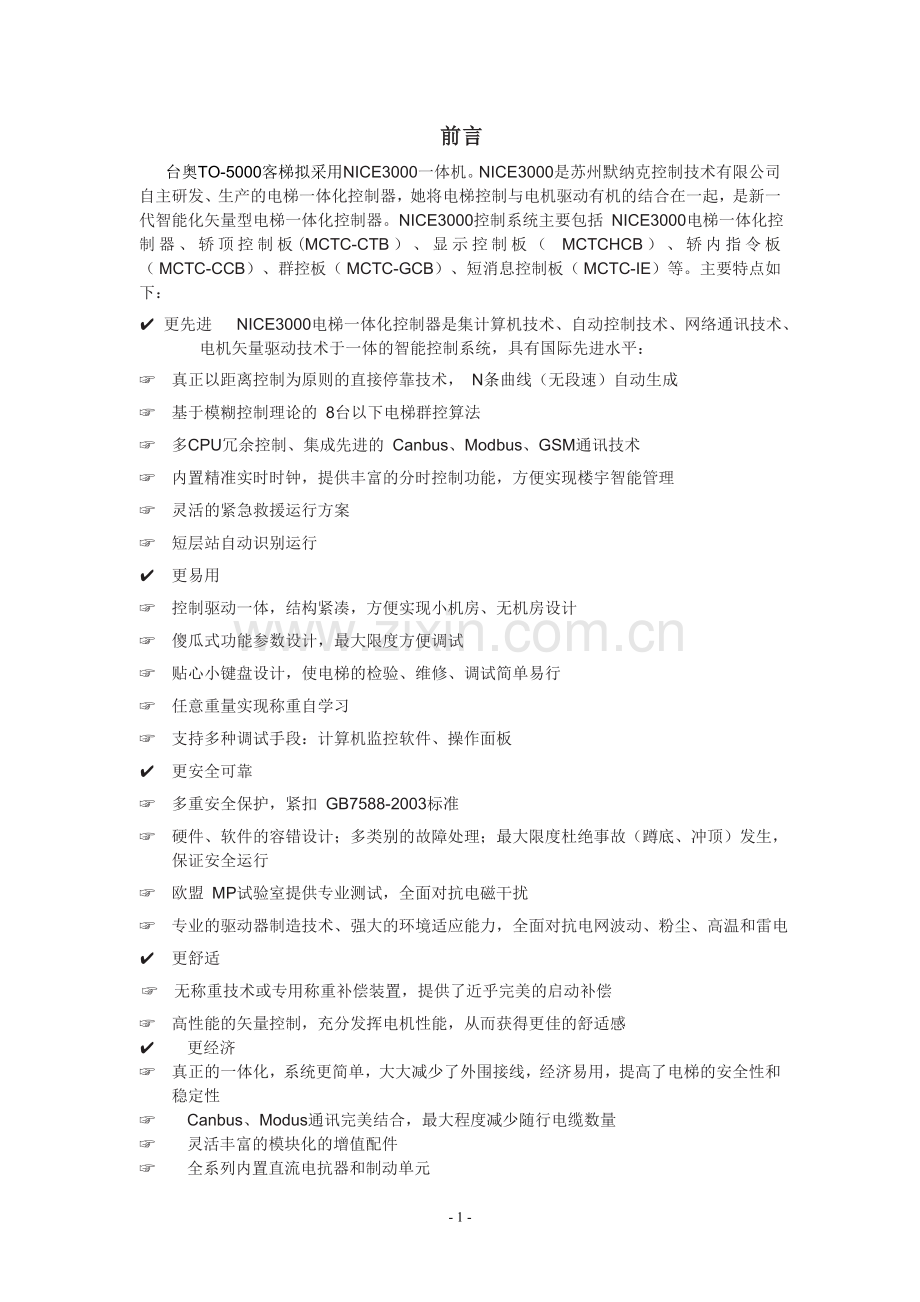

前言
台奥TO-5000客梯拟采用NICE3000一体机。NICE3000是苏州默纳克控制技术有限公司自主研发、生产的电梯一体化控制器，她将电梯控制与电机驱动有机的结合在一起，是新一代智能化矢量型电梯一体化控制器。NICE3000控制系统主要包括 NICE3000电梯一体化控制器、轿顶控制板(MCTC-CTB）、显示控制板（ MCTCHCB）、轿内指令板（ MCTC-CCB）、群控板（ MCTC-GCB）、短消息控制板（ MCTC-IE）等。主要特点如下：
✔ 更先进 NICE3000电梯一体化控制器是集计算机技术、自动控制技术、网络通讯技术、电机矢量驱动技术于一体的智能控制系统，具有国际先进水平：
☞ 真正以距离控制为原则的直接停靠技术， N条曲线（无段速）自动生成
☞ 基于模糊控制理论的 8台以下电梯群控算法
☞ 多CPU冗余控制、集成先进的 Canbus、Modbus、GSM通讯技术
☞ 内置精准实时时钟，提供丰富的分时控制功能，方便实现楼宇智能管理
☞ 灵活的紧急救援运行方案
☞ 短层站自动识别运行
✔ 更易用
☞ 控制驱动一体，结构紧凑，方便实现小机房、无机房设计
☞ 傻瓜式功能参数设计，最大限度方便调试
☞ 贴心小键盘设计，使电梯的检验、维修、调试简单易行
☞ 任意重量实现称重自学习
☞ 支持多种调试手段：计算机监控软件、操作面板
✔ 更安全可靠
☞ 多重安全保护，紧扣 GB7588-2003标准
☞ 硬件、软件的容错设计；多类别的故障处理；最大限度杜绝事故（蹲底、冲顶）发生， 保证安全运行
☞ 欧盟 MP试验室提供专业测试，全面对抗电磁干扰
☞ 专业的驱动器制造技术、强大的环境适应能力，全面对抗电网波动、粉尘、高温和雷电
✔ 更舒适
☞ 无称重技术或专用称重补偿装置，提供了近乎完美的启动补偿
☞ 高性能的矢量控制，充分发挥电机性能，从而获得更佳的舒适感
✔ 更经济
☞ 真正的一体化，系统更简单，大大减少了外围接线，经济易用，提高了电梯的安全性和稳定性
☞ Canbus、Modus通讯完美结合，最大程度减少随行电缆数量
☞ 灵活丰富的模块化的增值配件
☞ 全系列内置直流电抗器和制动单元

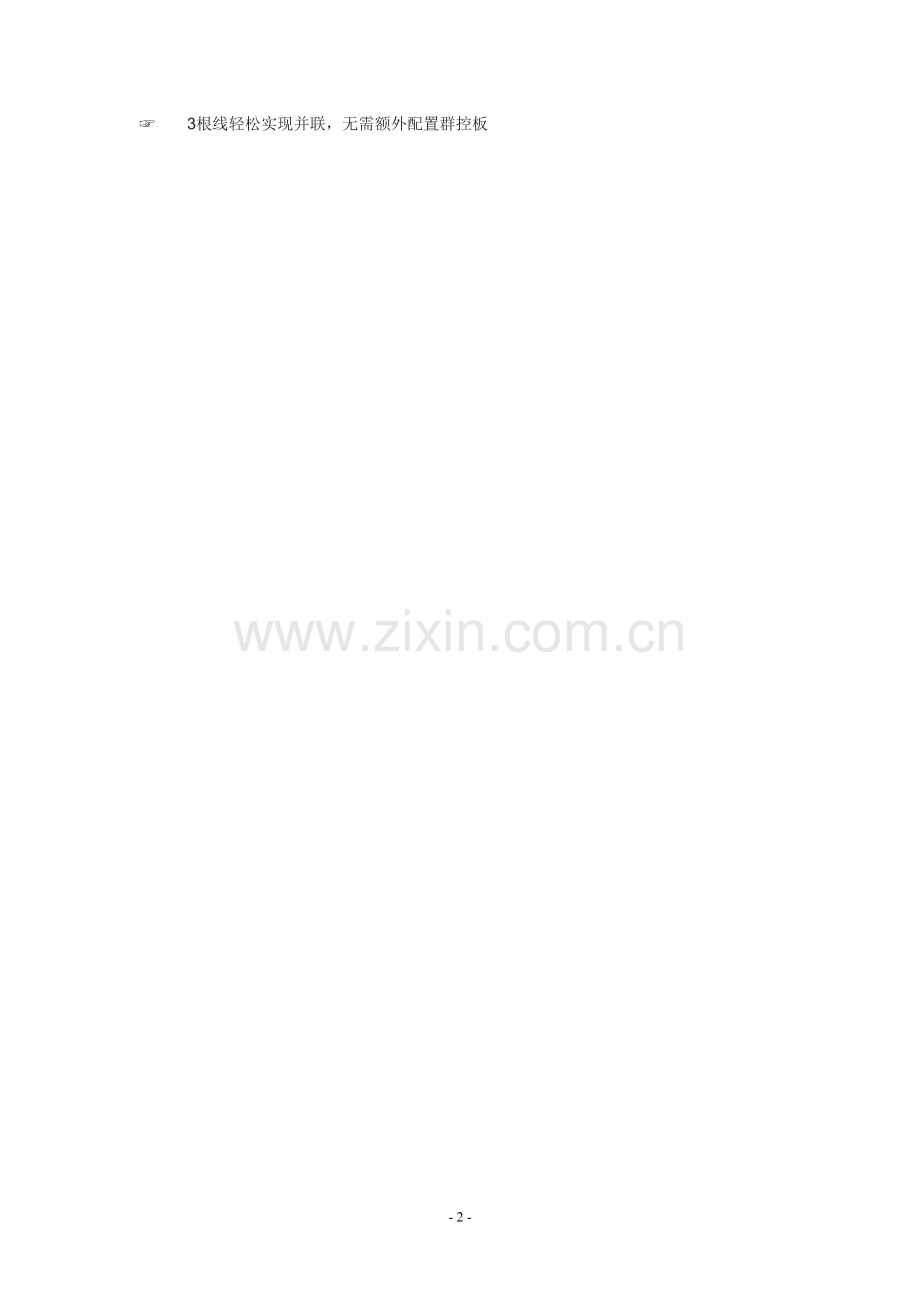

☞ 3根线轻松实现并联，无需额外配置群控板
1、NICE3000功能表

序号
名称
备注
序号
名称
备注
标准功能（ Standard）
1
检修运行

42
用户设定检查

2
直接停靠运行

43
高峰服务

3
最佳曲线自动生成

44
实时时钟管理

4
自救平层运行

45
分时服务

5
司机操作运行

46
夜间保安层

6
火灾应急返回

47
司机换向

7
消防员运行

48
副操纵箱操作

8
测试运行

49
轿厢到站钟

9
独立运行

50
厅外到站预报灯

10
紧急电动运行

51
厅外到站钟

11
开门再平层运行
配置 MCTC-SCB-A
52
同层双厅外召唤

12
自动返基站

53
强迫减速监测功能

13
并联运行

54
外召粘连识别

14
群控调度运行
配置 MCTC-GCB-A
55
称重信号补偿

15
免脱负载电机参数识别
永磁同步机为旋转编码器角度识别
56
平层微调

16
井道参数自学习

57
换站停靠

17
锁梯功能

58
故障历史记录

18
满载直驶

59
对地短路检测

19
照明、风扇节电功能

60
超载保护

20
服务楼层设置

61
门光幕保护

21
自动修正轿厢位置

62
门区外不能开门保护

22
错误指令取消

63
逆向运行保护

23
反向自动消号

64
防打滑保护

24
前后门服务楼层设置

65
接触器触点检测保护

25
提前开门
配置 MCTC-SCB-A
66
电机过电流保护

26
重复关门

67
电源过电压保护

27
本层厅外开门

68
电机过载保护

28
关门按钮提前关门

69
编码器故障保护

29
开关门控制功能选择

70
井道自学习失败诊断

30
保持开门时间分类设定

71
驱动模块过热保护

31
开门保持操作功能

72
门开关故障保护

32
层楼显示按位设置

73
运行中门锁断开保护

33
运行方向滚动显示

74
限位开关保护

34
电梯状态点阵显示

75
超速保护

35
跳跃层楼显示

76
平层开关故障保护

36
防捣乱功能
配置轿厢称重设备
77
CPU故障保护

37
全集选

78
输出接触器异常检测

38
上集选

79
门锁短接保护

39
下集选

80
电机温度保护
配置温度检测装置
40
分散待梯

81
前后门独立控制

41
电流斜坡撤除

82
VIP贵宾层服务

选配功能（ Optional）

1
IC卡用户管理

5
群控梯服务层切换

2
小区监控

6
强迫关门

3
语音报站

7
残疾人操纵厢操作

4
地震管制功能

8
后门操纵盘操作

注：　
a)标准功能为产品中标准配置功能，选配功能为特殊提供的软件服务；
b)选配功能中软件部分不额外收取费用；

2、TO-5000调试流程

电梯调试步骤：分单梯调试、并联/群控梯调试。
单梯调试分慢车调试、快车调试；慢车调试分慢车前检查、电机调谐、慢车试运行3个步骤；快车调试分快车前检查、井道自学习、快车试运行、舒适感调整、功能调试5个步骤。
并联/群控梯调试。

慢车调试步骤：
1） 慢车前检查：恢复出厂参数（FP-01=1）；
F0组参数设定（F0-03电梯最大运行参数；F0-04电梯额定速度；
F0-05电梯额定载重）
2） 电机调谐：F0-01=0；F1-00编码器类型选择；F1-01额定功率；F1-02额定电
压；F1-03额定电流；F1-04额定频率；F1-05额定转速；F1-11调谐选择
3） 慢车试运行：控制方式选择(F0-00)；补偿效果(F8-02;F8-03;F8-04)

基本参数

F0组 基本参数
F0-00
控制方式
0：开环控制
1：闭环控制
1
1
★
F0-01
命令源选择
0：操作面板控制
1：距离控制
1
1
★
F0-02
面板控制运行速度
0.050~F0-04
0.001m/s
0.05m/s
☆
F0-03
电梯最大运行速度
0.250~F0-04
0.001m/s
1.600m/s
★
F0-04
电梯额定速度
0.250~4.000m/s
0.001m/s
1.600m/s
★
F0-05
电梯额定载重
300~9999kg
1kg
1000kg
★
F0-06
最大频率
20.00hz~99.00HZ
0.01HZ
50.00HZ
★
F0-07
载波频率
0.5~16.0KHZ
0.1KHZ
6KHZ
☆

F1组 电机参数
F1-00
编码器类型选择
0：1387编码器
1：UVW编码器
1
0
★
F1-01
额定功率
1.1~75.0KW
0.1KW
机型确定
★
F1-02
额定电压
0~440V
1V
380V
★
F1-03
额定电流
0.00~655.00A
0.01A
机型确定
★
F1-04
额定频率
0.00~99.00HZ
0.01HZ
50.00HZ
★
F1-05
额定转速
0~3000rpm
1rpm
1460rpm
★
F1-06
定子电阻(异步机)
初始角度(同步机)
0.000~30.000Ω
0~359.9°
0.001Ω
0.1°
机型确定
☆
F1-07
转子电阻
0.000~30.000Ω
0.001Ω
机型确定
☆
F1-08
漏感抗(异步机)
接线方式(同步机)
0.00~300.00mH
0.00~0.03
0.01mH
0.01
机型确定
☆
F1-09
互感抗
0.1~3000.0mH
0.1mH
机型确定
☆
F1-10
空载电流
0.01~300.00A
0.01A
机型确定
☆
F1-11
自学习选择
0：无操作
1：带载调谐
2：不带载调谐
3：井道自学习
1
0
★
F1-12
编码器每转脉冲数
0~10000
1
1024
★
F1-13
编码器检测时间
0.0~10.0S
小于1S，检测功能无效
0.1S
2.1S
★

启动调整

F8组 增强功能参数
F8-00
称重自学习设定
0~100%
1%
0%
★
F8-01
预转矩选择
0：预转矩无效
1：使用转矩偏置
2：自动预转矩
1
0
★
F8-02
预转矩偏移
零伺服电流系数
0.0~100%
0.1%
15.0%
★
F8-03
零伺服KP
0.00~2.00
0.01
0.50
★
F8-04
零伺服TI
0.00~2.00
0.01
0.60
★
F8-05
轿内当前载荷
0~1023
1
0
●
F8-06
轿内负荷空载设置
0~1023
1
0
★
F8-07
轿内负荷满载设置
0~1023
1
100
★
F8-08
防捣乱功能
0：此功能禁止
1：允许(此功能需配称重传感器)
1
0
☆
F8-09
停电应急救援速度
0.000~0.100m/s
0.001m/s
0.050m/s
☆
F8-10
停电应急救援选择
0：电机无运行
1：UPS供电运行
2:48V蓄电池供电
1
0
☆
F8-11
停电力矩输出延时
0.200~1.500S
0.001
0.200
☆

快车调试步骤：
1） 快车前检查
2） 井道自学习：F6-00电梯最高层；F6-01电梯最低层；F4-01当前楼层；F0-00
控制方式；F1-12编码器每转脉冲数
3） 快车试运行：F5-1~24输入端子定义；F5-25轿顶输入类型选择
4） 功能调试：门机调整（FB组）；层显、外招调整（FE组）；称重学习（F组；
F5-36）；平层调整（F4-00）；超满载、消防、司机（F5-25）
5） 舒适感调整：F2-00~F2-05速度环pi参数；F3-00~F3-07曲线参数；F8-03、04转矩增益参数

矢量控制参数

F2组 矢量控制参数
F2-00
速度环比例增益1
0~100
1
40
☆
F2-01
速度环积分时间1
0.01~10.00S
0.01S
0.60S
☆
F2-02
切换频率1
0.00~F2-05
0.01HZ
2.00HZ
☆
F2-03
速度环比例增益2
0~100
1
35/40
☆
F2-04
速度环积分时间2
0.01~10.00S
0.01S
0.80S/0.6
☆
F2-05
切换频率2
F2-02~F0-06
0.01HZ
5.00HZ
☆
F2-06
电流环比例增益
10~500
1
60/300
☆
F2-07
电流环积分增益
10~500
1
30/20
☆
F2-08
转矩上限
0.0~200.0%
0.1%
150.0%
☆
F2-10
电梯运行方向
0：方向相同
1：方向相反
1
0
☆

F3组 运行控制参数
F3-00
启动速度
0.000~0.030m/s
0.001m/s
0.010m/s
★
F3-01
保持时间
0.000~0.500s
0.001s
0.150s
★
F3-02
加速度
0.200~2.000m/s2
0.001 m/s2
0.600 m/s2
★
F3-03
拐点加速时间1
0.300~4.000s
0.001s
2.500s
★
F3-04
拐点加速时间2
0.300~4.000s
0.001s
2.500s
★
F3-05
减速度
0.200~2.000s/m2
0.001 m/s2
0.006 m/s2
★
F3-06
拐点减速时间1
0.300~4.000s
0.001s
2.500s
★
F3-07
拐点减速时间2
0.300~4.000s
0.001s
2.500s
★
F3-08
特殊减速度
0.500~2.000s/m2
0.001 m/s2
0.900 m/s2
★
F3-09
停车距离裕量
0~90.0mm
0.1mm
0.0mm
★
F3-10
再平层速度
0.000~0.080m/s
0.001m/s
0.040m/s
★
F3-11
低俗运行速度
0.100~0.630m/s
0.001m/s
0.250m/s
★
F3-12
上1级强迫减速位置
0.00~300.00m
0.01m
0.00m
★
F3-13
下1级强迫减速位置
0.00~300.00m
0.01m
0.00m
★
F3-14
上2级强迫减速位置
0.00~300.00m
0.01m
0.00m
★
F3-15
下2级强迫减速位置
0.00~300.00m
0.01m
0.00m
★
F3-16
上3级强迫减速位置
0.00~300.00m
0.01m
0.00m
★
F3-17
下3级强迫减速位置
0.00~300.00m
0.01m
0.00m
★
F3-18
开始零速输出时间
0.000~1.000s
0.001s
0.200s
★
F3-19
曲线运行延迟时间
0.000~1.000s
0.001s
0.200s/0.6
★
F3-20
结束运行延迟时间
0.000~1.000s
0.001s
0.300s
★

楼层数据

F4组 楼层参数
F4-00
平层调整
0~60mm
1mm
30mm
★
F4-01
当前楼层
F6-01~F6-00
1
1
★
F4-02
电梯当前位置高位
0~65535
1
1
●
F4-03
电梯当前位置低位
0~65535
1
34464
●
F4-04
平层插板高位
0~65535
1
0
★
F4-05
平层插板高位
0~65535
1
0
★
F4-06
层高1高位
0~65535
1
0
★
F4-07
层高1低位
0~65535
1
0
★
F4-08
层高2 高位
0~65535
1
0
★
↓
层高n低位
0~65535
1
0
★

输入输出

F5-01
X1功能选择

1
33
★

F5-24
X24功能选择
1
34
★
F5-25
轿顶输入类型选择
0~255
1
64
★
F5-26
Y1功能选择
0：未使用
1：运行接触器输出
2：抱闸接触器输出
3：封门接触器输出
4：消防到基站信号反馈
……
1
1
★
F5-27
Y2功能选择
1
2
★
F5-28
Y3功能选择
1
3
★
F5-29
Y4功能选择
1
4
★
F5-30
Y5功能选择
1
0
★
F5-31
Y6功能选择
1
0
★
F5-32
外招通讯状态

●
F5-34
端子状态显示

●
F5-35
端子状态显示

●
F5-36
称重输入选择
0：无效
1：轿顶数字量采样
2：轿顶模拟量采样
3：主控板模拟量采样

★

输入点定义

00：未使用 21：下3级强迫减速常开输入 43：消防信号常闭输入
01：上平层常开输入 22：封门输出反馈常开输入 44：上限位信号常闭输入
02：下平层常开输入 23：消防员开关常开输入 45：下限位信号常闭输入
03：门区常开输入 24：门机1光幕常开输入 46：超载常闭输入
04：安全回路反馈常开输入 25：门机2光幕常开输入 47：满载常闭输入
05：门锁回路反馈常开输入 26：抱闸输出反馈2常开输入 48：上1级强迫减速常闭输入
06：运行输出反馈常开输入 27：UPS有效常开输入 49：下1级强迫减速常闭输入
07：抱闸输出反馈常开输入 28：锁梯常开输入 50：上2级强迫减速常闭输入
08：检修信号常开输入 29：安全信号常开输入2 51：下2级强迫减速常闭输入
09：检修上行常开输入 30：同步机自锁反馈常开输入 52：上3级强迫减速常闭输入
10：检修下行常开输入 31：门锁回路2反馈常开输入 53：下3级强迫减速常闭输入
11：消防信号常开输入 33：上平层常闭输入 54：封门输出反馈常闭输入
12：上限位信号常开输入 34：下平层常开输入 55：消防员开关常闭输入
13：下限位信号常开输入 35：门区常开输入 56：门机1光幕常闭输入
14：超载常开输入 36：安全回路反馈常闭输入 57：门机2光幕常闭输入
15：满载常开输入 37：门锁回路反馈常闭输入 58：抱闸输出反馈2常闭输入
16：上1级强迫减速常开输入 38：运行输出反馈常闭输入 59：UPS有效常闭输入
17：下1级强迫减速常开输入 39：抱闸输出反馈常闭输入 60：锁梯常闭输入
18:：上2级强迫减速常开输入 40：检修信号常闭输入 : 61：安全信号常闭输入2
19：下2级强迫减速常开输入 41：检修上行常闭输入 62：同步机自锁反馈常闭输入
20：上3级强迫减速常开输入 42：检修下行常闭输入 63：门锁回路2反馈常闭输入

电梯基本参数

F6组 电梯基本参数
F6-00
电梯最高层
F6-01~31
1
9
★
F6-01
电梯最低层
1~F6-00
1
1
★
F6-02
泊梯基站
电梯最低层(F6-01)~
电梯最高层(F6-00)
1
1
★
F6-03
消防基站
F6-01~F6-00
1
1
★
F6-04
锁梯基站
F6-01~F6-00
1
1
★
F6-05
服务层1
0~65535(设定1~16层)
1
65535
★
F6-06
服务层2
0~65535(设定17~31层)
1
65535
★
F6-07
群控数量
1~8
1
1
★
F6-08
电梯编号
1~8
1
1
★
F6-09
并联选择
BIT0：分散待机
BIT1：保留
BIT2：监控口进行并联处理
1
0
★
门功能
FB组 门功能参数
FB-00
门机数量
1~2
1
1
★
FB-02
门机1服务层1
0~65535(设定1~16层)
仅对门机数量为2时有效
1
65535
☆
FB-03
门机2服务层2
0~65535(设定17~31层)
仅对门机数量为2时有效
1
65535
☆

显示及扩展功能

FE-00
集选方式
0：全集选
1：下集选
2：上集选
1
0
☆
FE-01
楼层1对应显示

1
1901
☆
FE-0n
楼层n对应显示
1
1902
☆

FB组 门功能参数
FB-00
门机数量
1~2
1
1
★
FB-02
门机1服务层1
0~65535(设定1~16层)
仅对门机数量为2时有效
1
65535
☆
FB-03
门机2服务层2
0~65535(设定17~31层)
仅对门机数量为2时有效
1
65535
☆
FE-32
厂方功能
设定选择1
0~65535
按位选择，该某为1，
则相应功能位有效
1
35843
★
FE-33
厂方功能
设定选择2
按位选择，该某为1，
则相应功能位有效
1
32
★

FB组 门功能参数
FB-00
门机数量
1~2
1
1
★
FB-02
门机1服务层1
0~65535(设定1~16层)
仅对门机数量为2时有效
1
65535
☆
FB-03
门机2服务层2
0~65535(设定17~31层)
仅对门机数量为2时有效
1
65535
☆
故障记录

FC-24
第10次故障信息
0~3199
1
0
●
FC-25
第10次故障月日
0~1231
1
0
●
FC-26
最近一次故障信息
0~3199
1
1
●
FC-27
最近一次故障时速度
0.000~3.000m/s
0.001m/s
0.000
●
FC-28
最近一次故障时电流
0.0~999.9A
0.1A
0.0
●
FC-29
故障时母线电压
0~999V
1V
0
●
FC-30
最近一次故障月日
0~1231
1
0
●
FC-31
最近一次故障时间
0~2359
1
0
●

电机自学习

一、 异步电机调谐流程：

按照电机铭牌设定参数：
F1-01、F1-02、F1-03、F1-04、F1-05

↓
F0-01=0
设定为操作面板控制
F1-11=1或者2
(1为带载调谐，无需吊轿厢；2为无负载调谐，需要吊轿厢)
现象：此时操作面板上方tune灯亮，使输出到电机侧回路导
通，按下RUN键，操作面板RUN指示灯亮，开始电机调谐。

静态调谐↓ ↓动态调谐
静态调谐：电机不运行，并伴有啸叫声。
调谐得到参数：F1-06、F1-07、F1-08。
自动计算得到参数：F1-09、F1-10。
动态调谐，电机运转。
调谐得到参数：F1-06、F1-07、F1-08。
F1-09、F1-10。
↓ ↓
调谐完毕，恢复端子运行命令通道状态
设定参数：F1-01=1

注：电机自学习推荐在还没有挂钢丝绳之前进行。

二、 同步电机无负载动态调谐流程：
F1-00选择编码器类型
F1-00=1有速度传感器矢量控制
恢复端子运行命令通道状态
设定参数：F1-01=1
↓ ↑
调谐完毕，设定参数F1-02=10HZ,按RUN
键检查电机转动是否正常，如不正常，请
调换码盘信号方向，并重新进行电机调谐
按照电机铭牌设定参数：
F1-01、 F1-02、F1-03、 F1-04、 F1-05
及编码器脉冲数 F1-12
↓ ↑
动态调谐，电机正、反转动。调整得到
参数F1-06码盘磁极角度
将轿厢吊起使
电机脱离负载
↓ ↑
F1-01=0
设定为操作面板控制
F1-11=2
现象：此时操作面板上方tune灯亮，使输出到电机侧回路导通，
按下RUN键，操作面板RUN指示灯亮，开始电机调谐。

注：1、电机自学习推荐在还没有挂钢丝绳之前进行。同步主机在更改了电机UVW
三相的顺序、更换了编码器或者更改了编码器接线情况下，必须再次辨识码盘
位置角。
2、曳引机动力线连线必须按图示连线方法进行连接(一一对应连接)：

U ───────────────── U
V ───────────────── V
W ───────────────── W

Encoder
type
Shielded
cable
XE CONNECTOR PIN
1
2
3
4
5
6
7
8
9
10
11
12
13
ERN
1387
15
B-

Z+
Z-
A+
A-
0V
B+
5V
Sin-
Sin+
Cos+
Cos-
5a

4b
4a
6b
2a
5b
3b
1b
1a
7b
2b
6a
三、 同步电机静态辨识：
开始

↓
检修开关处于检修

↓
正确输入电机参数F8-01=0

↓
F1-11=1

↓
操作面板不显示“TUNE”，完成调谐

↓
松下检修下行

↓
结束

* 同、异步电机在调谐过程中有一些差别，调谐时大体有以下注意事项：
· 同步电机调谐前编码器必须安装到位，并选择F0-00=1为有速度传感器矢量控制，且正确设定F1-12编码器每转脉冲数。
· 同步电机必须正确选择编码器类型。
· 推荐学习三遍以上，比较学出的值。
· 电机自学习，运行接触器不吸合，多为门锁回路不通，短接门锁，或手动顶住运行接触器，动态调谐还要释放抱闸。
· 设定完参数进行正反转试运行。观察电流、运行速度、方向。
· 如果调谐不成功，请检查UVW接线与电机UVW出头是否一一对应。如果自学习不成功请调换UVW顺序。交换运行方向可以通过参数F2-10实现。

慢车参数调整
序号
功能码
设置范围
含义
解释
1
F0-00
0,1
控制方式
同步机必须设为1(闭环)
2
F0-01
0,1
命令源选择
1 距离控制
3
F0-03
0.3~4.0m/s
电梯最大运行速度
该参数小于F0-04，根据现场条件更
改，是该电梯运行的最大速度
4
F0-04
0.3~4.0m/s
电梯额定速度
指电梯机械决定的额定速度，该参数
十分重要，更改后需要重新进行井道楼层自学习
5
F5-36
0~3
称重输入选择
NICE3000共有3个称重信号输入通
道，必须根据实际情况正确设置
6
F6-00
2~31
电梯最高层
根据电梯实际情况设置最高、最底层
，以免出现冲顶蹲底情况
7
F6-01
1~F6-00
电梯最底层
8
FF-01
1~20
NICE3000额定功率代码
常用对应表格：
13对应7.5KW
14对应11KW
15对应15KW
16对应18.5KW
17对应22KW
18对应30KW

F3-11
低速运行速度
出厂设定
0.250m/s
最小单位
0.001m/s
设定范围
0.100~0.630m/s
设定电梯在检修或返平层等状态时的低速运行速度。

* 完成以上基本参数设定及电机自学习后，电梯就可以进行检修运行了，检修运行前请确认安全、门锁回路是否导通，以及X9灯是否熄灭，并确定检修的优先级。

快车调试前检查

快车调试前必须安装好轿顶接线箱(即连接轿顶板)，必须安装好编码器，另外需要检修运行全程，确认各井道信号是否安装到位，如：
1、 上下开关架是否安装，强迫减速动作是否可靠，上下开关架接线有没有颠倒。
2、 检查各层平层插板安装是否到位，运行过程中是否会可靠动作。上下运行看看平层感应器动作的顺序是否正确，上行应当是上平层、门区、下平层；下行应当是下平层、门区、上平层。看每一个在主控板F5组的对应设定是否正确(例如：一般使用2个平层感应器常闭输入，即上平层、下平层)此处接线对应设定为F5-01=1，F5-02=2，F5-03=0
3、 调整轿顶板输入类型F5-25，以保证轿顶的接线与参数一一对应。
4、 注意轿顶板拨码开关，电梯运行一般拨码开关4、5位拨为ON。如果报故障Err51，即为通讯故障，检查此拨码及接线。
注：主控板输入、输出端子功能均可设定，如果图纸上每个输入、输出点接的开关与默认功能不同，这需调整对应功能码。

33上平层常闭
35门区常闭
34下平层常闭
04安全回路反馈
05门锁回路反馈
38运行输出反馈
39抱闸输出反馈
22封门输出反馈
40检修信号常闭
09检修上行常开
10检修下行常开
44上限位信号常开
45下限位信号常开
48上1级强迫减速
49下1级强迫减速
50上2级强迫减速
51下2级强迫减速
56前门光幕常闭
57后门光幕常闭
00未使用
00未使用
00未使用
00未使用
00未使用
一、主控板输入端子：
X1 有效 常闭 上平层
X2 有效 常闭 门区
X3 有效 常闭 下平层
X4 无效 常开 安全回路反馈
X5 无效 常开 门锁回路反馈
X6 有效 常闭 运行输出反馈
X7 有效 常闭 抱闸输出反馈
X8 无效 常开 封门输出反馈
X9 有效 常闭 检修信号
X10 无效 常开 检修上行
X11 无效 常开 检修下行
X12 有效 常闭 上限位信号
X13 有效 常闭 下限位信号
X14 有效 常闭 上1级强迫减速
X15 有效 常闭 下1级强迫减速
X16 有效 常闭 上2级强迫减速
X17 有效 常闭 下2级强迫减速
X18 有效 常闭 前门光幕
X19 有效 常闭 后门光幕
X20 无效 未使用
X21 无效 未使用
X22 无效 未使用
X23 无效 未使用
X24 无效 未使用

常开/常闭
常开/常闭
常闭/常开
常闭/常开
常开/常闭
常开/常闭
常开/常闭
常开/常闭
二、轿顶板输入端子：
前门光幕X1 正常
后门光幕X2 正常
前门开门限位X3 有效
后门开门限位X4 有效
开关量称重(20%)X5 无效
开关量称重(80%)X6 无效
开关量称重(100%)X7 无效
开关量称重(110%)X8 有效

1运行接触器输出
2抱闸接触器输出
0未使用
0未使用
5前门开门
6前门关门
三、主控板输出端子：
Y1 无效 常开 运行接触器
Y2 无效 常开 抱闸接触器
Y3 无效 常开 未使用
Y4 无效 常开 未使用
Y5 无效 常开 前门开门
Y6 无效 常开 前门关门

四、
功能码
名称
出厂设定
最小单位
设定范围
F5-01
上平层
33
1
00~63
F5-16
上减速2
00
1
00~63
F5-25
轿顶输入类型选择
64
1
0~255

五、
二进制位
参数
类型设置
二进制位
参数
类型设置
BIT0
光幕1
常闭
BIT4
关门限位1
常闭
BIT1
光幕2
常闭
BIT5
关门限位2
常闭
BIT 2
开门限位1
常闭
BIT6
开关量称重3(满载)
常闭
BIT 3
开门限位2
常闭
BIT7
开关量称重4(超载)
常闭

*二进制表示为01000000，对应十进制数为64，则F5-25设为64。

快车调试—井道自学习

一、井道自学习涉及参数：
F6-00电梯最高层；F6-01电梯最低层；F0-00控制方式；F4-01当前楼层；F1-12编码器每转脉冲数。

二、井道自学习需要满足的条件：
1、 电梯满足检修运行条件，并且在检修状态下；
2、 F4-01当前楼层为1；
3、 轿厢位置在最底层平层位置或以下，下一级强迫减速信号有效；
4、 电梯最高层、最底层设定与物理楼层相符；
5、 强迫减速开关距离安装正常、无超短楼层

* 说明：井道自学习前编码器都要安装到位，F1-12设定正确，控制方式F0-00=1
