CFG桩调整配合比.docx

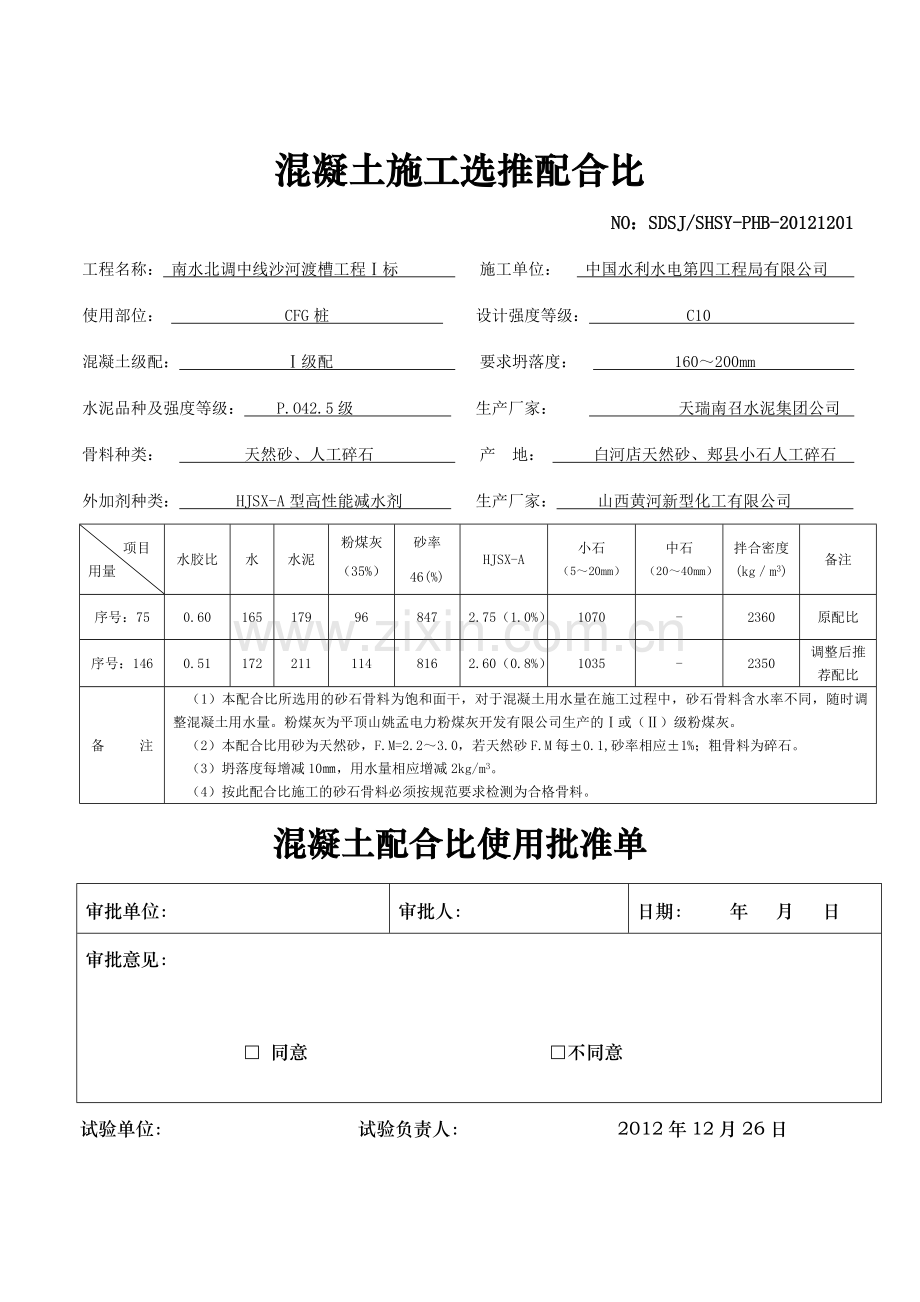

混凝土施工选推配合比
NO：SDSJ/SHSY-PHB-20121201
工程名称： 南水北调中线沙河渡槽工程Ⅰ标 　施工单位： 中国水利水电第四工程局有限公司
使用部位： CFG桩 设计强度等级： 　 C10
混凝土级配： Ⅰ级配 要求坍落度： 160～200mm
水泥品种及强度等级： P.O42.5级　 生产厂家： 天瑞南召水泥集团公司
骨料种类： 天然砂、人工碎石 产 地： 白河店天然砂、郏县小石人工碎石
外加剂种类： HJSX-A型高性能减水剂 生产厂家： 山西黄河新型化工有限公司
项目
用量
水胶比
水
水泥
粉煤灰
（35%）
砂率
46(%)
HJSX-A
小石
（5～20mm）
中石
（20～40mm）
拌合密度
(kg／m3)
备注
序号：75
0.60
165
179
96
847
2.75（1.0%）
1070
-
2360
原配比
序号：146
0.51
172
211
114
816
2.60（0.8%）
1035
-
2350
调整后推荐配比
备 　注
（1）本配合比所选用的砂石骨料为饱和面干，对于混凝土用水量在施工过程中，砂石骨料含水率不同，随时调整混凝土用水量。粉煤灰为平顶山姚孟电力粉煤灰开发有限公司生产的Ⅰ或（Ⅱ）级粉煤灰。
（2）本配合比用砂为天然砂，F.M=2.2～3.0，若天然砂F.M每±0.1,砂率相应±1%；粗骨料为碎石。
（3）坍落度每增减10㎜，用水量相应增减2kg/m3。
（4）按此配合比施工的砂石骨料必须按规范要求检测为合格骨料。
混凝土配合比使用批准单
审批单位：
审批人：
日期： 年 月 日
审批意见：

□ 同意 □不同意
试验单位： 试验负责人： 2012年12月26日

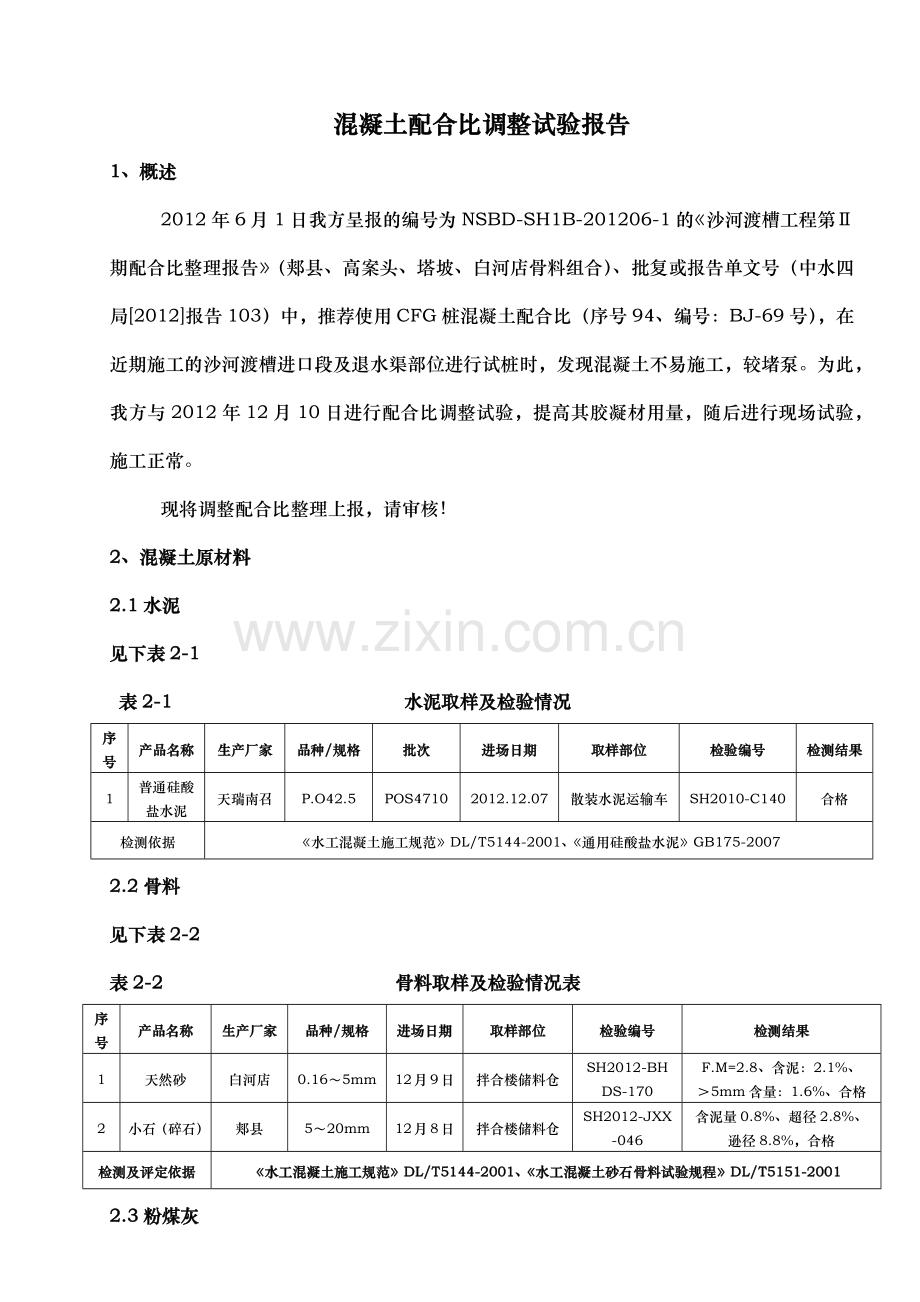

混凝土配合比调整试验报告
1、概述
2012年6月1日我方呈报的编号为NSBD-SH1B-201206-1的《沙河渡槽工程第Ⅱ期配合比整理报告》（郏县、高案头、塔坡、白河店骨料组合）、批复或报告单文号（中水四局[2012]报告103）中，推荐使用CFG桩混凝土配合比（序号94、编号：BJ-69号），在近期施工的沙河渡槽进口段及退水渠部位进行试桩时，发现混凝土不易施工，较堵泵。为此，我方与2012年12月10日进行配合比调整试验，提高其胶凝材用量，随后进行现场试验，施工正常。
现将调整配合比整理上报，请审核！
2、混凝土原材料
2.1水泥
见下表2-1
表2-1 水泥取样及检验情况
序号
产品名称
生产厂家
品种/规格
批次
进场日期
取样部位
检验编号
检测结果
1
普通硅酸盐水泥
天瑞南召
P.O42.5
POS4710
2012.12.07
散装水泥运输车
SH2010-C140
合格
检测依据
《水工混凝土施工规范》DL/T5144-2001、《通用硅酸盐水泥》GB175-2007
2.2骨料
见下表2-2
表2-2 骨料取样及检验情况表
序号
产品名称
生产厂家
品种/规格
进场日期
取样部位
检验编号
检测结果
1
天然砂
白河店
0.16～5mm
12月9日
拌合楼储料仓
SH2012-BHDS-170
F.M=2.8、含泥：2.1%、
＞5mm含量：1.6%、合格
2
小石（碎石）
郏县
5～20mm
12月8日
拌合楼储料仓
SH2012-JXX-046
含泥量0.8%、超径2.8%、 逊径8.8%，合格
检测及评定依据
《水工混凝土施工规范》DL/T5144-2001、《水工混凝土砂石骨料试验规程》DL/T5151-2001
2.3粉煤灰
产地：平顶山姚孟电力粉煤灰有限公司；
规格：Ⅰ级；
取样地点：粉煤灰运输罐车；
取样日期：2012年12月4日；
产品批号：2012-1932；
检测结果：含水0.4%、细度2.9%、烧失量5.7%、需水量比90%，合格；
报告编号：SH2012-F156。
2.4外加剂
产地：山西黄河新型化工有限公司；
品种/规格：聚羧酸高性能减水剂HJSX-A；
取样地点：拌合楼外加剂罐；
进场批次：20121115；
取样日期：2012年11月25日；
检测结果：合格；
报告编号：SH2012-W037。
2. 5水
拌合用水。
3.凝土配合比设计及试验
本次试验首先按照在原配合比参数基础上多加水泥50kg/m3的思路进行试拌，如果混凝土和易性良好，满足设计及施工要求时，再进行微调试验；直至混凝土拌合物工作效能满足要求为止。由于时间关系和施工需求，本报告先提供14天龄期的混凝土配合比试验报告，28天龄期强度报告到时补报。
试验情况如下表3-1：

表3-1 混凝土拌和物性能试验结果(CFG桩)
编号
水胶比
用水量
(kg/m3)
砂率
(%)
坍落度
(mm)
粉煤灰
(%)
减水剂 (%)
HJSX-A
坍落度(mm)
和易性
粗骨料
（%）
凝结时间(h:min)
密度
(kg/m3)
出机
15
min
小石
中石
初凝
终凝
BJCFG-01
-
170
46
160-200
35
1.0
160
-
坍落度小、和易性好
100
0
/
/
2405
BJCFG-02
0.55
170
46
160-200
35
1.0
175
160
坍落度小、和易性好、外加剂多
100
0
/
/
2354
BJCFG-02
0.51
172
46
160-200
35
0.80
210
180
好
100
0
8:00
9:26
2350
注：表中编号中字母B代表白河店天然砂、J代表郏县小石、CFG代表配合比种类。

表3-2 C10 混凝土抗压强度试验结果
序号
编号
使用部位
级配
水胶比
用水量
(kg/m3)
砂率
(%)
坍落度
(mm)
粉煤灰
(%)
减水剂 (%)
HJSX-A
胶材总量
抗压强度（MPa）
水泥
粉煤灰
3d
7d
14d
28d
146
BJCFG-02
CFG
Ⅰ
0.51
172
46
180
35
0.80
211
114
7.9
11.8
15.2
/
4.结论及选推施工配合比
通过调整试验，在胶凝材用量增加时，需要增加实际用水量7kg/m3，拌合物和易性良好，14天抗压强度满足C10设计强度，故，推荐使用序号为146号配合比。
选推配合比参数表见附件：SDSJ/SHSY-PHB-20121201
批准： 审核: 试验：
