因为专业，所以专注，质品成就品牌

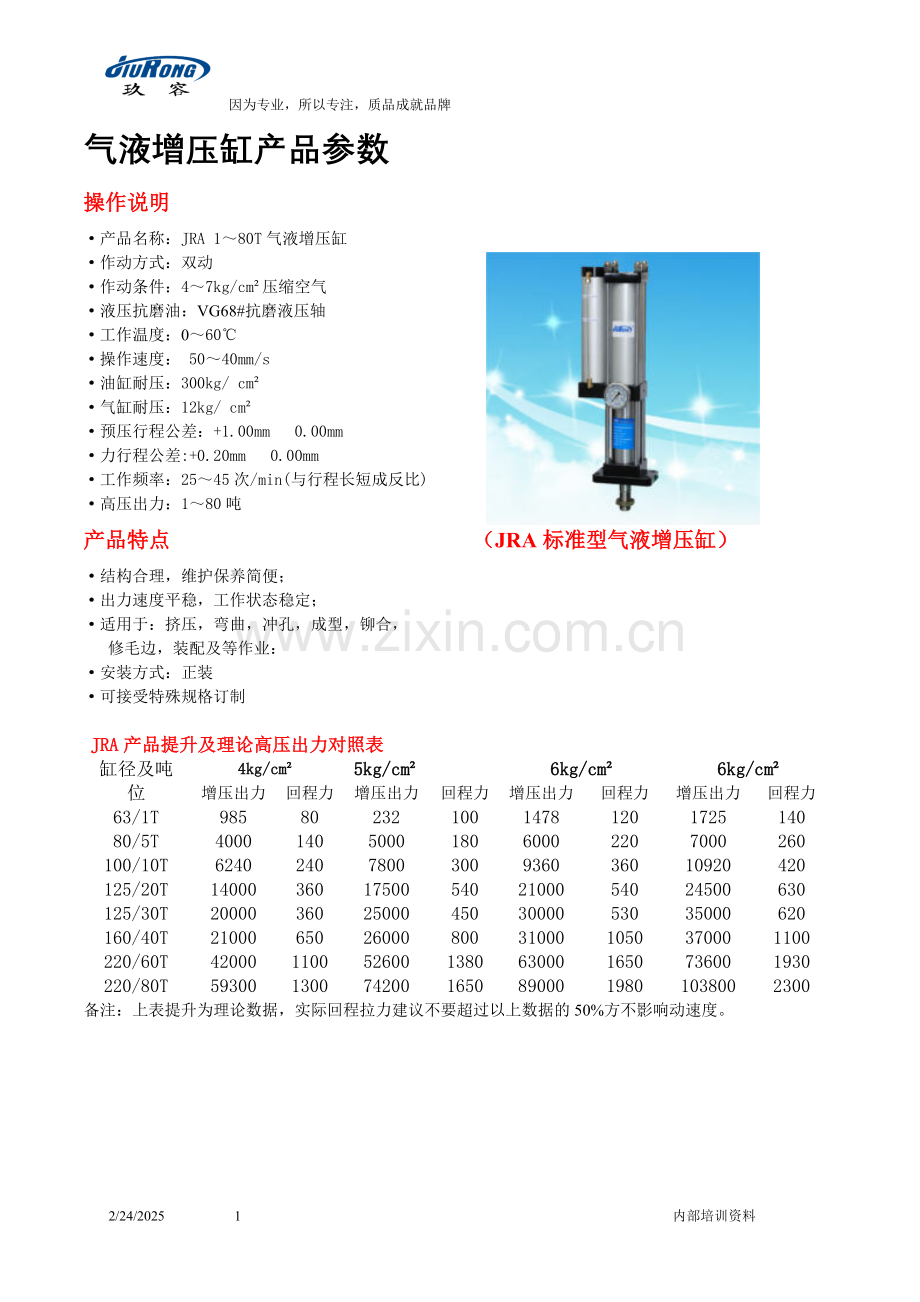

气液增压缸产品参数
操作说明
·产品名称：JRA 1～80T气液增压缸
·作动方式：双动
·作动条件：4～7kg/cm²压缩空气
·液压抗磨油：VG68#抗磨液压轴
·工作温度：0～60℃
·操作速度： 50～40mm/s
·油缸耐压：300kg/ cm²
·气缸耐压：12kg/ cm²
·预压行程公差：+1.00mm 0.00mm
·力行程公差:+0.20mm 0.00mm
·工作频率：25～45次/min(与行程长短成反比)
·高压出力：1～80吨
产品特点 （JRA标准型气液增压缸）
·结构合理，维护保养简便；
·出力速度平稳，工作状态稳定；
·适用于：挤压，弯曲，冲孔，成型，铆合，
修毛边，装配及等作业：
·安装方式：正装
·可接受特殊规格订制

JRA产品提升及理论高压出力对照表

缸径及吨位
4kg/cm²
5kg/cm²

6kg/cm²
6kg/cm²
增压出力
回程力
增压出力
回程力
增压出力
回程力
增压出力
回程力
63/1T
985
80
232
100
1478
120
1725
140
80/5T
4000
140
5000
180
6000
220
7000
260
100/10T
6240
240
7800
300
9360
360
10920
420
125/20T
14000
360
17500
540
21000
540
24500
630
125/30T
20000
360
25000
450
30000
530
35000
620
160/40T
21000
650
26000
800
31000
1050
37000
1100
220/60T
42000
1100
52600
1380
63000
1650
73600
1930
220/80T
59300
1300
74200
1650
89000
1980
103800
2300
备注：上表提升为理论数据，实际回程拉力建议不要超过以上数据的50%方不影响动速度。

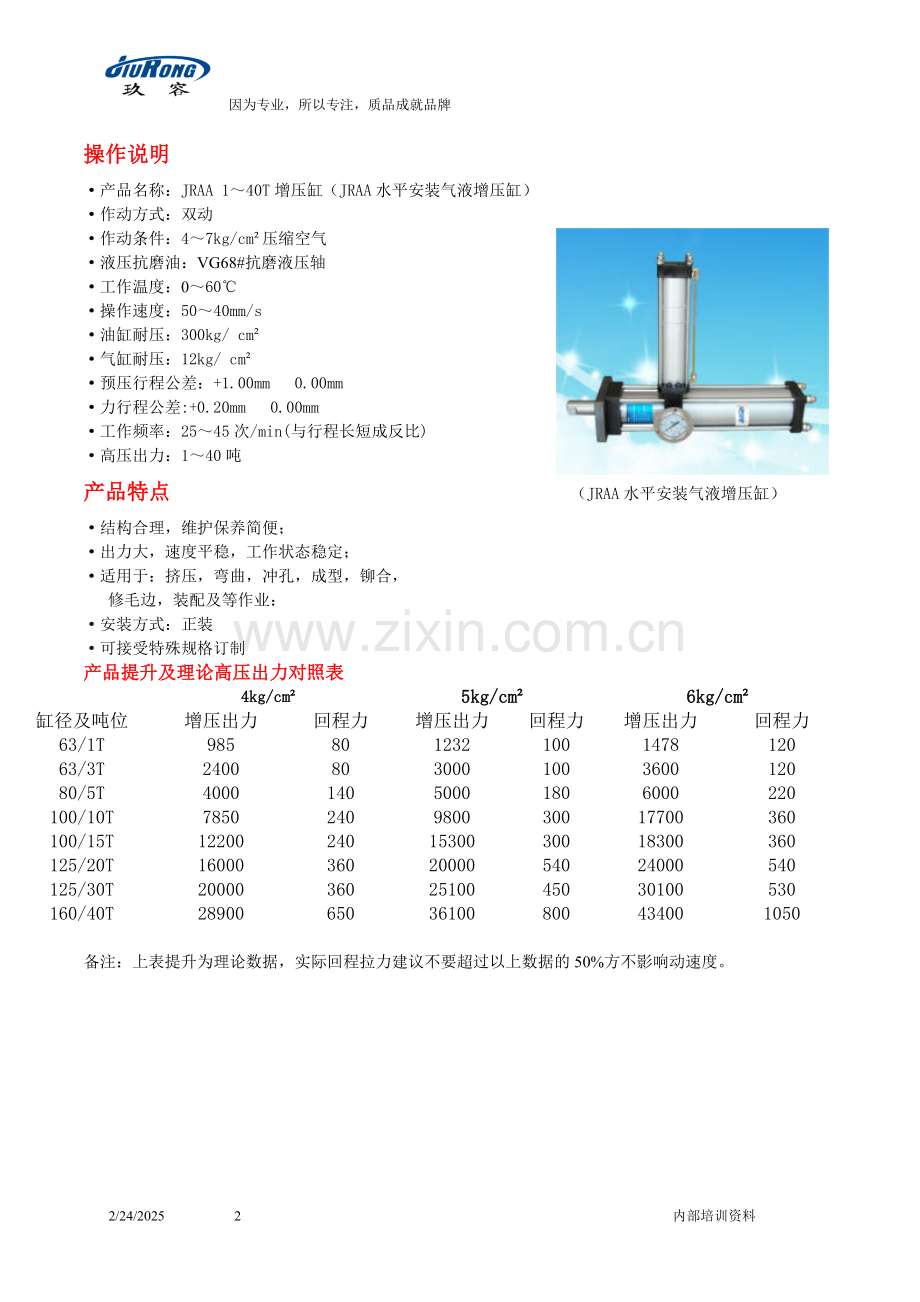

操作说明
·产品名称：JRAA 1～40T增压缸（JRAA水平安装气液增压缸）
·作动方式：双动
·作动条件：4～7kg/cm²压缩空气
·液压抗磨油：VG68#抗磨液压轴
·工作温度：0～60℃
·操作速度：50～40mm/s
·油缸耐压：300kg/ cm²
·气缸耐压：12kg/ cm²
·预压行程公差：+1.00mm 0.00mm
·力行程公差:+0.20mm 0.00mm
·工作频率：25～45次/min(与行程长短成反比)
·高压出力：1～40吨
产品特点 （JRAA水平安装气液增压缸）
·结构合理，维护保养简便；
·出力大，速度平稳，工作状态稳定；
·适用于：挤压，弯曲，冲孔，成型，铆合，
修毛边，装配及等作业：
·安装方式：正装
·可接受特殊规格订制
产品提升及理论高压出力对照表
缸径及吨位
4kg/cm²
5kg/cm²
6kg/cm²
增压出力
回程力
增压出力
回程力
增压出力
回程力
63/1T
985
80
1232
100
1478
120
63/3T
2400
80
3000
100
3600
120
80/5T
4000
140
5000
180
6000
220
100/10T
7850
240
9800
300
17700
360
100/15T
12200
240
15300
300
18300
360
125/20T
16000
360
20000
540
24000
540
125/30T
20000
360
25100
450
30100
530
160/40T
28900
650
36100
800
43400
1050

备注：上表提升为理论数据，实际回程拉力建议不要超过以上数据的50%方不影响动速度。

操作说明
·产品名称：JRB 1～80T增压缸
·作动方式：双动
·作动条件：4～7kg/cm²压缩空气
·液压抗磨油：VG68#抗磨液压轴
·工作温度：0～60℃
·操作速度：50～40mm/s
·油缸耐压：300kg/ cm²
·气缸耐压：12kg/ cm²
·预压行程公差：+1.00mm 0.00mm
·力行程公差:+0.20mm 0.00mm
·工作频率：25～45次/min(与行程长短成反比)
·高压出力：1～80吨
产品特点 JRB增压行程可调增压缸
·灵巧设计，结构完美合理，；
·可根据不同产品的需求录活控制增压行程，
精细，准确：
·适用于：挤压，弯曲，冲孔，成型，铆合，
修毛边，装配及等作业：
·安装方式：正装
·可接受特殊规格订制
产品提升及理论高压出力对照表
缸径及吨位
4kg/cm²
5kg/cm²
6kg/cm²
7kg/cm²
增压出力
回程力
增压出力
回程力
增压出力
回程力
增压出力
回程力
63/1T
985
80
1232
100
1478
120
1725
140
63/3T
2400
80
3000
100
3600
120
4300
140
80/5T
4000
140
5000
180
6000
220
7000
260
100/10T
7850
240
9800
300
17700
360
13700
420
100/15T
12200
240
15300
300
18300
360
21400
420
125/20T
16000
360
20000
540
24000
540
28000
630
125/30T
20000
360
25100
450
30100
530
35100
620
160/40T
28900
650
36100
800
43400
1050
50600
1100

备注：上表提升为理论数据，实际回程拉力建议不要超过以上数据的50%方不影响动速度。

操作说明
·产品名称：JRC 1～40T增压缸
·作动方式：双动
·作动条件：4～7kg/cm²压缩空气
·液压抗磨油：VG68#抗磨液压轴
·工作温度：0～60℃
·操作速度：50～40mm/s
·油缸耐压：300kg/ cm²
·气缸耐压：12kg/ cm²
·预压行程公差：+1.00mm 0.00mm
·力行程公差:+0.20mm 0.00mm
·工作频率：25～45次/min(与行程长短成反比)
·高压出力：1～40吨
产品特点 JRC总行程可调气液增压缸
·灵巧设计，结构完美合理，
·操作维护简便，
·可根据机台及模具的高低来调查整预压行程，
精细，准确：
·适用于：挤压，弯曲，冲孔，成型，铆合，
修毛边，装配及等作业：
·安装方式：正装
·可接受特殊规格订制
产品提升及理论高压出力对照表
缸径及吨位
4kg/cm²
5kg/cm²
6kg/cm²
7kg/cm²
增压出力
回程力
增压出力
回程力
增压出力
回程力
增压出力
回程力
63/1T
985
80
1232
100
1478
120
1725
140
63/3T
2400
80
3000
100
3600
120
4300
140
80/5T
4000
140
5000
180
6000
220
7000
260
100/10T
7850
240
9800
300
17700
360
13700
420
100/15T
12200
240
15300
300
18300
360
21400
420
125/20T
16000
360
20000
540
24000
540
28000
630
125/30T
20000
360
25100
450
30100
530
35100
620
160/40T
28900
650
36100
800
43400
1050
50600
1100

备注：上表提升为理论数据，实际回程拉力建议不要超过以上数据的50%方不影响动速度。

操作说明
·产品名称：JRD 1～40T增压缸
·作动方式：双动
·作动条件：4～7kg/cm²压缩空气
·液压抗磨油：VG68#抗磨液压轴
·工作温度：0～60℃
·操作速度：50～40mm/s
·油缸耐压：300kg/ cm²
·气缸耐压：12kg/ cm²
·预压行程公差：+1.00mm 0.00mm
·力行程公差:+0.20mm 0.00mm
·工作频率：25～45次/min(与行程长短成反比)
·高压出力：1～40吨
产品特点 （JRD总行程及力行程可调增压缸）
·灵巧设计，结构完美合理，
·操作维护简便，
·多功能产品；预压及增行程均可调节，
精细，准确：
·适用于：挤压，弯曲，冲孔，成型，铆合，
修毛边，装配及等作业：
·安装方式：正装
·可接受特殊规格订制
产品提升及理论高压出力对照表
缸径及吨位
4kg/cm²
5kg/cm²
6kg/cm²
7kg/cm²
增压出力
回程力
增压出力
回程力
增压出力
回程力
增压出力
回程力
63/1T
985
80
1232
100
1478
120
1725
140
63/3T
2400
80
3000
100
3600
120
4300
140
80/5T
4000
140
5000
180
6000
220
7000
260
100/10T
7850
240
9800
300
17700
360
13700
420
100/15T
12200
240
15300
300
18300
360
21400
420
125/20T
16000
360
20000
540
24000
540
28000
630
125/30T
20000
360
25100
450
30100
530
35100
620
160/40T
28900
650
36100
800
43400
1050
50600
1100
备注：上表提升为理论数据，实际回程拉力建议不要超过以上数据的50%方不影响动速度。

操作说明
·产品名称：JRE 1～13T增压缸
·作动方式：双动
·作动条件：4～76kg/cm²压缩空气
·液压抗磨油：VG68#抗磨液压轴
·工作温度：0～60℃
·操作速度：50～40mm/s
·油缸耐压：300kg/ cm²
·气缸耐压：12kg/ cm²
·预压行程公差：+1.00mm 0.00mm
·力行程公差:+0.20mm 0.00mm
·工作频率：30～60次/min(与行程长短成反比)
·高压出力：1～13吨
产品特点 （JRE直压式气液增压缸）
·灵巧设计，结构完美合理，
·全程高压式，类似于气缸
·出力较气缸大，且速度平稳快速度
精细，准确：
·适用于：挤压，弯曲，冲孔，成型，铆合，
电子元器铆接修毛边，装配及等作业：
·安装方式：正装
·可接受特殊规格订制
产品提升及理论高压出力对照表
缸径及吨位
4kg/cm²
5kg/cm²
6kg/cm²
7kg/cm²
增压出力
回程力
增压出力
回程力
增压出力
回程力
增压出力
回程力
50/1T
1000
28
12500
35
1500
42
17500
49
50/2T
1550
20
1900
35
2300
42
2700
49
63/3T
2500
70
3100
90
370
40
4300
130
63/5T
3800
70
4800
90
5700
110
6700
130
80/8T
6200
150
7800
188
9300
225
10900
263
1OO/10T
8900
200
11100
250
13300
300
15600
350
100/13T
10200
200
12800
250
15300
300
17900
350
备注：上表提升为理论数据，实际回程拉力建议不要超过以上数据的50%方不影响动速度。

操作说明
·产品名称：JRF 1～40T增压缸
·作动方式：双动
·作动条件：4～7kg/cm²压缩空气
·液压抗磨油：VG68#抗磨液压轴
·工作温度：0～60℃
·操作速度：50～40mm/s
·油缸耐压：300kg/ cm²
·气缸耐压：12kg/ cm²
·预压行程公差：+1.00mm 0.00mm
·力行程公差:+0.20mm 0.00mm
·工作频率：25～45次/min(与行程长短成反比)
·高压出力：1～40吨
产品特点 JRF快速单列式增压缸
·一体式增压缸，外形纤细美观，
· 动作速度，出力大，平稳
·操作维护简便，
·适用于：挤压，弯曲，冲孔，成型，铆合，
修毛边，装配及等作业：
·安装方式：正装
·可接受特殊规格订制
产品提升及理论高压出力对照表
缸径及吨位
4kg/cm²
5kg/cm²
6kg/cm²
7kg/cm²
增压出力
回程力
增压出力
回程力
增压出力
回程力
增压出力
回程力
63/1T
985
80
1232
100
1478
120
1725
140
63/3T
2400
80
3000
100
3600
120
4300
140
80/5T
4000
140
5000
180
6000
220
7000
260
100/10T
7850
240
9800
300
17700
360
13700
420
100/15T
12200
240
15300
300
18300
360
21400
420
125/20T
16000
360
20000
540
24000
540
28000
630
125/30T
20000
360
25100
450
30100
530
35100
620
160/40T
28900
650
36100
800
43400
1050
50600
1100

备注：上表提升为理论数据，实际回程拉力建议不要超过以上数据的50%方不影响动速度。

操作说明
·产品名称：JRG 1～14T增压缸
·作动方式：双动
·作动条件：4～7kg/cm²压缩空气
·液压抗磨油：VG68#抗磨液压轴
·工作温度：0～60℃
·操作速度：50～40mm/s
·油缸耐压：300kg/ cm²
·气缸耐压：12kg/ cm²
·预压行程公差：+1.00mm 0.00mm
·力行程公差:+0.20mm 0.00mm
·工作频率：30～60次/min(与行程长短成反比)
·高压出力：1～14吨
产品特点 JRG复合式增压缸
·外形结构简单轻巧，
· 动作速度，出力大，平稳
·操作维护简便，
·适用于：挤压，弯曲，冲孔，成型，铆合，
修毛边，装配及等作业：
·安装方式：正装
·可接受特殊规格订制
产品提升及理论高压出力对照表
缸径及吨位
4kg/cm²
5kg/cm²
6kg/cm²
7kg/cm²
增压出力
回程力
增压出力
回程力
增压出力
回程力
增压出力
回程力
50/1T
780
50
920
63
1160
70
1350
90
63/2T
1250
50
1550
100
1850
120
2150
140
63/3T
2000
80
2500
100
3000
120
3500
140
80/5T
4000
160
5000
200
6000
240
7000
280
100/8T
5000
240
6250
300
7500
360
8700
420
1OO/10T
7850
220
9800
300
11800
375
13800
430
100/14T
9700
250
11900
310
14300
375
16700
435

备注：上表提升为理论数据，实际回程拉力建议不要超过以上数据的50%方不影响动速度。

操作说明
·产品名称：JRK 1～40T增压缸
·作动方式：双动
·作动条件：4～7kg/cm²压缩空气
·液压抗磨油：VG68#抗磨液压轴
·工作温度：0～60℃
·操作速度：50～40mm/s
·油缸耐压：300kg/ cm²
·气缸耐压：12kg/ cm²
·预压行程公差：+1.00mm 0.00mm
·力行程公差:+0.20mm 0.00mm
·工作频率：25～45次/min(与行程长短成反比)
·高压出力：1～40吨
产品特点 （JRK:磁性可调增压缸）
·结构合理，外形纤细美观，
· 动作速度，出力大，平稳
·缸体安装磁环感应开关，
可用于调节增压行程
·适用于：挤压，弯曲，冲孔，成型，铆合，
修毛边，装配及等作业：
·安装方式：正装
·可接受特殊规格订制
产品提升及理论高压出力对照表
缸径及吨位
4kg/cm²
5kg/cm²
6kg/cm²
7kg/cm²
增压出力
回程力
增压出力
回程力
增压出力
回程力
增压出力
回程力
63/1T
985
80
1232
100
1478
120
1725
140
63/3T
2400
80
3000
100
3600
120
4300
140
80/5T
4000
140
5000
180
6000
220
7000
260
100/10T
7850
240
9800
300
17700
360
13700
420
100/15T
12200
240
15300
300
18300
360
21400
420
125/20T
16000
360
20000
540
24000
540
28000
630
125/30T
20000
360
25100
450
30100
530
35100
620
160/40T
28900
650
36100
800
43400
1050
50600
1100

备注：上表提升为理论数据，实际回程拉力建议不要超过以上数据的50%方不影响动速度。

操作说明
·产品名称：JRM 1～40T增压缸
·作动方式：双动
·作动条件：4～7kg/cm²压缩空气
·液压抗磨油：VG68#抗磨液压轴
·工作温度：0～60℃
·操作速度：50～40mm/s
·油缸耐压：300kg/ cm²
·气缸耐压：12kg/ cm²
·预压行程公差：+1.00mm 0.00mm
·力行程公差:+0.20mm 0.00mm
·工作频率：25～45次/min(与行程长短成反比)
·高压出力：1～40吨
产品特点 （JRM快速型气液增压缸）
·特殊结构，缸体纤长，美观，
· 动作速度，出力大，平稳（较标准型快50%）
·使用成本低，操作维护简单
·适用于：挤压，弯曲，冲孔，成型，铆合，
修毛边，装配及等作业：
·安装方式：正装
·可接受特殊规格订制
产品提升及理论高压出力对照表
缸径及吨位
4kg/cm²
5kg/cm²
6kg/cm²
7kg/cm²
增压出力
回程力
增压出力
回程力
增压出力
回程力
增压出力
回程力
63/1T
1250
80
1550
100
1850
120
2150
140
63/3T
2000
120
2500
180
3000
220
3500
260
80/5T
4000
240
5000
300
6000
360
7000
420
100/10T
6240
240
7800
300
9360
360
10920
420
100/15T
9700
360
12000
540
14500
640
17000
750
125/20T
14000
360
17500
540
21000
640
24000
750
125/30T
20000
650
25000
800
30000
1050
35000
1100
160/40T
21000
650
26000
800
31000
1050
37000
1100

备注：上表提升为理论数据，实际回程拉力建议不要超过以上数据的50%方不影响动速度。

操作说明
·产品名称：JRP 1～40T增压缸
·作动方式：双动
·作动条件：4～7kg/cm²压缩空气
·液压抗磨油：VG68#抗磨液压轴
·工作温度：0～60℃
·操作速度：50～40mm/s
·油缸耐压：300kg/ cm²
·气缸耐压：12kg/ cm²
·预压行程公差：+1.00mm 0.00mm
·力行程公差:+0.20mm 0.00mm
·工作频率：25～45次/min(与行程长短成反比)
·高压出力：1～40吨
产品特点 （JRP紧凑型气液增压缸）
·并列式结构，为安装空间受纵向，长度限制的场合设计
· 动作速度，出力大，平稳
·适用于预压行程长的场合
·适用于：挤压，弯曲，冲孔，成型，铆合，
修毛边，装配及等作业：
·安装方式：正装
·可接受特殊规格订制
产品提升及理论高压出力对照表
缸径及吨位
4kg/cm²
5kg/cm²
6kg/cm²
7kg/cm²
增压出力
回程力
增压出力
回程力
增压出力
回程力
增压出力
回程力
63/1T
985
80
1232
100
1478
120
1725
140
63/3T
2400
80
3000
100
3600
120
4300
140
80/5T
4000
140
5000
180
6000
220
7000
260
100/10T
7850
240
9800
300
17700
360
13700
420
100/15T
12200
240
15300
300
18300
360
21400
420
125/20T
16000
360
20000
540
24000
540
28000
630
125/30T
20000
360
25100
450
30100
530
35100
620
160/40T
28900
650
36100
800
43400
1050
50600
1100

备注：上表提升为理论数据，实际回程拉力建议不要超过以上数据的50%方不影响动速度。

JRT倒装型增压缸
操作说明
·产品名称：JRT倒装弄 1～40T增压缸
·作动方式：双动
·作动条件：4～7kg/cm²压缩空气
·液压抗磨油：VG68#抗磨液压轴
·工作温度：0～60℃
·操作速度：50～40mm/s
·油缸耐压：300kg/ cm²
·气缸耐压：12kg/ cm²
·预压行程公差：+1.00mm 0.00mm
·力行程公差:+0.20mm 0.00mm
·工作频率：25～45次/min(与行程长短成反比) （JRT紧凑型倒装增压缸）
·高压出力：1～40吨
产品特点 （JRT紧凑型倒装增压缸）
·并列式结构，为安装空间受纵向，长度限制的场合设计
· 动作速度，出力大，平稳
·适用于预压行程长的场合
·适用于：挤压，弯曲，冲孔，成型，铆合，
修毛边，装配及等作业：
·安装方式：倒装
·可接受特殊规格订制
产品提升及理论高压出力对照表
缸径及吨位
4kg/cm²
5kg/cm²
6kg/cm²
7kg/cm²
增压出力
回程力
增压出力
回程力
增压出力
回程力
增压出力
回程力
63/1T
985
80
1232
100
1478
120
1725
140
63/3T
2400
80
3000
100
3600
120
4300
140
80/5T
4000
140
5000
180
6000
220
7000
260
100/10T
7850
240
9800
300
17700
360
13700
420
100/15T
12200
240
15300
300
18300
360
21400
420
125/20T
16000
360
20000
540
24000
540
28000
630
125/30T
20000
360
25100
450
30100
530
35100
620
160/40T
28900
650
36100
800
43400
1050
50600
1100
备注：上表提升为理论数据，实际回程拉力建议不要超过以上数据的50%方不影响动速度。

2/24/2025 12 内部培训资料
