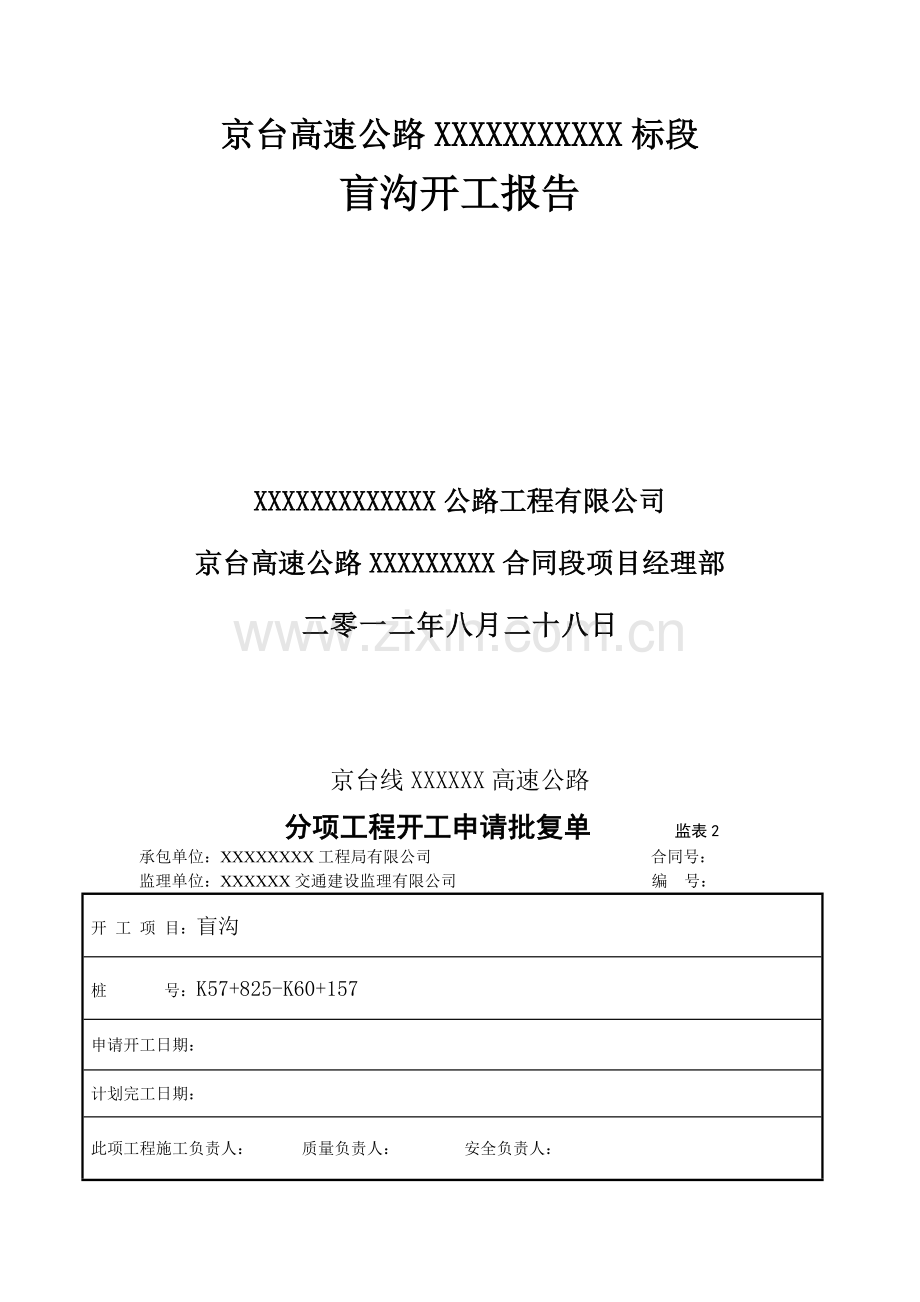

京台高速公路盲沟开工报告.docx

京台高速公路XXXXXXXXXXX标段
盲沟开工报告

XXXXXXXXXXXXX公路工程有限公司
京台高速公路XXXXXXXXX合同段项目经理部
二零一二年八月二十八日

京台线XXXXXX高速公路
分项工程开工申请批复单 监表2
承包单位：XXXXXXXX工程局有限公司 合同号：
监理单位：XXXXXX交通建设监理有限公司 编 号：
开 工 项 目：盲沟
桩 号：K57+825-K60+157
申请开工日期：
计划完工日期：
此项工程施工负责人： 质量负责人： 安全负责人：
致监理工程师：
上述分项工程已具备条件，申请开工。
承包人： 日期：
附
件
1、工程概况：工程部位、工程特点、工程数量等；
2、施工方案；
3、人工、材料、机械设备到位情况；
4、质量、安全、环保保证措施及责任人；
5、测量资料
6、试验报告。
意见：

专业监理工程师：

日期：
结论：

驻地监理工程师：

日期：
京台线XXXXXXX高速公路
进场机械设备报验单 监表28
承包单位: XXXXXXXXX工程局有限公司 合同号:
监理单位: XXXXXXXXXXX交通建设监理有限公司 编 号:
致(监理工程师):
下列施工设备已按合同规定进场，请查验签证，准予在 盲沟
工程中使用.
承包人技术负责人: 日期: 年 月 日
序
号
设备名称
规格型号
数量
进场日期
技术状况
拟用何处
备注
1
装载机
柳工50
2
2012.7.10

2
挖掘机
日立200
2
2012.7.10

3
自卸车

4
2012.7.10

附件:1、机械的主要技术指标及最大生产能力表。

致(承包人): :以上设备,经检查

1、性能、数量能满足施工需要的设备:______________________________________________________

(准予进场的设备)

2、性能不符合营施工要求的设备:_________________________________________________________

(由承包人更换后再报的设备)

3、数量或能力不足的设备: ______________________________________________________________

(由承包人补充的设备)

监理工程师: 年 月 日
一、工程概况
本工程边沟设置于路堑段，排水沟设置于路堤段，截水沟设置于挖方边坡坡顶以外5m处，急流槽设于陡坡地段将边沟、截水沟引入自然流水系统。渗沟和盲沟用于降低地下水位或排除路基范围内地下水或渗水，施工时应根据地下水情况酌情设置。路堤边沟设置于填方高度大于80cm的路段，与路基两侧的桥涵进出水口或路堑边沟相连，路堤边沟主要采用矩形边沟，根据汇水面积确定尺寸一般为50cm×50cm、60cm×60cm、60cm×80cm。路堑边沟型式采用矩形边沟，根据汇水面积确定尺寸一般为40cm×80cm、60cm×80cm、80cm×80cm。坡顶截水沟沟身尺寸采用50cm×50cm或60cm×60cm，沟长不应大于500m。急流槽出水口接排水沟或自然山沟，一般采用M7.5浆砌片石砌筑，流速、流量大时采用C15片石混凝土。在路基地下水位较高的挖填方过渡段设置横向碎石盲沟，用于截断挖方路基的纵向渗水；在边坡岩体裂隙水发育路段设置纵向碎石盲沟，用于截断边坡横向渗水，同时在泉眼出露点设置盲沟、渗沟引排地下水，且在地下水丰富路段设置盲沟、渗沟、管式渗沟、截水管式渗沟等措施，把地下水位降低引排出路基，以保证路基稳定。
二、施工计划安排
三、施工准备
（一）技术准备
1、施工技术设计文件的复核及技术资料的准备
根据现场勘察，调查情况，对工程进行图纸对照、复核、会审，发现问题及时向监理工程师、建设单位书面汇报。并认真编制实施性施工组织设计，呈报监理工程师和建设单位审批。
2、导线点的复测工作
根据建设单位、设计部门安排的交接桩日期，我方组织测量人员同设计人员已进行交接桩，并办理交桩手续。随后立即组织测量人员进行复测工作，发现问题已及时上报反映，以便尽早解决。
3、开工前对测量班和实验室配齐所需的测量仪器及试验设备，并且保证仪器性能良好，能满足施工需要。经检测标定符合要求。
4、对有关技术人员和特殊工种工人进行了上岗前培训，并进行考核,成绩合格者才可上岗。并对施工队进行相应的技术交底。
（二）施工现场准备
测量队根据施工现场及设计图纸，详细地放出了中桩、边桩，并用白灰撒出了路基处理边线。根据施工场地的实际情况，安排挖掘机配以人工，对施工场地地表水及周边的湛水，采取纵、横向每隔30m进行挖沟疏导与排干，形成井字型排水系统，并结合当地沟渠与永久性排水设施，做好施工现场周边防排水沟的施作，确保施工现场排水畅通。
（三）土工标准试验
试验室各种试验仪器设备已安装调试完，各项技术指标已进行了标定。及时做出了各种标准击实试验，并将结果报请监理工程师批准，同意采用。
（四）临时便道整修
根据施工段便道情况，在原有的便道上加宽和养护，保证了材料及构件的运输畅通无阻，路面达到公路四级路面要求。

四、人员及设备安排
施工及管理人员安排表
序号
职务及工种
人数
备注
1
技术主管
1

2
技术员
2

3
试验员
1

4
测工
2

5
杂工
20

计划配置主要施工设备一览表
序号
机械设备名称
单位
数量
型号及规格
完好情况
1
装载机
台
1
柳工ZLC50
完好
2
挖掘机
台
2
日立200
完好
3
自卸车
台
5
斯太尔16T
完好
五、施工方案
1、施工准备
熟悉图纸、了解现场，对应现场及图纸充分调查实际情况。开挖前，先进行测量放样，控制好盲沟的线形,准备好所需机具、材料等。
盲沟排水是通过采取有效措施，使含水量较高的路基保持在允许含水范围内，保证路基安全和路基处于稳定状态，满足使用要求。施工前应据设计图纸，认真施工，并认真做好路基临时排水。
2、施工放样
　 必须在路基挖除软土后，换填至盲沟设计标高，然后开始准确放样，精确测定盲沟起讫点，沟底纵坡，两端衔接是否顺直。和其他支盲沟是否能够很好的连接。
首先用全站仪放出起止点、控制桩及边沟控制桩，同时用钢卷尺放出盲沟纵向、横向开挖线并用石灰注明。
3、基坑开挖
盲沟开挖方法采用挖掘机进行开挖人工配合修整。开挖前，沿测量组放样的木桩洒石灰测设好标高，再用挖掘机沿石灰线开挖，以控制线形和深度。基坑土及时运走，然后按照放样的石灰线和水准测量进行人工修整基坑。开挖过程中应注意沟槽的坡度、断面尺寸、深度。沟槽挖好后，必须对土沟进行检测。检测内容包括：沟槽断面尺寸、沟底纵坡。经监理工程师检测合格后方可进行下一道工序施工。
4、盲沟沟身
基坑修整完成，并经监理工程师验收后，铺设土工布（外侧包复合土工膜，内、顶包反滤土工布），先将土工布立放于已挖成形的两侧沟壁，土工布铺设后应适当拉平，并保持一定松驰度，随之用木桩或石块固定，再放粗砾（碎石）填充，填充前须将粗砾（碎石）筛选和清洗干净，在碎石的两侧和上部，按一定比例分层，填较细颗粒的粒料，作为反滤层，组成盲沟。顶部作封闭层，并在其上夯填厚度不小于0.5m的粘土防水层。
5、碎石反滤层填筑
材料应满足规范及设计要求，碎石表面应清洁，铺设应整齐规范，孔隙应清晰以便保证流水通畅。
碎石采用连续级配材料，粒径不大于50mm，含泥量不超过5%，含砂量不超过4%，碎石铺设采用人工铺设方法，人工铺设的外观应整齐顺适，平面几何尺寸应满足规范和设计要求。碎石铺设完毕后应经监理工程师检验合格后方可进行路基填筑施工。
6、施工要求及方法
1、盲沟设计为梯形，在盲沟的底部用片石填筑，粒径150mm-400mm.片石表面应清洁，片石摆放铺设采用人工铺设。片石铺设应整齐规范，孔隙应清晰以便保证流水通畅。
2、盲沟的埋置深度，应满足渗水材料的顶部不得低于原有地下水位的要求。当排除层间水时，盲沟底部应埋于最下面的不透水层上。
3、当采用土工织物作反滤层时，应先在底部及两侧沟壁铺好就位，并预留顶部覆盖所需的土工织物，拉直平顺紧贴下垫层，所有纵向或横向的搭接缝应交替错开，搭接长度均不得小于300mm。
4、土工布铺设：本工程土工布铺设要求在片石填筑完毕，土方填筑之前铺设，铺设宽度符合要求、搭接正确。土工布在铺设之前要求先检查片石表面平整度、高度、有无带尖棱硬物，表面要求人工整平、把不平处凹凸处用小碎石填平。铺设时要按施工技术人员所放边桩进行控制铺设位置，技术人员所放边桩距土工布边30cm每20米1个边桩，铺设时先把土工布打开，土工布拉开后用4人拉直，按边桩用钢尺把两边尺寸先放对，然后按控制桩把中间土工布调直，调直完毕后用土把土工布四周盖一下，以免被风吹起。铺设完毕后应经监理工程师检验合格后方可进行路基填筑施工。
7、材料要求
反滤土工布：采用无纺土工布，单位面积质量≥300g/㎡，垂直渗透系数≥0.01cm/s，幅宽6m。
复合土工膜的单位面积质量500g/㎡，顶破强度≥2.75KN/m，垂直渗透系数≤0.01cm/s，幅宽5m。
8、质量验收标准
1、基本要求
（1）、盲沟的设置及材料的质量和规格应符合设计要求和施工规范规定。
（2）、反滤层应用筛选过的中砂、粗砂、砾石等渗水性材料分层填筑。
（3）、排水层应采用石质坚硬的较大粒料填筑，以保证排水孔隙度。
2、实测项目
盲沟实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1
沟底高程（mm）
±15
水准仪：每10~20m测1处
2
断面尺寸（mm）
不小于设计值
尺量：每20m测1处
六、质量保证措施
1、建立健全质量保证体系
质检人员的配置为：项目经理部设有一名质检工程师，负责全部质量的检查和监督及与监理工程师的联络；施工队设专职质检员负责质检工作，以班组长为主对所施工的工序进行自检，形成部、队、工班三级质量控制体系,实行质量一票否决权制度和“三检”(自检、互检、交接检)制度,服从建设单位人员监督指导,使工程质量的全过程都处于受控状态。建立严格的质量责任制,并与经济挂钩,加强对工程质量的全面管理和领导。
质量管理组织机构图。
中心试验室主任
项 目 经 理

工程部部长
总工程师

设备物资部部长
测量队

施工技术组组长
测量组组长
试验控制组组长
安质组组长
物资室主任
设备组组长
调度室主任
各施工队专职质检员
各班组质检员
副 经 理
专职质检工程师

2、质量保证措施
(1)加强施工技术管理，严格执行以总工程师为首的技术责任制，使施工管理标准化、规范化、程序化。认真熟悉施工图纸，深入领会设计意图，严格按照设计文件和图纸施工，吃透设计文件和施工规范、验标，施工人员严格掌握施工标准、质量检查及验收标准和工艺要求并及时进行技术交底，在施工期间技术人员要跟班作业，发现问题及时解决。
(2)严格执行工程监理制度，施工作业队自检、现场工程师复检、经理部质检工程师复检、合格后及时报请监理工程师检查签认，隐蔽工程必须经监理工程师签认后方能隐蔽。
(3)经理部、作业队设专职质检工程师、班组设兼职质检员，保证施工作业始终在质检人员的严格监督下进行。质检工程师有质量否决权，发现违背施工程序、不按设计图、规则、规范及技术交底施工，使用材料半成品及设备不符合质量要求者，有权制止，必要时下停工令，限期整改并有权进行处罚，杜绝半成品或不合格成品。
(4)制定实施性施工计划的同时，编制详细的质量保证措施，没有质量保证措施不许开工。质量保证体系和措施不完善或没有落实的应停工整顿，达到要求后再继续施工。
(5)建立质量奖罚制度，明确奖罚标准，做到奖罚分明，杜绝质量事故发生。
(6)严格施工纪律，把好工序质量关，上道工序不合格不能进行下道工序的施工，否则质量问题由下道工序的班组负责。对工艺流程的每一部工作内容要认真进行检查，使施工规范化。
(7)制定工程创优规划，明确工程创优目标，层层落实创优措施，责任到人。
(8)坚持测量复核制，各测量桩点要认真保护，施工中可能损毁的重要桩点要设好护桩。认真进行交接班，确保中线、水平及结构物尺寸位置正确。
(9)施工所用的各种计量仪器设备定期进行检查和标定，确保计量检测仪器设备的精度和准确度，严格计量施工。
(10)所有工程材料应事先进行检查，严格把好原材料进场关，不合格材料不准进场，保证使用的材料全部符合工程质量的要求。每项材料到工地应有出厂检验单，同时在现场进行抽查，来历不明的材料不用，过期变质的材料不用，消除外来因素对工程质量的影响。
(11)做好质量记录，质量记录与质量活动同步进行，内容要客观、具体、完整、真实、有效，字迹清晰，具有可追溯性，各方签字齐全。由施工技术、质检、测试人员或施工负责人按时收集记录并保存。确保本工程全过程记录齐全。
(12)砼拌合、运输、入模、捣固、养生必须按规范要求施工。模板支撑牢固，内面平整光滑，尺寸符合设计，中线水平准确。砼捣固密实，做到外光内实，成型美观。灌砼时按规定频率取样制试块，养生后送指定试验室检测。
(13)坚持文明施工，创造良好的施工环境。为优质、安全、高效创造良好的施工条件。做到道路平整，排水通畅，机械车辆停存和材料堆放有序。
七、安全生产、文明施工

八、环境保证措施及安排
1、在填筑前，对地基含有地表水、淤泥、垃圾、腐殖土和达不到设计要求的，清理出的弃土及时外运弃土场堆放，以免造成环境污染。
2、减少机械施工中的噪声和震动，不扰民；对现场的便道及时洒水，以减少灰尘。
3、用性能优良、噪声低、保养良好的机械设备施工，并加强设备现场维修和保养，保证设备长期处于正常的运转状态。
4、合理安排工作进度和工作面，尽量避免在同一个地方同时使用多种动力机械，减少机械施工中的震动和噪声，不扰民；对现场便道经常洒水，以减少灰尘。
5、燃料、油和颜料保存在合适的安全容器中，并放在指定地点，以免意外泄露进入自然水系。
