技术交底书
交底单位：莞惠城际轨道交通GZH-4标项目经理部
工程名称：
隧道施工风管、水管、电缆标准化布置
受控编号：
GCB-SJ-
主送单位：
工程管理部
日 期：

接收单位：
李君、侯华伟、李海阳架子队
接 收 人：

隧道施工风管、水管、电缆标准化布置技术交底
交底内容 ：
本交底适用于莞惠城际4标左、右线区间隧道内风管、水管、电缆线标准化布置施工，为加强现场文明施工及安全标准化建设工作，在二衬施工结束后，隧道内管线布置按本交底执行。
一、工程概况
本标段正线长5.300km，位于东莞市东城区及竂步镇，区间场地属剥蚀丘陵及丘间谷底地貌，地形有较大起伏，标高在6.2～133.3m之间变化，谷间多为菜地、高尔夫球场、上屯村居民区。隧道先后穿越光明二路、八一大道、环城路、莞深高速公路、西南路，上屯村及黄沙河。
二、高压风、水管架设标准

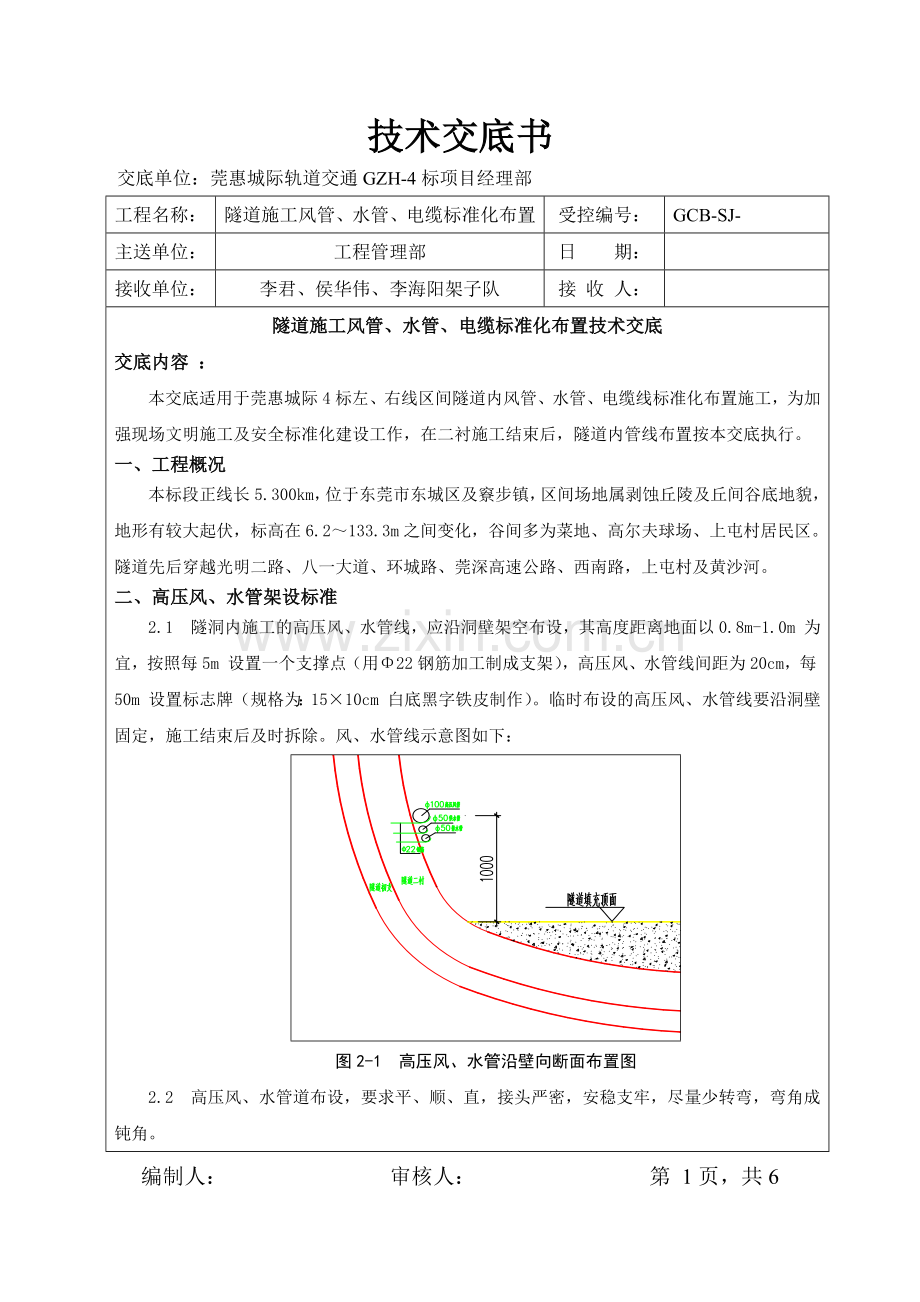

2.1 隧洞内施工的高压风、水管线，应沿洞壁架空布设，其高度距离地面以0.8m-1.0m 为宜，按照每5m 设置一个支撑点（用Φ22钢筋加工制成支架），高压风、水管线间距为20cm，每50m 设置标志牌（规格为：15×10cm 白底黑字铁皮制作）。临时布设的高压风、水管线要沿洞壁固定，施工结束后及时拆除。风、水管线示意图如下：

图2-1 高压风、水管沿壁向断面布置图
2.2 高压风、水管道布设，要求平、顺、直，接头严密，安稳支牢，尽量少转弯，弯角成钝角。
编制人： 审核人： 第 1页，共6 页
技术交底书
交底单位：莞惠城际轨道交通GZH-4标项目经理部
工程名称：
隧道施工风管、水管、电缆标准化布置
受控编号：
GCB-SJ-
主送单位：
工程管理部
日 期：

接收单位：
李君、侯华伟、李海阳架子队
接 收 人：

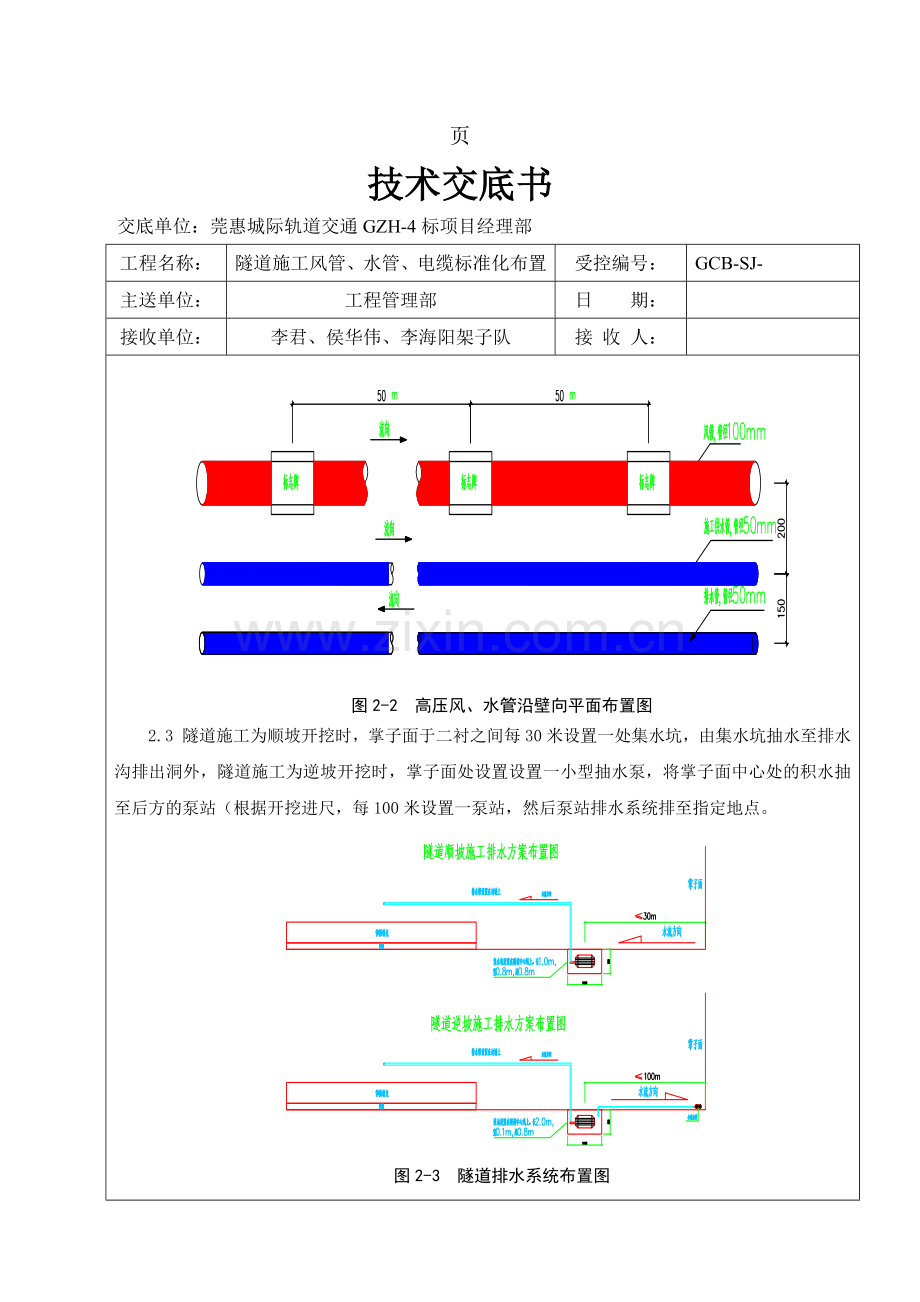

图2-2 高压风、水管沿壁向平面布置图
2.3 隧道施工为顺坡开挖时，掌子面于二衬之间每30米设置一处集水坑，由集水坑抽水至排水沟排出洞外，隧道施工为逆坡开挖时，掌子面处设置设置一小型抽水泵，将掌子面中心处的积水抽至后方的泵站（根据开挖进尺，每100米设置一泵站，然后泵站排水系统排至指定地点。

图2-3 隧道排水系统布置图
编制人： 审核人： 第 2页，共6 页
技术交底书
交底单位：莞惠城际轨道交通GZH-4标项目经理部
工程名称：
隧道施工风管、水管、电缆标准化布置
受控编号：
GCB-SJ-
主送单位：
工程管理部
日 期：

接收单位：
李君、侯华伟、李海阳架子队
接 收 人：

2.4 高压风、水管线的防护。高压风、水管线布设后要进行油漆防护，高压风为红色、水管为蓝色。高压风、水管工班人员每天对管线进行巡查，发现跑、冒、滴、漏等现象，应及时进行维修和处理。
三、通风管的架设标准
3.1 通风机选在空气未受污染、场地平整、通风良好、空间宽阔的位置架设，通风机距离地面高度为3.0～4.0m 为宜，尽量在一条直线上，不能有较大的弯曲和起伏，支架应牢固稳定。
3.2 靠近通风机50～100m 处必须使用带有钢丝的风管或白铁皮制作的同类型风管连接，避免爆管伤人。

图3-1 隧道内通风管架设示意图

编制人： 审核人： 第 3页，共6 页
技术交底书
交底单位：莞惠城际轨道交通GZH-4标项目经理部
工程名称：
隧道施工风管、水管、电缆标准化布置
受控编号：
GCB-SJ-
主送单位：
工程管理部
日 期：

接收单位：
李君、侯华伟、李海阳架子队
接 收 人：

四、隧道洞内施工用电布设标准
4.1 架设原则为高压在上，低压在下，动力线架设于风、水管相对一侧，按高压、动力、照明线顺序上中下敷设。
4.2 开挖地段按移动式线路布设，在初支结构上临时钻孔按固定线路的方法设置，施工完毕后立即拆除。
4.3 配电箱要有门、有锁，实行“一机一闸一漏一箱”制度，并挂“有电、危险”警告牌（0.4m×0.3m）；警示警告标识牌图如下：

图4-1 隧道内配电箱警告标识图
4.4施工照明用电线路按有关规范要求，采用“三相五线制”或电缆线, 照明必须设照明专用线，照明用电线路距地面高度不低于2.5m，线路间的距离为10cm，隧道照明保证灯光充足、均匀，不得耀眼。运输道路未成洞地段每隔5m，成洞地段每隔8m，装设60瓦节能电灯一个；漏水地段用防水灯头和灯罩；专人检修用电线路，防止漏电。施工照明线路架设采用L50*4角钢竖向设置在洞壁上，如下图所示：
编制人： 审核人： 第 4页，共6 页
技术交底书
交底单位：莞惠城际轨道交通GZH-4标项目经理部
工程名称：
隧道施工风管、水管、电缆标准化布置
受控编号：
GCB-SJ-
主送单位：
工程管理部
日 期：

接收单位：
李君、侯华伟、李海阳架子队
接 收 人：

图4-2电线路沿壁向架设平面示意图

图4-3 架供电线路架设断面示意图
编制人： 审核人： 第 5页，共6 页
技术交底书
交底单位：莞惠城际轨道交通GZH-4标项目经理部
工程名称：
隧道施工风管、水管、电缆标准化布置
受控编号：
GCB-SJ-
主送单位：
工程管理部
日 期：

接收单位：
李君、侯华伟、李海阳架子队
接 收 人：

4.5 洞内动力设备额定电压为380V,照明电压在作业地段采用36V电压,不作业地段采用220V电压。
五、附图：隧道洞内施工管线布置参考图

管线布置参考图
会 签 栏
参加单位
参加人员
工程部

架 子 队

队长：
技术管理人员：

编制人： 审核人： 第 6页，共6 页
