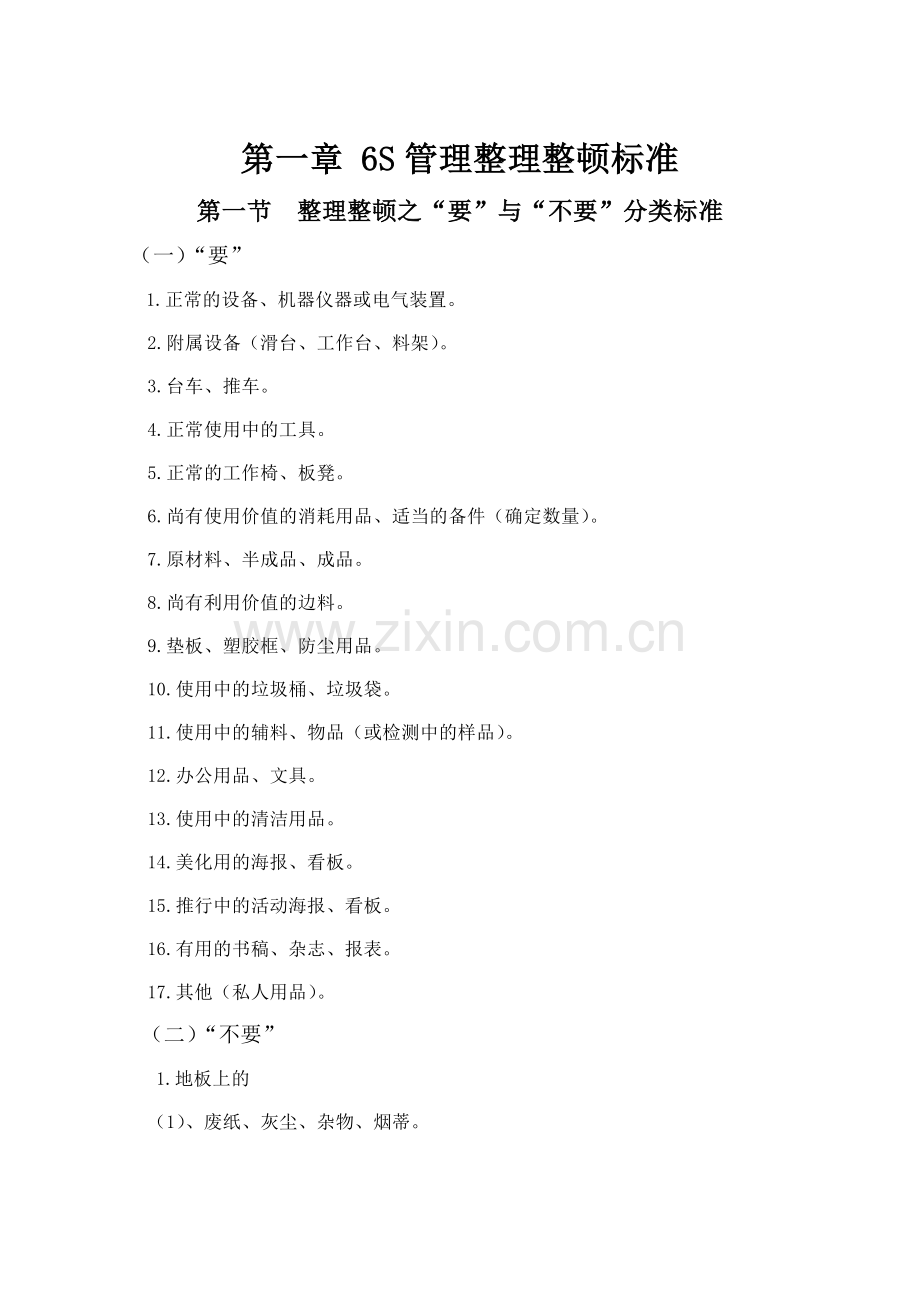

第一章 6S管理整理整顿标准
第一节 整理整顿之“要”与“不要”分类标准
（一）“要”
1.正常的设备、机器仪器或电气装置。
2.附属设备（滑台、工作台、料架）。
3.台车、推车。
4.正常使用中的工具。
5.正常的工作椅、板凳。
6.尚有使用价值的消耗用品、适当的备件（确定数量）。
7.原材料、半成品、成品。
8.尚有利用价值的边料。
9.垫板、塑胶框、防尘用品。
10.使用中的垃圾桶、垃圾袋。
11.使用中的辅料、物品（或检测中的样品）。
12.办公用品、文具。
13.使用中的清洁用品。
14.美化用的海报、看板。
15.推行中的活动海报、看板。
16.有用的书稿、杂志、报表。
17.其他（私人用品）。

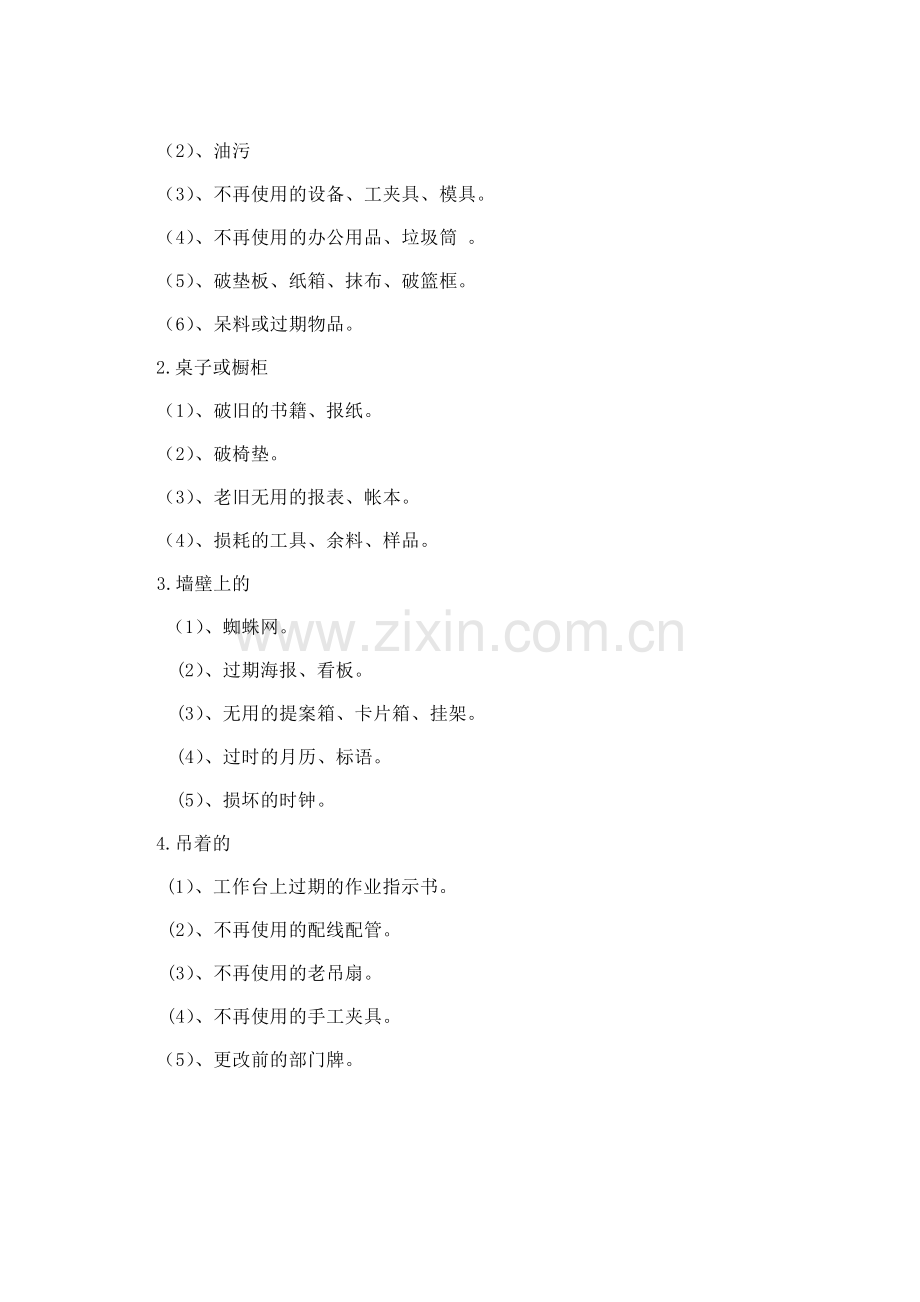

（二）“不要”
1.地板上的
（1）、废纸、灰尘、杂物、烟蒂。
（2）、油污
（3）、不再使用的设备、工夹具、模具。
（4）、不再使用的办公用品、垃圾筒 。
（5）、破垫板、纸箱、抹布、破篮框。
（6）、呆料或过期物品。
2.桌子或橱柜
（1）、破旧的书籍、报纸。
（2）、破椅垫。
（3）、老旧无用的报表、帐本。
（4）、损耗的工具、余料、样品。
3.墙壁上的
（1）、蜘蛛网。
(2）、过期海报、看板。
(3）、无用的提案箱、卡片箱、挂架。
(4）、过时的月历、标语。
(5）、损坏的时钟。
4.吊着的
(1）、工作台上过期的作业指示书。
(2）、不再使用的配线配管。
(3）、不再使用的老吊扇。
(4）、不再使用的手工夹具。
（5）、更改前的部门牌。

第二节 生产现场的整理整顿

（一） 地面通道线、区域划分线：
1. 线宽：
A类----线宽10CM：大型生产车间、大型仓库的主通道线；
B类----线宽6CM：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；
C类----线宽12CM：厂区交通线。
2. 线型
A类----明黄色油漆实线：厂区交通线，大型生产车间、大型仓库主通道线，工作区域的划分线；
图例： 1、
2、
12cm

3

B类----明黄色油漆虚线：大型工作区域内部的区域 (为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；
图例：
C类----红色虚线：设备待修摆放区的划分线；
图例：
D类----明黄色与黑色组成的斜纹斑马线：危险区域、消防器材摆放区的禁入警示线，消防通道线；
图例：
E 类----绿色实线：常用物品存放区的划分线；

图例：
说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

（二） 定位线

A 类-----设备的定位：所有可移动的设备与工作台的定位均用明黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；

图例：
1、设备
工作台
2、工作台

B 类-----垃圾桶的定位：用红色四角定位线；

图例：

C 类-----消防器材与危险物品的定位：使用黄黑斑马定位线；

图例：

D 类----消防栓、配电柜等禁放物品的开门区域处的定位：使黄黑相间的斑马式填充线；

开门时经过的弧线
图例：
E 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；

图例：

F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；

1、线型：
2、图例：

G 类----货架的定位：线型与图例如下；

线型1、
线型2、

货
架
1
货
架
2
货
架
3
货
架
5
货
架
4

图例：

通 道

（三）刷油漆的注意事项
因电脑显示效果与实际颜色有一定的偏差，各单位可根据各种颜色(明黄色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

（四）标识牌

1. 样板单位标志牌（公司颁发）

40 X 50CM
2. 各单位自制货架标识牌（大中型架）

A 1
五金工具类

三 工 段
1# 模 具 架

12 cm×9cm

3. 公司统一订制工具架、模具架标识牌（小型架）

尺寸：120ｘ90 mm

4. 公司统一订制的工具柜、物品柜标识牌（贴在柜门左上角）

尺寸：120ｘ90 mm
5. 公司统一订制的工具/物品定点标识牌

尺寸：80ｘ26mm
以上规定各单位在具体执行时可作个别调整，如一些只需标识名称的简单场合可自行打印制作，但要求醒目、美观，力求单位内部统一规范。

第三节 办公室的整理、整顿（以现场办公室为主）

（一） 文件、物品柜
1. 文件柜内的整理，用分隔胶条或电脑打印标签进行标识。

2. 文件柜门的左上角贴公司统一制作的标签。

1
尺寸：120ｘ90 mm

3. 将文件整理分类，再用文件夹分类放置。
文件名称 （管理单位）
（1）文件夹的标签统一规格，用电脑打印
图例：
(主要贴在文件夹的侧面)。

（2） 文件夹所在的文件盒也需作对应标识。

（3）文件夹与文件盒上需明确标明管理责任人。

（二）办公桌
1.较长时间离开时桌面上只允许放置以下物品：
·文件夹（盒）
·电话机（传真机）
·文具盒（笔筒）
·电脑
·水杯
·台历

2.文件需按已处理和未处理分类放置在具有不同标识的文件盒内。

3.抽屉的整理、整顿。
·抽屉标签(贴在抽屉面左上角)

·抽屉内不允许放不要物
·抽屉内物品要分类，并作分类标识
·办公用品放置有序
·个人用品需放置在底层
·需采取措施防止物品来回乱动
（三） 茶具、水杯需定点放置。
（四）垃圾筒、清洁用具需明确定位，并进行标识。
（五）保持公告栏工整、清洁。

第二章 6S管理可视化标准
第一节 安全围栏标示
1、目的
在不小心容易坠落的地方设置安全围栏，保护人身安全。
2、对象
（1）生产线平台上的人行跨桥；
（2）其它必要的地方。
3、标准
（1）根据区域或设备情况设置合适的安全防护围栏；
（2）-围栏颜色：黄黑相间；
-围栏高度：1200mm以上。
4、 示例

第二节 办公室标示
（一）办公抽屉标示
1、目的：指定办公桌抽屉分类，培养放东西在原位置的习惯，做到公私明确区分。
2、对象：办公桌下的移动抽屉或办公桌抽屉
3、标准：标识贴敷位置：统一左上角（左上角有锁的抽屉，在本部门内统一在右上角张贴）
第一层张贴‘办公用品’，第二层张贴‘文件资料’，第三层张贴‘私人用品’
4、规格：60mm*18 mm（使用公司统一样式印刷）
5、示例：

（二）电话机原位置标示
1、目的：指定电话机摆放的位置，培养放东西在原位置的习惯。
2、对象：办公桌面的电话机
3、标准：使用公司统一样式印刷，使用隐形定位的方法进行四角定位，四角定位材料使用黄色即时贴
4、示例：

（三）水杯、笔筒原位置标示
1、目的：指定物品摆放的位置，培养放东西在原位置的习惯。
2、对象：水杯、笔筒
3、标准：使用公司统一样式印刷，张贴时使用隐形定位的方法，同一个区域定置的位置要统一或对称

4、示例：

（四）文件夹标示
1、目的：将文件资料分类存档，培养放东西在原位置的习惯。
2、对象：文件资料夹
3、标准：各单位将文件资料进行分类，文件夹统一编号，顺序摆放，文件夹标示按照下面示例样式制作
4、示例：

管理责任人：
管理责任人：
管理责任人：
管理责任人：
管理责任人：

（五）文件柜标示
1、目的：对文件柜选定管理责任者进行管理，指定文件柜分类，培养放东西在原位置的习惯，以便尽量减少寻找的时间。
2、对象：文件柜
3、标准：各单位按照下面示例样式制作，在责任人栏上记录管理责任者的姓名；标签在本部门内统一在左上角或右上角张贴
4、 规格：80mm*45 mm，可根据实际情况同比例放大或缩小。
5、示例：

# # 部文件柜

第三节 电机旋转方向

1、目的
标示电机的旋转方向，检查是否反转，追求安全性
2、 对象
电机、齿轮等
3、 标准
（1）把电机旋转方向标识在防护罩或电机壳上显眼的地方；
（2）红色标识，规格如下：
A型 ￠300, ￠200, ￠100圆弧型
B型 横100mm×竖25mm
4、示例

第四节 防护罩标示

1、 目的
在设备的转动部位安装护罩，防止安全事故的发生
2、对象
常见机械/机器的转动部位
3 、标准
（1）根据部位不同，安全防护罩的规格、型式也可不同；
（2）结构简单、布局合理、可靠耐用、尽量采用封闭式使人接触不到旋转体；
（3）当需要采用网状结构时，其安全距离和网眼的开口宽度应符合有关标准的要求；
（4）经常进行调节和维护的可动零部件，应配置可动式防护罩，必要时有连锁装置；
（5）护罩覆盖住整个联轴器，顶部间隙20mm左右，两边间隙小于10mm，可适当卷边；
（6）护罩内外表面应涂大红色油漆，护罩中间部位刷涂白色旋转方向箭头，箭头大小视护罩的大小而定，长度小于0.5倍护罩长度，宽度小于0.2倍护罩宽度；
（7）两侧面各有一块适当大小的方形区域钻8-10mm的小孔以便观察。
4、 示例

第五节 空压油壶/过滤器界限

1、 目的
使空压油壶里的油维持适当油量以延长设备（润滑点）的寿命
2、 对象
空气过滤器、调节器、空压油壶
3、 标准
（1）范围以上限、下限(补油点)标示；
（2） 上限用红色胶带贴附，下限(补油点)用黄色胶带贴附；
（3）胶带宽度为5mm；
（4）胶带附着在玻璃外部。
4、 示例

第六节 螺栓、螺母松紧状态
1、 目的
能够了解螺栓、螺母的松紧状态，预防设备事故发生
2、 对象
风机、马达、泵等旋转振动体的螺母(地脚螺钉)、螺栓的旋转部位
3、 标准
（1）需要做标示的螺栓、螺母：
-螺栓、螺母的松脱，引起使用部件的脱落破损；
-螺栓、螺母的松脱，引起机械振动，导致加工不良；
-螺栓、螺母的松脱，引起容纳物泄露，导致安全问题及污染环境。
（2）标示(划线)顺序：
1)清除螺栓、螺母及周围的灰尘油污；
2)锁紧螺栓、螺母至紧固状态；
3)划线；
4)当线被破坏或颜色看不清再按 1)，2)，3)顺序进行划线涂色
（3）划线方法：
-使用红色油漆来标示；
-标示线的宽度为2-3mm，具体宽度根据螺栓、螺母大小而定。
4、 示例

第七节 门区域线标示
1、目的
通过标示门开时的旋转轨迹以保证门开闭顺畅，防止碰撞
2、对象
生产现场内的各办公室、仓库、各控制室等的门
3、标准
（1）油漆线胶带幅宽：50mm或25mm；打开门的标示线只限于900；
（2）门的定位线用实线，开关轨迹用虚线标示；线颜色：黄色。

4、示例

第八节 爬梯和护笼

1、 目的
确保对高空设备进行检查和维护时的安全
2、 要求
（1）使用坚固的材料制作；
（2）爬梯宽度最佳为500mm以上，高度5000mm以下可以为300 mm以上；
（3）护笼的直径在700mm以上；
（4）梯子为灰色，护笼为黄色。
3、 示例

第九节 通道、区域的划线和安全标识

生产现场必须为设备、通道、人行道、车道、储物区、禁止阻塞区和其它区域标明并保持划定的界线，使一切井然有序。现场一些容易发生碰撞、踏空、绊倒等危险处则应标以必要的安全警示标识。

通道、区域的划线和安全标识规范
名称
图形符号
配置规范
禁
止
阻
塞
线

l 标注在地下设施入口盖板上
l 标注在灭火器存放位置前
l 标注在厂房通道边的配电室仓库门口
l 线条为黄白相间，45度斜线，线宽根据实际情况决定
安
全
警
戒
线

l 发电机组周围（距离为1m、线宽一般为150mm）
l 落地安装的转动机械周围（0.8m）
l 控制盘（台）前（0.8m）
l 配电盘（屏）前（0.8m）
防
止
踏
空
线

l 标注在楼梯第一台阶上
l 标注在人行通道高差300mm以上的边缘处
l 防止踏空标志应采用黄色油漆涂到第一级台阶地面边缘处
防
止
碰
头
线

l 标注在人行通道高度不足1.8m的障碍物上。线长宽度要覆盖人行道（若障碍物倾斜时，画线高度视情况而定，但要显眼，一般画在1.2m～1.8m范围内）。

防
止
绊
绞
线

l 标注在人行横道地面上高差300mm以上的管线或其他障碍物上
减
速
提
示
线

l 标注在限速区域入口处
l 标注在弯道、交叉路口处

第十节 推拉门标示
1、 目的
对于生产现场、办公室各种门管理，方便开门出入。
2、 对象
生产现场、办公室、仓库等各种门。
3、 标准
（1）双门:固定门上贴有固定门牌；活动门上贴有出入门牌，并在门中心线上方40mm处，两个门牌高度一致，左右距离一致；在出入门牌正上方40mm处，贴上“推”字门牌，并在门背面贴上“拉”字门牌，高度在门中心线40mm处；
（2）单门：在门中心线正上方40mm处，贴上“推”字门牌，在门背面贴上“拉”字门牌，高度与“推”一样；
（3）玻璃门：在玻璃门距地面1500mm处，距玻璃门最外边5mm粘上“推”，玻璃背面粘上“拉”，位置一样。粘“推”或“拉”与玻璃门实际情况而定；
（4）固定门、出入门：横60mm×竖150mm；推、拉：横60mm×竖60mm。
4、 示例
固定门
FIXED
出入门
UNFIXED
150
90
60
60

第十一节 现场通道的标示
1、目的
（1）保障人员在现场的通行安全；
（2）保护设备或墙面，在已定置的设备旁划线；
（3）保证交通能畅通无阻，并应不受障碍物阻挡；
（4）在交叉路上能容易找到目的地。
2、对象
（1）现场通道中央；
（2）走廊、仓库通道。
3、标准
（1）通道规划的实际宽度也可视工作场所的需要而定；
（2）距离设备≥50mm的位置按直线划线；
（3）距离墙面≥120mm的位置按直线划线，墙面若有凸出的墙柱，线也相应地离墙柱≥120mm处划线；
（4）在通道转弯、交叉处应标识方向箭头和指示文字。
现场通道标示参数表
名称
宽(mm)
材料
颜色
绿色通道
1500
地坪漆
淡绿色
边线
150
地坪漆或地胶带
中黄色
方向箭头
100
地坪漆
白色

4、示例

第十二节 限高标示
1、 目的
道路上方有障碍物时，把障碍物与地面的高度标示出来，供运输通过时参考。
2、 对象
（1）道路上方的各种管、线；
（2）道路上的天桥；
（3）有车辆通过的门。
3、 标准
（1）设置在通道上部障碍物下边沿的中央部位，并且正反面设置；
（2）规格：横500mm×竖100mm。
4、 示例

第十三节 旋转体旋转方向

1、 目的
在旋转装置的罩子上标示旋转方向、部件名、数量、来提高驱动装置维修时的维修效率。
2、 对象
V型皮带、链条、联接器等。
3、 标准
（1）以横写为原则；
（2）字使用黑色油漆标示；
（3）附着在安全罩的前面及联接器罩的侧面；
（4）皮带主动轮的上端要有检查口；
（5）标签上端标明：V型皮带，链条，联接器等的规格
标签下端标明：数量；
（6）标签用不干胶制作，规格以示例为基准(按大、小区分)；
（7）底色：黄色； 箭头颜色：红色； 记录栏颜色：白色
4、 示例

第十四节 液位计量程标识

1、 目的
明确标示管理界限，易于判断计量器的状态正常与否。
2、 对象
空气流量表、气体流量表、水流量表、储油罐、其他。
3、 标准
（1）在储油罐及各种流量表上做使用界限标示；
（2）胶贴标示颜色区分如下：
-正常范围：绿色；
-上限(最大值)：红色；
-下限(最小值)：黄色；
（3）流量及其最大值、最小值、正常值做成清单进行管理。
4、 示例

第十五节 仪表量程标识

1、 目的
任何人看计量器的指针都能立即判断设备状态正常与否，有利于发现异常及时处理。
2、 对象
电流表、电压表、压力表、温度计、油量计、真空表等。
3、 标准
（1）大范围计量器以中央为中心，箭头符号的样子进行标示，标示管理范围时用颜色来区分，最大值：红色，最小值：蓝色；
（2）小范围计量器以扇形标示，示例：
-正常范围贴附绿色荧光胶带；
-需要采取对策的指针的最大值(上限值)用红色荧光纸贴示；
-需要采取对策的指针的最小值(下限值)用黄色荧光纸贴示；
-可以开启的计量器原则上是把胶带直接贴在里面刻度板上，根据情况也可把胶带贴在玻璃外面；
-把做了标示的计量器列出清单进行管理，清单上要有指针正常范围的值；
-计量器要接受定期的校正检查。

4、示例

第十六节 动力介质管道标识标准

1、总则：
为加强公司动力管网管理工作，全面推行6S管理，根据GB7231－2003《工业管道的基本识别色识别符号和安全标识》，结合公司多年来的生产实际状况及公司南区厂容规划工程总管线的规定，现对公司所有动力介质管道标识标准进行统一规定。
动力介质管道及附件、管道支架均采用浅灰（7040）色涂漆。
2、当管道上涂有相应基本识别色时：
在管道涂箭头标识，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位，识别符号由物质名称、流向、压力、起点、终点组成。
管道上应漆有表示介质流动方向的白色或黄色箭头，底色浅的用黑色箭头。如：

水 （由XX至XX 压力值）

当识别符号直接涂刷在外径小于90mm的管路上且不易识别时，悬挂矩形标识牌（矩形：250×100mm）
如蒸汽：

蒸汽 （由XX至XX 压力值）

3、 当管道有保的基本识别温并用白铁包扎时或管道上未涂相应色时，箭头及字体采用相应的基本识别色。如：

水 （由XX至XX 压力值）

空气 （由XX至XX 压力值）

4、箭头及字体尺寸
箭头实际大小宽为管径的四分之一，长为高度的四倍。字体高度与箭尾宽度一致。字体为宋体。

5、管道颜色汇总
（1）矿浆压力管为蓝色：（原设计要求）
（2）矿浆自流管为绿色：（原设计要求）
（3）浊环水供水管道：（褐红）（未见设计要求）
（4）次净水供水管道：（深黄）（未见设计要求）
（5）净水供水管道： （海绿）（未见设计要求）
（6）生产新水供水管道：（白色）（未见设计要求）
（7）暖气管道： （灰色）
（8）雨水管道 （金黄色）（未见设计要求）
（9）地漏管道： （黑色）

第十七节 阀门标识牌标准

1、目的
标明阀门名称、编号和开启、关闭操作方向。
2、对象 各种阀门。
3、标准
（1）采用带三角顶部矩形标志牌，尺寸参数如图所示；
（2）安装于阀体连接支架处；
（3）取样管、仪表管阀门标志牌固定在管壁上或阀门下，不宜采用铁丝绑扎悬挂；
（4）取样管、仪表管阀门标志牌可按比例缩小，仪表管在10根以下时标志牌水平或斜向排列，10根以上“V”形排列；
（5）面上标注有阀门的编号、名称、开启、关闭操作方向；
（6）阀门名称在编码下面；
（7）三角形顶部颜色标识阀门流通介质的性质，参照“动力介质管道标识标准”。
4、示例
