车床手柄座夹具设计工艺过程卡.docx

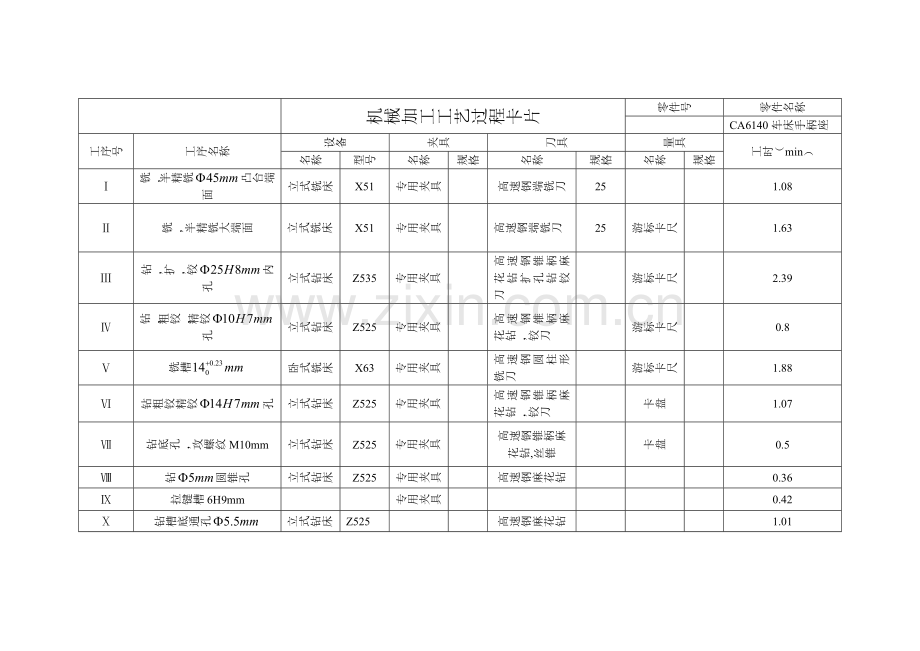

机械加工工艺过程卡片
零件号
零件名称

CA6140车床手柄座
工序号
工序名称
设备
夹具
刀具
量具
工时（min）
名称
型号
名称
规格
名称
规格
名称
规格
Ⅰ
铣，半精铣凸台端面
立式铣床
X51
专用夹具

高速钢端铣刀
25

1.08
Ⅱ
铣，半精铣大端面
立式铣床
X51
专用夹具

高速钢端铣刀
25
游标卡尺

1.63
Ⅲ
钻，扩，铰内孔
立式钻床
Z535
专用夹具

高速钢锥柄麻花钻扩孔钻铰刀

游标卡尺

2.39
Ⅳ
钻，粗铰，精铰孔
立式钻床
Z525
专用夹具

高速钢锥柄麻花钻，铰刀

游标卡尺

0.8
Ⅴ
铣槽
卧式铣床
X63
专用夹具

高速钢圆柱形铣刀

游标卡尺

1.88
Ⅵ
钻粗铰精铰孔
立式钻床
Z525
专用夹具

高速钢锥柄麻花钻，铰刀

卡盘

1.07
Ⅶ
钻底孔，攻螺纹M10mm
立式钻床
Z525
专用夹具

高速钢锥柄麻花钻,丝锥

卡盘

0.5
Ⅷ
钻圆锥孔
立式钻床
Z525
专用夹具

高速钢麻花钻

0.36
Ⅸ
拉键槽6H9mm

专用夹具

0.42
Ⅹ
钻槽底通孔
立式钻床
Z525

高速钢麻花钻

1.01
Ⅺ
终检

Ⅻ

ⅩⅢ
