隧道施工全部检验批.docx

铁路工程施工质量验收标准

隧道施工检验批

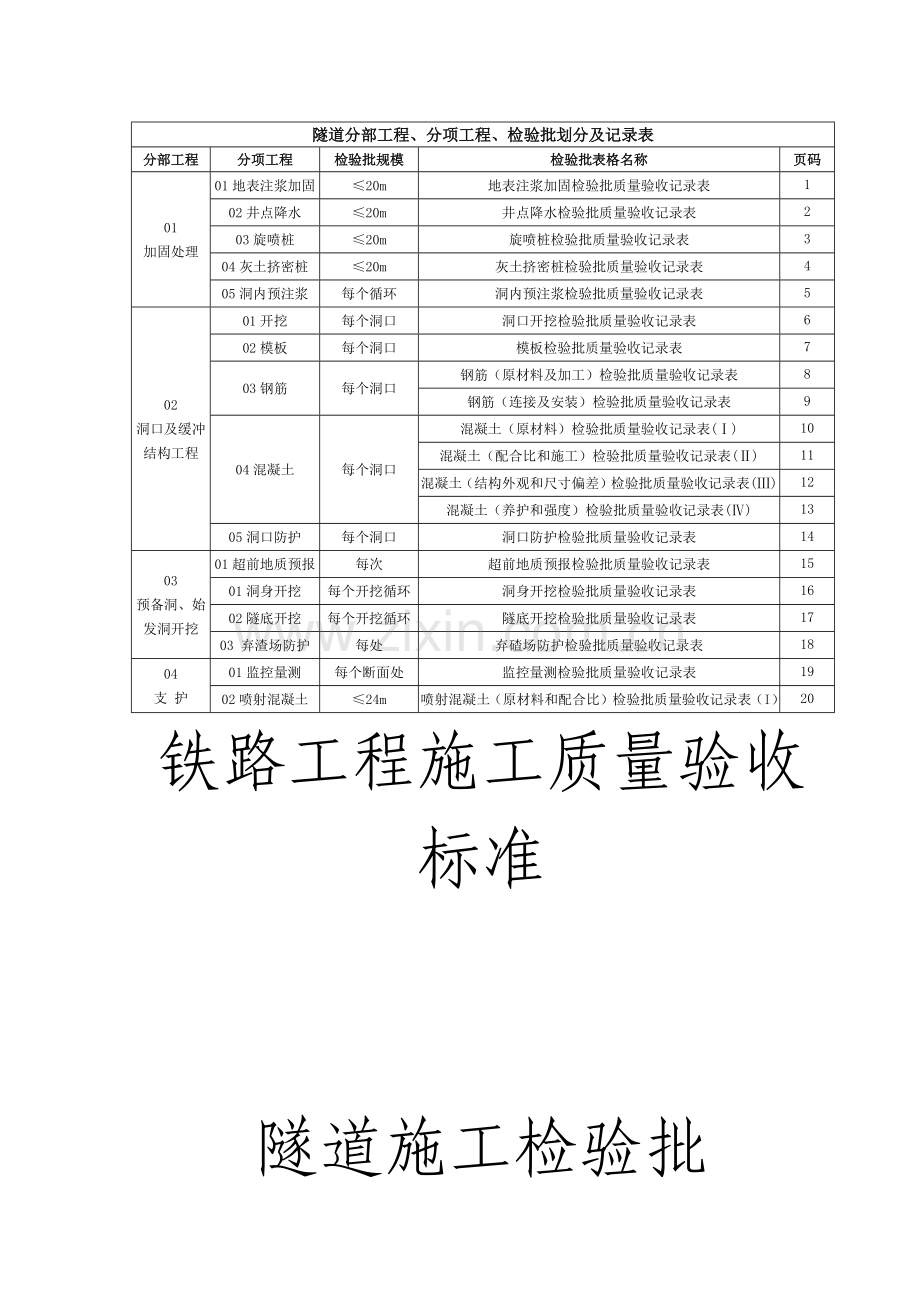

隧道分部工程、分项工程、检验批划分及记录表
分部工程
分项工程
检验批规模
检验批表格名称
页码
01
加固处理
01地表注浆加固
≤20m
地表注浆加固检验批质量验收记录表
1
02井点降水
≤20m
井点降水检验批质量验收记录表
2
03旋喷桩
≤20m
旋喷桩检验批质量验收记录表
3
04灰土挤密桩
≤20m
灰土挤密桩检验批质量验收记录表
4
05洞内预注浆
每个循环
洞内预注浆检验批质量验收记录表
5
02
洞口及缓冲结构工程
01开挖
每个洞口
洞口开挖检验批质量验收记录表
6
02模板
每个洞口
模板检验批质量验收记录表
7
03钢筋
每个洞口
钢筋（原材料及加工）检验批质量验收记录表
8
钢筋（连接及安装）检验批质量验收记录表
9
04混凝土
每个洞口
混凝土（原材料）检验批质量验收记录表(Ⅰ)
10
混凝土（配合比和施工）检验批质量验收记录表(Ⅱ)
11
混凝土（结构外观和尺寸偏差）检验批质量验收记录表(Ⅲ)
12
混凝土（养护和强度）检验批质量验收记录表(Ⅳ)
13
05洞口防护
每个洞口
洞口防护检验批质量验收记录表
14
03
预备洞、始发洞开挖
01超前地质预报
每次
超前地质预报检验批质量验收记录表
15
01洞身开挖
每个开挖循环
洞身开挖检验批质量验收记录表
16
02隧底开挖
每个开挖循环
隧底开挖检验批质量验收记录表
17
03 弃渣场防护
每处
弃碴场防护检验批质量验收记录表
18
04
支 护
01监控量测
每个断面处
监控量测检验批质量验收记录表
19
02喷射混凝土
≤24m
喷射混凝土（原材料和配合比）检验批质量验收记录表（I）
20
喷射混凝土（施工和强度）检验批质量验收记录表（II）
21
03锚杆
≤24m
锚杆检验批质量验收记录表
22
04钢筋网
≤24m
钢筋网检验批质量验收记录表
23
05钢架
≤24m
钢架检验批质量验收记录表
24
06管棚
每环
管棚检验批质量验收记录表
25
07超前小导管
≤24m
超前小导管检验批质量验收记录表
26
08初期支护
≤24m
初期支护结构检验批质量验收记录表
27
05
衬 砌
01模板
每2个安装段
模板检验批质量验收记录表
28
02钢筋
每2个安装段
钢筋（原材料及加工）检验批质量验收记录表
29
钢筋（连接及安装）检验批质量验收记录表
30
03混凝土
每两个衬砌循环
混凝土（原材料）检验批质量验收记录表(Ⅰ)
31
混凝土（配合比和施工）检验批质量验收记录表(Ⅱ)
32
混凝土（结构外观和尺寸偏差）检验批质量验收记录表(Ⅲ)
33
混凝土（养护和强度）检验批质量验收记录表(Ⅳ)
34
04回填注浆
每两个衬砌循环
回填注浆检验批质量验收记录表
35
05综合接地
每两个衬砌循环
综合接地检验批质量验收记录表
36
06沉降观测
与评估
每个单位工程
沉降观测与评估检验批质量验收记录表
37

分部工程
分项工程
检验批规模
检验批表格名称
页码
06
管片
01模具
每环
辅助坑道开挖检验批质量验收记录表
38
02钢筋
每100环
钢筋（原材料及加工）检验批质量验收记录表
39
钢筋（连接及安装）检验批质量验收记录表
40
03管片
每环
管片（原材料和配合比）检验批质量验收记录表(Ⅰ)
41
管片（结构外观和尺寸偏差）检验批质量验收记录表(Ⅱ)
42
管片（养护和强度）检验批质量验收记录表(Ⅲ)
43
04管片安装
每环
管片安装检验批质量验收记录表
44
05同步注浆
每个浇筑块
同步注浆检验批质量验收记录表
45
06二次注浆
每个浇筑块
二次注浆检验批质量验收记录表
46
07盾构掘进
每环
盾构掘进检验批质量验收记录表
47
07
辅助坑道及附属洞室
01开挖
≤50m
开挖检验批质量验收记录表
48
02喷射混凝土
≤24m
喷射混凝土（原材料和配合比）检验批质量验收记录表（I）
49
喷射混凝土（施工和强度）检验批质量验收记录表（II）
50
03锚杆
≤24m
锚杆检验批质量验收记录表
51
04钢筋网
≤24m
钢筋网检验批质量验收记录表
52
05钢架
≤24m
钢架检验批质量验收记录表
53
06管棚
每环
管棚检验批质量验收记录表
54
07超前小导管
≤24m
超前小导管检验批质量验收记录表
55
08模板
每2个安装段
模板检验批质量验收记录表
56
09钢筋
每2个安装段
钢筋检验批质量验收记录表
57
10混凝土
每2个衬砌循环
混凝土（原材料）检验批质量验收记录表(Ⅰ)
58
混凝土（配合比和施工）检验批质量验收记录表(Ⅱ)
59
混凝土（结构外观和尺寸偏差）检验批质量验收记录表(Ⅲ)
60
混凝土（养护和强度）检验批质量验收记录表(Ⅳ)
61
11坑道口及其封闭
每个坑道口
坑道口及其封闭检验批质量验收记录表
62
08
明洞工程
01明洞开挖
每处且≤50m
明洞开挖检验批质量验收记录表
63
02模板
每2个浇筑段
模板检验批质量验收记录表
64
03钢筋
每2个浇筑段
钢筋（原材料及加工）检验批质量验收记录表
65
钢筋（连接及安装）检验批质量验收记录表
66
04混凝土
每2个浇筑段
混凝土（原材料）检验批质量验收记录表(Ⅰ)
67
混凝土（配合比和施工）检验批质量验收记录表(Ⅱ)
68
混凝土（结构外观和尺寸偏差）检验批质量验收记录表(Ⅲ)
69
混凝土（养护和强度）检验批质量验收记录表(Ⅳ)
70
05明洞回填
≤24m
明洞回填检验批质量验收记录表
71

分部工程
分项工程
检验批规模
检验批表格名称
页码
09
防水和排水
01洞口防排水
每个洞口
洞口防排水检验批质量验收记录表
72
02洞口排水沟
每200m
洞内排水沟（槽）检验批质量验收记录表
73
03检查井
每4处
每200m
检查井检验批质量验收记录表
74
04结构下纵向保温排水盲沟
结构下纵向保温排水盲沟检验批质量验收记录表
75
05施工缝防水
每2个浇筑段
施工缝防水检验批质量验收记录表
76
06变形缝防水
每处
变形缝防水检验批质量验收记录表
77
07涂料防水层防水
每2个浇筑段
涂料防水层防水检验批质量验收记录表
78
08卷材防水层防水
每2个浇筑段
卷材防水层防水检验批质量验收记录表
79
09防水板防水
每2个浇筑段
防水板防水检验批质量验收记录表
80
10径向注浆
每个注浆作业段
径向注浆检验批质量验收记录表
81
11盲管
每2个浇筑段
盲管检验批质量验收记录表
82
12管片防水
每环
管片防水检验批质量验收记录表
83
10
附属设施
01运营通风土建工程
每2处
运营通风土建工程检验批质量验收记录表
84
02救援通道与救援站
每200m
救援通道与救援站检验批质量验收记录
85
03紧急出口
每处
紧急出口检验批质量验收记录表
86
04电缆槽
每200m
电缆槽检验批质量验收记录表
87
05洞内附属构筑物
每处
洞内附属构筑物检验批质量验收记录表
88

牡绥铁路
地表注浆加固检验批质量验收记录表
04020101□□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《高速铁路隧道工程施工质量验收标准》TB10753-2010
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
原材料品种、规格、质量
第4.1.7条

2
浆液配合比
第4.1.8条

3
注浆孔数量
第4.1.9条

孔深允许偏差
±100mm

4
每孔注浆量、注浆压力
第4.1.10条

5
注浆效果
第4.1.11条

一般项目
1
空位中心位置
±50mm

施工作业人员质量责任登记

施工单位
检查评定
结 果
专职质量检查员： 年 月 日
分项工程技术负责人： 年 月 日
分项工程负责人： 年 月 日
监理单位
验收结论
监理工程师： 年 月 日

牡绥铁路
井点降水检验批质量验收记录表
04020102□□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《高速铁路隧道工程施工质量验收标准》TB10753-2010
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主控项目
1
井点降水布置方式、孔位数量、孔径
第4.2.6条

2
井点降水深度、出水量
第4.2.7条

一般项目
1
洞内轻型井点降水施工要求
第4.2.8条

2
允许偏差
井管（点）垂直度
1%（与设计值相比）

井管（点）间距
≤150mm（与设计值相比）

井管（点）插入深度
≤200mm（与设计值相比）

过滤砂砾填料灌
≤5mm（与设计值相比）

井点真空度
轻型井点
＞60KPa

喷射井点
＞93KPa

电渗井点阴阳极距离
轻型井点
80～100mm

喷射井点
120～150mm

施工作业人员质量责任登记

施工单位检查评定结果
专职质量检查员： 年 月 日
分项工程技术负责人： 年 月 日
分项工程负责人： 年 月 日
监理单位验收结论
监理工程师： 年 月 日

牡绥铁路
旋喷桩检验批质量验收记录表
04020103□□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《高速铁路隧道工程施工质量验收标准》TB10753-2010
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
水泥、钢筋及外加剂的品种、规格、质量
设计要求

2
浆液拌制质量
第4.3.7条

3
桩的布置形式、数量
第4.3.8条

4
桩底地质情况核查
第4.3.9条

5
成桩长度
第4.3.10条

6
施工工艺参数
第4.3.11条

7
桩身完整性、均匀性、无侧限抗压强度
第4.3.12条

8
单桩或复合地基承载力
第4.3.13条

一 般 项 目
1
允 许 偏 差
桩位
50mm

桩身垂直度
1%

桩体有效直径
不小于设计值

施工作业人员质量责任登记

施工单位自查评定结果
专职质量检查员： 年 月 日
分项工程技术负责人： 年 月 日
分项工程负责人： 年 月 日
监理单位
验收结论
监理工程师： 年 月 日

牡绥铁路
灰土挤密桩检验批质量验收记录表
04020104□□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《高速铁路隧道工程施工质量验收标准》TB10753-2010
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位验收记录
主控项目
1
石灰品种、规格、质量
第4.4.5条

2
水泥品种、规格、质量
第4.4.6条

3
土的质量
第4.4.7条

4
桩的数量、布桩形式
第4.4.8条

5
填料配合比、含水量
第4.4.9条

6
桩孔的直径和深度
第4.4.10条

7
孔内填料压实系数
≥0.97

8
桩间土处理效果
设计要求

9
单桩或复合地基承载力
设计要求

一般项目
1
允许偏差
桩位
50mm

2
桩身垂直度
1.5%

3
桩体有效直径
不小于
设计值

施工作业人员
质量责任登记

施工单位检查
评定结果

专职质量检查员： 年 月 日
分项工程技术负责人： 年 月 日
分项工程负责人： 年 月 日
监理单位
验收结论

监理工程师： 年 月 日

牡绥铁路
洞内预注浆检验批质量验收记录表
04020105□□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《高速铁路隧道工程施工质量验收标准》TB10753-2010
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主控项目
1
原材料品种、规格、质量
第4.5.6条

2
浆液配合比
第4.5.7条

3
注浆加固范围
第4.5.8条

4
注浆效果
第4.5.9条

一般项目
1
允
许
偏
差
孔位间距
±50mm

钻孔偏斜率
±0.5%

注浆孔深
±100mm

2
注浆参数
第4.5.11条

3
单孔注浆压力、终孔条件
第4.5.12条

施工作业人员质量责任登记

施工单位
检查评定
结 果

专职质量检查员： 年 月 日
分项工程技术负责人： 年 月 日
分项工程负责人： 年 月 日
监理单位
验收结论

监理工程师： 年 月 日

牡绥铁路
开挖检验批质量验收记录表
［洞口及缓冲结构工程］ 04020201□□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《高速铁路隧道工程施工质量验收标准》TB10753-2010
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主
控
项
目
1
洞口开挖施工前要求
第5.2.1条

2
开挖面质量
第5.2.2条

3
爆破参数
第5.2.3条

4
洞口及边仰坡加固处理
第5.2.4条

5
洞口开挖形式和坡度
第5.2.5条

6
基础地基承载力
第5.2.6条

7
隧道洞口结构基础和缓冲结构基坑底面清理
第5.2.7条

一
般
项
目
1
洞门排水沟、截水沟
的位置、开挖断面
第5.2.8条

2

基坑
开挖
尺寸允许
偏差
（mm）
基坑中心距线路中心
+50
0

基坑长度、宽度
+100
-10

基底高程
0
-100

施工作业人员
质量责任登记

施工单位检查
评定结果

专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位
验收结论

监理工程师 年 月 日
牡绥铁路
模板检验批质量验收记录表
［洞口及缓冲结构工程］ 04020202□□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《高速铁路隧道工程施工质量验收标准》TB10753-2010
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主控项目
1
模板、支（拱）架的结构及移动台架的机构、材料的规格、质量
第5.3.1条

2
模板、支（拱）架的结构及移动台架安装要求
第5.3.2条

3
模板、支（拱）架的结构及移动台架拆除
第5.3.3条

一般项目
1

模

板

安

装

允

许

偏

差

（mm）
基础边缘位置
+15，0

基础顶面高程
±10

边墙边缘位置
+10，0

边墙拱脚、端翼墙顶面高程
±10

模板表面平整度
5

模板表面错台
2

预留孔洞
中心线位置
10

尺寸
+10，0

预埋件
中心位置
3

外露长度
+10，0

缓冲结构减压孔的长、宽
±15

2
非承重模板拆除
第5.3.5条

3
缓冲结构减压孔的长度
±15mm

施工作业人员
质量责任登记

施工单位检查
评定结果
专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论

监理工程师 年 月 日
牡绥铁路
钢筋（原材料及加工）检验批质量验收记录表（Ⅰ）
［洞口及缓冲结构工程］ 04020203□□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《高速铁路隧道工程施工质量验收标准》TB10753-2010　
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主
控
项
目
1
钢筋质量
第8.3.1条

2
钢筋品种、级别、规格、数量
第8.3.2条

3
套筒及锁母的材料、品种、规格、数量、质量
第8.3.4条

4
钢筋弯钩、弯起
180°弯钩
第8.3.6条

直角形弯钩

弯起钢筋

箍筋弯钩

5
机械连接丝头外观质量、尺寸
第8.3.7条

一般项目
1
钢筋
加工
允许
偏差
（mm）
受力钢筋顺长度方向全长
±10

弯起钢筋的弯折位置
20

箍筋内净尺寸
±3

2
钢筋外观质量
第8.3.13条

施工作业人员
质量责任登记

施工单位检查
评定结果
专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论

监理工程师 年 月 日
牡绥铁路
钢筋（连接及安装）检验批质量验收记录表（Ⅱ）
［洞口及缓冲结构工程］ 04020203□□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《高速铁路隧道工程施工质量验收标准》TB10753-2010　
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主
控
项
目
1
钢筋接头位置、连接方式
第8.3.3条

2
钢筋接头质量
第8.3.5条

3
机械连接接头的拧紧力矩
第8.3.8条

4
钢筋保护层垫块材质、数量、位置
第8.3.9条

5
钢筋接头设置位置
第8.3.10条

一般项目
1
钢筋
安装及保护层厚度
允许
偏差
双排钢筋上下排间距
±5

同排受力钢筋水平间距
拱部
±10

边墙
±20

分布钢筋间距
±20

箍筋间距
±20

保护层厚度
+10
-5

施工作业人员
质量责任登记

施工单位检查
评定结果
专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论

监理工程师 年 月 日

牡绥铁路
混凝土（原材料）检验批质量验收记录表（Ⅰ）
[辅助坑道及附属洞室] 04020710
单位工程名称

分部工程名称

分项工程名称

　验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《高速铁路隧道工程施工质量验收标准》（TB10753-2010）　
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主

控

项

目
1
水泥质量
第8.4.1条

2
矿
物
掺
和
料
粉煤灰质量
第8.4.2条

磨细矿渣粉质量
第8.4.2条

硅灰质量
第8.4.2条

3
细骨料质量
第8.4.3条

4
粗骨料质量
第8.4.4条

5
高效减水剂质量
第8.4.5条

6
引气剂质量
第8.4.6条

7
拌和用水质量
第8.4.7条

8
其他检验项目

施工作业人员质量责任登记

施工单位检查
评定结果
专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论

监理工程师 年 月 日
牡绥铁路
混凝土（配合比和施工）检验批质量验收记录表（Ⅱ）
［洞口及缓冲结构工程］ 04020204
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《高速铁路隧道工程施工质量验收标准》TB10753-2010　
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主

控

项

目
1
混凝土配合比设计
第8.4.8条～第8.4.12条

2
标准养护试件取样、留置
第5.5.8条

同条件养护试件取样、留置

3
缓冲结构基础超挖回填
第5.5.10条

4
原材料称量允许偏差
第8.4.18条

5
砂、石含水率测试
第8.4.19条

6
混凝土拌合物塌落度
第8.4.20条

混凝土入模含气量

7
与邻接介质温差、混凝土表面与内部温度
第8.4.21条

8
施工缝、变形缝的位置和处理
第5.5.11条

施工作业人员
质量责任登记

施工单位检查
评定结果
专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论

监理工程师 年 月 日
牡绥铁路
混凝土（结构外观和尺寸偏差）检验批质量验收记录表（Ⅲ）
［洞口及缓冲结构工程］ 04020204
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《高速铁路隧道工程施工质量验收标准》TB10753-2010　
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主控项目
1
端翼墙、斜切段、帽檐、缓冲结构和挡土墙厚度
第5.5.9条

一
般
项
目
1
防护墙、电缆槽竖墙及接触网支柱基础允许偏差（mm）
基础边缘平面位置
±10

基础宽度
-10

基础顶面高程
±20

端、挡翼墙边缘平面位置
+10，0

端、挡翼墙顶面高程
±20

斜切段、缓冲结构拱部高程
+30，0

缓冲结构垂直度
2‰

表面平整度
15

2
预留孔洞
中心位置
15

尺寸
+15
0

预埋件
中心位置
5

外露长度
+10
0

缓冲结构减压孔长、宽
±20

3
混凝土外观质量
第8.4.30条

4
泄水孔位置、数量
第5.5.12条

施工作业人员
质量责任登记

施工单位检查
评定结果
专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论

监理工程师 年 月 日
牡绥铁路
混凝土（养护和强度）检验批质量验收记录表（Ⅳ）
［洞口及缓冲结构工程］ 04020204
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《高速铁路隧道工程施工质量验收标准》TB1075
