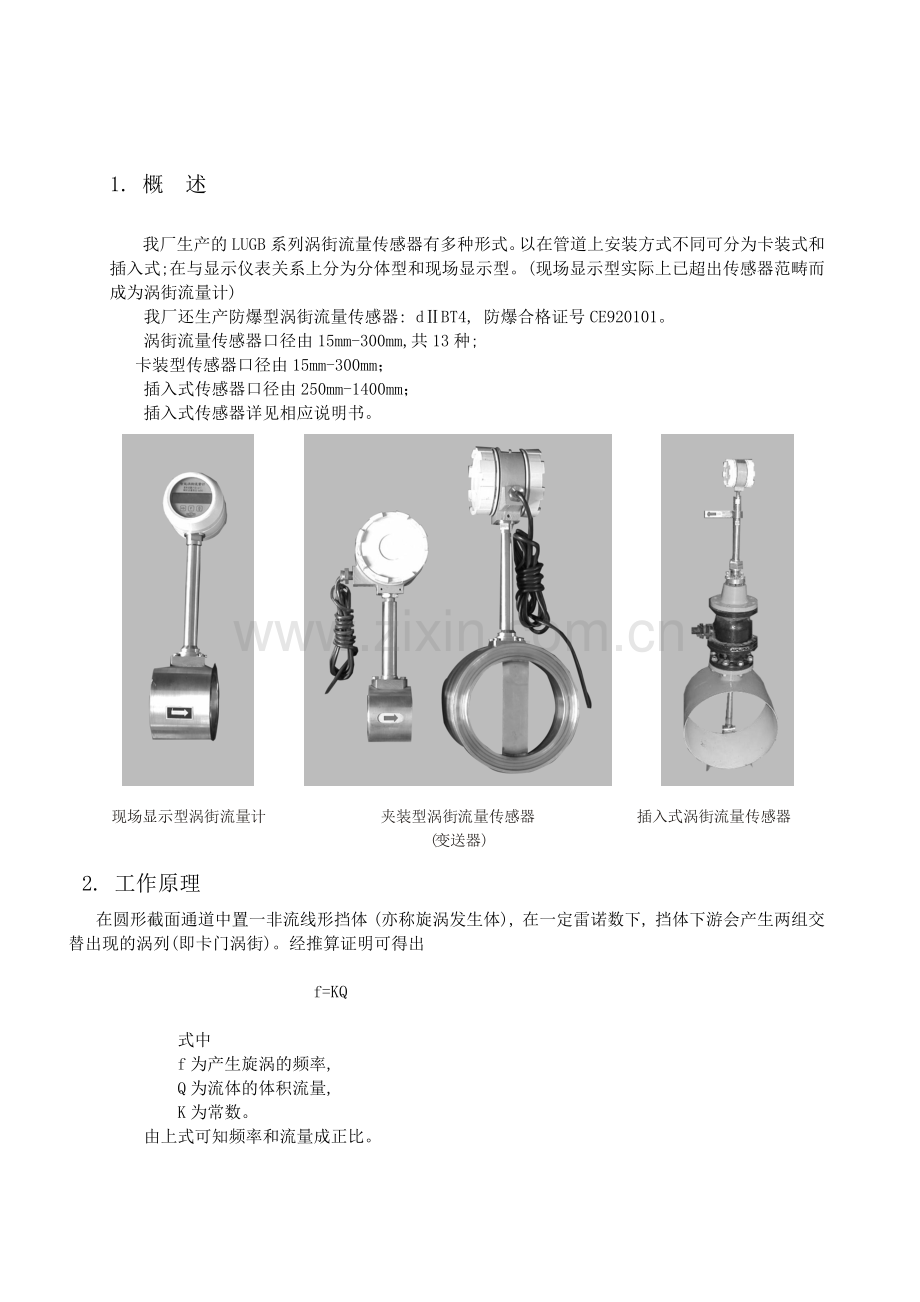

1. 概 述

我厂生产的LUGB系列涡街流量传感器有多种形式。以在管道上安装方式不同可分为卡装式和插入式;在与显示仪表关系上分为分体型和现场显示型。(现场显示型实际上已超出传感器范畴而成为涡街流量计)
我厂还生产防爆型涡街流量传感器: dⅡBT4, 防爆合格证号CE920101。
涡街流量传感器口径由15mm-300mm,共13种;
卡装型传感器口径由15mm-300mm；
插入式传感器口径由250mm-1400mm；
插入式传感器详见相应说明书。

2. 工作原理
在圆形截面通道中置一非流线形挡体 (亦称旋涡发生体), 在一定雷诺数下, 挡体下游会产生两组交替出现的涡列(即卡门涡街)。经推算证明可得出

f=KQ

式中
f为产生旋涡的频率,
Q为流体的体积流量,
K为常数。
由上式可知频率和流量成正比。

由公式推导过程可以表明,K只与挡体宽度、通道直径等要素有关,而与流体的压力、密度、
粘度等物理性质无关。因此 ,一旦传感器设计制造完 ,其K即为一常数(即传感器的常数)。这样只要测得频率f,即可知道流量值Q,K值是传感器在管道上实流标定得出的。

Q=

3. 产品特点及用途

3-1 特点
由工作原理可知,涡街流量传感器中没有运动部件。而其信号检出元件又处于全封闭状态。因此涡街传感器工作寿命长而可靠。
而传感器的仪表常数不受介质压力、温度、密度、粘度的影响,因此涡街流量传感器适用范围宽,可做到气液两用。
以上乃涡街流量传感器的共性。
我厂生产的传感器还具有独有特点:
1) 采用双挡体,可防止脉动流造成的不良影响。
2) 挡体与表壳体密封可靠，耐压能力高。
3) 压电元件采用冷封技术，不会因高温带来弊病。
3-2 用途
本传感器可采用来计量液体、气体和蒸气的体积流量。可测量含有微小颗粒、较短纤维的混浊的液体（以在流动中不发生沉淀为准）。若配以具有温、压补偿功能的显示仪表，还可以进行流体的质量流量测量。
本流量传感器不宜计量气、液双相流。
4. 基本参数

4-1外形尺寸及重量
1) 卡装型

4-7 环境条件
A 、温度 a 分体型 -40-50℃
b 现场显示型 -20-50℃
B、 相对温度 ≤90%
4-8 传感器需用电源
+12V, 功耗<1W
4-9 输出信号
电压脉冲: 低电平≤ 2V, 高电平≥6V
4-10 外壳防护等级
IP54
5. 安装
5-1 由传感器工作原理可推知，管道上的振动会增加传感器计量误差。严重的甚至不能正常工作。因此要求管道上振动加速度不得大于2g。当超过此值时采取减振、避振措施。
5-2 和其他速度式仪表一样，本传感器也要求在上、下游有足够的直管段。见表5

当因空间所限不容足够长度直管段时，可考虑强制整流。对高性能的整流器,在传感器上游可
只用整流器而毋需直管段。
本厂承接整流器设计、制造。
整流器亦会增加一定的压力损失。
5-3 传感器可呈水平、垂直以至倾斜状态安装。
在计量液体时，无论何种安装状态，必须确保管道中始终充满而不能有气泡存在。为此建议
在管网设计时把传感器置于管道最低处或其它利于排气的位置。
5-4 在需进行温度补偿的场合，其采温、采压点应如图4所示
