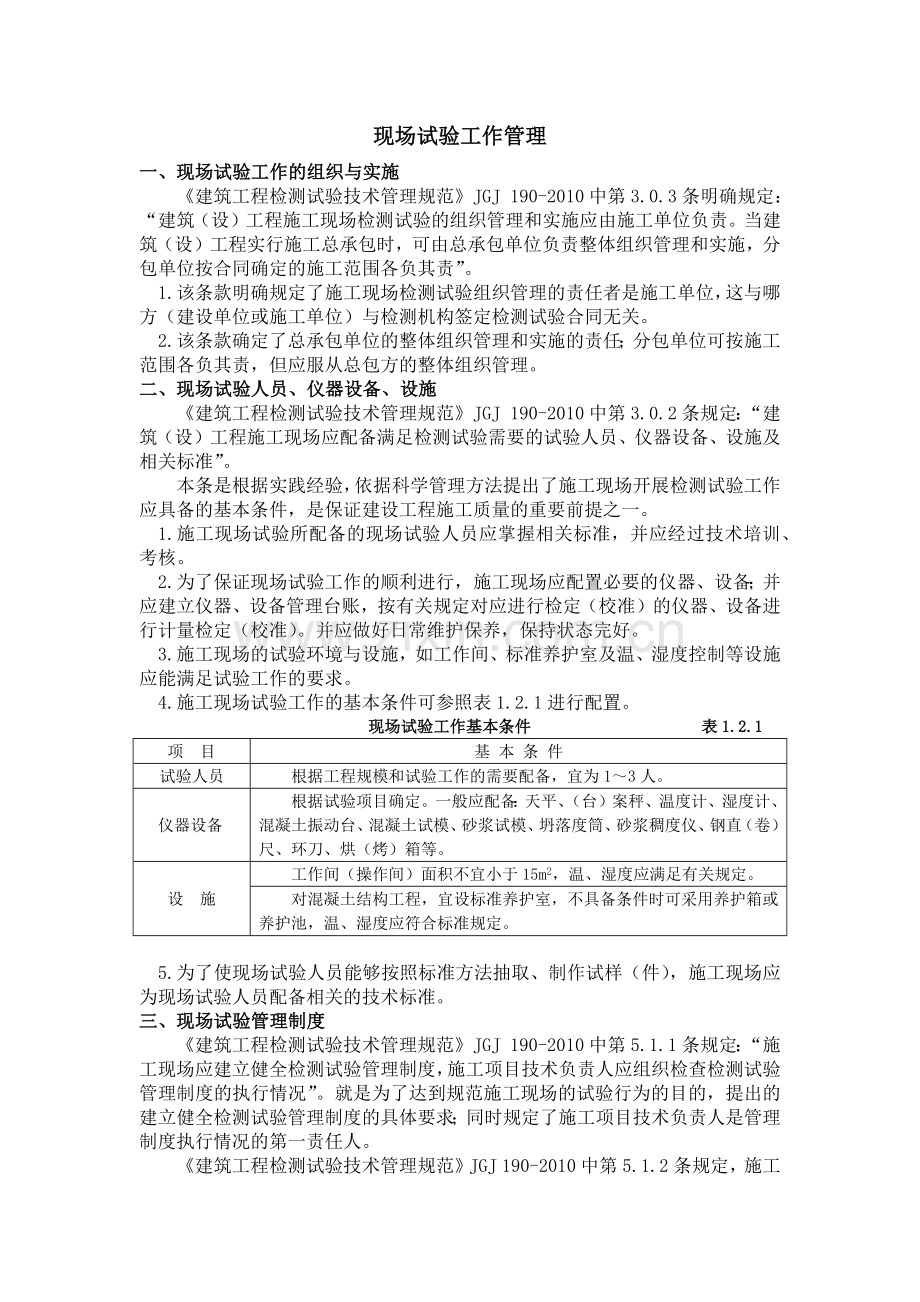

现场试验工作管理
一、现场试验工作的组织与实施
《建筑工程检测试验技术管理规范》JGJ 190-2010中第3.0.3条明确规定：“建筑（设）工程施工现场检测试验的组织管理和实施应由施工单位负责。当建筑（设）工程实行施工总承包时，可由总承包单位负责整体组织管理和实施，分包单位按合同确定的施工范围各负其责”。
1.该条款明确规定了施工现场检测试验组织管理的责任者是施工单位，这与哪方（建设单位或施工单位）与检测机构签定检测试验合同无关。
2.该条款确定了总承包单位的整体组织管理和实施的责任；分包单位可按施工范围各负其责，但应服从总包方的整体组织管理。
二、现场试验人员、仪器设备、设施
《建筑工程检测试验技术管理规范》JGJ 190-2010中第3.0.2条规定：“建筑（设）工程施工现场应配备满足检测试验需要的试验人员、仪器设备、设施及相关标准”。
本条是根据实践经验，依据科学管理方法提出了施工现场开展检测试验工作应具备的基本条件，是保证建设工程施工质量的重要前提之一。
1.施工现场试验所配备的现场试验人员应掌握相关标准，并应经过技术培训、考核。
2.为了保证现场试验工作的顺利进行，施工现场应配置必要的仪器、设备；并应建立仪器、设备管理台账，按有关规定对应进行检定（校准）的仪器、设备进行计量检定（校准）。并应做好日常维护保养，保持状态完好。
3.施工现场的试验环境与设施，如工作间、标准养护室及温、湿度控制等设施应能满足试验工作的要求。
4.施工现场试验工作的基本条件可参照表1.2.1进行配置。
现场试验工作基本条件 表1.2.1
项 目
基 本 条 件
试验人员
根据工程规模和试验工作的需要配备，宜为1～3人。
仪器设备
根据试验项目确定。一般应配备：天平、（台）案秤、温度计、湿度计、混凝土振动台、混凝土试模、砂浆试模、坍落度筒、砂浆稠度仪、钢直（卷）尺、环刀、烘（烤）箱等。
设 施
工作间（操作间）面积不宜小于15m2，温、湿度应满足有关规定。
对混凝土结构工程，宜设标准养护室，不具备条件时可采用养护箱或养护池，温、湿度应符合标准规定。

5.为了使现场试验人员能够按照标准方法抽取、制作试样（件），施工现场应为现场试验人员配备相关的技术标准。
三、现场试验管理制度
《建筑工程检测试验技术管理规范》JGJ 190-2010中第5.1.1条规定：“施工现场应建立健全检测试验管理制度，施工项目技术负责人应组织检查检测试验管理制度的执行情况”。就是为了达到规范施工现场的试验行为的目的，提出的建立健全检测试验管理制度的具体要求；同时规定了施工项目技术负责人是管理制度执行情况的第一责任人。

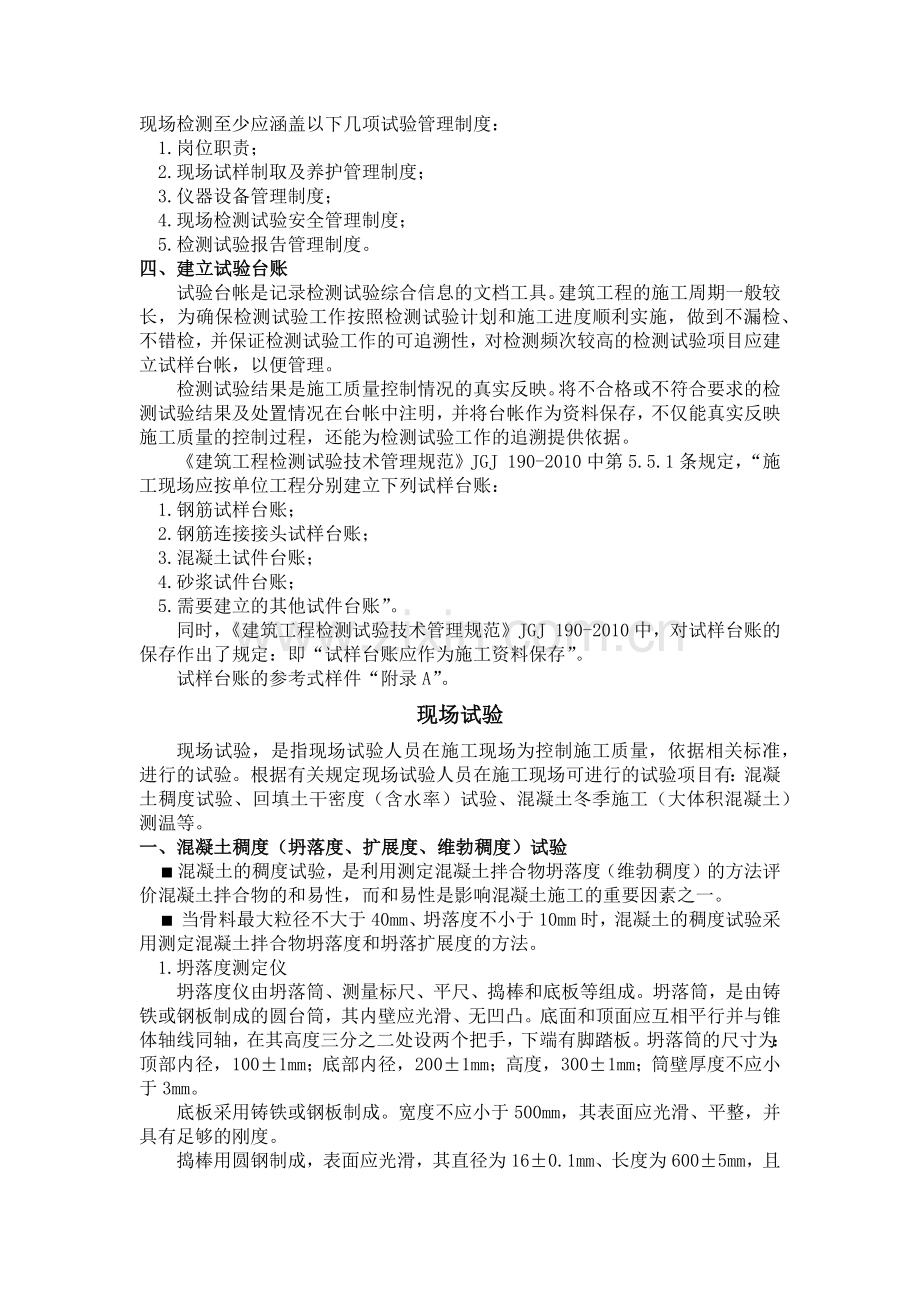

《建筑工程检测试验技术管理规范》JGJ 190-2010中第5.1.2条规定，施工现场检测至少应涵盖以下几项试验管理制度：
1.岗位职责；
2.现场试样制取及养护管理制度；
3.仪器设备管理制度；
4.现场检测试验安全管理制度；
5.检测试验报告管理制度。
四、建立试验台账
试验台帐是记录检测试验综合信息的文档工具。建筑工程的施工周期一般较长，为确保检测试验工作按照检测试验计划和施工进度顺利实施，做到不漏检、不错检，并保证检测试验工作的可追溯性，对检测频次较高的检测试验项目应建立试样台帐，以便管理。
检测试验结果是施工质量控制情况的真实反映。将不合格或不符合要求的检测试验结果及处置情况在台帐中注明，并将台帐作为资料保存，不仅能真实反映施工质量的控制过程，还能为检测试验工作的追溯提供依据。
《建筑工程检测试验技术管理规范》JGJ 190-2010中第5.5.1条规定，“施工现场应按单位工程分别建立下列试样台账：
1.钢筋试样台账；
2.钢筋连接接头试样台账；
3.混凝土试件台账；
4.砂浆试件台账；
5.需要建立的其他试件台账”。
同时，《建筑工程检测试验技术管理规范》JGJ 190-2010中，对试样台账的保存作出了规定：即“试样台账应作为施工资料保存”。
试样台账的参考式样件“附录A”。
现场试验
现场试验，是指现场试验人员在施工现场为控制施工质量，依据相关标准， 进行的试验。根据有关规定现场试验人员在施工现场可进行的试验项目有：混凝土稠度试验、回填土干密度（含水率）试验、混凝土冬季施工（大体积混凝土）测温等。
一、混凝土稠度（坍落度、扩展度、维勃稠度）试验
■ 混凝土的稠度试验，是利用测定混凝土拌合物坍落度（维勃稠度）的方法评价混凝土拌合物的和易性，而和易性是影响混凝土施工的重要因素之一。
■ 当骨料最大粒径不大于40mm、坍落度不小于10mm时，混凝土的稠度试验采用测定混凝土拌合物坍落度和坍落扩展度的方法。
1.坍落度测定仪
坍落度仪由坍落筒、测量标尺、平尺、捣棒和底板等组成。坍落筒，是由铸铁或钢板制成的圆台筒，其内壁应光滑、无凹凸。底面和顶面应互相平行并与锥体轴线同轴，在其高度三分之二处设两个把手，下端有脚踏板。坍落筒的尺寸为：顶部内径，100±1mm；底部内径，200±1mm；高度，300±1mm；筒壁厚度不应小于3mm。
底板采用铸铁或钢板制成。宽度不应小于500mm，其表面应光滑、平整，并具有足够的刚度。
捣棒用圆钢制成，表面应光滑，其直径为16±0.1mm、长度为600±5mm，且端部呈半球形。 。
2.混凝土坍落度试验方法
混凝土坍落度试验依据《普通混凝土拌和物性能试验方法标准》按下列步骤
进行：
（1）湿润坍落度筒及底板，在坍落度筒内壁和底板上应无明水。底板应放置在坚实水平面上，并把筒放在底板中心，然后用脚踩住二边的脚踏板，坍落度筒在装料时应保持固定的位置。
（2）把按要求取得的混凝土试样用小铲分三层均匀地装入筒内，使捣实后每层高度为筒高的1/3左右，每层用捣棒插捣25次。插捣应沿螺旋方向由外向中心进行，各次插捣应在截面上均匀分布。插捣筒边混凝土时，捣棒可以稍稍倾斜。插捣底层时，捣棒应贯穿整个深度，插捣第二层和顶层时，捣棒应插透本层至下一层的表面；浇灌顶层时，混凝土应灌到高出筒口。插捣过程中，如混凝土沉落到低于筒口，则应随时添加。顶层插捣完后，刮去多余的混凝土，并用抹刀抹平。
（3）清除筒边底板上的混凝土后，垂直平稳地提起坍落度筒，坍落度筒的提离过程应在5～10s内完成，从开始装料到提起坍落度筒的整个过程应不间断地进行，并应在150s内完成。
（4）提起坍落度筒后，测量筒高与坍落后混凝土试体最高点之间的高度差，即为该混凝土拌合物的坍落度值； 坍落度筒提离后，如混凝土发生崩坍或一边剪坏现象，则应重新取样另行测定；如第二次试验仍出现上述现象，则表示该混凝土和易性（混凝土的和易性包括流动性、粘聚性和保水性）不好，应予记录备查。
（5）观察坍落后的混凝土试体的粘聚性及保水性。粘聚性的检查方法是用捣棒在已坍落的混凝土锥体侧面轻轻敲打，此时如果锥体逐渐下沉，则表示粘聚性良好，如果锥体倒塌、部分崩裂或出现离析现象，则表示粘聚性不好。保水性以混凝土拌合物稀浆析出的程度来评定，坍落度筒提起后如有较多的稀浆从底部析出，锥体部分的混凝土也因失浆而骨料外露，则表明此混凝土拌合物的保水性能不好，如坍落度筒提起后无稀浆或仅有少量稀浆自底部析出，即表示此混凝土拌合物保水性良好。
3.混凝土坍落扩展度试验方法
当混凝土拌合物的坍落度大于220mm时，用钢尺测量混凝土扩展后最终的最大直径和最小直径，在这两个直径之差小于50mm的条件下，用其算术平均值作为坍落扩展度值；否则，此次试验无效。
如果发现粗骨料在中央集堆或边缘有水泥浆析出，表示此混凝土拌合物抗离析性不好，应予记录。
4.混凝土坍落度或扩展度测试结果
混凝土拌合物坍落度和扩展度值以毫米为单位，测量精确至1mm，结果表达修约至5mm。
5.维勃稠度试验
本方法适用于骨料最大粒径不大于40mm，维勃稠度在5～30s之间的混凝土拌合物稠度测定。
（1）维勃稠度试验所用维勃稠度仪应符合《维勃稠度仪》JG 3043中技术要求的规定。
（2）维勃稠度试验应按下列步骤进行：
① 维勃稠度仪应放置在坚实水平面上，用湿布把容器、坍落度筒、喂料斗内壁及其他用具润湿；
② 将喂料斗提到坍落度筒上方扣紧，校正容器位置，使其中心与喂料中心重合，然后拧紧固定螺丝；
③ 把按要求取样或制作的混凝土拌合物试样用小铲分三层经喂料斗均匀地装入筒内，装料及插捣的方法和混凝土坍落度方法相同；
④ 把喂料斗转离，垂直地提起坍落度筒，此时应注意不使混凝土试体产生横向的摆动；
⑤ 把透明圆盘转到混凝土圆台体顶面，放松测杆螺丝，降下圆盘，使其轻轻接触到混凝土顶面；
⑥ 拧紧定位螺钉，并检查测杆螺钉是否已经完全放松；
⑦ 在开启振动台的同时用秒表计时，当振动到透明圆盘的底面被水泥浆布满的瞬间停止计时，并关闭振动台。
（3）由秒表读出时间即为混凝土拌合物的维勃稠度值，精确至1s。
6.混凝土稠度测试要求
（1）对现场自拌混凝土，其拌合物的稠度应在搅拌地点和浇筑地点分别取样进行检测，每一工作班不应少于一次，以浇筑地点的测值为评定值。在预制混凝土构件厂（场），如混凝土拌合物从搅拌机出料起至浇筑入模的时间不超过15min时，其稠度可仅在搅拌地点取样测试。
（2）对于预拌混凝土，在卸料地点，应检测其稠度。
（3）在检测混凝土稠度（坍落度）的同时，应按本节的有关要求观察混凝土拌合物的黏聚性和保水性。
（4）混凝土稠度测试后，应按本节要求记录混凝土拌合物稠度值。
（5）混凝土拌合物稠度允许偏差值见表1.4.1。
混凝土拌合物允许偏差 表1.4.1
拌合物性能
允许偏差
坍落度（mm）
设计值
≤40
50～90
≥100
允许偏差
±10
±20
±30
维勃稠度（s）
设计值
≥11
10～6
≤5
允许偏差
±3
±2
±1
扩展度（mm）
设计值
≥350
允许偏差
±30

7.混凝土稠度的施工技术要求
（1）混凝土拌合物应在满足施工要求的前提下，尽可能采用较小的坍落度；泵送混凝土拌合物坍落度设计值不宜大于180mm。
（2）泵送高强混凝土的扩展度不宜小于500mm，自密实混凝土的扩展度不宜小于600mm。
（3）混凝土拌合物的坍落度的经时损失不应影响混凝土的正常施工。泵送混凝土拌合物的坍落度经时损失不宜大于30mm/h。
（4）混凝土拌合物应具有良好的和易性，并不得离析或泌水。

二、回（压实）填土试验
■ 施工现场土的回填是为了提高回填土的密实度，改善其变形性质或渗透性质而采取的人工处理方法。
■ 现场压实填土包括分层压实和分层夯实的填土。当利用压实填土作为建筑工程的地基持力层时，在平整场地前，应根据结构类型、填料性能和现场条件等，对拟压实的填土提出质量要求。
■ 施工现场回填土的试验程序一般为：
（一）委托检测单位对回填用土进行击实试验；
（二）检测单位通过击实试验，给出施工单位所委托试验土样的最大干密度与最优含水率数值；
（三）施工单位依据最优含水率值控制现场回填土中的水分，力争达到最优含水率；
（四）施工单位依据最大干密度值乘以标准或设计给定的压实系数值，得到现场回填土干密度的最低控制值；
（五）现场试验人员实测已施工（经过碾压、夯实）填土的干密度，经计算如大于或等于最低控制值，压（夯）实填土施工合格；反之为不合格。
1.土的含水率试验
本试验方法适用于粗粒土、细粒土、有机质土和冻土。
（1）本试验所用的主要仪器设备，应符合下列规定：
电热烘箱：应能控制温度为(105~110)℃。
天平：称量200g，最小分度值0.01g；称量1000g最小分度值0.1g。
（2）含水率试验，应按下列步骤进行：
①取具有代表性试样(15~30)g或用环刀中的试样，有机质土、砂类土和整体状构造土为50g，放入称量盒内，盖上盒盖，称盒加湿土质量，准确至0.01g。
②打开盒盖，将盒置于烘箱内，在(105~110)℃的恒温下烘至恒量。烘干时间对粘土、粉土不得少于8h，对砂土不得少于6h，对含有有机质超过土质量5%的土，应将温度控制在(65~70)℃的恒温下烘至恒量。
③将称量盒从烘箱中取出，盖上盒盖，放入干燥容器内冷却至室温，称盒加干土质量，准确至0.01g。
（3）试样含水率，应按下列式计算，准确至0.1%。
wo =( mo / md -1 )×100%
式中：wo ---- 含水率（%）；
md ---- 干土质量（g）；
m0 ---- 湿土质量（g）。
（4）本试验必须对两个试样进行平行测定，测定的差值：当含水率小于40%时为1%；当含水率等于、大于40%时为2%，对层状和网状构造的冻土不大于3%。取两个测值的平均值，以百分数表示。
2.压（夯）实土的取样
在压实填土的过程中，垫层的施工质量检验必须分层进行。应在每层的压实系数符合设计要求后铺填上层土。
（1）对大基坑每(50～100)m2不应少于1个检验点；
（2）对基槽每(10～20)m不应少于1个点；
（3）每个独立柱基础不应少于1个点。采用贯入仪或动力触探检验垫层的施工质量时，每分层检验点的间距应小于4m。
（4）竣工验收采用载荷试验检验垫层承载力时，每个单体工程不宜少于3点；对于大型工程则应按单体工程的数量或工程的面积确定检验点数。
（5）对灰土地基、砂和砂石地基、土工合成材料地基、粉煤灰地基、强夯地基、注浆地基、预压地基，其竣工后的结果(地基强度或承载力)必须达到设计的标准。检验数量，每单位工程不应少于3点，1000m2以上的工程每100m2至少应有1点，3000m2以上的工程，每300m2。至少应有1点。每一独立基础下至少应有1点，基槽每20延米应有1点。
注：当用环刀取样时，取样点应位于每层厚度的2/3的深度处。
3.压（夯）实土的干密度试验
试验方法有三种；环刀法、灌水法、灌砂法。
（1）环刀法
本试验方法适用于细粒土。
① 本试验所用的主要仪器设备，应符合下列规定：
环刀：内径61.8mm和79.8mm，高度20mm.
天平：称量500g，最小分度值0.1g，称量200g，最小分度值0.01g。
② 根据试验要求用环刀切取试样时，应在环刀内壁涂一薄层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样，擦净环刀外壁，称环刀和土的总质量。
③试样的湿密度，应按下式计算：

ρ0 = m0 / v

式中：ρ0 ----试样的湿密度（g/cm3），准确到0.01g/cm3；
m0——湿土试样的质量（g）。
④ 试样的干密度（ρd），应按下式计算：
ρd =ρ0 / (1+ 0.01wo)
本试验应进行两次平行测定，两次测定的差值不得大于0.03g/cm3，取两次测值的平均值。
（2）灌水法
本试验方法适用于现场测定粗粒土的密度。
① 本试验所用的主要仪器设备，应符合下列规定：
储水筒：直径应均匀，并附有刻度及出水管。
台秤：称量50kg，最小分度值10g。
② 灌水法试验，应按下列步骤进行：
a.根据试样最大粒径，确定试坑尺寸见表1.4.2。

试坑尺寸(mm) 表1.4.2
试样最大粒径
试坑尺寸
5（20）
40
60
直径
深度
150
200
250
200
250
300

b.将选定试验处的试坑地面整平，除去表面松散的土层。
c.按确定的试坑直径划出坑口轮廓线，在轮廓线内下挖至要求深度，边挖边将坑内的试样装入盛土容器内，称试样质量，准确到10g，并应测定试样的含水率。
d.试坑挖好后，放上相应尺寸的套环，用水准尺找平，将大于试坑容积的塑料薄膜袋平铺于坑内，翻过套环压住薄膜四周。
e.记录储水筒内初始水位高度，拧开储水筒出水管开关，将水缓慢注入塑料薄膜袋中。当袋内水面接近套环边缘时，将水流调小，直至袋内水面与套环边缘齐平时关闭出水管，持续(3～5)min，记录储水筒内水位高度。当袋内出现水面下降时，应另取塑料薄膜袋重做试验。
③ 试坑的体积，应按下式计算:
Vp = （ H1 - H2 ）×Aw - V0
式中：Vp ---- 试坑体积（cm3）；
H1 ---- 储水筒内被使水位高度（cm）；
H2---- 储水筒内注水终了时水位高度（cm）；
Aw ---- 储水筒断面积（cm2）；
V0 ---- 套环体积（cm3）。
④ 试样的密度计算应按下式计算：

ρ0 = mp / Vp

式中：mp——取自试坑内的试样质量（g）
(3)灌砂法
本试验方法适用于现场测定粗粒土的密度。
① 本试验所用的主要仪器设备，应符合下列规定：
a.密度测定器：由容砂瓶、灌砂漏斗和底盘组成(图1.4.2)灌砂漏斗高135mm、直径165mm，尾部有孔径为13mm的圆柱形阀门；容砂瓶容积为4L，容砂瓶和灌砂漏斗之间用螺纹接头联接。底盘承托灌砂漏斗和容砂瓶。
b.天平：称量l0kg，最小分度值5g，称量500g，最小分度值0.1g。

图1.4.2 密度测定器
1－底盘 2－灌砂漏斗 3－螺纹接头 4－容砂瓶 5－阀门
② 标准砂密度的测定，应按下列步骤进行：
a.标准砂应清洗洁净，粒径宜选用(0.25-0.50)mm，密度宜(1.47～1.61)g/cm3。
b.组装容砂瓶与灌砂漏斗，螺纹联接处应旋紧，称其质量。
c.将密度测定器竖立，灌砂漏斗口向上，关阀门，向灌砂漏斗中注满标准砂，打开阀门使灌砂漏斗内的标准砂漏入容砂瓶内，继续向漏斗内注砂漏入瓶内，当砂停止流动时迅速关闭阀门，倒掉漏斗内多余的砂，称容砂瓶、灌砂漏斗和标准砂的总质量，准确至5g。试验中应避免震动。
d.倒出容砂瓶内的标准砂，通过漏斗向容砂瓶内注水至水面高出阀门，关阀门，倒掉漏斗中多余的水，称容砂瓶、漏斗和水的总质量，准确到5g，并测定水温，准确到0.5℃,重复测定3次，3次测值之间的差值不得大于3mL，取3次测值的平均值。
e.容砂瓶的容积，应按下式计算：

Vr =( mr2 - mr1 )/ρwr

式中：Vr ---- 容砂瓶容积（mL）；
mr2 ---- 容砂瓶、漏斗和水的总质量（g）；
mr1 ---- 容砂瓶和漏斗的质量（g）；
ρwr ---- 不同水温时水的密度（g/cm3），查表1.4.3。

水的密度 表1.4.3
温度
(℃)
水的密度
(g/cm3)
温度
(℃)
水的密度
(g/cm3)
温度
(℃)
水的密度
(g/cm3)
4.O
5.0
6.O
7.0
8.O
9.O
10.O
11.O
12.O
13.O
14.O
1.0000
1.0000
0.9999
0.9999
0.9999
0.9998
0.9997
0.9996
0.9995
0.9994
0.9992
15.0
16.0
17.0
18.O
19.0
20.0
21.O
22.0
23.0
24.0
25.0
0.9991
0.9989
0.9988
0.9986
0.9984
0.9982
0.9980
0.9978
0.9975
0.9973
0.9970
26.0
27.0
28.0
29.0
30.0
31.O
32.0
33.0
34.0
35.0
36.0
0.9968
0.9965
0.9962
0.9959
0.9957
0.9953
0.9950
0.9947
0.9944
0.9940
0.9937

f.标准砂的密度应按下式计算：

ρs = (mrs - mr1 )/ Vr
式中：ρs ---- 标准砂的密度（g/cm3）；
mrs ---- 容砂瓶、漏斗和标准砂的总质量（g）。
③ 灌砂法试验，应按下列步骤进行：
a.按灌水法试验中挖坑的步骤依据规定尺寸挖好试坑，称试样质量。测定
b.向容砂瓶内注满砂，关阀门，称容砂瓶、漏斗和砂的总质量，准确至10g。
c.密度测定器倒置(容砂瓶向上)于挖好的坑口上，打开阀门，使砂注入试坑。在注砂过程中不应震动。当砂注满试坑时关闭阀门，称容砂瓶、漏斗和余砂的总质量，准确至10g，并计算注满试坑所用的标准砂质量。
④ 试样的密度，应按下式计算：
ρ0 = mp / ms/ρs
式中：ms---- 注满试坑所用标准砂的质量(g)。
⑤ 试样的干密度(ρd)，应按下式计算，准确0.01g/cm3。

ρd = mp/ (1+0.01wo)/ms/ρs

施工现场测温
1.大气温度测试
（1）目的：适用于混凝土结构实体检验用同条件养护试件的环境温度的记录和等效养护龄期的计算。
（2）设施：规格不小于300×300×400的百叶箱，内设温度计。放置位置要避免树荫和建筑物的影响，一般放置在离建筑物（大树）10m以外，门的开口应向着北方以防太阳直射在温度计上。距地面高度1.5m，通风条件较好的地方。
（3）测温：一般情况下记录每天2:00、8:00、14:00和20:00的大气温度，这四个时刻的算术平均值即为当天的日平均温度。
2.混凝土冬期施工测温
（1）概念
■“冬期施工”期限的划分原则是：根据当地多年气象资料统计，当室外日平均气温连续5天稳定低于5℃时，该地区即进入冬期施工，当室外日平均气温连续5天高于5℃时，可解除冬期施工管理。
（2）混凝土出机、入模温度测温
某地区进入冬期施工后，应控制混凝土的出机温度和入模温度，以保证新浇筑混凝土免遭冻害。混凝土的出机温度主要取决于水泥、砂、石和水等原材料温度；入模温度除取决于混凝土的出机温度外，还受大气条件（气温、风力）的影响；因此应对混凝土的出机温度和入模温度进行测试。
■ 混凝土出机温度不低于10℃，入模温度不低于5℃。
■ 同一配合比编号的混凝土，每一工作班至少对出机、入模温度测温4次。
（3）混凝土养护温度测温
① 目的：冬期施工时对混凝土养护温度进行测试，一般有两方面的原因：
a.在施工以前对混凝土的内部最高温度、表面温度、温度收缩应力等进行必要的混凝土热工计算，；实际情况是否与其符合，且混凝土实际温度变化情况究竟如何、养护的效果如何等，只有经过现场测温，才能掌握。通过测温，将混凝土深度方向的温度梯度控制在规范允许范围以内；同时通过测温，由于对混凝土内部温度，各关键部位温差等情况的精确掌握，还可以根据实际情况，尽可能地缩短养护周期，使后续工序尽早开始，加快施工进度，并节约成本。
b.通过测温，计算出某一段时间内的混凝土内部平均温度，根据“温度、龄期对混凝土强度影响曲线”查得混凝土的即时参考强度，决定混凝土各类规定强度用的同条件养护试件的委托检验时间。
② 测温孔位置设置原则
测温孔位置应选择在温度变化大、容易散失热量、易于遭受冻结的部位，西北部或前阴的地方应多设置，测温孔不宜迎风设置，且应临时用纸团或线团封闭。
③ 混凝土结构测孔的设置
a.梁（包括简支撑与连接梁）：梁上测温孔应垂直于梁的轴线，孔深为梁高的 1/3至1/2处。
b.现浇钢筋混凝土构造柱：每根构造柱下端设一个测温孔。
c.底板：底板测温孔布置按纵横方向不大于5m间距布置，每间房间面积不大于20m2时可设一个测温孔， 测温孔垂直于板面，孔深为板厚的1/3至1/2。
d.现浇混凝土墙板：墙厚为20cm及20cm以内时，单面设置测温孔，孔深为墙厚的1/2；当墙厚大于20cm时，双面设置测温孔，孔深为墙厚的1/3，并不小于10cm，测温孔与板面成30度倾斜角。大面积墙面测温孔按纵横方向均不大于5m的间距布置；每块墙面的面积小于20m2时，每面可设一个测温孔。
④ 混凝土养护期间的温度测量应符合下列规定：
a.采用蓄热法或综合蓄热法时，在达到受冻临界强度之前，应每隔4h～6h测量一次；
b.采用负温养护法时，在达到受冻临界强度之前，应每隔2h测量一次；
c.采用加热法时，升温和降温阶段每隔1h测量一次，恒温阶段每隔2h测量一次；
d.混凝土在达到受冻临界强度后，可停止测温。
3.大体积混凝土养护测温
（1）概念：大体积混凝土，顾名思义就是混凝土结构体积庞大，一般为一次浇筑量大于1000 m3或混凝土结构实体最小尺寸等于或大于1m，且混凝土浇筑需有温度控制措施的混凝土。
■ 现代建筑中时常涉及到大体积混凝土施工，如高层楼房基础、大型设备基础、水利工程的大坝等。它主要的特点就是体积大，表面系数比较小，水泥水化热释放比较集中，内部温升比较快，混凝土内部的最高温度一般可达60～65℃。混凝土内外温差较大时，会使混凝土产生温度裂缝，影响结构安全和正常使用。
■ 一般来说，当其差值小于25℃时，其所产生的温度应力将会小于混凝土本身的抗拉强度，不会造成混凝土的开裂，当温度差值大于25℃时，其所产生的温度应力有可能大于混凝土本身的抗拉强度，造成混凝土的开裂。
（2）目的：为避免大体积混凝土因水泥水化热引起的混凝土内外温差过大而导致混凝土出现裂缝；以便一旦出现内外温差超过规定值，可迅速采取解决措施。
（3）测温点的布置：垂直方向，一般应沿浇筑的高度，布置在底部、中部和表面，垂直测点间距一般为500mm～800mm；平面则应布置在边缘与中间，测点间距一般为2.5m～5.0m。测温点的布置，距边角和表面应大于50mm。
（4）测温时间：在混凝土温度上升阶段每2～4h测一次，温度下降阶段每8h测一次，同时应测大气温度。
也可以这样掌握测温时间，即在混凝土浇筑后1～3d内每隔2h测温一次，4～7d每隔4h测温一次，其后每隔8h测温一次；测温时间自混凝土浇筑开始，延续至撤除保温（降温）后为止，同时不应少于20d。
4.施工现场测温应作好记录；混凝土养护温度测温（包括冬期施工、大体积混凝土）应附测温孔布置图。
混凝土施工质量检验
一、普通混凝土常规试验项目
委托检测单位进行试验的常规试验项目是：抗压强度。
■ 在浇筑混凝土结构的同时，在浇筑地点按标准随机抽取混凝土拌合物制作成混凝土立方体试件，在规定或特定的龄期委托到检测单位进行抗压强度试验，得到混凝土试件抗压强度报告。这时，混凝土试件的强度，实际上代表的是混凝土结构的强度。
二、施工现场抗压强度试件留置、养护条件及养护龄期的规定
1. 标准养护试件（B）
（1）留置规定
①每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次；
②每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；
③当一次连续浇筑超过1000m3时，同一配合比的混凝土每200 m3取样不得少于一次；
④每一楼层、同一配合比的混凝土，取样不得少于一次；
⑤每次取样应至少留置一组标准养护试件。
■ 拌制100盘（盘：搅拌机一次搅拌的混凝土量）和100m3的关系：是现场自拌混凝土时，根据每盘的混凝土量而定；如果每盘的混凝土量小于100m3时，就每拌制100盘取样一次；如果每盘的混凝土量大于100m3时，就按拌制混凝土不超过100m3取样一次。
■ 每拌制200 m3取样一次，不能随便使用；必须同时满足两个条件：一是现场连续浇筑，二是连续浇筑的混凝土量必须大于等于1000m3，而且要有现场的施工日志及其他资料证据。
（2）养护条件
混凝土试件拆模后应立即放入温度为20±2℃、湿度为95%以上的标准养护室中养护，或在温度为20±2℃的不流动的Ca(OH)2饱和溶液中养护。标准养护室内的试件应放在支架上，彼此间隔为10～20mm，试件表面应保持潮湿，并不得被水直接冲淋。
■ 施工现场的混凝土标准养护条件，依据工程规模不同可以选择不同的形式，可以是搭建标准养护室；也可购买标准养护箱或者自砌标准养护池；养护池内放入水和足量的生石灰，即为Ca(OH)2饱和溶液。设施可以不同，但都要有温度控制装置，以保证温度为20±2℃、湿度为95%以上的标准养护条件。
（3）养护龄期：28d（天）。
2. 同条件养护试件（T）
（1）留置规定
施工现场同条件养护试件的留置，一般是为拆模、拆除支撑、吊装、结构临时负荷或观察混凝土早期强度提供强度依据，强度试验报告并不归入交（竣）工资料存档；所以留置组数应根据实际需要确定。
（2）养护条件
同条件养护试件的养护条件顾名思义是在工程的相同条件下养护。
（3）养护龄期
同条件养护试件的养护龄期也是根据所留试件的实际需要和大气温度条件确定，没有固定的龄期。
3. 结构实体检验用同条件养护试件（ST）
（1）留置规定
用于结构实体检验用的同条件养护试件留置应符合下列规定：
① 对混凝土结构工程中的各混凝土强度等级，均应留置同条件养护试件；
② 同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程量和重要性确定，不宜少于10组，且不应少于3组。
③ 施工现场一般按照《结构实体检验用同条件养护试件计划表》确定各混凝土强度等级的留置组数。
（2）养护条件
在工程的相同条件下养护。
（3）养护龄期
用于结构实体检验用的同条件养护试件，应在达到与标准养护试件的等效养护龄期时进行强度试验。
等效养护龄期应根据同条件养护试件强度与在标准养护条件下28d龄期试件强度相等的原则确定。
等效养护龄期可取按日平均温度逐日累计达到600℃·d时所对应的龄期，0℃及以下的龄期不计入；等效养护龄期不应小于14d，也不宜大于60d。
■ 用于结构实体检验用的同条件养护试件的养护龄期也非固定不变的，根据地域大气温度的不同，达到等效养护龄期的时间也是不同的；特别是我国的寒冷地区（西北、东北和华北地区），冬季的日平均气温往往在0℃以下，养护龄期有可能长达四、五个月。
■ 现场为准确地计算等效养护龄期，应有每日的大气温度记录。日平均温度测定一般有两种方法：
① 人工测温一般采用测定每日2:00、8:00、14:00和20:00的气温，计算这四个时刻的平均温度值，作为日平均气温；
② 安装自动测温记录仪时，一般测定每日24个整点时刻的温度， 取其平
均值作为日平均气温。
4.同条件养护28d再转标准养护28d试件（ZB）
（1）留置规定
留置组数即取样频率（或称取样批次），与标准养护混凝土试件留置的规定相同。
■ 这类试件的留置是《混凝土外加剂应用技术规范》GB 50119中规定的，其目的是检验在冬季寒冷气温条件下所浇筑的混凝土在气温转暖后的实际强度，或者说人为的为混凝土结构模拟了一次冷暖季节交替或冻融循环。
（2）养护条件
在工程的相同条件下养护28d后，再转入标准养护条件下养护28d。
（3）养护龄期：56d。
5.检验抗冻临界强度的试件
（1）留置规定
留置组数即取样频率（或称取样批次），与标准养护混凝土试件留置的规定相同。
■ 这类试件的留置也是《混凝土外加剂应用技术规范》GB 50119中规定的，其目的是检验混凝土是否具备了一定的强度，能够抵抗因受受冻给本身带来的损害。
■ 即在寒冷地区冬季混凝土施工时，按标准要求留置混凝土试件时，同一编号应至少留置3组。一组试件检验标准养护强度，另外两组分别检验同条件下养护28d后，再转入标准养护条件下养护28d的强度及检验抗冻临界强度。
■ 混凝土在拌制初期没有强度，硬化早期强度也很低，在0℃及以下温度进行混凝土施工，拌合水会因受冻而结冰；水结冰后体积增大产生冻胀力，会对强度还很低的混凝土内部结构造成无法弥补的损害，使之强度大幅度降低。
■ 所以，低温条件下拌制混凝土要采取一定的技术措施，常用的技术手段是综合蓄热法，即拌制前对混凝土的原材料进行加热；拌制过程中在原材料中掺入防冻剂（目的是降低结冰温度）；对已浇筑完成的混凝土覆盖保温；达到尽快使混凝土具有一定强度，能够抵抗因水结冰体积增大所带来的冻胀力的目的。
■ 所谓混凝土的抗冻临界强度，就是允许混凝土在受冻以前必须达到的能够抵抗冻胀力的最低强度。这组试件的作用是，经过检测单位试压检验得知混凝土达到抗冻临界强度后，现场即可撤除覆盖保温，继续下道工序施工。
（2）抗冻临界强度（DT）
当混凝土温度降到（防冻剂的）规定温度时，混凝土强度必须达到受冻临界强度；当最低气温不低于-10℃时，混凝土抗压强度不得小于3.5MPa；当最低气温不低于-15℃时，混凝土抗压强度不得小于4.0MPa；当最低气温不低于-20℃ 时，混凝土抗压强度不得小于5.0MPa.
（3）养护条件
在工程的相同条件下养护。
（4）养护龄期
没有具体龄期。
■ 这是因为混凝土强度的设计等级、浇筑时的气温条件及原材料（水泥、掺合料、外加剂的种类）品质不同等原因造成了混凝土的早期强度的增长速度不尽相同，所以混凝土达到抗冻临界强度的时间没有具体的龄期。
■ 混凝土强度等级高、混凝土浇筑时的大气温度相对较高，达到抗冻临界强度的时间就快，反之则慢；一般情况下需2d～7d。
■ 对于没有经验的现场试验人员来说，最好多留置1～2组检验抗冻临界强度
的试件备用。
6.对掺矿物掺合料（如粉煤灰）的混凝土所留置的试件，可根据设计规定，养护龄期可以大于28d。
（1）对掺粉煤灰的混凝土地上工程，养护龄期宜为28d；
（2）对掺粉煤灰的混凝土地面工程，养护龄期宜为28d或60d；
（3）对掺粉煤灰的混凝土地下工程，养护龄期宜为60d或90d；
（4）对掺粉煤灰的大体积混凝土工程，养护龄期宜为90d或180d。
三、取样
1.施工现场拌制混凝土
现场拌制混凝土：用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取；每组试件应从同一盘拌和物或同一车运送的混凝土中取出；混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。一般在同一盘混凝土或同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样。从第一次取样到最后一次取样不宜超过15min，然后人工搅拌均匀。取样量应多于混凝土强度检验项目所需量的1.5倍，且宜不少于20L。
2.预拌混凝土
用于出厂检验（为用户提供质量合格证）的混凝土试样应在搅拌地点采取，用于交货检验（用户验收）的混凝土试样应在交货地点采取。交货检验的混凝土试件的制作应在混凝土的浇筑地点随机抽取并在40min内完成。混凝土试样应在卸料过程中卸料量的1/4至3/4之
