综合输煤系统集控中心及机房装修工程技术规范书120207.docx

龙矿集团 综合输煤系统
集中监控中心及机房装修工程
技术规格书

山东龙福油页岩综合利用有限公司
二零一二年二月

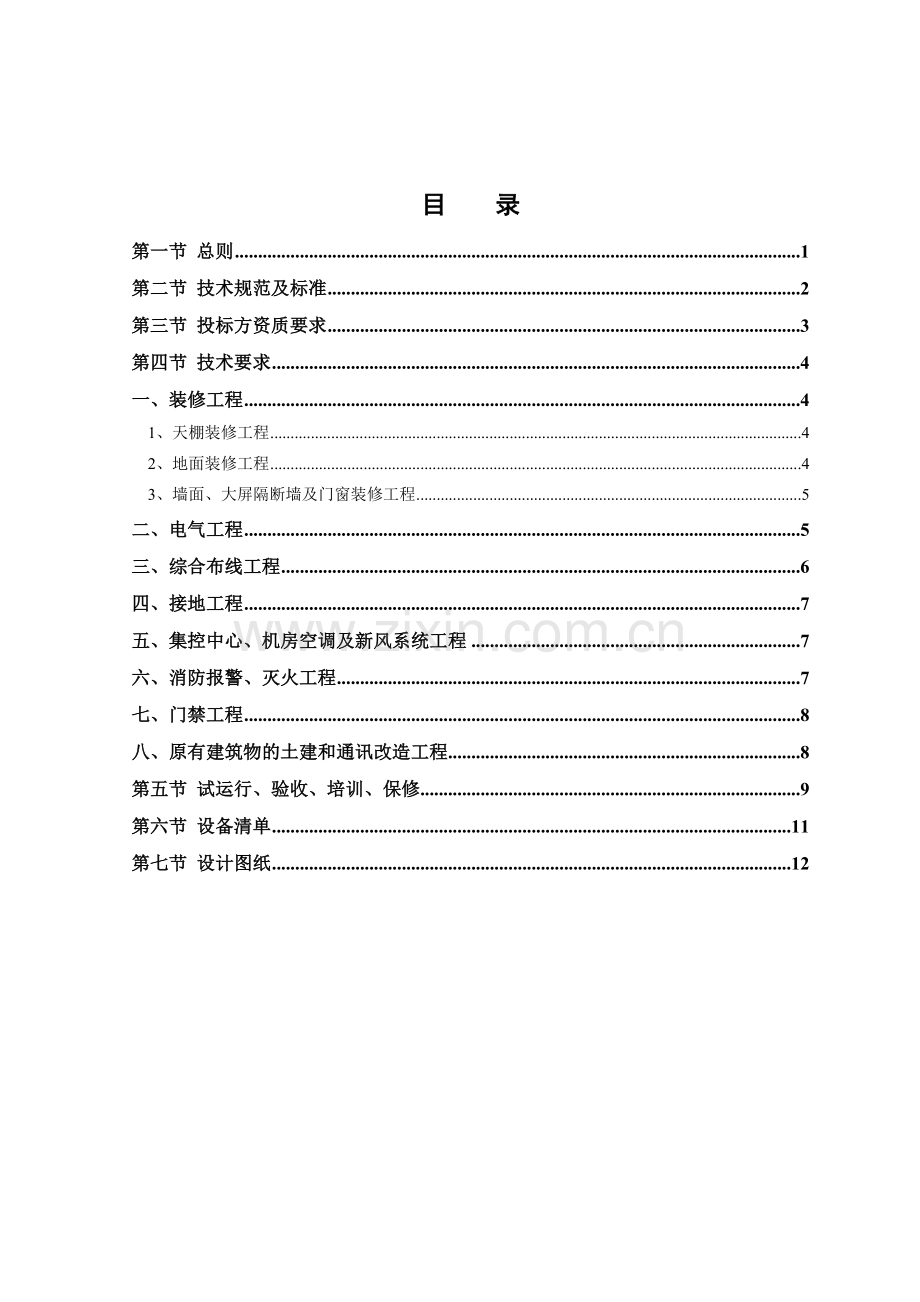

目 录
第一节 总则 1
第二节 技术规范及标准 2
第三节 投标方资质要求 3
第四节 技术要求 4
一、装修工程 4
1、天棚装修工程 4
2、地面装修工程 4
3、墙面、大屏隔断墙及门窗装修工程 5
二、电气工程 5
三、综合布线工程 6
四、接地工程 7
五、集控中心、机房空调及新风系统工程 7
六、消防报警、灭火工程 7
七、门禁工程 8
八、原有建筑物的土建和通讯改造工程 8
第五节 试运行、验收、培训、保修 9
第六节 设备清单 11
第七节 设计图纸 12

第一节 总则
投标方应仔细阅读此技术规范书，投标方所提供的产品的技术标准应满足本技术规范书的要求，投标方也可建议提供满足或高于此技术规范书标准的产品，但必须提供与技术规范书偏差的细节。
招标方不准备对与现行标准和规范相应的所有技术要求做出规范。投标方应提供先进可靠、灵活和经济的产品和高质量的满足规范及工业标准要求的设备和材料。
(1) 本技术规范书适用于龙口矿业集团 综合输煤系统集中监控中心
及机房装修工程的设计、结构、性能等方面的技术要求。
(2) 本技术规范书提出的是最低限度的技术要求，并未对一切技术细
节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。
(3)如果投标方没有以书面形式对本技术规范书的条文提出异议，则意味着投标方提供的设备（或系统）完全符合本技术规范书的要求。如果技术规范书中的技术标准和设备等方面中出现不合理或不完整的问题时，投标方如有异议，不管是多么微小，都应在投标书中以“对技术规范书技术标准和设备的意见”为标题的专门章节中加以详细描述。
(4)本技术规范书所使用的标准如遇与招标方所执行的标准不一致时，按较高标准执行。
(5)本技术规范书经双方确认后作为签定合同的技术附件，与合同正文具有同等的法律效力。
(6)除特殊说明外，所有计量单位均是以SI单位表示。

第二节 技术规范及标准
投标方提供的产品必须符合下列标准规范：
《电子计算机机房设计规范》GB50174-93
《低压配电设计规范》GB50054-95
《电气装置安装工程接地装置施工及验收规范》GB50169-92
《计算机机房用活动地板技术条件》GB6650-86
《电子设备和设施的接地、搭接和屏蔽设计指南》QJB/Z 25
《环境电磁卫生标准》GB9175-88
《民用建筑电气设计规范》JGJ/T16-92
《智能建筑设计标准》GB/T50314-2000
《电子信息系统机房设计规范》GB50174-2008
《建筑物防雷设计规范》GB50057-94
《电气装置安装工程施工及验收规范》GBJ232-92
《建筑内部装修设计防火规范》GB500222-95
《火灾自动报警系统设计规范》GB50116-88

第三节 投标方资质要求
鉴于集控中心及机房的重要性，故对投标方的资质应有严格要求，对资质齐全及相应资质等级高者予以优先考虑。
对投标单位资质要求如下：
1、建筑智能化系统集成专项工程设计资质（乙级以上）
2、建设部建筑智能化工程专业承包资质（2级）
3、建设部装修装饰工程专业承包资质（2级）
4、电子工程专业承包资质（2级）
5、安全技术防范工程资质
6、安全生产许可证
7、ISO9000系列或其他质量管理证书
8、一年内类似的工程业绩清单不少于5项（机房项目合同造价80万元以上）

第四节 技术要求
集中监控中心及机房装修设计的原则是：要体现出作为重要信息会聚地和集控中心的室内装潢特点；在保证自动化控制系统、计算机系统、调度通讯系统、监控大屏幕和UPS等设备的安全性、可靠性、先进性的前提下，达到高雅、大方、实用的风格；机房室内装潢基本格调要简明、淡雅、柔和；选用装饰材料方面，充分考虑防尘、屏蔽、环保、消防、不易变形等因素，装饰材料防火等级为A级。
一、装修工程
1、天棚装修工程
集控中心的顶棚装修要充分考虑整体效果，天棚的设计装修要与墙面、灯具、屏幕隔断墙有机的结合，使集控中心的装修达到和谐统一效果。
机房天棚要求采用微孔铝板，规格600mm*600mm*0.8mm，做防火防尘防潮吸音处理。
品牌：上海蒲飞尔、广东奥德赛
2、地面装修工程
①集控中心地面的装修采用抗静电陶瓷地砖，要求达到防静电工作区技术要求GJB3007-1997，国家建筑陶瓷标准GB/T4100-2006，《国家建材产品放射性及有害物质》GB6566-2001的标准。
规格：800*800*12mm
品牌：沈阳沈飞、常州汇丽
②机房地面的装修采用全钢无边框抗静电活动地板，选用优质防静电地板，防静电地板应符合GB6650-86《计算机机房用活动地板技术条件》的要求，防静电性能达到优良标准。地板下进行20mm橡塑板保温处理。
规格：600*600*35mm
品牌：沈阳沈飞、常州汇丽
3、墙面、大屏隔断墙及门窗装修工程
①集控中心及机房墙面采用彩钢板装饰，墙面装饰效果要有多样性，要考虑墙面悬挂各种宣传框的效果。
②DLP屏幕和液晶监视器已经由自控厂家采购，机房装修厂家负责制作大屏隔断墙，具体尺寸和安装方式，中标后与自控厂家协调。
DLP屏幕共有8台，排列方式为2*4，尺寸为67寸。
液晶显示器共有24台，排列方式为DLP屏幕两侧3*4，尺寸为32寸。
③集控中心入口安装双开防火玻璃门。机房东侧入口安装防火钢制防盗门。机房北侧外窗均密封处理，防止室外灰尘进入，机房窗户采用石膏板进行封堵。集控中心中新增加的门均为防火玻璃门。
二、电气工程
①电源进线按规范要求应设计为TN-S系统。机房设计安装落地式电源动力配电柜一台，配电柜内分动力供电部分（照明、插座、电器等）和UPS（自动化厂家提供20KVA UPS）供电部分。柜体为金属外壳，尺寸为：高*宽*厚——1500*600*400mm，开关布置为平面分层布置，第一层为电源进线开关4P 200A带漏电保护，配200/5电流互感器。第二层为5路馈电开关，开关为两路3P63A,三路3P40A.第三层为5路馈电开关，开关为两路3P40A三路3P20A.配电柜前柜门配多功能智能数显表，显示内容为主回路：电压、电流、功率等参数，配电柜采用下进线和下出线。配电柜电源进线由中标方采购，长度200米，规格为：VV22-4*35电力电缆。
②配电柜与机房装修颜色相协调，具有防雷、防冲击、限压、限流、防过载、防干扰、漏电保护、状态显示等功能；
③配电柜为CCC认证的产品，主开关、分开关采用国际知名品牌施耐德或ABB。
④安装防雷器保护负载和设备。
⑤机房导线要求采用国标知名品牌阻燃铜芯导线，地线采用双色（黄绿间）线，线径选择充分考虑设备功率。
⑥配电线路导线采用金属线管、金属线槽保护辐射，强电布线为放射状方式，插座选用符合国标要求的知名品牌。
品牌：松下、西蒙
⑦照明系统要求
主机房照明度应达到500LX
应急照明照度不小于60LX
照明的均匀度、稳定性、光源的显色性、眩光、阴影等指标要达到国标要求。
品牌：飞利浦、松下
三、综合布线工程
综合布线系统要建立一套先进、完善的机房综合布线系统，能够满足系统配置灵活、易于管理、易于维护、易于扩充的目的。
机房建设综合布线工程水平布线材料全部采用六类双绞线。
四、接地工程
交流工作地、安全保护地、防雷保护地及防静电接地可以共用一个接地体，接地电阻均不大于4欧姆。
直流地采用单独接地方案，接地电阻不大于1欧姆。
机房的静电电压小于1KV。
机柜外壳、金属管道、镀锌钢管、金属软管、金属接线盒和支架均要求接地。
五、集控中心、机房空调及新风系统工程
①集控中心的空调采用吸顶式空调，已经由自动化厂家采购，具体尺寸和安装方式，需与自控厂家协调，空调电源线由装修中标方负责提供和敷设到位。
②机房空调采用机房专用精密空调，机房设备的工作环境温度和湿度达到国家标准GB 2887-89，安装空调漏水检测报警设备和防水沿。
规格：制冷量大于15KW
品牌：艾默生、约顿
③机房要保证有足够的新风供给，选用吊顶管道式新风机。热回收率70%以上,风量≥800立方/小时。
品牌：环都、亚都
六、消防报警、灭火工程
①集控中心和机房按照国家标准安装烟感报警器和温感报警器，监控大厅安装消防报警系统、声光报警器并配备手提灭火器。
②机房安装无管网七氟丙烷气体灭火系统。
品牌：海湾、依爱
七、门禁工程
集控中心入口、机房东侧入口、机房西侧入口、东南侧办公室入口加装磁卡感应门禁识别器；
在操作台计算机上安装软件可以管理控制磁卡门禁识别器，可记录开门时间及进入人员的身份。
要求品牌： BOSCH、KEYKING
八、原有建筑物的土建和通讯改造工程
集控中心及机房装修工程是在原有建筑物上的改造工程，土建部分全部由中标方负责。
涉及原有建筑物内的通讯设备（计算机网络设备、视频监控设备）的迁移由中标方负责。
第五节 试运行、验收、培训、保修
（1）试运行
工程各项技术指标达到要求后，即进行试运行，试运行期为10天；
试运行期内双方对设备的稳定性和技术指标进行监视和记录；
试运行期间如果设备发生故障或某一项指标不能达到技术规范要求时，投标方应立即进行更换或修复，试运行应从更换或修复完毕之日起重新开始。
（2） 竣工验收
工程试运行结束并合格后，方可验收，验收标准必须遵守以下国标规范:
《建筑与建筑群综合布线施工及验收规范》
《建筑电气工程施工质量验收规范》
《电子计算机房施工及验收规范》
《电子计算机房活动地板规范》
（3） 图纸、说明书
投标方应向招标方提供详细的装修图、施工图纸、竣工图纸、电气接线图及设备使用说明书；
（4） 培训
培训总则：
投标方所提供的培训内容随投标文件一起提交；投标方必须为所有被培训人员提供培训资料；培训工作必须在工程试运行之前安排。
培训内容与课程要求：
投标方应为招标方提供机房设备和消防设备进行培训；投标方必须列明相应的培训地点、时间和培训课程；培训费用应在投标报价中说明，计入投标总价。
（5）保修
在竣工验收合格后的一年内，中标方需对提供的设备和材料提供保换和保修的承诺。
第六节 设备清单
序号
名称
数量
单位
备注
1
装修工程
1
套

2
电气工程
1
套

3
综合布线工程
1
套

4
接地工程
1
套

5
空调及新风工程
1
套

6
消防报警、灭火工程
1
套

7
门禁工程
1
套

8
原有建筑物改造工程
1
套

注：1、投标方在投标文件中，需对提供的所有设备和材料列出品牌、规格型号、单价、数量及总价。
第七节 设计图纸
综合输煤系统集控中心及机房装修工程设计图纸见附录一（共8页）
投标单位应负责技术规范书和设计图纸内的技术要求能否满足工程的需要，若不符合工程的需要，应根据自己理解的实际需要调整，并在技术偏离中明确。
