华电XX发电有限责任公司设备评级管理标准.docx

1 范围
本标准规定了新疆华电红雁池发电有限责任公司设备评级的时间、设备评级程序、设备评级标准。本标准适用于公司生产设备评级工作。
2 引用标准

《新疆华电红雁池发电有限责任公司标准化管理标准》（QG/HDHD—01 01--2003）
3 术语（略）
4 管理职能
4.1生产技术部负责设备评级工作的组织、协调和考核，负责组织对主设备的评级工作。
4.2检修公司、发电公司、燃运公司负责辅助设备的评级工作。
4.3发电公司、燃运公司只对设备提出问题，不对设备进行定量评价。检修公司按照发电公司、燃运公司提出的设备问题以及自己发现的问题，依据主辅设备定量评级标准进行定量评价，评价结果在季度评级会上通报。
5 管理内容与要求
5.1 设备评级时间
5.1.1 设备评级每季进行一次，辅机设备于每季最后一个月的25日之前，主设备于每季第一个月第一周星期四15：30分在生产楼二楼会议室召开，对上季度的设备情况进行评级。
5.1.2 设备大修后运行两个月或设备技术状况有明显变化时，应进行评级。
5.2 设备评级程序及要求
5.2.1辅机设备评级由检修公司、发电公司、燃运公司进行初评。
5.2.2发电公司、燃运公司应在每季最后一个月的20日之前将辅助设备存在的问题提交检修公司，由检修公司按照各部提交的问题对辅助设备进行定量评价，评定结果在每季度设备评级会上进行通报，通报内容包括设备存在的问题以及打分情况，各部门监督评定结果。
5.2.3各部门对主设备评级只提出问题不进行评定，其评定工作由公司统一评定。
5.2.4主设备评级工作由总工程师或生产副总经理主持，生产技术部、检修公司、发电公司参加，对主设备进行评级。
5.2.5主设备大修后运行二个月，由总工程师或生产副总经理主持主持对主设备进行评级。
5.2.6设备评级必须实事求是，以设备长期（超过一个月的时间为长期）运行状况的健康水平好坏作为评级主要依据。
5.3 设备评级标准

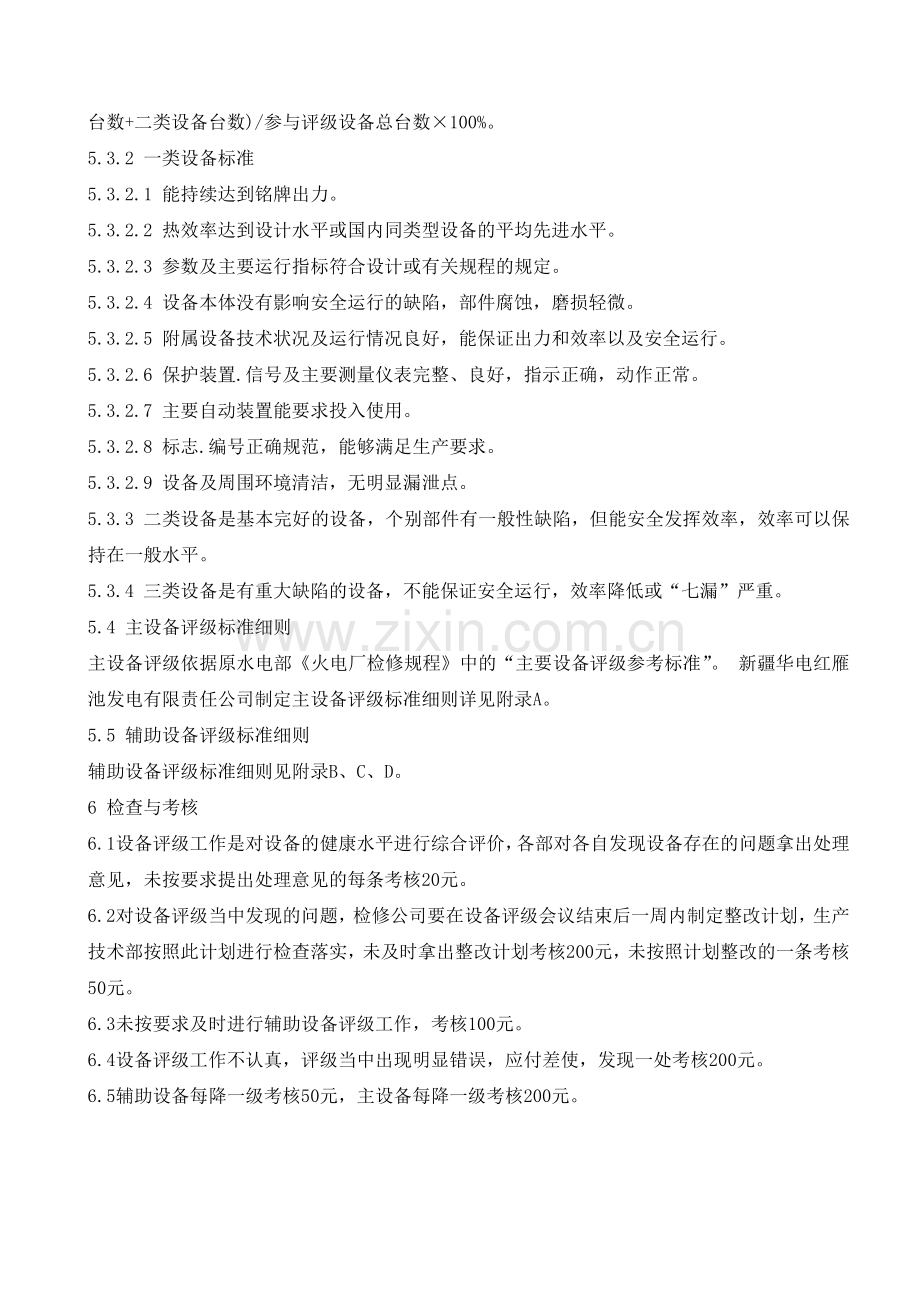

5.3.1 设备评级标准分为一、二、三类，一、二类设备称为完好设备。设备完好率＝(一类设备台数+二类设备台数)/参与评级设备总台数×100%。
5.3.2 一类设备标准
5.3.2.1 能持续达到铭牌出力。
5.3.2.2 热效率达到设计水平或国内同类型设备的平均先进水平。
5.3.2.3 参数及主要运行指标符合设计或有关规程的规定。
5.3.2.4 设备本体没有影响安全运行的缺陷，部件腐蚀，磨损轻微。
5.3.2.5 附属设备技术状况及运行情况良好，能保证出力和效率以及安全运行。
5.3.2.6 保护装置.信号及主要测量仪表完整、良好，指示正确，动作正常。
5.3.2.7 主要自动装置能要求投入使用。
5.3.2.8 标志.编号正确规范，能够满足生产要求。
5.3.2.9 设备及周围环境清洁，无明显漏泄点。
5.3.3 二类设备是基本完好的设备，个别部件有一般性缺陷，但能安全发挥效率，效率可以保持在一般水平。
5.3.4 三类设备是有重大缺陷的设备，不能保证安全运行，效率降低或“七漏”严重。
5.4 主设备评级标准细则
主设备评级依据原水电部《火电厂检修规程》中的“主要设备评级参考标准”。 新疆华电红雁池发电有限责任公司制定主设备评级标准细则详见附录A。
5.5 辅助设备评级标准细则
辅助设备评级标准细则见附录B、C、D。
6 检查与考核
6.1设备评级工作是对设备的健康水平进行综合评价，各部对各自发现设备存在的问题拿出处理意见，未按要求提出处理意见的每条考核20元。
6.2对设备评级当中发现的问题，检修公司要在设备评级会议结束后一周内制定整改计划，生产技术部按照此计划进行检查落实，未及时拿出整改计划考核200元，未按照计划整改的一条考核50元。
6.3未按要求及时进行辅助设备评级工作，考核100元。
6.4设备评级工作不认真，评级当中出现明显错误，应付差使，发现一处考核200元。
6.5辅助设备每降一级考核50元，主设备每降一级考核200元。

附录A 主要设备定量评级标准
锅炉设备定量评级标准
序号
评级内容
评级项目及标准
满分
扣分标准
1
持续地达到铭牌出力或上级批准的出力，并能够随时投入运行。
1.可持续达到670t/h的额定出力。8分
2.随时投入。3分
11分
1.669-595t/h扣5分，594t/h以下扣8分。
2.每延误1小时扣1分。
2
效率达到设计水平或国内同类型锅炉的平均先进水平。
91.2%。8分
8分
每降低0.2个百分点扣1分。
3
主要参数（如主汽压力.主汽温度.再热汽压力.再热汽温度.炉膛负压.蒸汽品质等）均能符合有关规程规定。
锅炉正常运行时：
1.主汽压力：13.73±0.2 Mpa。2分
2.主汽温度：540±5℃。2分
3.再热汽压力：2.32 Mpa。2分
4.再热汽温度：540±510℃。2分
5.炉膛负压40 ±10Pa。2分
6.蒸汽品质100%。2分
7.排烟温度140.1℃。2分
8.给水温度250.2℃。2分
10分
1.主汽压力.再热汽压力.炉膛负压每下降或上升超出规定范围，每项扣2分。
2.主汽温度.再热汽温度.排烟温度每下降或上升2℃扣2分。给水温度每下降5℃扣2分。
3.蒸汽品质下降99—98%扣1分，下降98%以下扣2分。
4
汽鼓.联箱及受热面腐蚀或磨损轻微，管子蠕胀正常。
1.汽包腐蚀。2分
2.受热面磨损。2分
3.联箱蠕胀。2分
5分
1.腐蚀较重扣2分。
2.磨损较重扣2分。
3.蠕胀非正常扣1分。
5
锅炉本体部件.附件齐全，汽压.汽温.二氧化碳.水位.流量.炉膛负压.排烟温度等主要测量表计完好准确。
1.部件.附件齐全。3分
2.汽压.汽温.氧量表.水位.流量.炉膛负压.排烟温度等主要表计指示齐全.准确。7分
10分
1.缺一样扣1分。
2.缺一样或一样不准确扣1分。
6
安全门.防爆门.水位警报，灭火保护等保护和信号装置完好。动作可靠，安全门严密。
1.安全门.防爆门.水位报警.灭火保护完好。4分
2.动作可靠。4分
3.安全门严密。2分
10分
1.一样不完好扣1分。
2.一样不可靠扣1分。
3.不严密扣2分。
7
主要调节装置（如汽温.汽压.给水.燃烧等自动调节装置）能经常投入使用。
汽温.汽压.给水.燃烧等主要调节自动装置能经常投入。8分。自动装置投入率应不低于90%。
8分
每低于1%扣1分。
8
炉墙无重大缺陷，保温良好。
炉墙严密不漏灰，表面不超温，保温完好未脱落，人孔门或防爆门严密，炉顶温度正常，不漏灰。6分
6分
炉墙漏灰，每处扣0.5分。表面每超温5℃扣1分。保温脱落每处扣0.5分。人孔门或防爆门不严扣1分。炉顶散热漏灰扣2分。

附录A（续） 主要设备定量评级标准
锅炉设备定量评级标准
序号
评级内容
评级项目标准
满分
扣分标准
9
附属设备运行情况良好，能保证锅炉的安全.出力和效率，转动机械振动值达到“良”的标准。
给煤机.磨煤机.引风机.送风机.一次风机.碎渣机.燃油泵.给水泵.吹灰器正常。
12分
一台不正常扣0.2分，吹灰装置一套不正常扣0.1分。
10
锅炉范围内的主蒸汽及给水管道，支吊架正常，保温良好，高温高压主蒸汽管道金属组织和蠕胀不超过规定，焊口无重大缺陷，热工测点完好（以B列墙为界）。
主蒸汽管、主给水管、支吊架正常，保温良好，焊口无重大缺陷，蠕胀正常、热工测点完好5分
5分
一样未达到扣1分。
11
锅炉机组及其周围环境整洁.“七漏”基本消除，照明良好，必要标志.编号齐全正确。
无漏粉.漏灰.漏油.漏汽.漏水.漏风.漏煤，照明完好，介质流向.色环.标牌.编号齐全正确。11分
11分
一处未达到扣0.2分。
12
除尘装置运行正常，除尘效率达到设计要求或符合环境保护规定。
1. 运行正常，2分。不正常扣2分。
2. 效率99%，2分。
4分
1.不正常扣2分。
2.每下降1%扣1分。
13
标志.编号.专责
1.标志牌规范。
2.编号正确。
3.设备专责人到位
9
每项达不到要求扣3分

14
设备技术资料
1.技术资料，图纸齐全。
2.设备台帐，检修记录完整
10
每项达不到要求扣3分
15
泄漏.保温及膨胀指示器
1.主蒸气系统阀门盘根无泄漏。
2.主蒸气系统保温完整，表面温度低于规定值。
3.主蒸气系统一.二次密封良好。
4.膨胀指示器完好。
21
1.泄漏一处扣1分。
2.保温不全或不完善一处扣1分。
3.保温表面温度超标一处扣一分。
4.漏灰一处扣1分。
5.膨胀指示器有缺陷，一处扣1分。
16
综合评价
95分以上为一类，75至94分为二类，74分以下为三类。
不能达到铭牌出力或有其它威胁安全运行的重大缺陷，不管得分多少均评为三类。
100分

附录A（续） 主要设备定量评级标准
汽轮机设备定量评级标准
序号
评级内容
评级项目标准
满分
扣分标准
1
持续地达到铭牌或上级批准的出力，在各种设计工况和负荷下运行正常，随时可以投入运行。
1.额定出力：200 MW。8分
2.在各种设计工况和负荷下运行正常。3分
3.随时可以投入运行。2分
13
1.达不到额定出力扣8分。
2.每一工况和负荷下运行不正常扣1分。
3.投运每延误1小时扣1分。
2
热效率达到设计水平或国内同类型机组先进水平。
1.汽轮机效率43.89%（额定）。5分
2.汽耗2.917kg/kWh（额定，纯凝工况）。5分
10
1.效率每降低1个百分点扣0.5分。
2.汽耗每增加0.1kg/kWh 扣0.5分。
3
机组振动（轴承）垂直方向达到“良”的标准，其他方向达到合格的标准，轴承温度（或油温）.调速
油压.油质.真空系统严密性.上下汽缸温差符合有关规程规定。
1.轴承振动符合有关规定。3分
2.轴承回油温度<65℃。1.5分
3.轴承回油温度〉70℃。1.5分
4.EH油压11.2—17.2Mpa。1分
5.润滑油压 0.08—0.015Mpa。0.5分
6.油质合格（以化学化验单为准）。0.5分
7.真空严密性-400Pa/min以内。1.5分
8.汽缸7组温差合格。2分
10
1.达不到扣3分。
2.达不到扣1.5分。
3. 达不到扣1.5分。
4.达不到扣1分。
5.达不到扣0.5分。
6.不合格扣0.5分。
7.每增加200 Pa 扣0.5分。
8.一组不合格扣0.3分。
4
动静叶片和喷嘴完整（缺少个别叶片除外）冲刷.腐蚀轻微，动静部分间隙符合要求，动叶片频率合格或虽不合格，但经长期运行考验未发生拉筋与叶片断裂等问题。
1.动静叶片.喷嘴完整。2分。
2.通流间隙符合规程要求。2分
3.叶片频率实验合格。2分
4.叶片围带.拉筋完好. 2分
5.叶片完好无断裂.2分
10
每处缺陷扣1分。
5
汽缸.转子.隔板.轴瓦等主要部件没有影响安全运行的缺陷。
1.汽缸无影响运行的缺陷，5分
2.转子无影响安全运行的损伤，转子弯曲≤0.02mm。2分
3.隔板无变形.弯曲.裂纹。1分
4.轴瓦无脱胎.装配间隙符合规定。1分
5.盘车可随时投入运转。1分。
10
1. 汽缸漏汽扣3分，变形扣2分。
2. 转子弯曲超标扣2分。
3. 隔板每1缺陷扣0.2分。
4. 每1项不合格扣0.2分。
5.盘车不可随时投运扣1分。

附录A （续） 主要设备定量评级标准
汽轮机设备定量评级标准
序号
评级内容
评级项目标准
满分
扣分标准
6
调速系统动.静态特性符合有关规程规定。
1.调速系统静止试验合格。
2.静态特性试验合格。
3.速度变动率3-6%。
4.迟缓率≤0.2%。
5.自动主汽门关闭严密性试验合格。
6.调速汽门关闭严密性试验合格。
7.自动主汽门关闭时间试验合格。
8.调速汽门关闭时间试验合格。
9.调速汽门重叠度合格。
10.甩负荷试验合格。
11.满足额定参数下空负荷运行。
12
1.不合格扣1分
2.不合格扣1分
3.不合格扣1分
4.不合格扣1分
5.不合格扣1分
6.不合格扣1分
7.不合格扣1分
8.不合格扣1分
9.不合格扣1分
10.不合格扣2分
11.不合格扣1分
7
测量表计基本完整准确可靠
各温度.压力.真空表计完整.准确.可靠。油位计.水位计设备刻度盘完整.清晰。
2
每处不合格扣0.2分
8
各种保护及信号装置完好，动作正常。
1.危急保安器飞锤动作值3300—3360rpm。超速保护3390r/min.AST3300 r/min。注油试验合格。
2.低真空保护0.08 MPa发信号，0.06MPa停机。
3.低油压保护0.06 MPa发信号，0.03 MPa停机。
4.发电机断水保护12t/h动作,30秒停机。
5.轴移保护 -1.0mm，+0.2 mm发信号。—1.2mm，+1.0 mm停机。
6.大轴震动保护 0.15 mm报警，0.25 mm及以上停机。
7.胀差保护（mm）：高-1.5，=5。中-2.5，+3.5。低-3，+6停机。
8.轴承回油温度65度发信号，75度保护动作停机。
9.中压缸启动跳闸正常。
10.非停机保护正常。
11.集控各信号装置完好。
14
第1项一种不合格扣2分，2-9项每项不合格扣1分，10和11项一处不合格扣0.2分
9
各种自动调节装置能经常投入使用。
1.轴封自动调节正常。
2.各加热器疏水调节正常。
3.自动装置投入率应不低于90%。
6
每低于1%扣1分。

附录A（续） 主要设备定量评级标准
汽轮机设备定量评级标准
序号
评级内容
评级项目标准
满分
扣分标准
10
附属设备运行情况良好，没有影响主机出力.安全.经济运行的缺陷。
1.附属设备运行情况良好,完好率100%。5分
2.高加投入率≥98%。2分
5
1.主要辅助设备有重大缺陷，每台扣0.5分
2.每降低1%扣0.5分
11
汽轮机组保温完整，“七漏“基本消除，设备及周围环境整洁，照明良好，必要的标志.编号齐全.正确。
1.管道.汽缸.加热器.除氧器保温完整。1分
2.整台机组泄漏率小于0.03%。4分
3.照明完整。1分
4.设备标志.编号齐全正确。1分
5.环境整洁。1分
8
1.一处不合格扣0.2分
2.每个渗点扣0.5分，每漏点扣1分，每个严重漏点扣2分，
3.一处不合格扣0.2分
4.一处不合格扣0.2分
5.一处不合格扣0.2分
12
评级综合评价
95分以上一类设备；75分至94分为二类设备；74分以下为三类设备。
不能达到铭牌出力或有其它威胁安全运行的重大缺陷，不管得分多少均评为三类。
100

附录A（续） 主要设备定量评级标准
发电机定量评级标准
序号
评级内容
评级项目标准
满分
扣分标准
1
持续地达到铭牌出力或上级批准的出力，并能够随时投入运行。
1.功率200MW.电压15.75kV.电流8625A.频率50Hz.功率因素0.85;主励磁机功率因素0.911.电流1650A.电压470V.功率1223kW.15分
2.能够随时投入运行。5分
20
1.达不到额定功率扣10分，其它指标达不到每项扣1分
2.达不到扣5分
2
机组垂直方向振动(轴或轴承)达到“良”的标准，其他方向达到“合格”标准。
发电机额定转速下，轴承三个方向的双倍振幅值均应≤0.025mm。
15
一个方向达不到扣5分
3
零.部件完整齐全，定子绕组没有油迹.磨损变形，垫块.绑线或嘉紧装置紧固，定子铁芯.转子锻件.套箍.槽楔等良好。
1.主要部件齐全，无缺少件，2分。
2.主要仪表合格率100%，2分。
3.槽楔无松动，2分
4.定子线圈无油迹，2分。
8
1.3.4达不到扣2分。第2项块不合格扣1分
4
绝缘良好，各项实验符合“电气设备预防性试验规程”的规定，转子无层间短路，不影响母线及转子电流的变化，也未造成不正常振动。
1.定子：绝缘电阻≥16MΩ，直流电阻最大差值≤1.5%，吸收比≥1.6，泄漏电流平衡.正常。
2.转子：绝缘电阻≥1MΩ，直流电阻与初次所测结果比较最大差值≤2%，其它参数基本符合要求。
14
一项不合格扣2分
5
冷却系统严密，冷却效果良好，氢冷或水冷却式电机漏泄率.水导电率等符合“发电机运行规程”的规定。
冷却系统完好，额定负荷下，发电机出风≤75 ℃，转子线圈≤ 110℃
转子出水≤℃；静子铁芯：中部≤120℃，端部≤120 ℃，其它参数符合要求。
8
一项不合格扣1分
6
各种主要测量表计完好准确。
机组除表（3）中仪表外，其它仪表合格率98%，完好率100%，接线正确，端子标志规范。
5
一项不合格扣1分
7
强行励磁.自动灭磁.差动.过流.接地.负序等主要继电保护装置部件完好，动作准确，自动调整励磁装置能经常投入运行。
1.保护投入率100%,3分
2.正确动作率100%，3分
3.装置完好,端子排列规范,2分
4.自动调整励磁装置能经常投入运行。2分
10
1.达不到扣3分
2.达不到扣3分
3.一处达不到扣0.5分
4.达不到扣2分
8
机组本身及周围环境整洁,照明良好，必要标志.编号齐全。
机组环境符合要求，设备见本色，周围无杂物，照明设备完好标志齐全，辅机无泄漏。
8
一处达不到扣0.5分
9
一.二次回路及励磁回路设备技术状态良好。
一次设备完好，出口开关参数符合要求，备用调节柜自动跟踪，两组整流柜并列运行电流差值10-90 %。
8
一项达不到扣2分

附录A （续） 主要设备定量评级标准
发电机定量评级标准
序号
评级内容
评级项目标准
满分
扣分标准
10
轴承和密封瓦运行正常，不漏油。
1.设备轴承及其密封良好，3分
2.辅机无漏油，1分。
4
1.一项达不到扣1.5分
2.一处达不到扣0.5分
11
评级综合评价
95分以上一类设备；75分至94分为二类设备；74分以下为三类设备。
不能达到铭牌出力或有其它威胁安全运行的重大缺陷，不管得分多少均评为三类。
100

附录A （完） 主要设备定量评级标准
变压器定量评级标准
序号
评级内容
评级项目标准
满分
扣分标准
1
持续地达到铭牌出力或上级批准的出力，温升符合设计的数值或上层油温不超过85℃
1.额定变送容量：240000kVA。15分。
2.额定负荷时油温：上层≤85℃，温升≤45℃，6分
3.达到75%额定电流，或油温≥50℃时，辅助冷却器自动投入；在辅助冷却器故障时，备用冷却器自动投入，4分。
25
1.达不到扣15分
2.一项达不到扣3分
3.一项达不到扣2分
2
绕组.套和绝缘油等的实验均负荷部颁“电气设备交接和预防性实验标准”的规定。
1.绕组绝缘电阻：≥220KV 侧220MΩ；15.75KV侧≥15.75 MΩ，10分
2.绕组连同套管泄漏电流平衡.正常，测介损≤0.8%，直流电阻最大差值≤2%，6分。
3.油耐压≥35KV，色谱分析符合标准，9分。
25
1.一项达不到扣5分
2.一项达不到扣2分
3.一项达不到扣4.5分
3
部件和零件完整齐全；分接头开关的电气和机械性能良好，无接触不良或动作卡涩现象。
1.零部件齐全，2分
2.无载调压机构开关手动调节正常，无卡涩，档位正确。6分。
8
1.缺一种扣1分
2.一项达不到扣1分
4
冷却装置运行正常，散热器及风扇齐全
6组冷却器完好，开关位置正确可靠，指示灯完好显示正确，油泵及净油器完好工
作正常，硅胶符合要求，辅助冷却器自起动及自停正确，端子排标志规范。
12
一项达不到扣2分
5
电压表.电流表.温度表等主要表计部件完好.准确；差动保护.过流保护.瓦斯继电
仪表完好率100%，合格率98%，测温元件及瓦斯继电器参数准确，保护投入率100%，装置完好
7
一项达不到扣1分
6
器.防爆装置等主要保护和信号装置部件完好，动作可靠。
一次回路设备绝缘及运行情况良好
率100%，防爆装置完好，事故放油设备完好。
一次设备完好，地刀.刀闸.开关参数正确，标志明显规范，有防误闭锁装置，避雷器.绝缘子按期试验并参数正确。
12
一项达不到扣3分
7
不漏油，可稍有轻微的渗油，但外壳及主管无明显油迹。
变压器本体.冷却器组件无明显油迹。
6
一处达不到扣1分
8
变压器本体较周围环境整洁，照明良好。必须的标志.编号齐全
变压器本体周围无杂物，设备具体色.阀门箭头指示正确。照明良好，标志规范，编号齐全。
5
一项达不到扣1分
9
评级综合评价
95分以上为一类设备；75分至94分为二类设备，74分以下为三类设备。
100

附录B 主要辅助设备定量评级标准
引.送.一次风机定量评级标准
序号
评级内容
评级标准
标准分
评分标准
1
设备投入及出力
1.随时可投入运行。
2.根据负荷变化能及时.准确调节出力。
3.电耗率或风机效率达到设计水平。
30
每项达不到要求扣10分
2
设备技术资料
1.投入运行后的历史资料（包括主要技术改进.重大事故等）基本齐全。
2.现有备品的图纸齐全。
3.设备台帐，检修记录完整。
12
每项达不到要求扣4分
3
铭牌标志.编号
1.设备铭牌完整。
2.标志准确。
3.编号准确。
9
每项达不到要求扣3分
4
泄漏.振动.温度
1.设备无泄漏，无漏油.漏水.漏风现象。
2.振动值在规程规定范围内。
3.轴承温度符合规程规定。
25
1.泄漏一处扣一分。
2.振动值每超过标准0.01mm扣一分。
3.轴承温度每超过标准1℃扣一分。
5
零部件
1.零部件完整齐全。
2.风门挡板开关灵活与表记相符。

6
保护及自动装置
1.各处保护装置动作可靠。
2.自动装置能经常投入。
3.事故按钮完好.可靠。
9
每项达不到要求扣3分
7
设备卫生状况
1.设备整洁，表面无油污。
2.周围无杂物，定置放置。
3.照明良好。
9
每项达不到要求扣3分
8
评级综合评价
1.95分以上为一类设备。
2.75—94分为二类设备。
3.74分以下为三类设备。

附录B（续） 主要辅助设备定量评级标准
磨煤机定量评级标准
序号
评级内容
评级标准
标准分
评分标准
1
设备投入及出力情况
按照设计名牌出力。
30
每项达不到要求扣10分
2
设备技术资料
1.投入运行后的历史资料基本齐全。
2.厂现有备品图纸齐全。
3.设备台帐，检修记录正确。
12
每项达不到要求扣4分
3
铭牌标志，编号
1.设备铭牌完整。
2.标志准确。
3.编号准确。
9
每项达不到要求扣3分
4
泄漏.振动.温度
1.设备无泄漏，无漏油.漏水.漏粉。
2.振动值在规定范围内。
3.轴承温度符合规程规定。
4.推力瓦油温度不超过50℃。
30
1.泄漏一处扣一分。
2.振动值每超过标准0.01mm扣一分。
3.轴承温度每超过标准1℃扣一分。
4.轴瓦温度每超过标准1℃扣一分。
5
零.部件及保护装置
1.部件及各处保护装置完整齐全。
2.主要表记完好，准确好用。
3.防爆门及出口温度信号装置完好.动作可靠。
4.事故按钮完好.可靠。
10
每项达不到要求扣2.5分
6
设备卫生状况
1.现场卫生整洁，设备表面无油污，照明良好。
2.现场无杂物，定置放置。
3.噪音低于90分贝。
9
每项达不到要求扣3分
7
评级综合评价
1.95分以上为一类设备。
2.75—94分为二类设备。
3.74分以下为三类设备。

附录B（续） 主要辅助设备定量评级标准
锅炉给煤机设备定量评级标准
序号
评级内容
评级标准
标准分
评分标准
1
设备投入及出力状况
1.设备能正常运行，达到铭牌出力。
2.设备无隐患能随时投运。
40
1.设备每降低出力5个百分点扣2分。
2.投运每延误一小时扣1分。
2
设备技术资料
1.设备铭牌完整。
2.技术资料，图纸齐全。
3.设备台帐，检修记录完整。
12
每项达不到要求扣3分
3
标志.编号.专责
1.标志牌规范。
2.编号正确。
3.设备专责人到位。
9
每项达不到要求扣3分
4
泄漏.温度及挡板严密性
1.设备无漏油，漏粉。
2.轴承温度不超过70℃。
3.挡板严密性好，不漏粉。
30
1.运行中泄漏一次扣1分。
2.轴承温度每超过标准1℃扣1分。
3.挡板不严，内外漏一处扣2分。
5
设备卫生状况
1.现场卫生整洁，设备表面无油污。
2.现场无杂物。
3.噪音符合要求。
9
每项达不到要求扣3分
6
评级综合评价
1.95分以上为一类设备。
2.75—94分为二类设备。
3.74分以下为三类设备。

附录B（续） 主要辅助设备定量评级标准
密封风机.疏水泵定量评级标准
序号
评级内容
评级标准
标准分
评分标准
1
持续地达到铭牌或上级批准的出力，并能够随时投入运行
1.能达到额定功率运行。
2.无退出运行的缺陷。
50
每项不合格扣25分
2
泵体振动（垂直.水平.轴向）
1.2970r/min≤0.05mm
2.水平.垂直.轴向共计三项。
30
水平垂直.轴向共计三项。每项5分，振动值超标0.01mm扣1分。
3
泵体轴承室冷却效果良好.编号标志齐全
1.泵体轴承室冷却效果应良好。
2.泵壳无泄漏。
3.泵体设备应见本色。
4.泵体编号.标志应齐全。
5.泵体防护罩齐全并牢固可靠。
6.泵体零部件完整齐全。
10
每项不合格扣1.5分
4
泵类设备管理
1.泵类设备台帐应齐全。
2.泵类检修记录.技术档案齐全。
10

5
评级综合评价
1.95分以上为一类设备。
2.75-94分为二类设备。
3.74分以下为三类设备。

附录B（续） 主要辅助设备定量评级标准
碎渣机.捞渣机.渣浆泵.冲洗水泵.澄清池污水泵.澄清池排污泵.浓缩机.灰浆泵.除灰清水泵.高压清水泵.高压清洗水泵定量评级标准
序号
评级内容
评级标准
标准分
评分标准
1
持续地达到铭牌或上级批准的出力，并能够随时投入运行
1.能达到额定功率运行。
2.无退出运行的缺陷。
50
每项不合格扣25分
2
泵体振动（垂直.水平.轴向）
1.1440 r/min≤0.08mm
1470 r/min≤0.08mm
1480r/min≤0.08mm
1150r/min≤0.08mm
2.水平.垂直.轴向共计三项。
30
1．水平垂直.轴向共计三项。每项5分，振动值超标0.01mm扣1分。
3
泵体轴承室冷却效果良好.编号标志齐全
1.泵体轴承室冷却效果应良好。
2.泵壳无泄漏。
3.泵体设备应见本色。
4.泵体编号.标志应齐全。
5.泵体防护罩齐全并牢固可靠。
6.泵体零部件完整齐全。
10
每项不合格扣1.5分
4
泵类设备管理
1.泵类设备台帐应齐全。
2泵类检修记录.技术档案齐全。
10

5
评级综合评价
1.95分以上为一类设备。
2.75-94分为二类设备。
3.74分以下为三类设备。

附录B（续） 主要辅助设备定量评级标准
空压机定量评级标准
序号
评级内容
评级标准
标准分
评分标准
1
持续地达到铭牌或上级批准的出力，并能够随时投入运行。
1.能保证一个检修周期的运行。
2.无退出运行的缺陷。
50
每项不合格扣25分
2
空压机各部间隙
1.气缸与活塞径向间隙：
一期：一级0.25-0.46二级0.18-0.42
二期：一级0.56-0.81二级0.21-0.497
2.十字头销与连杆小头径向间隙
一期：一级0.18-0.25二级0.18-0.25
二期：一级0.04-0.105二级0.04-0.105
3.十字头与机身导轨径向间隙
一期：一级0.025-0.077二级同一级
二期：一级0.24-0.332二级同一级
4.曲拐径与连杆大头径向间隙
一期：一级0.04-0.11二级0.04-0.11
二期：一级0.043-0.123二级同一级
5.吸排气阀片行程
一期：一级2.7二级2.2
二期：一级2.1╈0.15二级同一级
6.活塞与气缸盖外死点间隙
一期：一级2-3二级2-3
二期：一级2.6-3.2二级2.4-3.0
7.活塞与气缸座内死点间隙
一期：一级1.2-2.2二级1.2-2.2
二期：一级2.0-2.6二级1.6-2.4.
20
每项不合格扣3分

附录B（续） 主要辅助设备定量评级标准
空压机定量评级标准
序号
评级内容
评级标准
标准分
评分标准
3
空压机各部整定压力值
1.压力调节器规定动作压力0.5-0.8MPa。
2.减荷阀规定动作压力：开启：0.5 MPa 关闭：0.8 MPa。
3.安全阀规定动作压力：中间冷却器：0.24 MPa后冷却器：0.8 MPa储气罐：0.8 MPa。
10
每项不合格扣1.5分
4
空压机冷却良好，编号标志齐全。
1.空压机冷却效果应良好，各部温度为一级出口温度： 二级出口温度：
2.空压机无泄漏。
3.空压机应见设备本色。
4.空压机编号.标志齐全。
5.空压机地脚螺丝牢固可靠。
6.空压机皮带防护罩应齐全，并牢固可靠。
7.空压机零部件完整齐全。
10
每项不合格扣1.5分
5
空压机设备管理
1.空压机设备台帐应齐全。
2.空压机检修记录.技术档案齐全。
10
每项不合格扣5分
6
评级综合评价
1.95分以上为一类设备。
2.75—94分为二类设备。
3.74分以下为三类设备。

附录B（续） 主要辅助设备定量评级标准
灰渣管道定量评级标准
序号
评级内容
评级标准
标准分
评分标准
1
随时可以投入运行并能达到设计要求出力。
1.能达到设计要求出力运行。
2.无退出运行的缺陷。
20
每项不合格扣10分
2
灰渣管道应具备的条件。
1.能根据管道磨损情况转换角度使用，并能更换易于磨损的部分（如弯头等）。
2.具有伸缩补偿装置。
3.具有小孔门，以便在灰渣管道堵塞时，用于疏通。
4.能很快的清除积灰和积水，以免在寒冷季节当灰渣管道停运时，发生冻结。
40
每项不合格扣10分
3
灰渣管道内
1.管道内没有或只有轻微结垢.磨损及腐蚀。
10
每项不合格扣3.3分
4
灰渣管道
1.没有漏水.漏灰，管道的换向装置.阀门等部件完整好用。
15
每项不合格扣5分
5
灰渣管道.设备管理
1.安装.运行.检修记录完整.正确，历史资料及历史备品图纸，基本齐全。
15
每项不合格扣3分
6
综合评价
1.95分以上为一类设备。
2.75—94分为二类设备。
3.74分以下为三类设备。

附录B（续） 主要辅助设备定量评级标准
给水泵定量评级标准
序号
评级内容
评级标准
标准分
评分标准
1
随时可以投入运行。

10
每延误1小时扣1分
2
可以持续地达到设计的或上级批准的出力和压力，并能满足本机组出力及效率的需求，在各种设计工况和负荷下均能正常运行。
1.额定流量≥440t/h。
2.出口压力≥14.7MPa。
15
每项不合格扣7.5分
3
效率达到铭牌设计水平。
1.效率≥80.03%。
2.转速5420r/min。
10
每项不合格扣5分
4
部件和零件完整齐全，叶轮,导叶等没有或有轻微的腐蚀和磨损。
1.零部件齐全。（总分10分）
2.零部件无腐蚀磨损（总分10分）。
20
每项缺陷扣1分
5
泵振动及轴承油温符合规程。
1.轴承振动≤0.05mm。（总分12分）
2.轴承油温≤70℃。（总分8分）
20
1. 每项不合格扣1分
2. 每项不合格扣2分
6
投运后的历史资料基本齐全，并现有备品的图纸齐全。
1.历史资料齐全。
2.现有备品的图纸齐全。
7.5
每项不合格扣3.75分
7
设备无“七漏”设备及周围环境整洁，编号齐全，正确。
1.设备“七漏”为零。
2.工完料尽场地清。
3.介质流向正确。
4.编号齐全。
10
1.渗点扣0.5分，漏点扣1分，严重漏点扣2分。
2.不合格扣1分
3. 不合格扣1分
4. 不合格扣1分
8
运行记录，检修记录和试验记
录完整正确。
1.运行记录完整正确。
2.检修记录完整正确。
3.试验记录完整正确。
7.5
每项不合格扣2.5分
9
综合评价
1.95分以上为一类设备。
2.75—94分为二类设备。
3.74分以下为三类设备。

附录B（续） 主要辅助设备定量评级标准
凝结泵定量评级标准
序号
评级内容
