远端模块RSP
一、远端模块功能：
为了解决远离用户的入网及网络管理，提高通信质量，C&C08 数字程控交换系统提供了用户远端接入的组网方式，可以根据本地网情况，将用户单元安装在与AM/CM模块相距50公里范围内的任何地方。C&C08 数字程控交换系统所提供的远端接入方式共有以下几种：远端交换模块RSM、远端交换模块RSMII、远端交换模块SMII、远端用户模块RSA、一体化模块RIM和远端用户处理模块RSP。
二、单板介绍：
1、ASL用户板概述
用户板分为两种类型：ASL16板可接16路模拟线，ASL32可接32路模拟线。
2、RSP主控单元概述
RSP单板是交换机一体化模块远端用户框中的主控单元,提供插框中其他电路板与上级主控框联系的接口，标准配置为每框两块，两块板以负荷分担方式工作，也可配置一块，但此时无法互助，如果该板损坏，整框用户的业务会中断。每块RSP电路板对上一级（如传输设备或中继板）以标准E1接口（最多4个）相连。RSP-12用户框的配置如图所示：
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
P
W
X
T
S
S
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
R
S
P
R
S
P
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
P
W
X
RSP-12用户框配置图
RSP-12框 每框可插11块用户板。但当16、17槽位不插电源板PWX时，第16槽位可以插用户板，这样，每框最多可插12块用户板，可带最大模拟用户数为192。如果使用32路用户板，用户数增倍。
RSP-19用户框的配置如图所示：

0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
P
W
X
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
R
S
P
R
S
P
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
T
S
S
P
W
X
RSP-19框配置图
RSP-19每框可带19块用户板，最大用户数为304。
三、面板及指示灯说明：

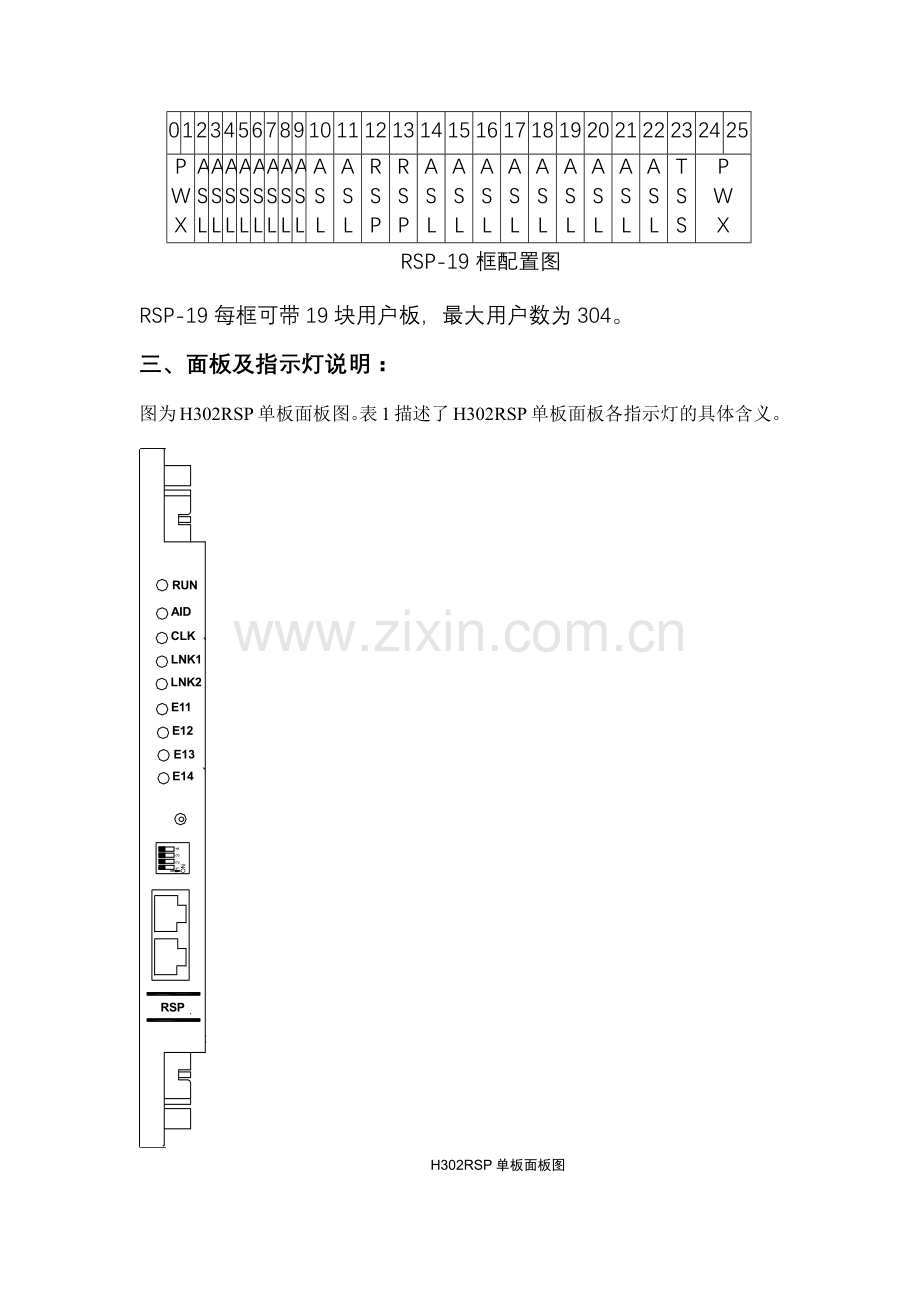

图为H302RSP单板面板图。表1描述了H302RSP单板面板各指示灯的具体含义。
H302RSP单板面板图
表3-1 表1 H302RSP单板指示灯说明
指示灯
颜色
含义
RUN
红色
单板运行状态指示灯。
工作正常时慢闪，工作异常时快闪。
（快闪的频率为2Hz，即每秒中内灯亮灭各2次，亮（灭）每次持续时间为0.25秒；慢闪的频率为0.5Hz，即每2秒中内灯亮灭各1次，亮（灭）每次持续时间为1秒。）
AID
绿色
互助指示灯。当另外一块RSP故障或不在位时此灯点亮。
CLK
绿色
时钟主用指示灯。点亮此灯的单板为整个功能框的所有单板提供系统时钟。
LINK1
绿色
第一条信令通信链路状态指示灯。当RSP单板通过第一条链路与上级设备通信正常时此灯点亮。
LINK2
绿色
第二条信令通信链路状态指示灯。当RSP单板通过第二条链路与上级设备通信正常时此灯点亮。
E11~
E14
绿色
E1状态指示灯，分别指示第1~4路E1状态。
如果链路正常，则灯灭；否则，灯亮。

远端交换模块SMII

远端交换模块SMII
远端交换模块SMII是一种成本更低的组网方式。是由E16/STU板使用E1端口，采用LPMC2+IDT协议在AM/CM与SM之间建立链路的一种组网方式。如图所示：

图 远端交换模块SMII
SMII模块直接采用N个E1与AM/CM连接，中间不经过TSM或UTM。这种组网方式，可利用现有的传输系统；方便大本地网建设，适于撤点并网；简化了网络结构；减少了呼叫时延；提高了系统可靠性；大大节省了成本。

SM物理配置
SM模块中可以安装以下几种功能框：
主控框：占2个机框，每个SM模块1个。
数字中继框：每个SM模块0～ 2个。
模拟中继框：非标准设备，在需要时选配。
用户框：每个SM模01～22个，在纯中继模块(TSM)中不配。

主控框
主控框是交换模块SM的控制中心和话路中心，负责整个模块的设备管理和接续控制。满配置时如图3-2所示。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
P
W
C
N
O
D
N
O
D
N
O
D
N
O
D
N
O
D
N
O
D
E
M
A

M
P
U
C
K
V
B
N
E
T
C
K
V
B
N
E
T

M
E
M
M
F
C
M
F
C
M
F
C
M
F
C

A
L
M
P
W
C
P
W
C
N
O
D
N
O
D
N
O
D
N
O
D
N
O
D
S
I
G
S
I
G

M
P
U

M
E
M
M
F
C
M
F
C
L
A
P
M
C
2
L
A
P
M
C
2
O
P
T
O
P
T
T
C
I
P
W
C
图3-2 SM主控框配置图

用户框
用户框配置如图3-3所示。

P
W
X
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
D
R
V
D
R
V
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
A
S
L
T
S
S

P
W
X
图3-3 SM用户框配置图
SM的每个用户框有两种，一种是普通用户框，一种是32路用户框，两种用户框都是19个ASL槽位，2个DRV槽位。普通用户框中ASL槽位可以兼容ASL16板、DSL板、DIU板、AVM板，每框最多可提供304路用户；32路用户框中ASL槽位除了兼容ASL16板、DSL板、DIU板、AVM板外还兼容ASL32板，ASL32板可以提供32路模拟用户，每框最多可提供608路用户；
每块DSL提供8路数字用户线，因此，每个用户框在配DSL时最多提供152条数字用户线。
两种框使用的DRV板是不同的，普通用户框使用的是DRV16，32路用户框使用的是DRV32。DRV为双音收号及驱动器板，接收模拟用户话机所拨的双音频号码，同时为本半框的用户提供HW信号、串口信号和时钟信号的驱动。

主处理机板功能及原理:
CC08MPU是B型机平台所用的主控板，主控板是SM模块的核心控制 部件，主要用于处理SM模块的各种业务，完成对主控框内其它单板的控制。
CC08MPU主机板主要功能如下：
(1) 通过NOD接收用户和中继的状态，并对其发出相应的命令；
(2) 针对用户状态，控制SIG板送出相应的信号音和语音信号；
(3) 根据本局用户和中继状态，控制MFC板接受和发送MFC信号；
(4) 控制交换网板进行接续；
(5) 以邮箱方式通过通信板（MC2 , MCC )与其它模块通信；
(6) 通过HDLC同步串口与后台通信，并由此进行主机软件加载；
(7) 通过EMA进行主备切换和主机数据热备份。
(8) CC08 MPU板的原理框图见图1。 CC08MPU由CPU, 3.3V-5V逻辑电平转换接口，逻辑控制单元，DRAM，FLASH，同步串口，异步串口，邮箱接口组成。

面板及指示灯说明
图2为CC08MPU单板面板图。表1描述了CC08MPU单板面板上各指示灯的具体含义。
图3-4 图2 CC08MPU单板面板示意图
2. 单板指示灯说明
单板指示灯的说明如表1所示。
表3-2 表1 CC08MPU板指示灯说明
灯名
颜色
含义
说明
正常状态
RUN
红
运行灯
正常运行时闪。
闪
MUI
黄
主用指示灯
本板作主用时亮。
亮/灭
BUI
绿
备用指示灯
本板作备用时亮，注意备机是无法操作各类单板的，除了EMA板。
灭/亮
DPE
黄
数据存储器写保护灯
它受主机板上第5个拨码开关控制，当此开关置于on状态时此灯亮，否则灭。其含义是指主机程序可以将数据备份到数据Flash中去。
亮/灭
DWR
绿
数据存储器写进行灯
当该灯处于亮状态时，表示主机程序正在向数据Flash中写入数据。当该灯处于闪烁时，表示主机程序向数据Flash中写入数据未能成功，从而数据保护必定失败。
灭
PPE
黄
程序存储器写保护灯
它受主机板上第6个拨码开关控制，当此开关置为on状态时，此灯亮，否则灭。其含意是指BIOS可以将程序备份到程序Flash中去。
灭
PWR
绿
程序存储器写进行灯
当该灯处于亮状态时，表示BIOS正在将程序备份到程序Flash中去。
灭
LAD
黄
加载灯
当该灯处于亮状态时，表示主机处在等待加载状态。当该灯处于闪烁状态时，表示主机处于加载过程中。加载成功完成后，BIOS会灭掉此灯，否则点亮此灯再次请求加载。
灭
