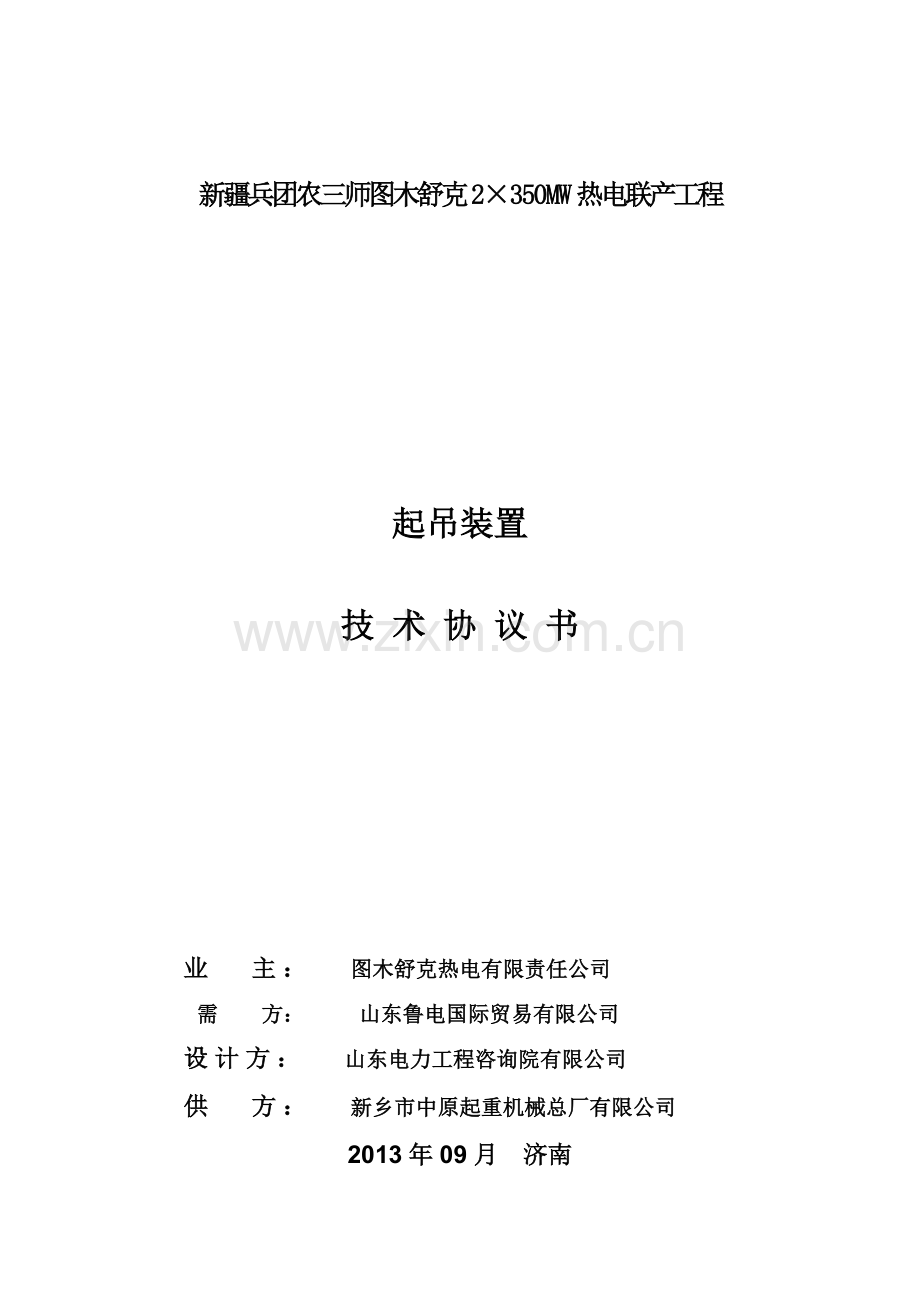

新疆兵团农三师图木舒克2×350MW热电联产工程

起吊装置

技 术 协 议 书

业 主： 图木舒克热电有限责任公司
需 方： 山东鲁电国际贸易有限公司
设计方： 山东电力工程咨询院有限公司
供 方： 新乡市中原起重机械总厂有限公司
2013年09月 济南

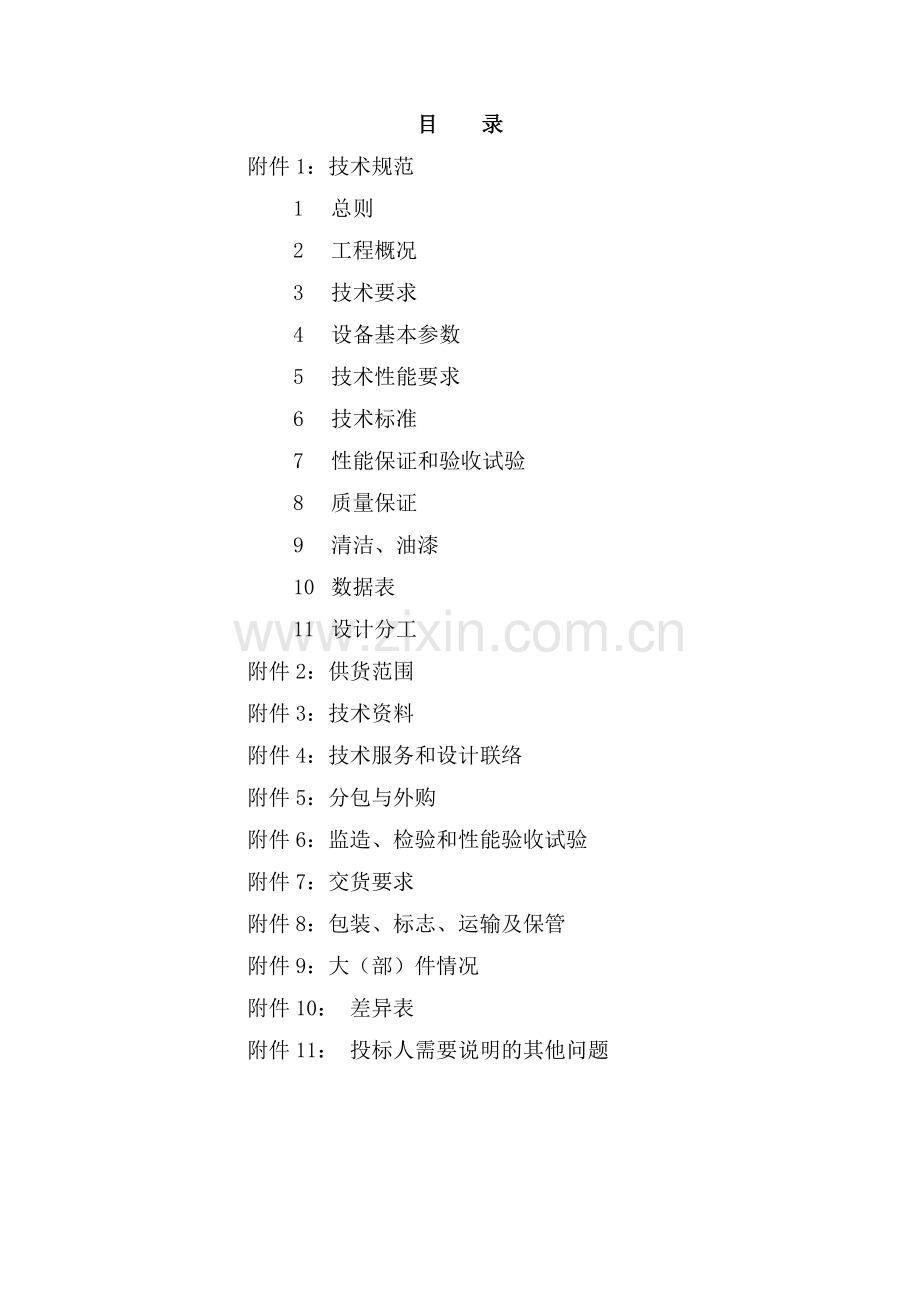

目 录
附件1：技术规范
1 总则
2 工程概况
3 技术要求
4 设备基本参数
5 技术性能要求
6 技术标准
7 性能保证和验收试验
8 质量保证
9 清洁、油漆
10 数据表
11 设计分工
附件2：供货范围
附件3：技术资料
附件4：技术服务和设计联络
附件5：分包与外购
附件6：监造、检验和性能验收试验
附件7：交货要求
附件8：包装、标志、运输及保管
附件9：大（部）件情况
附件10： 差异表
附件11： 投标人需要说明的其他问题
附件1：技术规范
1 总则
1.1 本技术规范书适用于新疆兵团农三师图木舒克2×350MW热电联产工程的起吊装置设备。技术规范书提出了需方对设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的要求，并未规定所有的技术要求和使用的标准。供方应保证提供满足本技术规范和有关最新工业标准的产品及相应的服务。对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 本技术规范书所列标准之间，或者所列标准与本条件书所列要求或与供方所执行的标准不一致时，按较高标准执行。
1.4 本技术规范书经双方签字认可后作为订货合同的附件，与合同正文具有同等效力。
1.5 本工程全面采用编码标识系统。供方在签定技术协议后提供的所有技术资料(包括图纸)和设备必须有编码标识。具体标识要求由设计院提出，在设计联络会上确定。
1.6 计量单位应使用国家法定计量单位。
2 工程概况
厂址位于新疆维吾尔族自治区农三师图木舒克市境内。本期新建2×350MW超临界热电联产机组，并预留2×350MW机组的扩建条件。电厂燃料运输采用公路运输方式。
2.1 厂址
永安坝工业园区厂址位于农三师图木舒克市中心西南约4km的永安坝工业园内，东面和南面距夏可河0.2km,西距永盖公路1.2km及永安坝水库1.3km，西北距永安镇 0.5km，厂区四周均为市政道路。场地平坦、开阔，东西长815km，南北宽约640km，可利用面积约52hm2,能够满足电厂2×350MW机组建设场地需要并且具有2×350MW机组的扩建条件。
2.2 气象条件
厂址所在区域地处欧亚大陆深处，天山南麓中段，塔里木盆地北缘，远离海洋，属于暖温带干旱气候，具有大陆性气候特点：四季分明、冬季寒冷、夏季炎热、降水稀少且年、季变化大、蒸发量大、日照长、热量资源丰富、气候变化剧烈、昼热夜冷、全年平均风速小。
累年基本气象要素统计成果表
项 目
单 位
数 值
备 注
累年平均气温
℃
12

累年极端最高气温
℃
42.7
1958年7月12日
累年极端最低气温
℃
-25.1
2008年2月1日
累年平均气压
hPa
889.2

累年最大一日降水量
mm
39.8

累年年平均降水量
mm
55.1

累年年平均蒸发量
mm
2193.6

累年年最大蒸发量
mm
2532.4

累年平均相对湿度
%
48

累年最小相对湿度
%
0

累年平均水汽压
hPa
7.2

累年平均风速
m/s
1.6

累年最大风速
m/s
22
1972年3月16日
累年最大积雪深度
cm
9
1976年2月27日
累年年平均沙暴日数
d
14.6

累年年平均雷暴日数
d
20.7

累年年平均积雪日数
d
20

累年年平均大风日数
d
7.4

累年年平均日照时数
h
2837.4

最大冻土深度
cm
60

2.3 主要煤质资料
项目
符号
单位
设计煤种
（俄矿2）
校核煤种1
（俄矿1）
校核煤种2
（库米什煤）
全水分
Mt
%
10.9
10.2
11.2
空气干燥基水份
Mad
%
3.39
2.89
3.46
干燥无灰基挥发分
Vdaf
%
38.45
39.91
38.48
收到基灰分
Aar
%
17.06
13.32
19.39
收到基全硫
St,ar
%
0.96
0.61
1.06
收到基低位发热量
Qnet.ar
MJ/kg
22.09（5276kcal）
23.96
（5723kcal）
21.11
（5042kcal）
收到基高位发热量
Qgr.ar
MJ/kg
23.09
25.01
22.10
哈氏可磨性指数
HGI

62
59
62
2.4 耗煤量
燃煤量计算按锅炉BMCR工况。本期机组锅炉燃煤量见下表:
锅炉台数
耗煤量
1台1193t/h锅炉
2台1193t/h锅炉
设计煤种
校核煤种1
校核煤种2
设计煤种
校核煤种1
校核煤种2
小时耗煤量 t
154
142
161
308
284
322
日耗煤量 t
3542
3266
3703
7084
6532
7406
年耗煤量 万吨
88.5
81.6
92.5
176.9
163.1
185
注：机组的日利用小时数为23h；年利用小时数按5744小时计算。
3 技术要求
3.1 供方提供的设备应功能完整，技术先进，并能满足人身安全和劳动保护条件。
3.2 所有设备均应正确设计和制造，在正常工况下均能安全、持续运行，而不应有过度的应力、振动、温升、磨损、腐蚀、老化等其他问题，供方可提供优于本规范书要求的先进、成熟、可靠的设备及部件。
3.3易于磨损、腐蚀、老化或需要调整、检查和更换的部件应提供备用品，并能比较方便地拆换和修理。所有重型部件均应有便于安装和维修的起吊和搬运条件。
3.4所用的材料及零部件（或元器件）均应符合有关规范的要求，且应是新的和优质的，并能满足当地环境条件的要求。外购配套件须选用优质、节能、先进的产品，并应有生产许可证及产品检验合格证，严禁采用国家颁布的淘汰产品。重要部件需取得招标人认可。
3.5设备零部件应采用先进、可靠的加工制造技术，应有良好的表面几何形状及合适的公差配合。需方不接受带有试制性质的部件。
3.6所使用的零件或组件应有良好的互换性。
3.7 外露的转动部件均应设置防护罩，且应便于拆卸。人员易于达到的运动部位应设置防护栏，但不应妨碍维修工作。
3.8露天工作的电动机、制动器、均应设置防护、防雨罩并应便于拆卸。户外安装的电动机应有防结露措施。所有外漏的电气设备及元件均应有防护、防雨水、防晒、防尘、防潮等设施。
3.9电动机、减速器重量在20kg 及以上时应提供带环形螺栓、吊钩或其他能安全起吊的装置。
3.10液压系统及部件在组装前必需进行清洗，组装后应密封良好、无冲
击和漏油现象。油箱温升一般不高于环境温度30℃，但油箱油温一定不得超过60℃，一般控制在35～60℃范围内。
3.11各转动件必须转动灵活，不得有卡阻现象。润滑部分密封良好，不得有油脂渗漏现象。轴承温升一般不得大于40℃，且轴承温度不得超过80℃。
4 设备基本参数和使用条件
序号
安装地点
名称
型号
起重量
起吊高度
跨距
数量
安装位置
轨道型号
转弯半径
1
汽车卸煤沟
电动葫芦
CD型
Q=3t
H=14m

1
4.00m层下
I32a

电动葫芦
CD型
Q=3t
H=18m

1
9.55m层下
I36a

手动单梁悬挂起重机
WA型
Q=3t
H=9m
Lk=4.5m
1
-0.80m层下
I28a

手拉葫芦
WA型
Q=2t
H=9m

1
-0.80m层下
I28a

手拉葫芦用单轨行车
WA型
Q=2t
H=9m

1
-0.80m层下
I28a

2
1号转运站
电动葫芦
CD型
Q=5t
H=13m

1
6.55m层下
I50a

手拉葫芦
WA型
Q=2t
H=6m

4
6.55m层下
I28a

手拉葫芦用单轨行车
WA型
Q=2t
H=6m

4
6.55m层下
I28a

手拉葫芦
WA型
Q=2t
H=6m

1
0.00m层下
I28a

手拉葫芦用单轨行车
WA型
Q=2t
H=6m

1
0.00m层下
I28a

手拉葫芦
WA型
Q=1t
H=6m

1
0.00m层下
I25a

手拉葫芦用单轨行车
WA型
Q=1t
H=6m

1
0.00m层下
I25a

3
2号转运站
电动葫芦
CD型
Q=3t
H=20m

1
13.90m层下
I32a

电动单梁悬挂起重机
CD型
Q=3t
H=7m
Lk=4.0m
1
13.90m层下
I28a

手拉葫芦
WA型
Q=2t
H=8m

1
6.8m层下
I25a

手拉葫芦用单轨行车
WA型
Q=2t
H=8m

1
6.8m层下
I25a

手拉葫芦
WA型
Q=2t
H=8m

1
6.8m层下
I25a
R=2.5m
手拉葫芦用单轨行车
WA型
Q=2t
H=8m

1
6.8m层下
I25a
手拉葫芦
WA型
Q=2t
H=6m

3
-0.20m层下
I25a

手拉葫芦用单轨行车
WA型
Q=2t
H=6m

3
-0.20m层下
I25a

手拉葫芦
WA型
Q=1t
H=6m

2
-0.20m层下
I22a

手拉葫芦用单轨行车
WA型
Q=1t
H=6m

2
-0.20m层下
I22a

手拉葫芦
WA型
Q=1t
H=6m

1
-0.20m层下
I20a

手拉葫芦用单轨行车
WA型
Q=1t
H=6m

1
-0.20m层下
I20a

4
碎煤机室
电动单梁桥式起重机
CD型
Q=10t
H=25m
Lk=13.5m
1
24.00m层
24kg/m

手拉葫芦
WA型
Q=2t
H=8m

2
7.0m层下
I28a

手拉葫芦用单轨行车
WA型
Q=2t
H=8m

2
7.0m层下
I28a

5
煤仓间转运站
电动单梁悬挂起重机
CD型
Q=3t
H=7m
Lk=5.8m
1
屋顶层下
I32a

电动葫芦
CD型
Q=3t
H=47m

1
屋顶层下、悬挑
I40a

手拉葫芦
WA型
Q=2t
H=9m

1
40m层下
I28a

手拉葫芦用单轨行车
WA型
Q=2t
H=9m

1
40m层下
I28a

6
入炉煤采样
电动葫芦
CD型
Q=2t
H=15m

1
14.30m层下
I32a

手拉葫芦
WA型
Q=2t
H=6m

1
14.30m层下
I32a

手拉葫芦用单轨行车
WA型
Q=2t
H=6m

1
14.30m层下
I32a

手拉葫芦
WA型
Q=2t
H=8m

1
栈桥底
I32a

手拉葫芦用单轨行车
WA型
Q=2t
H=8m

1
栈桥底
I32a

7
推煤机库
电动单梁桥式起重机
CD型
Q=5t
H=6m
Lk=8m
1
6.00m层
38kg/m

8
煤场皮带机尾部驱动间
电动单梁悬挂起重机
CD型
Q=3t
H=7m
Lk=4m
1
7.00m层下
I32a

9
煤仓间皮带机头部
手动单梁悬挂起重机
WA型
Q=2t
H=5m
Lk=6m
1
36.4m下
I32a

5 技术性能要求
5.1 起吊设备的制造标准均应符合国家或机械部，电力部的部颁标准。
5.2 各起吊设备装置应有良好的抗干扰能力，不应出现误动作。所有起吊设备均带支架和紧固螺栓。安装支架和紧固件应具有良好的强度。电动/手动悬挂起重机两端悬挑梁应不小于1000mm。
5.3技术性能要求
5.3.1 起重机的结构和机构部件的设计全部考虑承受动静载荷以及由于碰击所引起的外力。
5.3.2 起重机的大小车运行机构的设计允许在空载全速运行时，在断掉电源的情况下与缓冲器碰撞。
5.3.3 吊钩材料采用优质碳素钢锻制，并经热处理，主钩全速运行时，在断掉电源的情况下与缓冲器碰撞。
5.3.4 起吊绳是具有挠性的钢丝绳，长度满足在最大起吊高度时，吊绳在卷筒上还留有不小于两圈的足够安全圈数。
5.3.5 卷筒、铸造卷筒的毛胚件在加工前进行应力消除。卷筒的直径和长度要满足当起吊在最低极限位置时能使钢丝绳在卷筒上留有不小于两圈的安全圈数和三圈固定圈。压板及螺栓牢固可靠。
5.3.6轴承（包括电机轴承）具有不小于5000小时的工作寿命。
5.3.7起重机在制动闸失灵时，吊件在控制速度下降落，起升机构采用双液制动器，每个制动器的安全系数不低于1.25倍。
5.3.8 起重机的操作余量：100%额定负荷下，只要适当调节起吊装置的制动闸，满足正确操作。
5.3.9 供电和控制要求
5.3.9.1 电气设备包括电动机及其控制设备，起动性能应与机械部分相匹配。
5.3.9.2 电气设备包括必要的电动机操作器、制动闸控制器等以及必要的电磁开关、电阻器、保护电器、限位开关、电缆、照明以及便于检修的设施等。
5.3.9.3 电动机（包括控制设备等）的电源为380v三相三线50Hz电压波动为85%~110%UH，电动机额定力矩为符合国家有关起重机电气设备配备标准。
5.3.9.4配供的380V控制箱柜及动力箱柜采用双面拉丝不锈钢材料（1Cr18Ni9Ti），不锈钢板厚度不小于2mm，控制箱的大小除放置电气元件外，还应放置手动和遥控开关，双门密封，具有防尘、防溅性能，防护等级不低于IP56；电气动力箱和控制箱内的热偶、空气开关、接触器等低压电器元件采用ABB系列主流型号产品；端子排采用魏德米勒；指示灯采用优质LED指示灯，按钮和选择开关、转换开关选用ADA20系列
5.3.9.5 每个起吊装置有一个自动复位式限位开关，保证控制起吊电机主电路起升限位，当吊钩达到移动上限时，起吊电机电路就被断开。
5.3.9.6 行车限轨器装置、限位开关（大车）装置随起重设备一起提供。
5.3.9.7电动单梁桥桥式起重机大车导电形式采用“H”型节能滑线，滑线由供方提供。
5.3.10 供方随标书提供设计院施工图深度的起吊设备图纸电子版、纸版各一份。（电子版要求1：1比例，尺寸标注齐全。）
5.3.11起吊设备采用线控地面操作，线控长度为10米，起升高度在20米及以上的电动葫芦及电动单梁增加遥控器。
5.3.12设备供货时应在设备上注明安装地点。
5.3.13电动起吊设备配超载限制器。
5.3.14性能试验及取得使用合格证的费用由供货厂家承担，并包含在合同总价之中。
6 技术标准
起吊装置的设计、制造、包装、运输、储存、验收应以中国国家标准（GB）为基础，并参考下列规范和标准：
DL/T 5187.1-2004 火力发电厂运煤设计技术规程 第1部分：运煤系统
DLJ52 电力建设施工及验收规范
GB5083 生产设备安全卫生设计总则
GB12348 工业企业厂界噪声标准
GB13223 火电厂大气污染物排放标准
GB50229 火力发电厂与变电所设计防火规范
DL5027 电力设备典型消防规范
DL5053 火力发电厂劳动安全和工业卫生设计规程
DL/T 5187.2 火力发电厂运煤设计技术规程 第2部分：煤尘防治
DL/T5203-2005 火力发电厂煤和制粉系统防爆设计技术规程
GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸
GB986 埋弧焊焊缝坡口的基本形式和尺寸
GB1184 形状和位置公差、未注公差的规定
GB1801 公差与配合尺寸至500mm孔、轴公差带与配合
GB/T1804 一般公差线性尺寸的未注公差
GB1764 漆膜厚度测定法
GB8923 涂装前钢材表面锈蚀等级和除锈等级
JB/ZQ4000.7 锻件通用技术要求
GB/T14211 机械密封试验方法
JB4127 机械密封技术条件
JB/ZQ4286 包装通用技术条件
GB4720 电控设备第一部分低压电器电控设备
GB7251 低压成套开关设备
GBJ55 工业与民用通用设备电力装置设计规范
SD19 电测量仪表装置设计技术规程
JB8 产品标牌
GB755 电机基本技术要求
GB4208 外壳防护等级分类
IEC 电动机技术标准
GBJ17-88 钢结构设计规范
GB1182-80 形状和位置公差代号及标注法
GB3836.1 爆炸性环境用防爆电气设备通用要求
GB9286 色漆和清漆漆模的划格试验
ZB/J19009 圆柱齿轮减速器通用技术条件
进口设备及部件采用进口国相关标准（最新版本），其它未注标准按国标、部标或行业标准制造验收，并以合同签订时最新标准执行。
7 性能保证
起吊设备应按照“4 设备基本参数和使用条件”制造。
8 质量保证
8.1 供方应有健全的质量保证体系，并应随投标书提交一份质量保证计划，该计划应包括质量保证程序、组织方式和所涉人员的资格证明及影响项目质量的各项活动如设计、采购、制造、运输、安装、调试和维护等的控制。供方需具有负责质量保证活动的专职人员。
8.2 质量保证计划必须明确下列各点：
设备出售者货源的检验和控制；
所采购的设备或材料的技术文件的控制；
材料的控制；
特殊工艺控制；
现场施工监督。
8.3 重要的部件试运见证和质量控制活动应邀请需方的代表参加，且需方有权参加分析并纠正与需方要求不一致的活动。
8.4 设备的设计应满足国家的有关标准、规范的要求，并应充分考虑当地环境条件和使用条件的影响。
8.5 设备用材应采用能满足其使用条件的优质材料，零部件或元器件的选择应以技术先进、成熟可靠、安全耐用为基本原则，严禁采用国家公布的淘汰产品。
8.6 供方应提出施工现场安装注意事项及安装质量保证方法。
9 清洁、油漆
组装前应从每个零部件内部清除全部加工垃圾，如金属切屑、填充物等，应从内外表面清除所有渣屑、锈皮油脂等。所有设备交付时至少应有一锌基打底涂层和一层覆面涂层，暴露于大气的金属表面需要增加涂层和油漆。钢结构在第一次涂层前应喷丸处理，在钢结构发运前必须上一层底漆（不包括保养底漆）两层面漆。安装后所有钢结构表面应涂最后一道面漆，油漆颜色由需方确定，油漆由供方提供并留有5％裕量。
所有涂漆应采用压力型喷涂设备，并应符合国家有关标准和规定。油漆应采用国际较先进的漆种，并能适应当地环境条件。油漆保证期为3年。
10 数据表
10.1 设备参数表
电动单梁桥式起重机:
LD10t-13.5m
LD5t-8m
跨距
13.5m
8m
起吊高度
25m
6m
运行电机型号：
ZDY21-4
ZDY21-4
功率：
0.8KW
0.8KW
轮距
2000mm
2000mm
最大轮压
58.3KN
35.9KN
轨道型号
24Kg/m
38Kg/m
缓冲器间距（轮距方向）
2500mm
2500mm
缓冲器距轮距中心线的距离 mm
1250mm
1250mm
缓冲器距轨道顶面的高度
75mm
75mm
起重机总重（不含电动葫芦）
4.84t
2.6t
电动单梁悬挂起重机:
LX3t-5.8m
LX3t-4m
跨距
5.8m
4m
起吊高度
7m
7m
运行电机型号：
ZDY12-4
ZDY12-4
功率：
0.4KW
0.4KW
轮距
1000mm
1000mm
最大轮压
19.4KN
18.9KN
轨道型号
I32a
I28a
缓冲器间距（轮距方向）
1500mm
1500mm
缓冲器距轮距中心线的距离 mm
750mm
750mm
缓冲器距轨道顶面的高度
600mm
600mm
起重机总重（不含电动葫芦）
1.44t
1.28t
手动单梁悬挂起重机:
SLX3t-4.5m
SLX2t-6m
跨距
4.5m
6m
起吊高度
9m
5m
轮距
750mm
1250mm
最大轮压
18.98KN
12.61KN
轨道型号
I28a
I32a
缓冲器间距（轮距方向）
1240mm
1740mm
缓冲器距轮距中心线的距离 mm
620mm
870mm
缓冲器距轨道顶面的高度
550mm
550mm
起重机总重
673Kg
758Kg
电动葫芦:CD1型
3t-14m
3t-18m
5t-13m
3t-20m
3t-47m
2t-15m
起吊高度
14m
18m
13m
20m
47m
15m
主电机型号：
ZD32-4
ZD32-4
ZD41-4
ZD32-4
ZD32-4
ZD31-4
功率：
4.5KW
4.5KW
7.5KW
4.5KW
4.5KW
3KW
行走电机型号：
ZDY12-4
ZDY12-4
ZDY21-4
ZDY12-4
ZDY12-4
ZDY12-4
功率：
0.4KW
0.4KW
0.8KW
0.4KW
0.4KW
0.4KW
电动葫芦总重：kg
390Kg
390Kg
646Kg
420Kg
544Kg
320Kg
最大轮压
1310Kg
1310Kg
2415Kg
1400Kg
1750Kg
805Kg
荐用工字钢型号：
I32a
I36a
I50a
I32a
I40a
I32a
手拉葫芦:
HS1t-6m
HS2t-6m
HS2t-8m
HS2t-9m
起吊高度
6m
6m
8m
9m
葫芦总重：
19.95Kg
22.75Kg
27.75Kg
30.25Kg
荐用工字钢型号：
I20a、I22a
I25a、I28a、I32a
I25a 、I28a、I32a
I28a
手拉行车:
WA1t-6m
WA2t-6m
WA2t-8m
WA2t-9m
起吊高度
6m
6m
8m
9m
行车总重：
18Kg
27.15Kg
28.95Kg
29.85Kg
荐用工字钢型号：
I20a、I22a
I25a、I28a、I32a
I25a 、I28a、I32a
I28a
10.2各部件材质表
名称
材质
寿命
车轮
45
10年
主梁、端梁
Q235-B
20年
吊钩
DG20
10年
钢丝绳
65Mn
10年
11 设计分工
11.1 由供方供应的系统和设备，如与不属于供方供应范围的系统和设备连接，供方必须承担且应积极主动予以配合。
11.2 由供方供应的系统和部件之间的内部连接，由供方负责。
11.3 由供方供应的系统和设备，与配套供应商间的设计联络和技术接口由供方负责。
11.4 供方的设计、供货界限是提供功能完整的起吊装置装置。
11.5 需方负责设计提供380/220V电源和土建部分的设计。

附件2：供货范围
1 总的要求
供方所提供的设备在技术上必须是先进和成熟的，经过运行考验、配套完整。并提供该设备和各辅助系统施工、检修和正常运行时所需要的技术文件、部件、材料、备品备件和专用工具以及供货清单。
在供方供货范围之内的系统和设备或部件之间的连接管道、阀门和法兰及法兰附件等均由供方负责。供方供货的管道，支吊架由供方供货。
由供方供应的设备与不属于供方范围内的系统连接时，则分界以供方设备接口为界面，供方应负责该接口的可靠性和正确性。
供方与需方之间控制接口原则上在供方提供的控制箱上或端子箱上（不设置端子箱的情况，接口在接线盒上）。就地仪表到接线盒上的电缆均由供方提供。由供方供应的系统和设备，在配套的控制和检测仪表的接口设在供方一侧有困难时，可与需方进行协商，在征得需方同意后，可设在需方分局面的一侧。
供方与需方分界处的接口尺寸、材料、焊接坡口型式等由供方提供（如接口为法兰则提供反法兰）。
供方应满足需方对安装、调试、运行和设备性能的要求，并提供设备安装、调试、投运相关的技术服务和配合。在技术协议中涉及的供货要求也作为本供货范围的补充，若在安装、调试、运行中发现缺项，供方应补充供货。
2 设备供货范围
序号
安装地点
名称
型号
起重量
起吊高度
跨距
数量
安装位置
轨道型号
转弯半径
1
汽车卸煤沟
电动葫芦
CD型
Q=3t
H=14m

1
4.00m层下
I32a

电动葫芦
CD型
Q=3t
H=18m

1
9.55m层下
I36a

手动单梁悬挂起重机
WA型
Q=3t
H=9m
Lk=4.5m
1
-0.80m层下
I28a

手拉葫芦
WA型
Q=2t
H=9m

1
-0.80m层下
I28a

手拉葫芦用单轨行车
WA型
Q=2t
H=9m

1
-0.80m层下
I28a

2
1号转运站
电动葫芦
CD型
Q=5t
H=13m

1
6.55m层下
I50a

手拉葫芦
WA型
Q=2t
H=6m

4
6.55m层下
I28a

手拉葫芦用单轨行车
WA型
Q=2t
H=6m

4
6.55m层下
I28a

手拉葫芦
WA型
Q=2t
H=6m

1
0.00m层下
I28a

手拉葫芦用单轨行车
WA型
Q=2t
H=6m

1
0.00m层下
I28a

手拉葫芦
WA型
Q=1t
H=6m

1
0.00m层下
I25a

手拉葫芦用单轨行车
WA型
Q=1t
H=6m

1
0.00m层下
I25a

3
2号转运站
电动葫芦
CD型
Q=3t
H=20m

1
13.90m层下
I32a

电动单梁悬挂起重机
CD型
Q=3t
H=7m
Lk=4.0m
1
13.90m层下
I28a

手拉葫芦
WA型
Q=2t
H=8m

1
6.8m层下
I25a

手拉葫芦用单轨行车
WA型
Q=2t
H=8m

1
6.8m层下
I25a

手拉葫芦
WA型
Q=2t
H=8m

1
6.8m层下
I25a
R=2.5m
手拉葫芦用单轨行车
WA型
Q=2t
H=8m

1
6.8m层下
I25a
手拉葫芦
WA型
Q=2t
H=6m

3
-0.20m层下
I25a

手拉葫芦用单轨行车
WA型
Q=2t
H=6m

3
-0.20m层下
I25a

手拉葫芦
WA型
Q=1t
H=6m

2
-0.20m层下
I22a

手拉葫芦用单轨行车
WA型
Q=1t
H=6m

2
-0.20m层下
I22a

手拉葫芦
WA型
Q=1t
H=6m

1
-0.20m层下
I20a

手拉葫芦用单轨行车
WA型
Q=1t
H=6m

1
-0.20m层下
I20a

4
碎煤机室
电动单梁桥式起重机
CD型
Q=10t
H=25m
Lk=13.5m
1
24.00m层
24kg/m

手拉葫芦
WA型
Q=2t
H=8m

2
7.0m层下
I28a

手拉葫芦用单轨行车
WA型
Q=2t
H=8m

2
7.0m层下
I28a

5
煤仓间转运站
电动单梁悬挂起重机
CD型
Q=3t
H=7m
Lk=5.8m
1
屋顶层下
I32a

电动葫芦
CD型
Q=3t
H=47m

1
屋顶层下、悬挑
I40a

手拉葫芦
WA型
Q=2t
H=9m

1
40m层下
I28a

手拉葫芦用单轨行车
WA型
Q=2t
H=9m

1
40m层下
I28a

6
入炉煤采样
电动葫芦
CD型
Q=2t
H=15m

1
14.30m层下
I32a

手拉葫芦
WA型
Q=2t
H=6m

1
14.30m层下
I32a

手拉葫芦用单轨行车
WA型
Q=2t
H=6m

1
14.30m层下
I32a

手拉葫芦
WA型
Q=2t
H=8m

1
栈桥底
I32a

手拉葫芦用单轨行车
WA型
Q=2t
H=8m

1
栈桥底
I32a

7
推煤机库
电动单梁桥式起重机
CD型
Q=5t
H=6m
Lk=8m
1
6.00m层
38kg/m

8
煤场皮带机尾部驱动间
电动单梁悬挂起重机
CD型
Q=3t
H=7m
Lk=4m
1
7.00m层下
I32a

9
煤仓间皮带机头部
手动单梁悬挂起重机
WA型
Q=2t
H=5m
Lk=6m
1
36.4m下
I32a

随机备品备件及专用工具。
最后一遍油漆在现场涂刷，颜色由需方决定，最后一遍油漆量加5%裕量，对没有包括在如上供货范围内的设备及部件，若对安全运行是有必要的，我方提出建议并列出型号及参数，但价格必须单列。
3 详细供货范围
供方至少应按附表1～附表3要求供货，供货范围未提及而在技术规范中明确的供货内容也均为供方的供货范围，对于表中未列及的但属于发电机安全稳定运行所必须的设备，供方也应负责提供。
附表1： 供货设备表
序号
项目
数量
型号
厂商
1
汽车卸煤沟

1.1
电动葫芦
1
CD13t-14m
新乡市中原起重机械总厂有限公司
1.2
电动葫芦
1
CD13t-18m
1.3
手动单梁悬挂起重机
1
SLX3t-4.5m,H=9m
1.4
手拉葫芦
1
WA2t-9m
1.5
手拉葫芦用单轨行车
1
WA2t-9m
2
1号转运站

2.1
电动葫芦
1
CD15t-13m
新乡市中原起重机械总厂有限公司
2.2
手拉葫芦
4
HS2t-6m
2.3
手拉葫芦用单轨行车
4
WA2t-6m
2.4
手拉葫芦
1
HS2t-6m
2.5
手拉葫芦用单轨行车
1
WA2t-6m
2.6
手拉葫芦
1
HS1t-6m
2.7
手拉葫芦用单轨行车
1
WA1t-6m
3
2号转运站

3.1
电动葫芦
1
CD13t-20m
新乡市中原起重机械总厂有限公司
3.2
电动单梁悬挂起重机
1
LX3t-4m，H=7m
3.3
手拉葫芦
1
HS2t-8m
3.4
手拉葫芦用单轨行车
1
WA2t-8m
3.5
手拉葫芦
1
HS2t-8m
3.6
手拉葫芦用单轨行车
1
WA2t-8m
3.7
手拉葫芦
3
HS2t-6m
3.8
手拉葫芦用单轨行车
3
WA2t-6m
3.9
手拉葫芦
2
HS1t-6m
3.10
手拉葫芦用单轨行车
2
WA1t-6m
新乡市中原起重机械总厂有限公司
3.11
手拉葫芦
1
HS1t-6m
3.12
手拉葫芦用单轨行车
1
WA1t-6m
4

4.1
电动单梁桥式起重机
1
LD10t-13.5m，H=25m
新乡市中原起重机械总厂有限公司
4.2
手拉葫芦
2
HS2t-8m
4.3
手拉葫芦用单轨行车
2
WA2t-8m
5
煤仓间转运站

5.1
电动单梁悬挂起重机
1
LX3t-5.8m，H=7m
新乡市中原起重机械总厂有限公司
5.2
电动葫芦
1
CD13t-47m
5.3
手拉葫芦
1
HS2t-9m
5.4
手拉葫芦用单轨行车
1
WA2t-9m
6
入炉煤采样

6.1
电动葫芦
1
CD12t-15m
新乡市中原起重机械总厂有限公司
6.2
手拉葫芦
1
HS2t-6m
6.3
手拉葫芦用单轨行车
1
WA2t-6m
6.4
手拉葫芦
1
HS2t-8m
6.5
手拉葫芦用单轨行车
1
WA2t-8m
7
推煤机库

7.1
电动单梁桥式起重机
1
LD5t-8m，H=6m
新乡市中原起重机械总厂有限公司
8
煤场皮带机尾部驱动

8.1
电动单梁悬挂起重机
1
LX3t-4m，H=7m
新乡市中原起重机械总厂有限公司
9
煤仓间皮带机头部

9.1
手动单梁悬挂起重机
1
SLX2t-6m，H=5m
新乡市中原起重机械总厂有限公司
附表2： 随机供货备品备件表
序号
项 目
数量
型号
厂商
1
导绳器
1
2t
新乡市中原
