浣溪煤矿春季电气设备预防性试验记录
序号
项 目
周 期
要 求
方 法
试验时间
实验人

1

电力变压器绕组绝缘电阻和吸收比测量
1；交接时
2；大修后
3：运行中1—2年一次
4：必要时
5：耐压试验前后
1：初对次及地20度>300MΏ
2:6—10KV初对次及地30度>200MΏ
3：初对次及地50度时>90MΏ
4：60KV—220KV初对次及地20时>800MΏ、50度时>240MΏ、
5：吸收比

1：用2500V兆欧表测量
2：需要测吸收比时：用数字式兆欧表
3：试验时被测绕组的出线端均短路、所有非被测试绕组的引出线端应短路接地
4：耐压试验前后均要求测量绝缘电阻。

2

电力变压器工频耐压试验
1；交接时
2；大修后
3：10KV以下1—5年一次
4：必要时

1：10KV油试
2：线端交流耐压：30KV
3：中性点交流耐压：30KV
4：全换线圈交流耐压：30KV
5：大修交接时：20KV
6：10KV（干式）定期维修试验值：20KV
1：变压器要进行工频试验
2：试验时被测绕组的出线端均短路、所有非被测试绕组的引出线端应短路接地
3：交流耐压试验加压时间为：1min。
4：持续1min无异常为合格

浣溪煤矿春季电气设备预防性试验记录
序号
项 目
周 期
要 求
方 法
试验时间
实验人

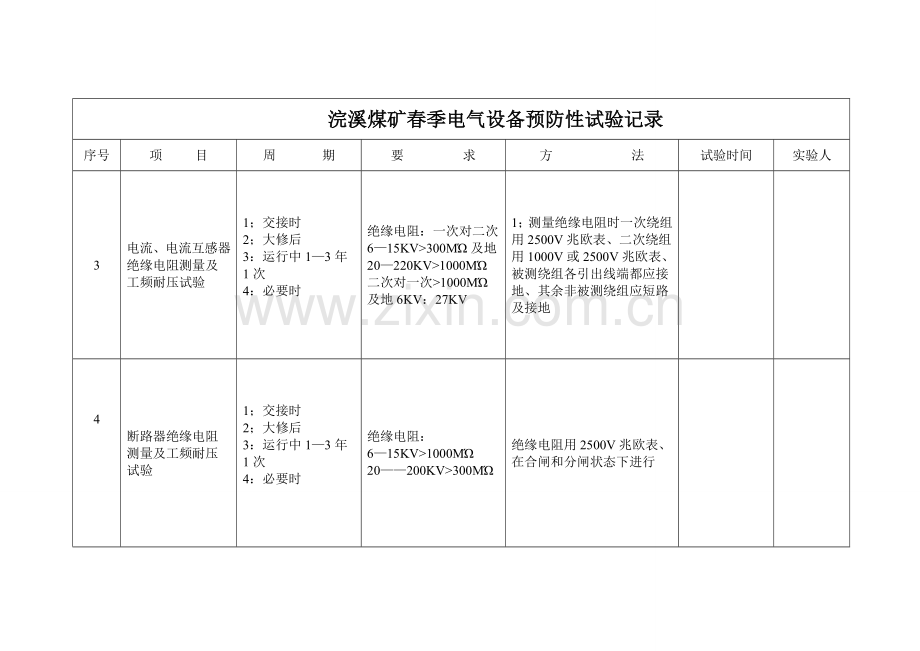

3

电流、电流互感器绝缘电阻测量及工频耐压试验
1；交接时
2；大修后
3：运行中1—3年1次
4：必要时

绝缘电阻：一次对二次6—15KV>300MΏ及地20—220KV>1000MΏ
二次对一次>1000MΏ
及地6KV：27KV
1；测量绝缘电阻时一次绕组用2500V兆欧表、二次绕组用1000V或2500V兆欧表、被测绕组各引出线端都应接地、其余非被测绕组应短路及接地

4

断路器绝缘电阻测量及工频耐压试验
1；交接时
2；大修后
3：运行中1—3年1次
4：必要时

绝缘电阻：
6—15KV>1000MΏ
20——200KV>300MΏ
绝缘电阻用2500V兆欧表、在合闸和分闸状态下进行

浣溪煤矿春季电气设备预防性试验记录
序号
项 目
周 期
要 求
方 法
试验时间
实验人

5

电容器绝缘电阻及交流耐压试验
1：运行后一年内

2：1—3年
绝缘电阻：
10KV>5000MΏ
1：用2500V兆欧表测量电容器及对地或两极之间的绝缘电阻
2：测量电容器两极之间绝缘不充许长时间测量；4—6转即可、否则有人生危险，然后用放电判断好坏
3：测量时：对电容器两极之间、两极对地之间均进行放电

6

避雷器绝缘电阻测量及工频放电电压、直流1mA电压试验
1：交接时

2：运行1—3年1次
绝缘电阻：10KV>2500MΏ
氧化锌：
10KV>1000MΏ
工频放电电压有效值：新装：26—31KV

1：测量绝缘电阻用2500V兆欧表
2：放电电压取3次
3：年均值电压3—5KV

浣溪煤矿春季电气设备预防性试验记录
序号
项 目
周 期
要 求
方 法
试验时间
实验人

7

电缆主绝缘的绝缘电阻测量
1：交接时

2：运行1—2年1次
1：绝缘电阻：
10KV相间>700MΏ、对地>400MΏ。

6KV相间>200MΏ、

1KV相间>50MΏ、

1:1KV以下用1000V兆欧表
1—6KV用2500V兆欧表、10KV用5000V或2500V兆欧表
2：测量绝缘电阻时：应分别在每一相进行、对一相进行测量时、其它两相或屏蔽或金属和铠装都应接地

8

电力电缆耐压试验
1：交接时
2：运行1—3年1次
3：主干线一年一次
1：试验前检查控制箱励磁变压器、电容分压器和电缆是否接地。
2：试验电压大于22KV电抗器底部加绝缘底座
3：试验电压：交接时25度=21.75KV
4:其它为17.4KV\加压时间为5min无异常为合格
1：使用仪器
20—30Hz谐振耐压试验调频串联谐振试验设备
2：测量绝缘电阻时：应分别在每一相进行、对一相进行测量时、其它两相或屏蔽或金属和铠装都应接地

浣溪煤矿春季电气设备预防性试验记录
序号
项 目
周 期
要 求
方 法
试验时间
实验人

9

绝缘与绝缘测量及交流耐压试验
交接时
1：35KV及以下时>500MΏ
2：10KV时与交接时纯磁绝缘42KV
3：固体有机绝缘38KV
用2500V兆欧表可按同批产品的1%抽查

10

变压器绝缘电气强度试验
1：交接时

2：运行中一年一次
1：15KV以下
新油>30KV
运行中>25KV
2：60—220KV
新油>40KV
运行中>35KV

1：用专用成套装置试验

2：粘变、闪点、水溶性酸与碱、水份送供电局化验

浣溪煤矿春季电气设备预防性试验记录
序号
项 目
周 期
要 求
方 法
试验时间
实验人

11

接地电阻试验
1：交接时
2：1—2年一次、结合中、小修进行
电力变压器
100KV<4Ώ、100KV以下<10Ώ、
阀形避雷器<10Ώ、
独立避雷器<10Ώ、

1：用专用接地电阻表测量
2：应选择晴天、干燥天气下进行、打桩线不要过电缆

12

母线交流耐压试验
1：交接时

2：运行1—3年一次
1：10KV时、35KV时1min内无击穿、无闪路、无异常呼声为合格
1：打压时做好安全措施

2：所带电仪器、避雷器与母线断开

浣溪煤矿春季电气设备预防性试验记录
序号
项 目
周 期
要 求
方 法
试验时间
实验人

13

绝缘棒交流试验
一年一次
6——10KV：44KV5min
1：手握外接地、绝缘端头悬空接高压1min开压、试验时间为5min
2：不产生击穿、无闪路或过热为合格

14

高压验电笔发光电压测定
6个月一次
1：6—10KV
指示部分：25KV1min
绝缘部分：40KV5min
发光电压测定
指示部分逐渐升压至氖灯全亮为发光电压
1：试验分两次进行：指示和绝缘部分
2：试验时、端头接高压、另一端接地
3：无闪点、无击穿或过热为合格
4：发光电压不高于额定电压的25%

浣溪煤矿春季电气设备预防性试验记录
序号
项 目
周 期
要 求
方 法
试验时间
实验人

15

绝缘手套和绝缘靴交流测定
6个月一次
1：绝缘手套
高压8KV<9mA
低压2.5KV<2.5mA
绝缘靴
高压15KV<7.5mA

1:用一个箱装水\并对地绝缘\水和地之间串一个交流毫伏表、手套、靴内盛水至离口5cm以下、且边沾不湿、；置入水箱、套内引线加高压。
2：耐压时间1min不超过规定电流为合格

16

电动机绝缘及吸收比
交接时
电压
75度时<1000V>0.5MΏ
定子每千伏>1MΏ
转子每千伏>0.5MΏ

吸收比:R60/R15>1.5MΏ

1:1000V以下用500V或1000V兆欧表\1000V以上用2500V兆欧表
2:绝缘电阻与温度的关系\温度每降低10度绝缘电阻上升一倍

浣溪煤矿春季电气设备预防性试验记录
序号
项 目
周 期
要 求
方 法
试验时间
实验人

17

6KV同步电动机电阻测量\耐压试验
1:交接时

2:大修时
绝缘电阻
75度时:定子10MΏ\转子>3MΏ

吸收比71.3

工频耐压:6KV—9KV为1min
耐压设备容量较小时可将线圈分组进行

18

发电机绝缘工频耐压试验
1:交接时

2:大修时
绝缘电阻
75度时:定子10MΏ\转子>3MΏ

吸收比71.3

工频耐压:6KV—9KV为1min
耐压设备容量较小时可将线圈分组进行
