消控值机人员消防主机操作技能培训幻灯片.ppt

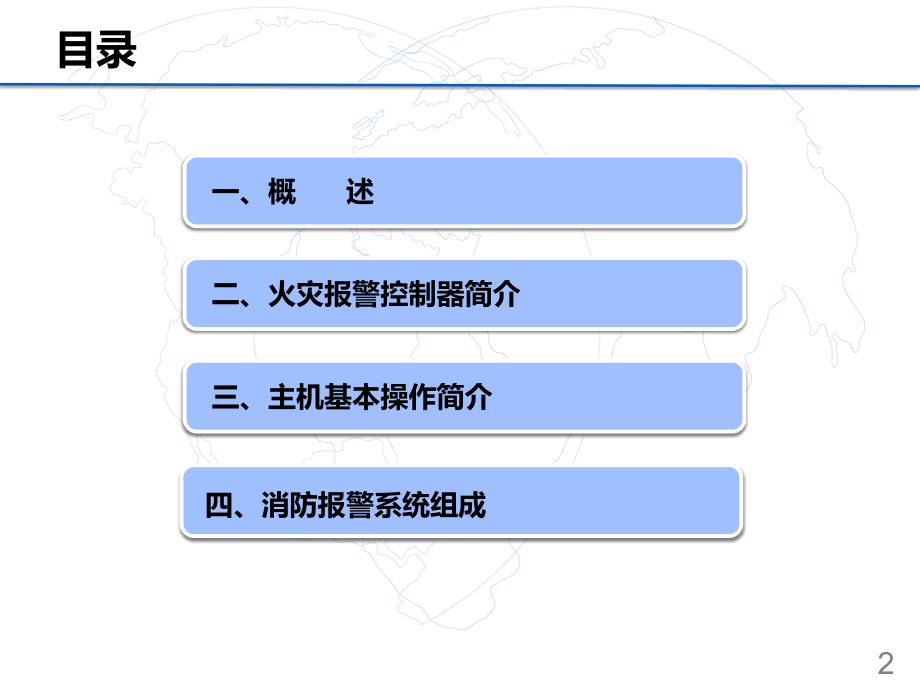

海湾消防主机操作技能培训,2016,年,4,月,19,日,目录,2,二、火灾报警控制器简介,三、主机基本操作简介,一、概 述,四、消防报警系统组成,目录,3,一、概 述,一、概述,本,PPT,对海湾,GST5000,型消防主机组成和基本操作进行了讲解。,适用于对海湾消防主机没有接触过的员工。,青岛,CBD,万达广场消防中控室配置,8,台海湾消防主机，点位总数达,1.5,万余点。,监控范围包含步行街、主力店、住宅楼、商务楼等区域。,4,海湾公司,GST5000,型（琴台式）火灾报警控制器（联动型）,单台最多支持,20,个总线回路共计,4840,个总线制报警联动控制点,配接,GST-LD-D02,智能电源盘提供,24V,工作电源,典型配置包括：控制器主机、智能手动启动盘、多线制控制盘等,5,一、概述,目录,6,二、火灾报警控制器简介,火灾报警控制器面板组成,7,主机,：,用于显示报警信息、主机状态、操作控制、调试设置等主控区域。,手动启动盘,：用于手动启动设施设备及显示其启动结果。（注：多用于防火卷帘门、消防广播、送排烟阀、强切、电梯、声光等，也可用于防排烟机及水泵启动）,智能电源盘：,用于向外接模块或相应被控制设备供电,(24V),。,多线制控制盘,：多用于防排烟机及消防水泵的启动。不用通过主机确认，直接启动设备,。,二、火灾报警控制器简介,8,液晶屏,：用于显示主机报警及相关信息的窗口。,指示灯,：,用于配合液晶屏显示主机相关信息情况及供电状态,。,时间显示：,显示主机当前时间。,打印机,：即时打印火警信息。（注：可通过打印控制键，更改打印状态）,键盘区：,主机的设置、操作、编程等主控区。,主机控制面板组成,二、火灾报警控制器简介,9,报警类型及各报警总数,序号 报警时间 设备编码 设备类型 地址描述,序号 反馈时间 设备编码 设备类型 地址描述,主机工作状态,手标：类似于电脑的鼠标指到相应报警类型 可以通过,TAB,键和窗口切换键查看报警类型。选定后按确定键出现高亮度条，再通过上下键查看报警点位。,手标,主机液晶屏信息显示：,二、火灾报警控制器简介,10,指示灯：通过指示灯亮灭，配合主机屏幕，显示主机当前信息状况。灯亮项必有此信息存在。,（注：指示灯共红、黄、绿,3,种颜色。,红灯,：火警、监管、启动、反馈等亮红灯,黄灯,：屏蔽、故障、自检等亮黄灯,绿灯,：主备电工作、自动允许亮绿灯）,指示灯区功能简述,二、火灾报警控制器简介,键盘区,11,上部,下部,控制器的键盘多数为双功能键，上部标识为,字符,功能，下部标识为,命令,功能。（注：命令功能，只在监控状态下起作用；字符功能：只在进入菜单后，才可使用。）,二、火灾报警控制器简介,智能手动启动盘操作简述,12,标签,按键,命令灯,回答灯,操作方法：将主机设置,手动允许,状态，根据标签找出要启动设备，按键启动并经主机确定，启动（命令）灯亮起，主机发出滴滴滴的声音，待设备正常启动后，反馈（回答）灯亮起。（注：回答灯若一直不亮，说明设备没启或灯坏了）停动：再次按键，经主机确认，启动灯灭，待设备停动后，反馈灯灭。,(,注：防火卷帘需现场手动复位,),二、火灾报警控制器简介,多线制控制盘操作简述,13,键盘锁,标签,按键,状态灯,操作方法：不用经过主机确定，可直启设备，用钥匙将键盘锁置于允许（允许灯亮）状态。由标签找到 要启动设备按键，按键启动（命令灯亮），待设备启动后（反馈灯亮）。停动：再次按键，命令灯灭，反馈灯灭设备停止。（注：故障灯亮表示存在问题，需报工程检查）,二、火灾报警控制器简介,消防广播主机面板设置,14,广播分配盘,：,用于广播区域分布。（注：本广场使用手动盘对广播播放分区）,CD,录放盘,：,用于播放紧急疏散警报和联动测试音乐。（注：默认状态为应急广播状态。测试时可切换播放,CD,，按,CD,建切换至,CD,放音状态。）,广播功率放大器,：,使用消防广播时须将其开启。（注：开关为左边黑色按钮，本监控室共分,10,台，可根据标识进行识别区域）,二、火灾报警控制器简介,消防电话主机面板设置,15,话 筒,听筒,设备状态和电子录音设备控制区,消防电话主机,：用于接听外部消防电话。（注：外部消防电话多设置在重点部位和手动按钮上，使用外部消防电话时不需拨号，即插即用，信号直接接入中控室消防电话主机）,二、火灾报警控制器简介,CRT,显示系统,16,CRT,：提供图形界面，可直观的了解系统设备状况，还可对设备进行便捷的控制。（注：本机取消设备控制功能）,各区域图,当前报警类型提示,报警点位图形位置详图,报警点位会以闪烁提示,报警信息区域会显示红或黄色,）,二、火灾报警控制器简介,目录,17,三、主机基本操作简介,三、主机基本操作简介,18,消音、复位、自检,消音：消除主机报警声音。,复位：消除报警信息，使主机恢复正常运行状态。,自检：对主机运行记录、屏蔽信息、联动公式、声光电源进行检查。自检过程中主机依次指示灯闪亮，报警声连续。,（注：中控室主机密码为空，当提示输入密码时，按确定键即可通过）,三、主机基本操作简介,19,信息查看操作的一般方法：,进入信息查看状态，按 键，可对多条信息进行上下翻页查看。,切换查看信息项，可用 和 键，进行切换。,按下 键，屏幕显示的最上一条信息变为高亮状态，结合上下键和切换键进行查看。,20,三、主机基本操作简介,设备信息检查,：用于查看主机回路情况,按,按,三、主机基本操作简介,21,上图状态下按,回路详细信息,回路总数,选择回路后按,三、主机基本操作简介,22,用于本机运行记录查询 按,1,键进入,用于本机火警记录查询 按,2,键进入,用于本机操作记录查询 按,3,键进入,记录检查：用于查询主机运行相关记录。,23,三、主机基本操作简介,打印控制：控制打印机工作状态,任何报警信息全部打印（联动测试时使用此模式打印）,只打印火警信息（一般情况下使用此模式打印）,24,启动方式：设置手动、自动的启动方式,。,用上下键选择允许或禁止，后按确定即可开启手动控制,用上下键选择部分自动、全部自动或不允许，后按确定即可完成设定,设定完成后显示启动方式状态,按,切换,三、主机基本操作简介,25,三、主机基本操作简介,屏蔽：用于屏蔽设备,。,输入要屏蔽设备编号,屏蔽设备类型,按 切换,取消屏蔽：用于释放屏蔽设备。操作同上,。,输入完后，按确认即可。指示灯区屏蔽灯亮起，屏幕屏蔽信息出现。,26,启动,/,停动：启动或停止设备,。,操作方式同屏蔽基本相似，有一点不同即须将主机设置在手动允许状态方可操作。,三、主机基本操作简介,目录,27,一、概 述,四、消防报警系统组成,28,四、消防报警系统组成,消防系统按功用可分为,火灾自动报警系统,和,联动系统,。前者的功能是在发现火情后，发出声光报警信号并指示发出火警的部位，便于扑灭；后者的功能是在火灾自动报警系统发现火情后，自动启动各种设备，防止火灾延伸直至扑灭火灾。从二者的不同功能可看出它们是密不可分的。实践上有许多火灾自动报警系统同时具有自动联动系统的功能，如,GST5000,型火灾报警控制器（联动型）。,29,四、消防报警系统组成,Y,W,Y,W,排烟口,-,防火卷帘门,4,-,4,4,N,1,N,1,手动报警按钮,4,83,01,8303,-,83,00,8301,8303,83,02,C,消防泵,排烟机,Y K.,83,00,83,02C,83,02C,83,02C,301,83,03,83,01,83,00,输入,/,输出模块,输出模块,双动作输入,/,输出模块,83,02,切换模块,O,Y K.,压力开关,83,00,水流指示器,显示盘,显示盘,报警控制器,（联动型）,回路,重要负荷,系统示意图,消防主机,回路卡,模块箱,烟感,温感,手报,警铃,声光报警,控制模块,信息反馈模块,模块,24V,联动,24V,消防电话,消防栓,30,四、消防报警系统组成,自动报警系统组成框架图,31,四、消防报警系统组成,消防通讯组成框架图,32,四、消防报警系统组成,主机多线制启动盘组成框架图,33,四、消防报警系统组成,消防水系统组成框架图,34,四、消防报警系统组成,消防水系统组成框架图,35,四、消防报警系统组成,强切,模块强切,模块关闭,模块监视,切断电源,强切没有恢复时，,强电送不上电，,恢复后可以正常送电。,切断电源后，,信号反馈到主机,非消防电强切框架图,36,四、消防报警系统组成,防火卷帘门,模块启动,模块监视,一步降,二步降,烟感报警信号降到底,现场手动控制,上升、下降、停止,烟感报警降到,1.8,米，,温感报警降到底,防火卷帘门框架图,37,四、消防报警系统组成,排烟风机,模块 开启,模块 关闭,模块反馈,运行信号,中控远程控制盘,启动 停动,运行 故障,正压送风机,防、排烟风机框架图,38,四、消防报警系统组成,防火阀,（,70,度防火阀）模块监视停空调机,（,280,度防火阀）模块监视停排烟机,防火阀框架图,39,四、消防报警系统组成,海湾消防报警系统设备简介,点型感烟探测器,点型感温探测器,烟温感复合探测器,光束感烟探测器,40,四、消防报警系统组成,海湾消防报警系统设备简介,燃气探测器,消火栓报警按钮,手动报警按钮,声光警报器,41,四、消防报警系统组成,海湾消防报警系统设备简介,8301,单输入,/,输出模块,编码器,总线隔离器,编码中继器,42,四、消防报警系统组成,海湾消防报警系统外部设备简介,壁挂式消防主机,柜式消防主机,琴台式消防主机,区域火灾显示盘,43,四、消防报警系统组成,海湾消防报警系统外部设备简介,ZSXDF,型信号蝶阀,ZSJZ,III,型马鞍式水流指示器,ZSFZ,型湿式报警阀,干式报警阀,44,四、消防报警系统组成,海湾消防报警系统外部设备详介,1,、,JTY-GD-G3,型点型光电感烟火灾探测器,2,、,JTY-GM-GST9611,型点型光电感烟火灾探测器,3,、,TW-ZCD-G3N,型点型差定温火灾探测器,4,、,JTW-ZOM-GST9612,型点型差定温火灾探测器,5,、,JTF-GOM-GST601,型点型复合式感烟感温火灾探测器,6,、,JTY-HM-GST102,型线型光束感烟火灾探测器,7,、,JTG-ZW-G1,型点型紫外火焰探测器,8,、,GST-BMQ-1B,型电子编码器,(,带,I2C,接口,),45,四、消防报警系统组成,海湾消防报警系统外部设备详介,9,、,JTY-GF-GSJT103/B,型点型家用光电感烟火灾探测器,10,、,GST-LD-8306,型接口模块,11,、,GST-LD-8313,型隔离器,12,、,GST-LD-8319,型编址接口模块,13,、,J-SAP-8401,型手动火灾报警按钮,14,、,LD-8404,型消火栓按钮,15,、,GST-LD-8300,型单输入模块,16,、,GST-LD-8301,型单输入,/,单输出模块,17,、,GST-LD-8302,型切换模块,18,、,GST-LD-8303,型双输入,/,双输出模块,19,、,GST-LD-8314,型火灾光警报器,46,四、消防报警系统组成,海湾消防报警系统外部设备详介,20,、,HX-100A/B,型火灾声光警报器,21,、,GST-HX-F8501/2,型火灾声,/,声光警报器,22,、,B-QB-GST100,型区域火灾报警控制器,23,、,JB-QB-GST200,型火灾报警控制器（联动型）,24,、,JB-QG-GST200,型火灾报警控制器（联动型）,25,、,JB-QB-GST500,型火灾报警控制器（联动型）,26,、,JB-QG-GST5000,型火灾报警控制器（联动型）,27,、,JB-QG-GST9000,型火灾报警控制器（联动型）,28,、,ZF-101,型火灾显示盘,感谢聆听,
