建筑设计说明样本.doc

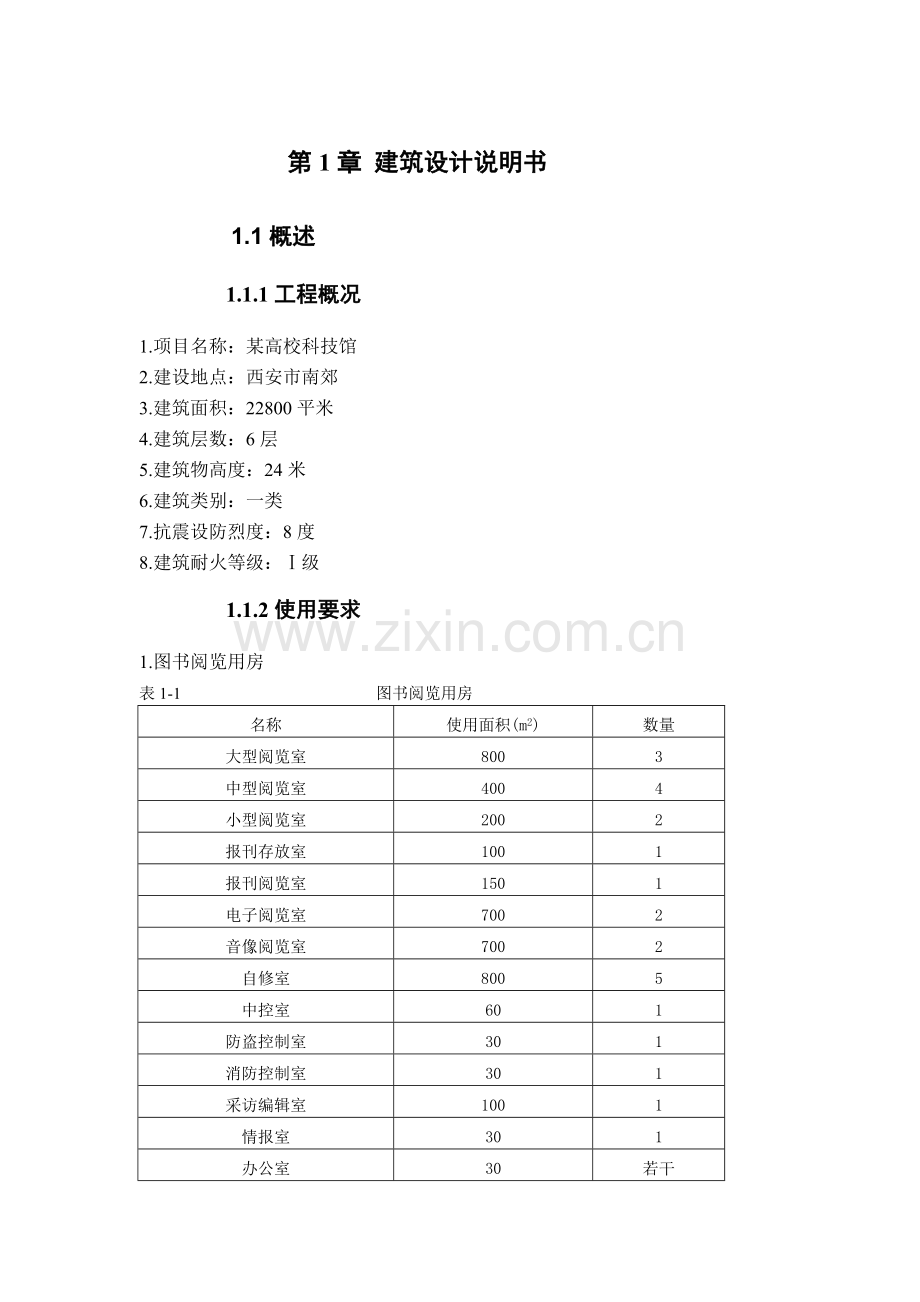

第1章 建筑设计说明书
1.1概述
1.1.1工程概况
1.项目名称：某高校科技馆
2.建设地点：西安市南郊
3.建筑面积：22800平米
4.建筑层数：6层
5.建筑物高度：24米
6.建筑类别：一类
7.抗震设防烈度：8度
8.建筑耐火等级：Ⅰ级
1.1.2使用要求
1.图书阅览用房
表1-1 图书阅览用房
名称
使用面积(m2)
数量
大型阅览室
800
3
中型阅览室
400
4
小型阅览室
200
2
报刊存放室
100
1
报刊阅览室
150
1
电子阅览室
700
2
音像阅览室
700
2
自修室
800
5
中控室
60
1
防盗控制室
30
1
消防控制室
30
1
采访编辑室
100
1
情报室
30
1
办公室
30
若干
休息厅
120
1
会议室
120
1
书库
200
4
小自修室
200
2

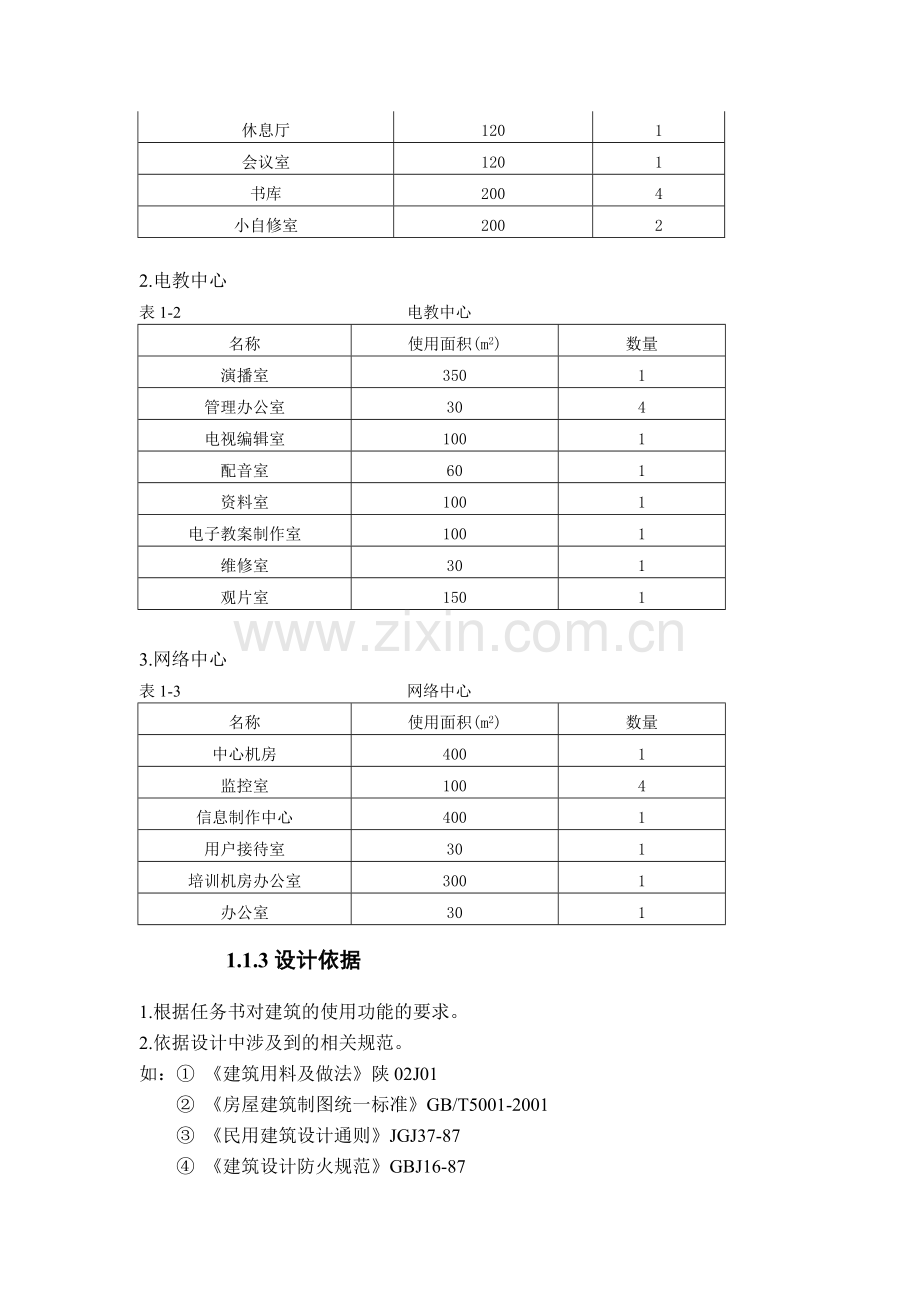

2.电教中心
表1-2 电教中心
名称
使用面积(m2)
数量
演播室
350
1
管理办公室
30
4
电视编辑室
100
1
配音室
60
1
资料室
100
1
电子教案制作室
100
1
维修室
30
1
观片室
150
1

3.网络中心
表1-3 网络中心
名称
使用面积(m2)
数量
中心机房
400
1
监控室
100
4
信息制作中心
400
1
用户接待室
30
1
培训机房办公室
300
1
办公室
30
1
1.1.3设计依据
1.根据任务书对建筑的使用功能的要求。
2.依据设计中涉及到的相关规范。
如：① 《建筑用料及做法》陕02J01
② 《房屋建筑制图统一标准》GB/T5001-2001
③ 《民用建筑设计通则》JGJ37-87
④ 《建筑设计防火规范》GBJ16-87
⑤ 《建筑抗震设防分类规范》GB5023-95
⑥ 《建筑抗震设计规范》GB50011-2001
1.2总平面设计
1.2.1建筑物及周围环境
该建筑位于西安理工大学曲江校区内，其座西朝东，正面正对通向学校正门的主干道，西临大学生塑胶运动场，南临人文学院、管理学院的综合办公楼，北临南一楼大学生公寓，属于整个校区核心标志性建筑。
1.2.2出入口及主要交通路线
由于该建筑正对校园主干道且面对教学区，因而人流行相对集中，因此将主要出入口布置于建筑的正面中间位置。在建筑的背面亦设有与主入口正对贯通的次要出入口。再者由于该建筑南北两侧均为阅览用房（人流相对集中），因而在正面两侧还设有两个直通室外的次要出入口，与这两个次要出入口对应的背面亦设有直接通往中庭的次要出入口。至此该建筑共有四个直接通往外部的出入口和两个通向中庭的出入口，便可以轻松合理地疏散人流。
1.2.3防火间距及消防车道
建筑设计防火规范GBJ16-87规定：两个耐火等级为Ⅰ级或Ⅱ级的民用建筑，其防火间距不得小于6米，由总平面图上可以看出此设计足以满足此项要求。其次在该建筑的前后均有校内规划路，因而消防车可以很容易进入。
1.3平面设计
1.3.1平面形式
本建筑综合考虑了场地因素，以及与周边建筑风格相适应等因素，并在力求简单对称的基础上设计成为一个近似的倒‘日’字形。由于该建筑有相当的阅览要求，因而为了有良好的采光而在建筑的中心设置了一个不封顶的天井，初一楼局部为内廊外，其他各层均为沿中庭布置的相互贯通的外廊。通过回廊不但可以将各部分有机的联系起来，而且由于回廊均设置较为宽敞，那么便可供学生在廊中观赏厅中的花草树木，以缓解一下他们紧张的学习压力，也正因为这些绿色植物使得整个建筑也拥有了生命，进而成为一栋绿色建筑。
1.3.2柱网尺寸
1.柱距
由于该设计要求有很多大空间，为了能满足其使用功能要求和房间布置的简单，而采用8m的柱距进行设计，同时亦可使得施工简单易行。
2.跨度
为了满足房间面积的要求，主体采用两跨，即一跨的一小部分作为公共走廊，剩余部分与另一跨合起来做大面积适用房间，再者就是两跨中一跨未走廊一跨为房间的用法。因而大部分柱网为8m×8m，局部为8m×3m。
1.3.3功能分区
本设计通过对房间面积，使用功能，人流量等诸多因素进行综合考虑，而将功能分区做如下划分：

功能分区示意图（图1-1）

为满足阅览室的大面积要求而将其分置于建筑两端的Ⅰ、Ⅱ区，这样不但可以使人流相对分散，而且地处端部也不易被往来人流干扰，适合学习。将电教与网络中心分别置于正面的Ⅳ、Ⅴ区，使得学生可以方便进入其中，但是相对较大的人流量不会对其正常运行产生太大影响。最后将整个行政办公部分置于Ⅲ区，此处不易被打扰且集中办公有利于相互交流。
1.4立面设计
1.4.1设计思想
由于此建筑为高校的科技馆，集图书阅览与电子信息于一身的校园标志建筑，因此要求体现出它的现代气息及大气庄重的建筑特点。
1.4.2立面造型设计
1.由于场地形状限制，基本形体采用长方形（112M×48M），所以立面上时非常宏伟大气的。
2.因为在此楼的正前面设计有一个圆形的大花坛兼国旗台，为了使本楼与之形成完美的融合，进而将此楼中间部分后移而在建筑前面留下一个较大的广场，建筑本身立面也因此有了凹凸变化。
3.建筑所有柱子皆与墙齐，因而立面比较平整有利于高一些高级装修，全楼外墙面均采用贴瓷砖来装饰，基本上以灰白色为主并在楼层处采用不同颜色的瓷砖进行水平分割。
4.再者就是立面所有窗户的周边亦采用不同于主体颜色的瓷砖进行装饰，进而立面便有了对比，还有楼梯间与卫生间所采用的异型窗给立面增添不少活泼因素，进而使得立面变的活泼鲜明，更加引人注目。
1.5剖面设计
1.5.1建筑层高的确定
此参数的确定主要是要满足建筑使用净空高的要求，最终使根据建筑对采光通风及室内设备对净空的要求，本建筑主要使用功能有：图书阅览，电子电教，行政办公。按规范采用3600mm便可，但在计算出的窗地比不满足规范对阅览室的最小要求，且由于阅览室的面积比较大为了协调，最终将层高确定为3900mm.
1.5.2室内外高差的确定
为了建筑物的防潮，亦为了防止在雨天雨水倒灌，而要设置室内外高差，本设计室内外高差定为600mm，共设置4个台阶。但在正面两端的入口处为了满足平台梁下的最小净空（2000mm)而将室内外高差降至150mm，不够设置台阶的最小高度因而设斜坡以解决。
1.5.3窗面积确定
规范对阅览室自然采光的窗地比要求为：（1/4～1/6）此设计阅览室窗地比约为1/5,因而满足了规范的要求，窗户尺寸为3000mm×2200mm。窗户基本上为推拉窗，如此可以节省不少空间，大部分窗台高900mm，局部的为1000mmm。
1.5.4屋面排水设计
由于本楼屋面位上人屋面，因此设置了女儿墙（高1200mm），建筑高度较高采用游组织排水，但为了不影响建筑外观，而将雨落管布置于室内。屋面排水沟宽与深均为150mm。
1.6交通部分及防火防烟设计
1.6.1交通部分
1.电梯
此楼共设有两部电梯，位于中庭的楼梯旁边，主要为书刊的运输，以及行政管理人员上下使用。电梯井的尺寸为：5m×2.5m,侯梯厅的面积远远大于电梯井的面积，进而满足了规范对侯梯厅最小面积的要求。有《高层民用建筑设计防火规范》规定该建筑（Ⅰ类）应该设有两部消防楼梯。因而以上两部电梯亦可兼做消防之用，其设有前室的面积≥6m2，前室的门采用具体有停滞功能的防火卷帘。
2.楼梯
本建筑共设有6部消防楼梯，主要作用为垂直交通工具使用，但非常情况下，亦为发生火灾时的疏散通道，楼梯的踏步宽均为300mm＞260mm(规范规定的最小宽度)，踏步高为150mm＜180mm（规范规定的最大高度），梯段，平台净宽均大于1200mm扶手高度为900mm，梯段及平台下净空高度均大于2200mm,且楼梯的布置满足规范规定的“位于两个安全出入口之间的房间至最近的外部出口或楼梯间的距离为30m”,亦满足位于袋形走道两侧或尽端房间的最大距离为15m的要求。
3.走廊
由于主体部分人流量较大，因此走道宽度设置为2400mm，办公部分虽然人流较少，但由于会有运送书刊的小车来回通行，为了不致与人流发生冲突，固将其设为3000mm，均能满足规范规定的最小宽度1100mm。
1.6.2防火与防烟分区
由于建筑物内部空间面积过大，火灾时则燃烧面积过大，且易于扩展，蔓延，为了防止此现象的出现而对建筑物内部实行防火分区。
1.水平分区
水平分区即为了阻止水平方向火势蔓延而考虑实施的防火方法，一般采用防火墙壁，防火卷帘，防火门及防火水幕等防耐火非燃烧分割物来达到其防止火焰通过的目的。
此设计采用防火墙，防火卷帘，防火门等措施将平面划分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个防火分区如下图示：

防火分区示意图（图1-2）

四区面积分别为：1280m2、880 m2、800 m2、800 m2。Ⅰ、Ⅱ、Ⅲ区都小于1000 m2均满足一类建筑防火分区的最大面积，但此建筑设有自喷系统，因此防火分区的面积均可提高50%~100%，因此各分区的面积均能够满足规范要求。
2.竖向防火
本建筑共六层，随即以每层作为一个水平防火分区，均采用现浇钢筋混凝土；楼板进行分隔，根据防火规范的要求：“耐火等级为一级的建筑楼板须采用非燃烧体，其耐火极限达1.5h“，故此设计可满足要求。再者为防止火从一层蔓延至另一层，上、下窗部墙应尽可能高一些，一般 应大于1.2m，此设计完全满足这一点，详见立面图。本楼共设有6部楼梯2部电梯，为了防止火焰从此处进行蔓延，而在电梯间、楼梯间均设有防火门（乙级）或防火卷帘已构成封闭楼梯间，这样不但可以阻止火势蔓延还可以使人员在火灾时安全逃离。
3.防烟及其他一些防火要求
为了使人员能够在火灾时安全转移，本建筑所有的楼梯均设有防烟前室，再者本建筑拥有巨大的不封顶中庭，因此通风条件相当好，在发生火灾时，烟雾可悲气流轻松带走。最后建筑内所有房间门的设置数量和开启方式均完全按照规范的规定开设，走到的宽度，体段宽度，踏步高度均满足防火要求。
防火规范对一级耐火等级的建筑防火墙的耐火极限要求4h，而一般的240mm厚的砌体墙或混凝土墙的耐火极限为5h，因此本设计中的防火墙由240mm的砌体墙来实现，是完全满足规范要求的。
